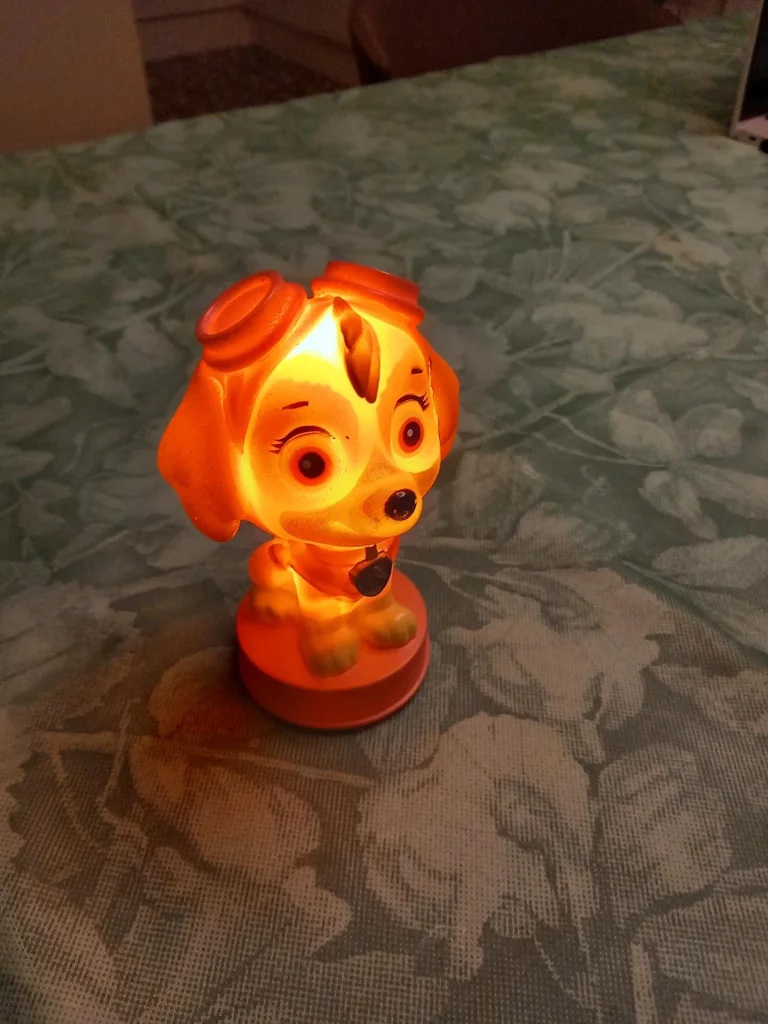

لدينا ابنة صغيرة بالتبني تبلغ من العمر 7 سنوات، تبيت عندنا مرة أو مرتين في الأسبوع، وهي تفضل دائمًا وجود إضاءة أثناء الليل بجانبها تضئ لها الغرفة، وقد حصلت على مصباح ليلي الله أعلم من أين، ولكنه على هيئة شخصية "سكاي" من مسلسل "باو باترول" والذي أراه غير جميل بعض الشيء بالنسبة لي.

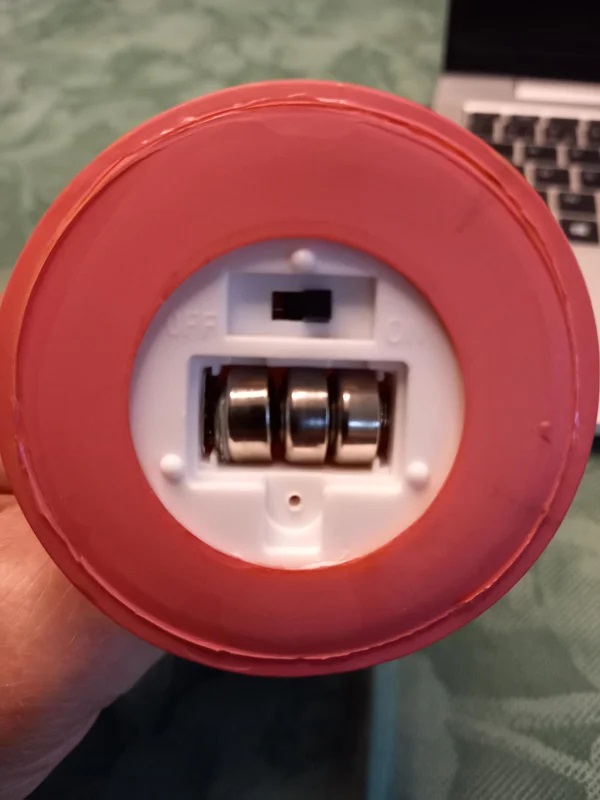

والمشكلة هي أن هذه المصابيح تعمل بثلاث بطاريات خلوية وهي تدوم لمدة ليلة واحدة أو ليلتين فقط، حيث تفرغ بعد ذلك وتحتاج إلى الشحن أو التغيير الكامل، وبعد أن استهلكت مجموعة كبيرة من البطاريات فوجدت 20 بطارية قد اشتريتها بسعر زهيد من موقع ebay، فقررت أن أحول مصباح "سكاي" إلى مصباح ليلي يعمل ببطارية قابلة لإعادة الشحن عبر منفذ USB، ولا يحتاج إلى الكثير من التكلفة.
هذا الدليل يوضح كيفية القيام بتنفيذ ذلك على مصباح Skye ويمكنك أيضاً استخدام نفس الإجراء لأي مصباح آخر مماثل يعمل بالبطارية، وتوفير على نفسك شراء العديد من البطاريات.
مواد:

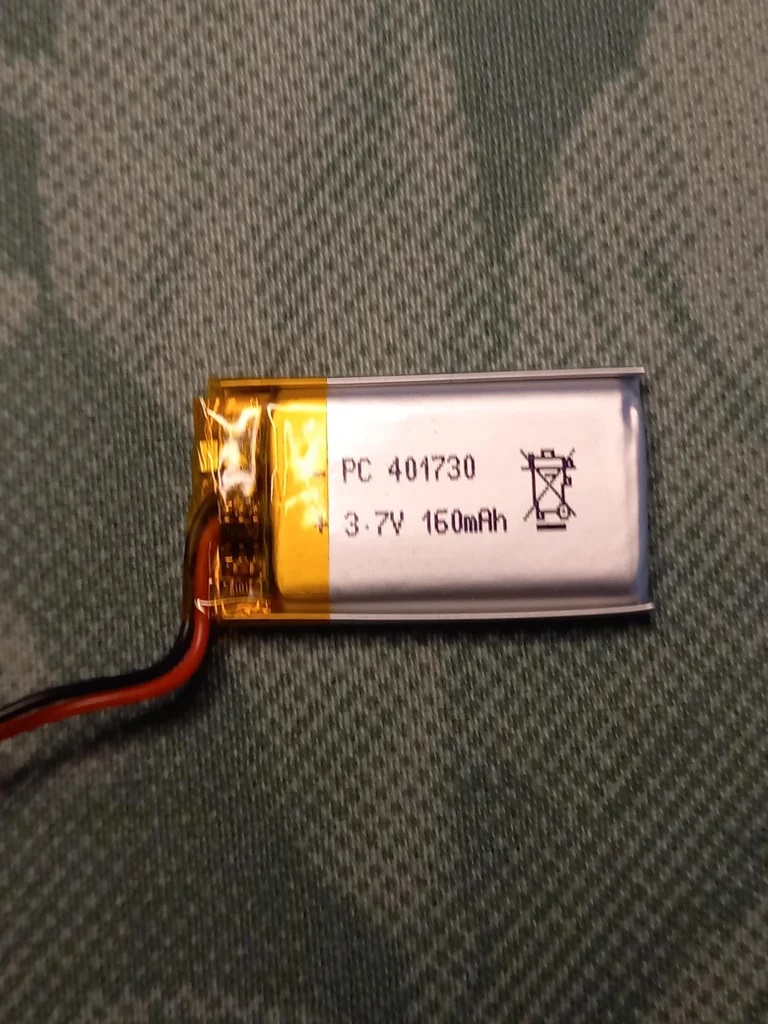

البطارية: البطاريات القديمة تعطي 4.5 فولت، لذا للحفاظ على مصابيح LED من الإحتراق لكي تعمل بشكل صحيح لن تصلح بطارية Ni-MH، لذلك كنت في حاجة للحصول على بطارية ليثيوم أيون Li-Ion مناسبة لحجم Skye، حيث وجدت بطارية رخيصة بسعة 160 مللي أمبير على موقع eBay.
وحدة شحن USB: قمت بشرائها مقابل بضعة يورو أو دولار حسب إقامتك، ويمكنك أيضا العثور على لوحة شحن من نوع TP4056 على موقع eBay والتي تقوم بما هو مطلوب وتساعد في شحن بطارية الليثيوم عبر USB بالجهد المطلوب.
مقاومة كهربائية: 18 كيلو أوم (18kΩ).
الأدوات المطلوبة:

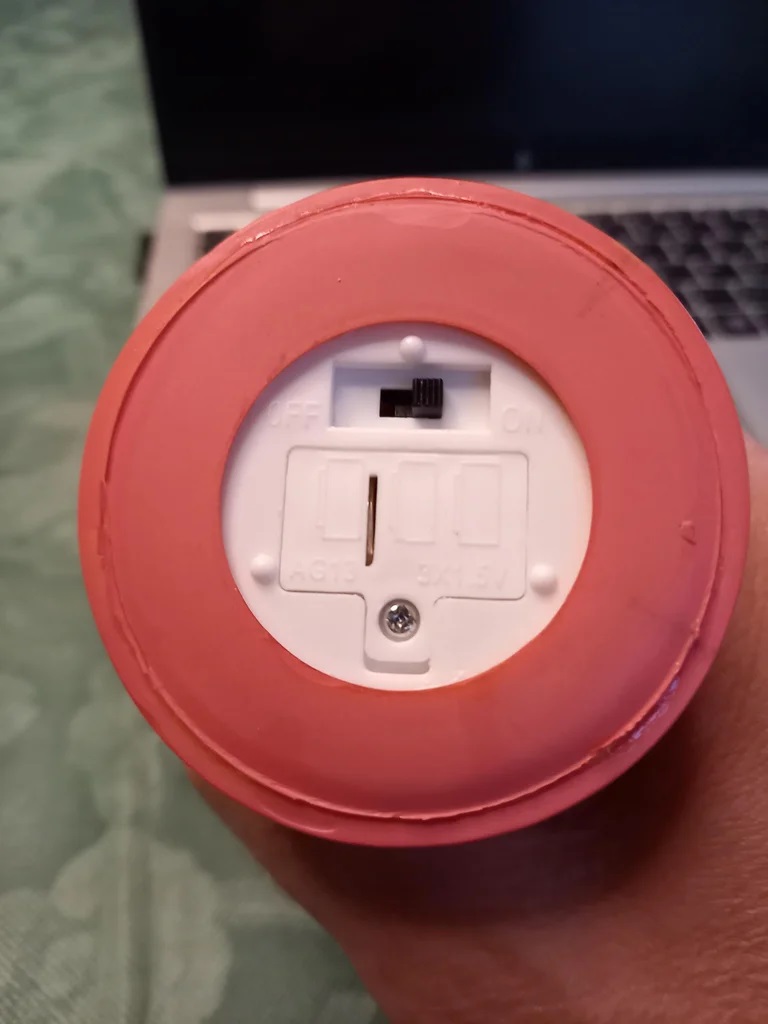

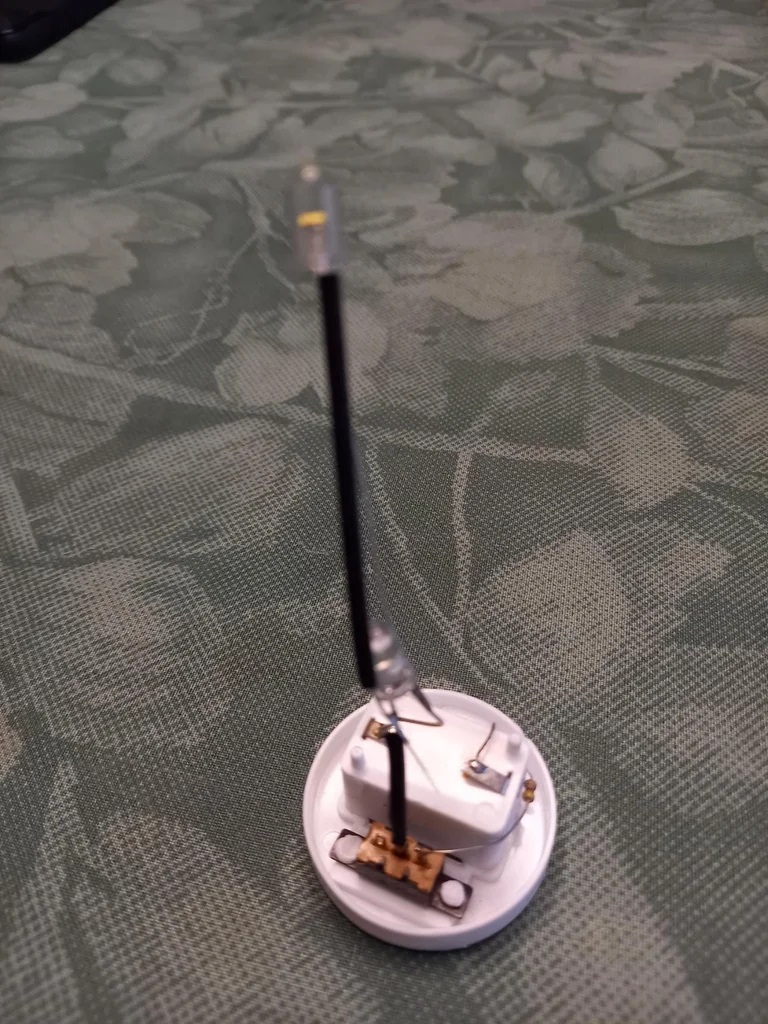

باستخدام مفك مسامير مسطح صغير تمكنت من فتح حجرة البطاريات بسهولة، والتي تحتوي على المفتاح ومصابيح LED، فهي دائرة كهربائية بسيطة جدًا تحتوي على مفتاح ومقاومة متصلين على التوالي بمصباحين LED، وقررت ترك الدائرة معطلة أثناء العمل، وقمت فقط بقطع توصيلات البطارية القديمة.

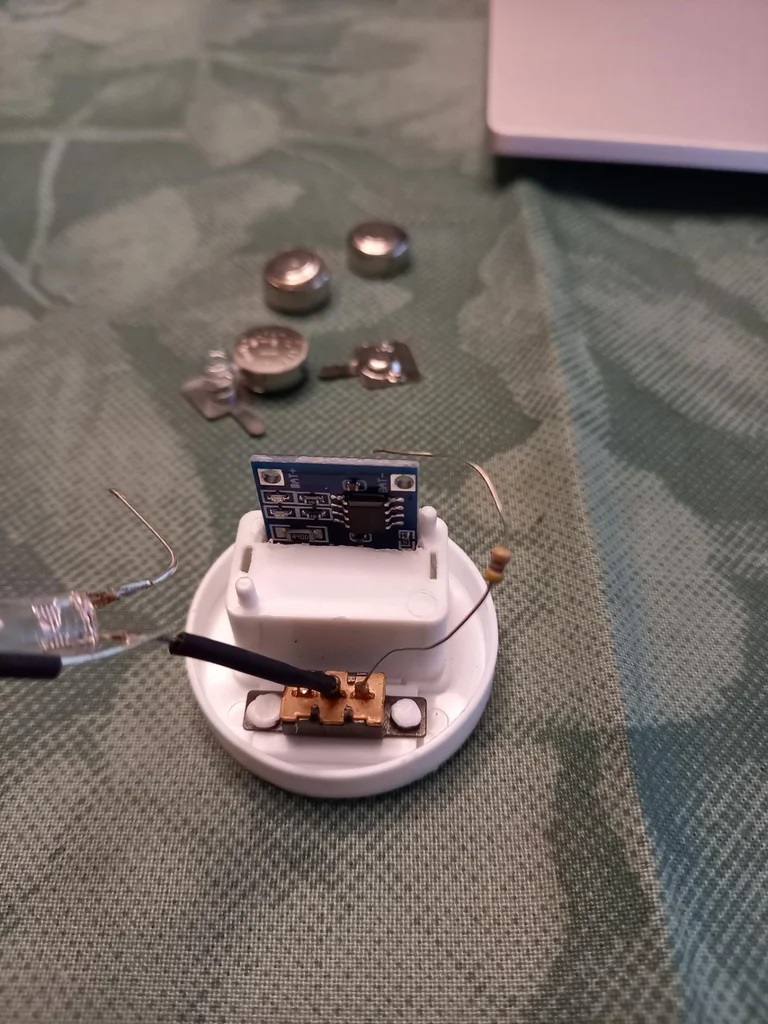

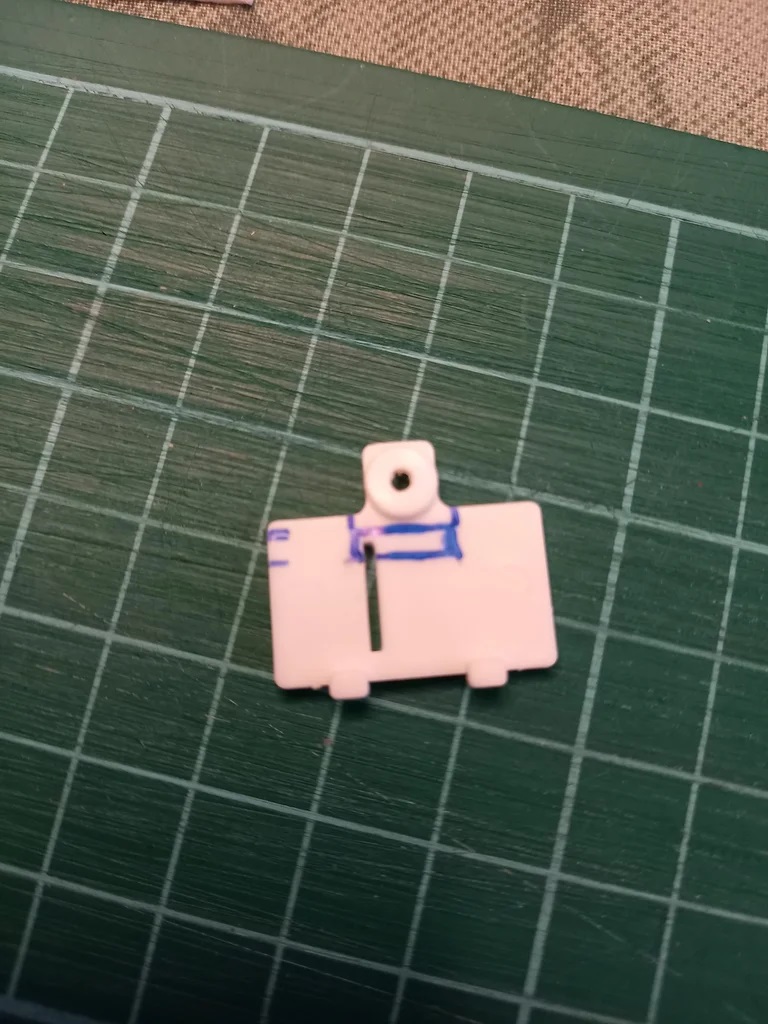

قمت بقياس عرض اللوحة حتى أرى إن كانت سوف تتناسب مع القديم أم لا وكان عرض اللوحة لم يكن مشكلة ولكن طول اللوحة هو ما سيكون العقبة حيث كان أطول من المساحة المتوفرة، فقمت باستخدام سكين حاد بقص جزء من الهيكل للسماح للوحة أن تدخل داخل الهيكل.

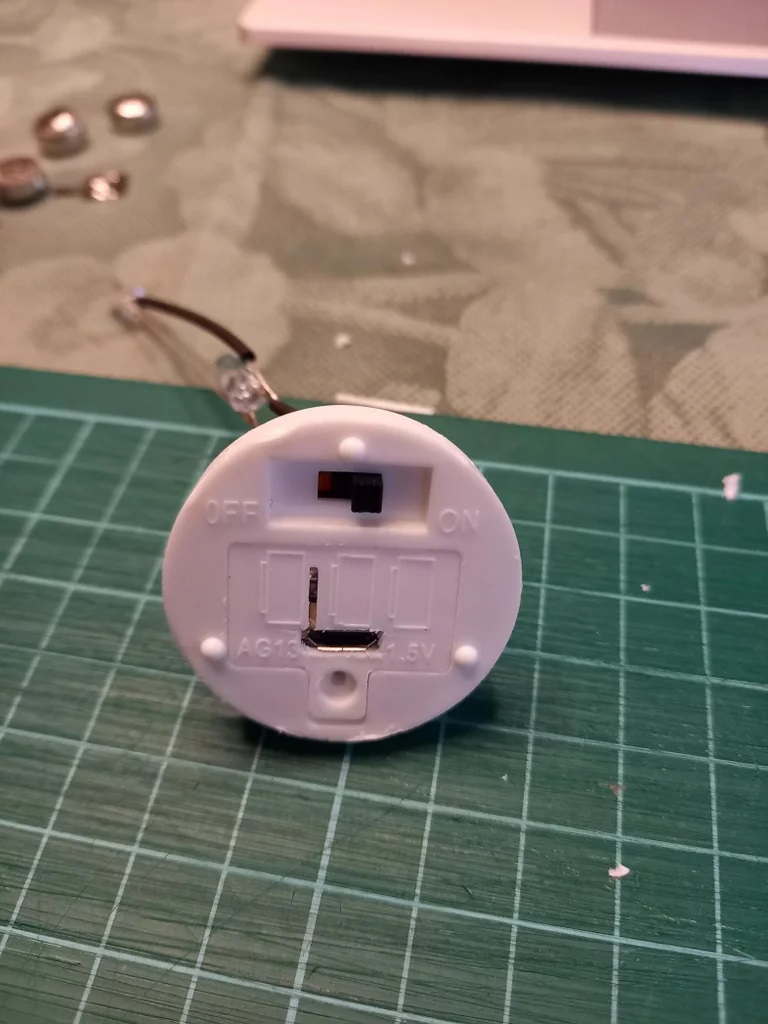

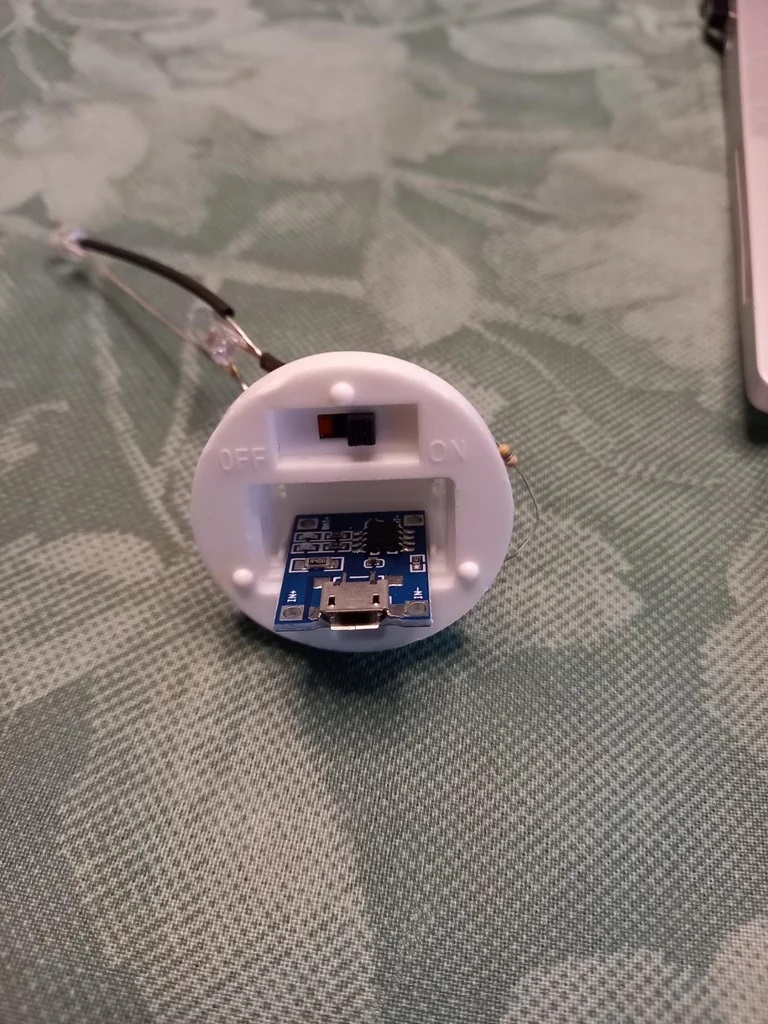

بعد تثبيت اللوحة في مكانها كان من السهل تحديد موقع فتحة منفذ USB بشكل دقيق، ويمكن باستخدام السكين الحاد مرة أخرى فعل ذلك، وقد تم الإنتهاء من هذه الخطوة في وقت قصير.
قمت باستخدام لوحة شحن TP4056 وهي عادة تسمح بمرور تيار شحن يبلغ 1 أمبير، وهذا يعتبر كثيرا جدا بالنسبة للبطارية الصغيرة التي أستخدمها، وعند مراجعة ورقة البيانات الفنية للبطارية وجدت أن الحد الأقصى لتيار الشحن لهذه البطارية هو 80 مللي أمبير، لذلك نحتاج إلى تعديل تيار الشحن لتجنب تلف البطارية أو اشتعال النار.

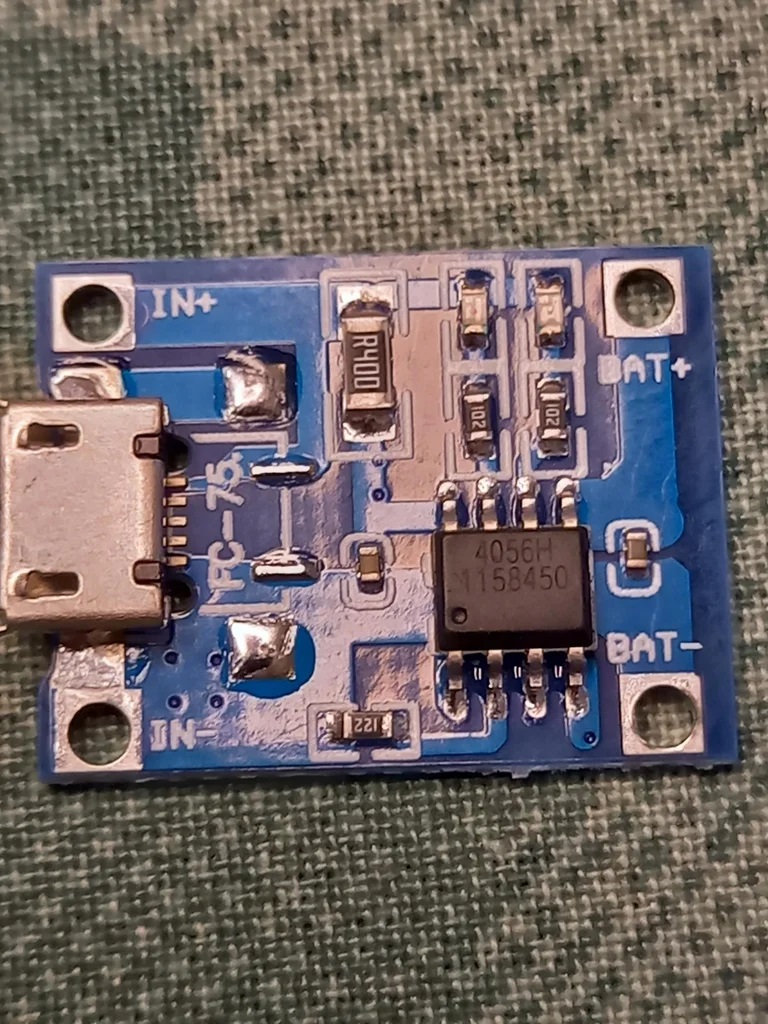

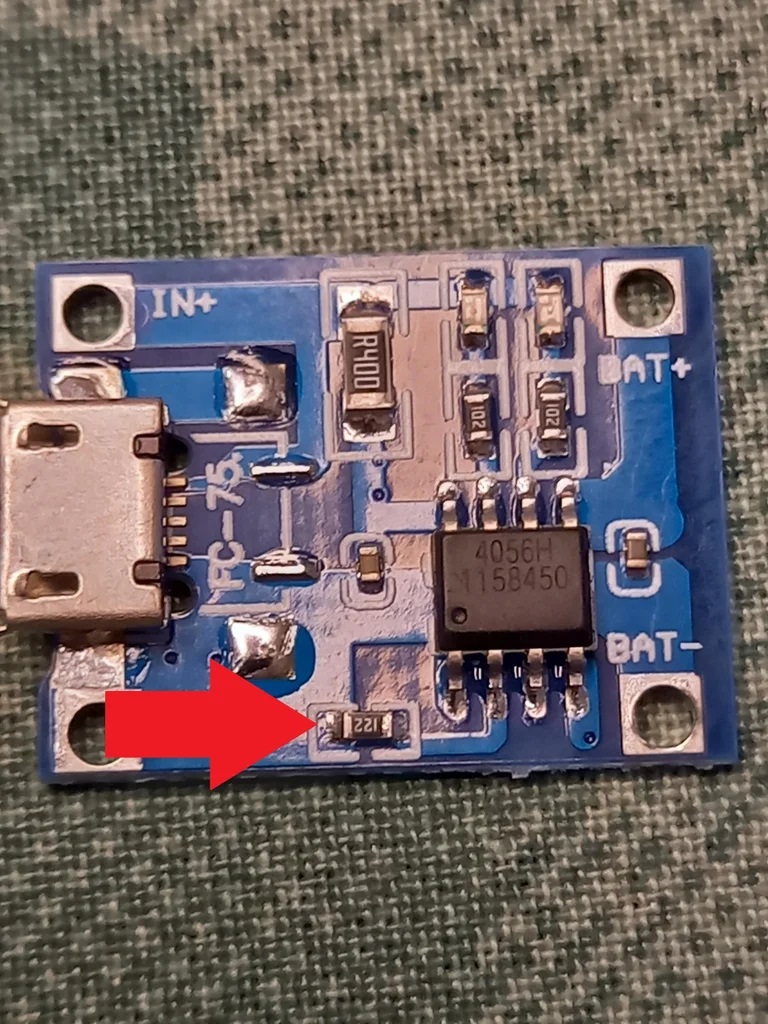

وبعد البحث اكتشفت أن تيار الشحن يتم التحكم فيه عبر مقاومة متصلة بـ الطرف 2 (Pin 2) من شريحة TP4056، واللوحة تأتي بمقاومة قيمتها 1200 أوم، مما يعطي تيار شحن 1 أمبير، وفقًا لورقة البيانات، ويتم حساب تيار الشحن طبقاً للمعادلة: تيار الشحن= 1200/قيمة المقاومة، أو لحساب قيمة المقاومة المطلوبة= 1200/تيار الشحن المرغوب، وفي حالتي تيار الشحن المطلوب هو 80 مللي أمبير (0.08 أمبير)، إذن: 1200/0.08 يساوي 15000 أوم، فنحن نحتاج إلى مقاومة قدرها 15 كيلو أوم، ولكن لضمان الأمان اخترت استخدام مقاومة قدرها 18 كيلو أوم.
ملاحظة: إن كنت تستخدم نوعا مختلف من البطاريات فيمكنك في هذه الحالة إجراء حساباتك الخاصة بناء على مواصفات البطارية.

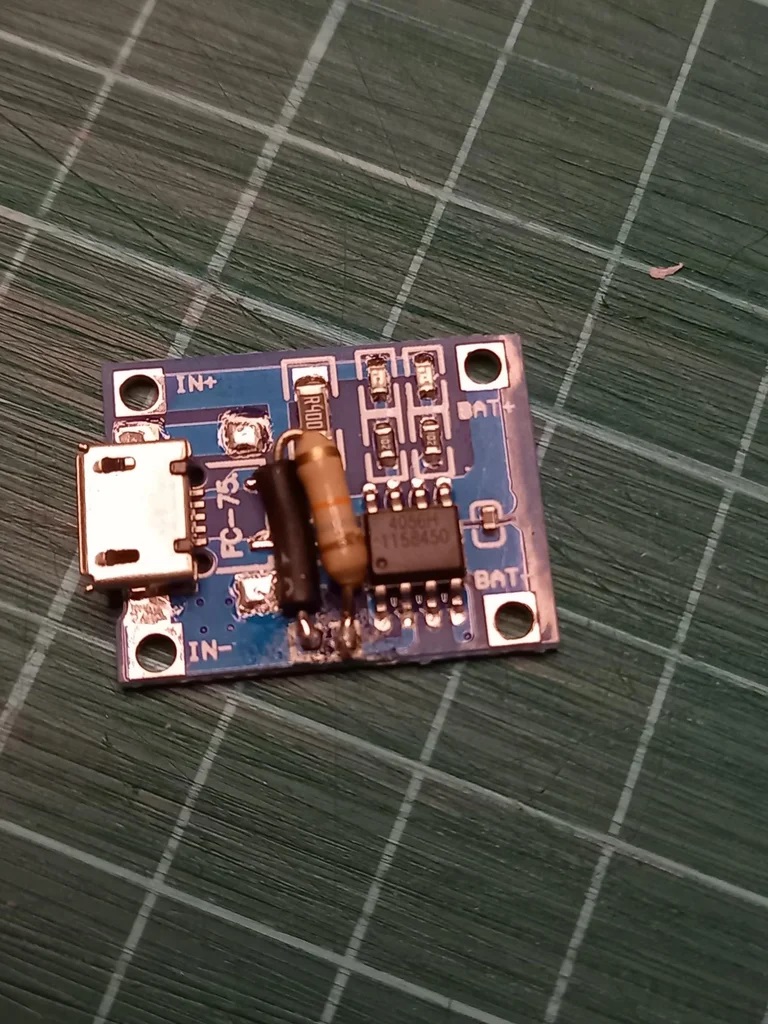

لم يكن لديّ أي مقاومة SMD (صغيرة الحجم) متوفرة، ولم أكن أرغب في تأجيل المشروع، لذلك قمت بإزالة المقاومة الأصلية (1200 أوم) وقمت بلحام مقاومة عادية 18 كيلو أوم مكانها، أعلم أن هذا قد يبدو غير مرتب بعض الشيء، لكنه يؤدي الغرض.
تنبيه: هناك عدة إصدارات مختلفة من لوحات شحن TP4056، لذلك قد يختلف موقع المقاومة، فلابد من مراجعة ورقة البيانات (يمكنك البحث في جوجل).

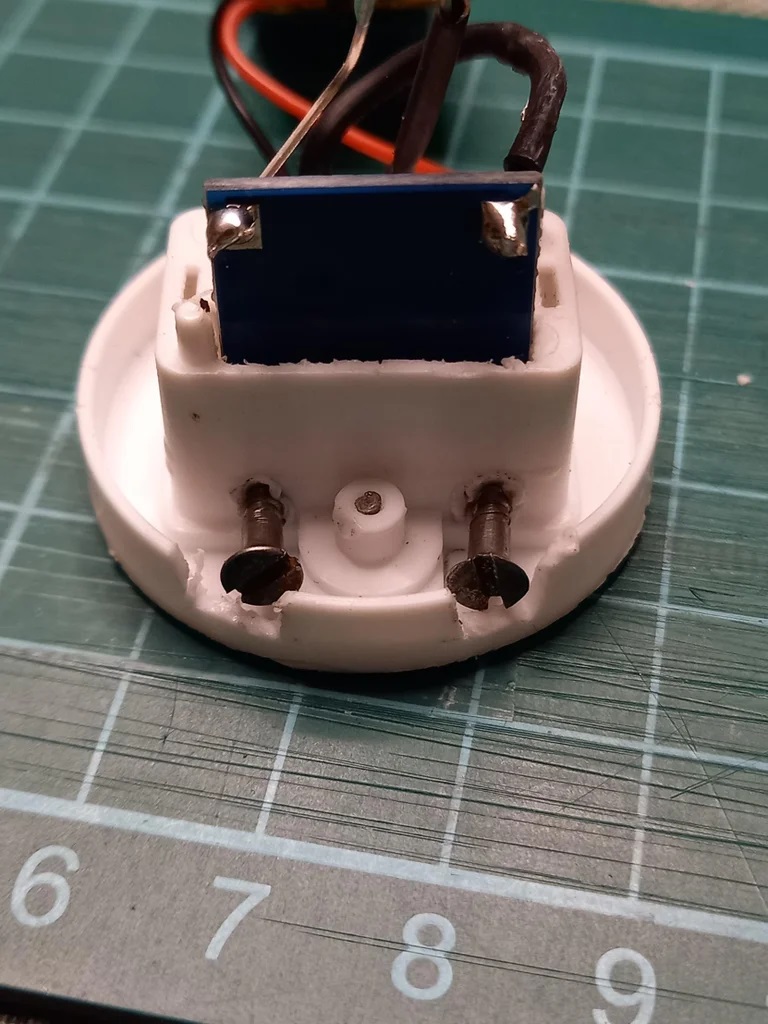

باستخدام عدد قليل من المسامير الصغيرة، قمت بتثبيت اللوحة في مكانها لمنعها من الحركة عند توصيل USB، ويمكنك أيضًا استخدام الغراء الساخن كبديل.

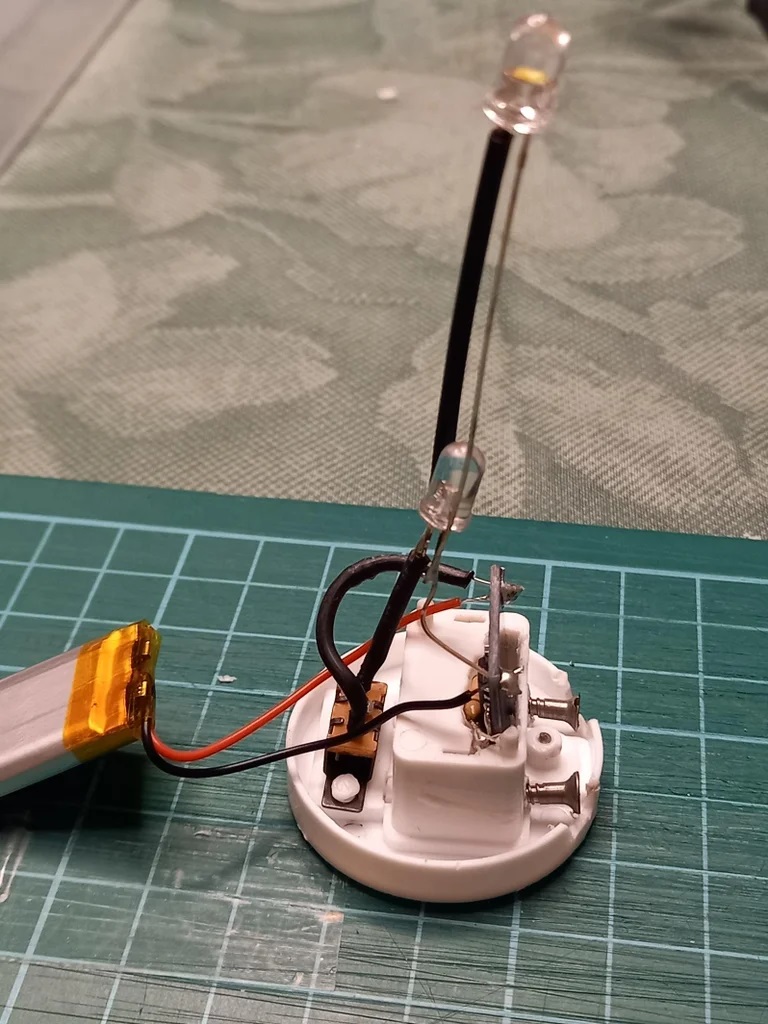

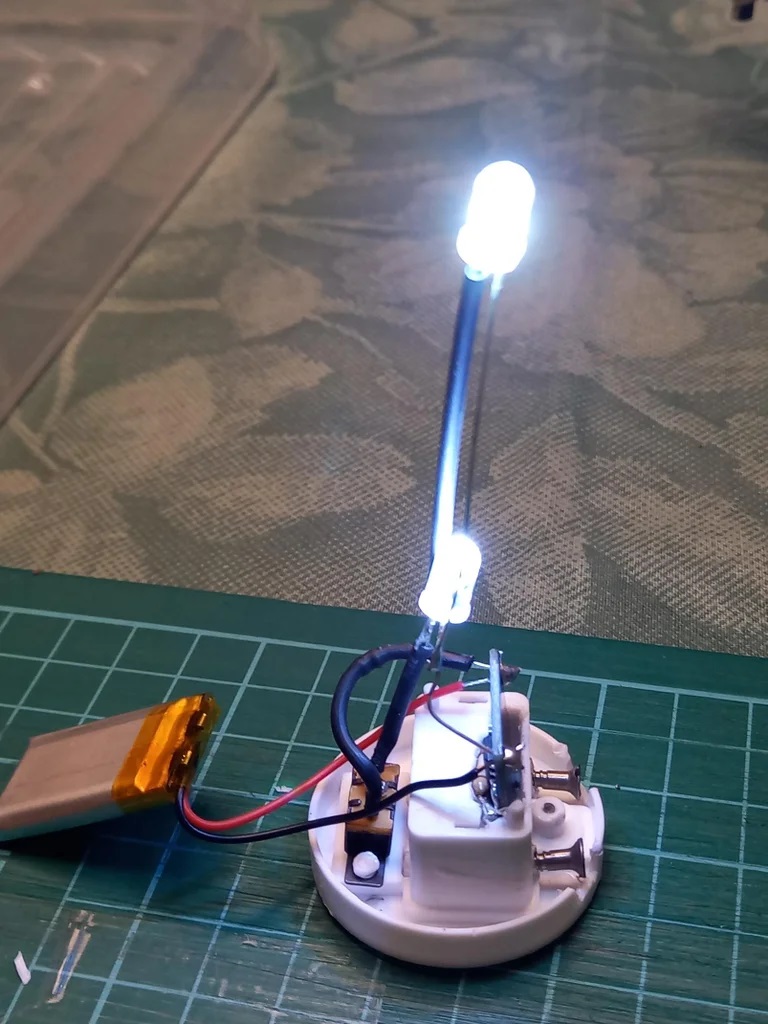

بعد ذلك، قمت بلحام دائرة LED والبطارية على اللوحة، بعد اختبار سريع (وكان كل شيء يعمل بشكل ممتاز)، ثم أعدت تجميع القطع داخل قاعدة "سكاي".

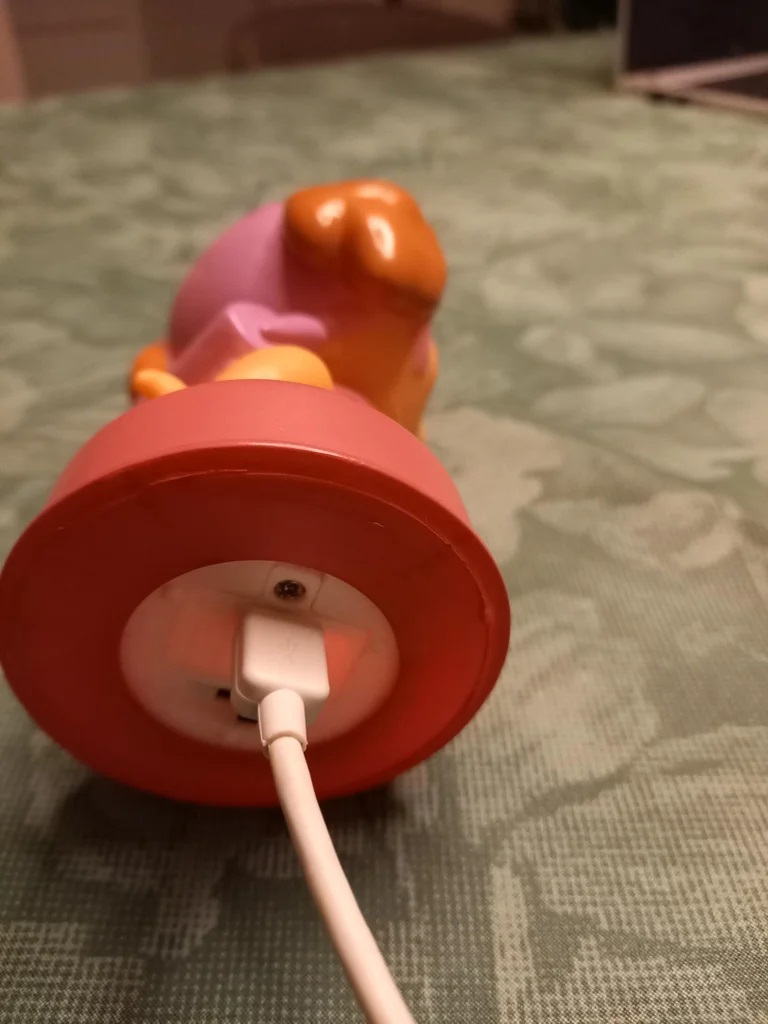

وعند توصيل شاحن USB، يضيء مؤشر LED الأحمر على اللوحة، وهو مرئي بوضوح عبر البلاستيك، ويجب أن يتغير هذا المؤشر إلى اللون الأزرق عندما تكون البطارية مشحونة بالكامل.
