مرحبًا بالقراء الأعزاء، هذا المشروع يتعلق بصنع طاولة دوارة مطبوعة بالكامل بتقنية الطباعة ثلاثية الأبعاد، أو كما يعرفها البعض بحامل العرض الدوار المنزلي، فإذا كنت من صانعي المحتوى فإن هذا المشروع يستحق التجربة لأنه بعد بنائه وامتلاك هذه الأداة سترتقي بمستوى تصويرك الفوتوغرافي وكذلك الفيديو إلى مستوى متقدم، فمن لا يحب ترقية وتطوير عمله.
باستخدام هذا الجهاز يمكنك تصوير مقاطع فيديو إبداعية لمنتجاتك أو أغراضك.
لماذا قمت بصنع هذه الطاولة الدوارة؟
أنا مصور هاوي وأقوم أيضًا بتصوير الفيديوهات، وقد لاحظت أن الطاولات الدوارة الجاهزة باهظة الثمن إلى حد ما، لكن بالنسبة لصانع لا شيء صعب، لذا خطرت لي فكرة بناء واحدة بنفسي، والأهم من ذلك أنني أريد مشاركة فكرتي مع الآخرين.
مميزات الطاولة الدوارة:
تمتلك هذه الطاولة الدوارة محركًا مسننًا وخيارًا للتحكم في السرعة، سواء كنت تريد تصوير جسم يدور ببطء أو بسرعة فإن هذا الجهاز يلبي احتياجاتك.
إذا كنتم ترغبون في بناء هذه الطاولة الدوارة فقد قدمت جميع التفاصيل من المواد إلى الدائرة الكهربائية، والشيء الوحيد المفقود هو وقتكم لبنائها.
فيما يلي قائمة كاملة بالمواد التي استخدمتها لبناء هذا المشروع، وجميع المواد متوفرة على معظم المتاجر الإلكترونية.
المواد المطلوبة:
الأدوات:
لاحظ أنني استخدمت المكونات المذكورة أعلاه وقد تختلف بعضها في اللون، لكن الحجم يتبع المقاييس القياسية التي تلعب دورًا مهمًا في تصميم المشروع.
قمت باستخدام تطبيق Tinkercad لتصميم نموذج الطاولة الدوارة من الصفر، وكان التصميم في غاية السهولة نظراً لأن المكونات المستخدمة لها مقاييس قياسية موحدة.

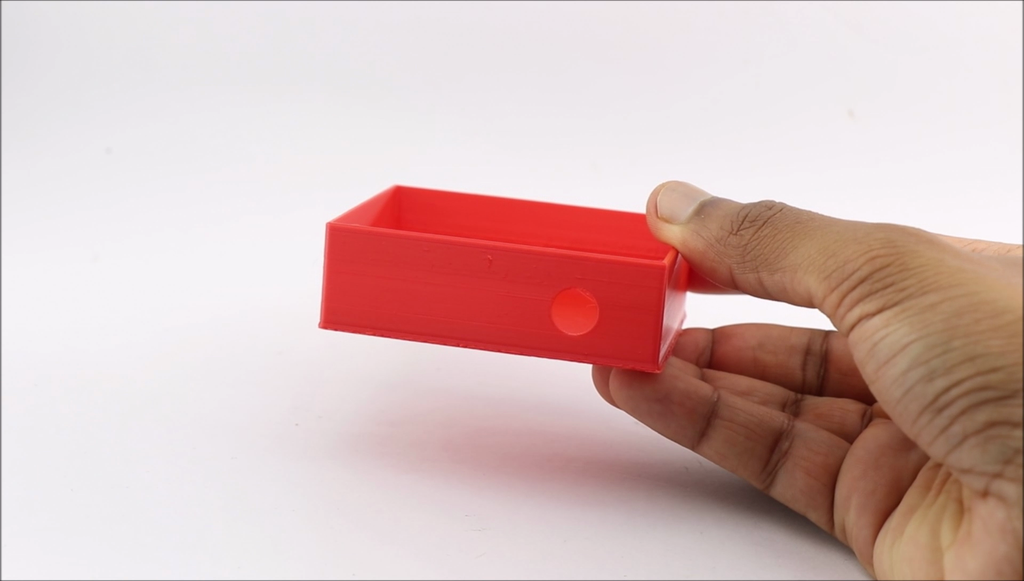

بدأت التصميم من القاعدة الأساسية، حيث أخذت بعين الاعتبار مقاسات بطارية الليثيوم أيون لتحديد طول العلبة، ثم انتقلت لتحديد الارتفاع والعرض بناءً على مقاسات محرك السيرفو ووحدة تحكم السرعة، وبهذا توصلت في النهاية إلى تصميم مثالي للقاعدة.

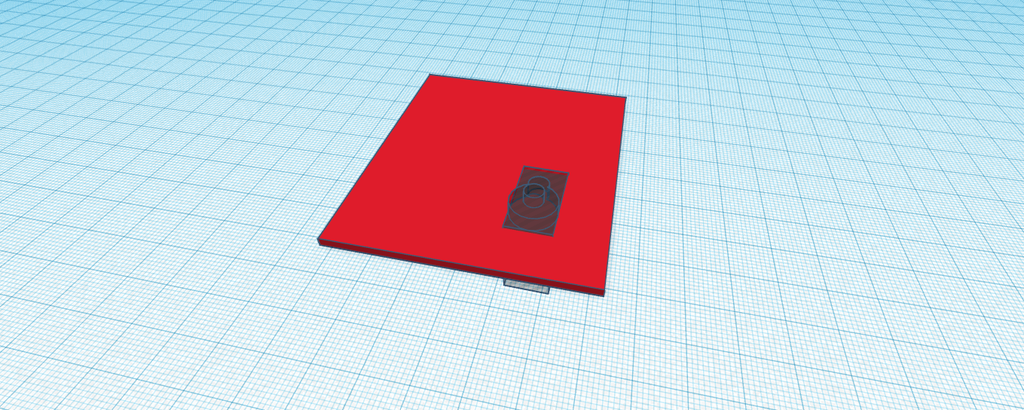

أما بالنسبة لغطاء حامل السيرفو أو الغطاء العلوي للعلبة فقد استخدمت نموذج السيرفو المتوفر داخل تطبيق Tinkercad وقمت بعمل مستطيل رفيع كما هو موضح في الصورة الثانية.

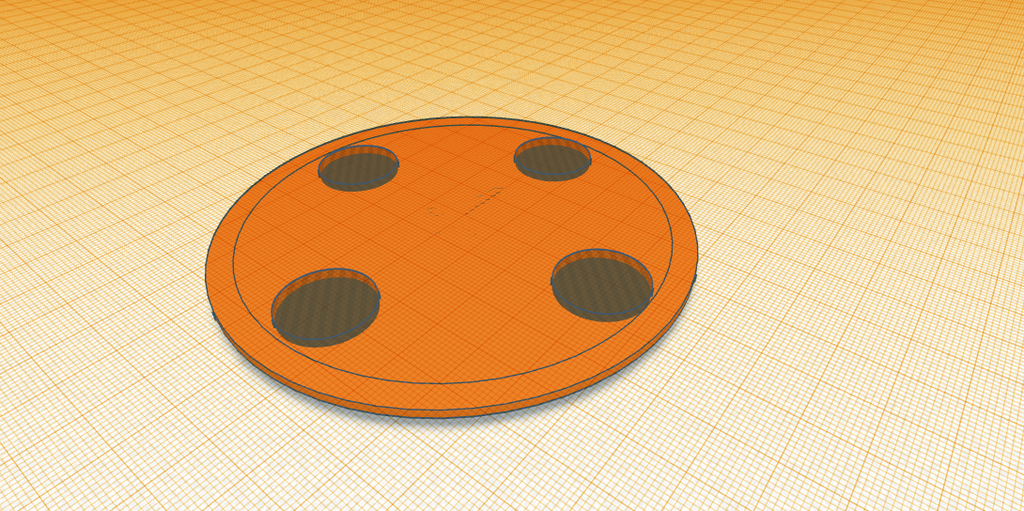

في المرحلة النهائية من التصميم قمت بتصميم القرص الدوار مع عمل 4 فتحات فيه لتقليل كمية خيط PLA المستخدم أثناء الطباعة، حيث سنقوم باستخدام خلفيات مختلفة على هذا القرص أثناء التصوير.

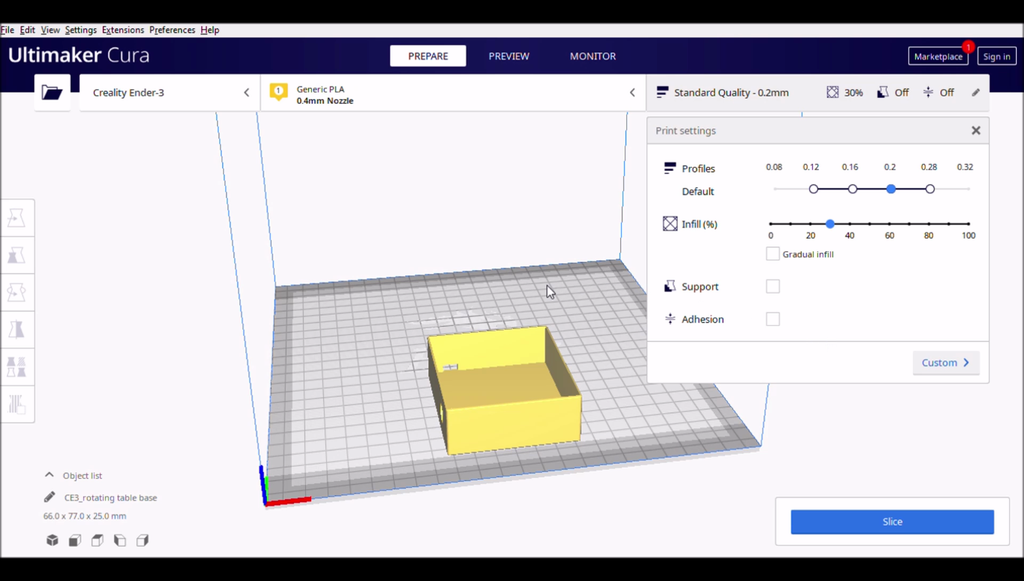

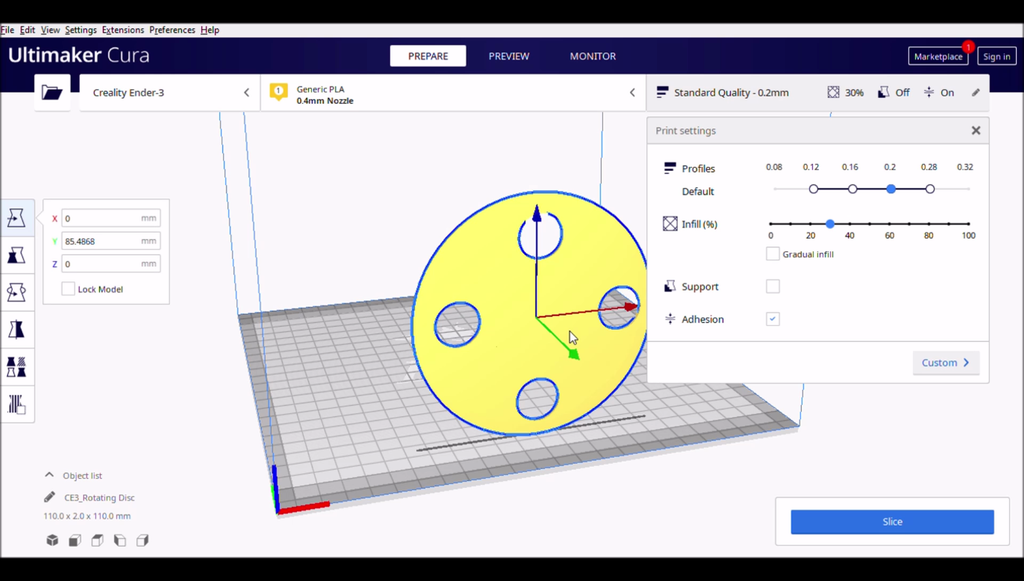

بعد اكتمال النموذج قمت بتجهيزه للطباعة ثلاثية الأبعاد باستخدام برنامج Ultimaker Cura، ويمكنكم رؤية الإعدادات التي استخدمتها لتجهيز النموذج للطباعة، حيث يتطلب القرص الدوار فقط إلى استخدام مادة لاصقة أثناء الطباعة، بينما بقية النماذج لم تحتاج إلى أي دعامات أو قواعد إضافية، وقد وجدت أن نسبة الملء الداخلي (infill) البالغة 30% كانت الأنسب لهذا المشروع.
لتحميل ملف تصميم قاعدة الطاولة الدوارة اضغط هنــا.
لتحميل ملف تصميم غطاء حامل السيرفو اضغط هنــا.
لتحميل ملف تصميم القرص الدوار اضغط هنــا.

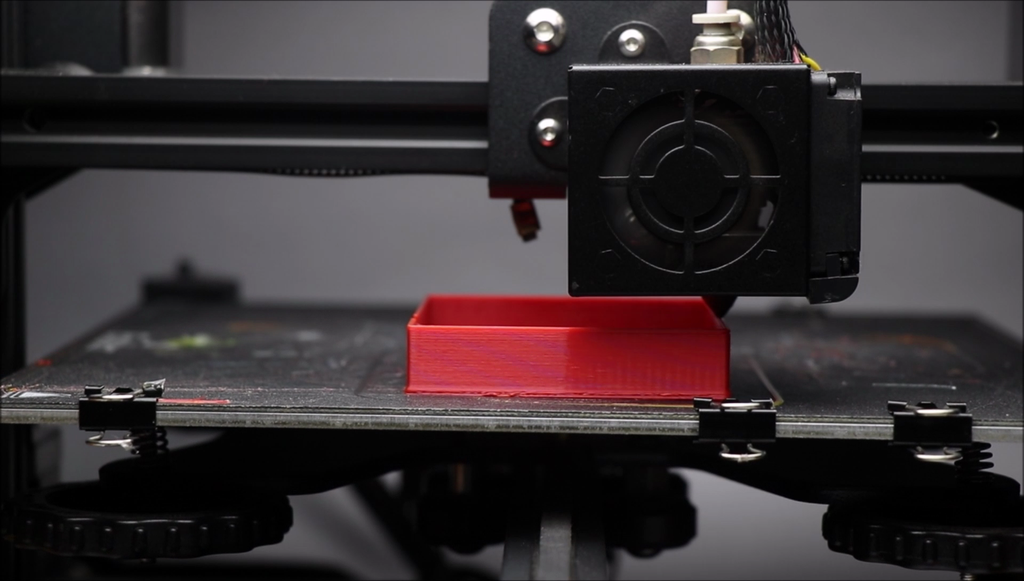

تعتبر هذه المرحلة الأكثر تشويقاً في المشروع، حيث تشاهدون تحول التصميم الرقمي إلى قطع ملموسة.

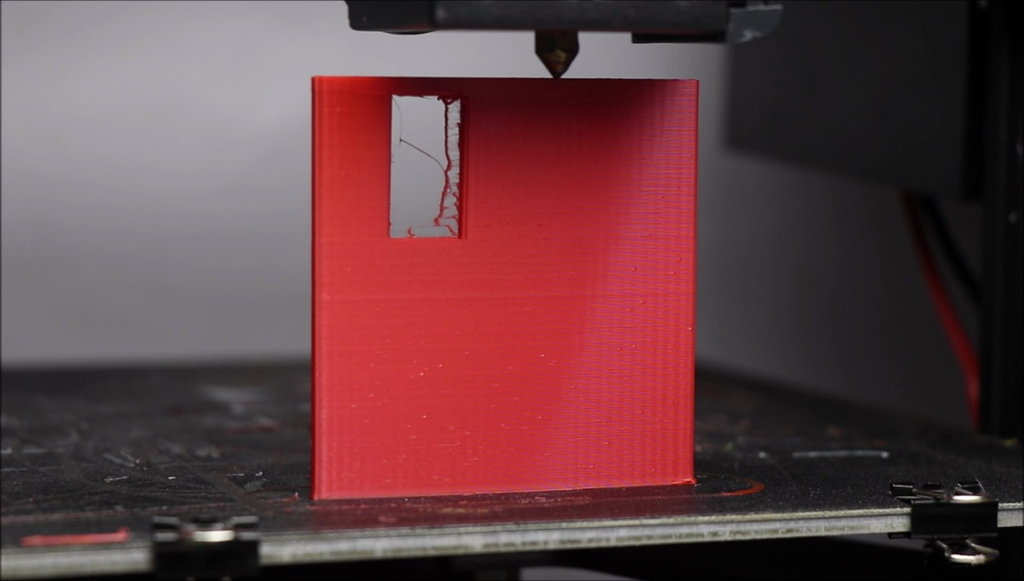

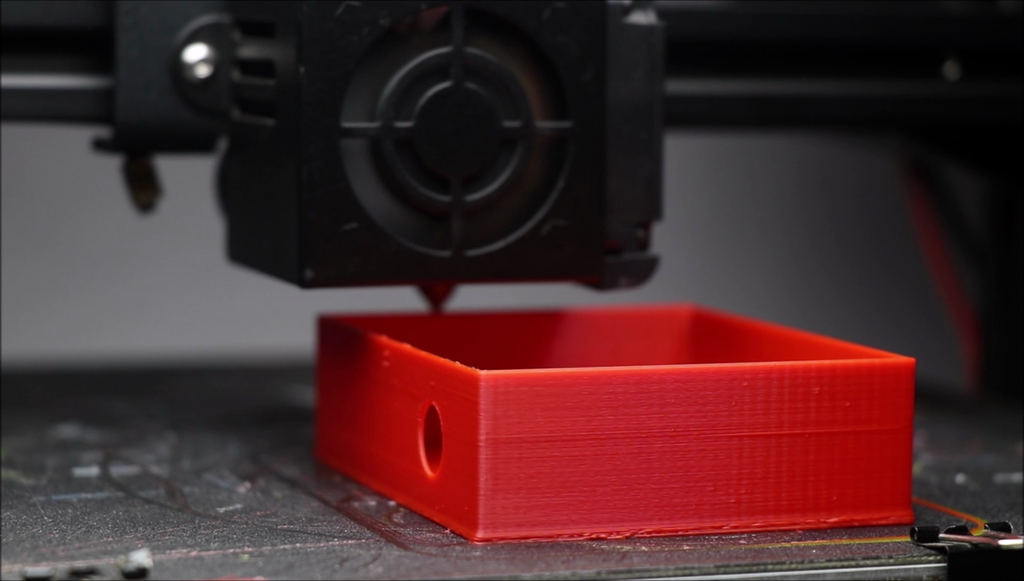

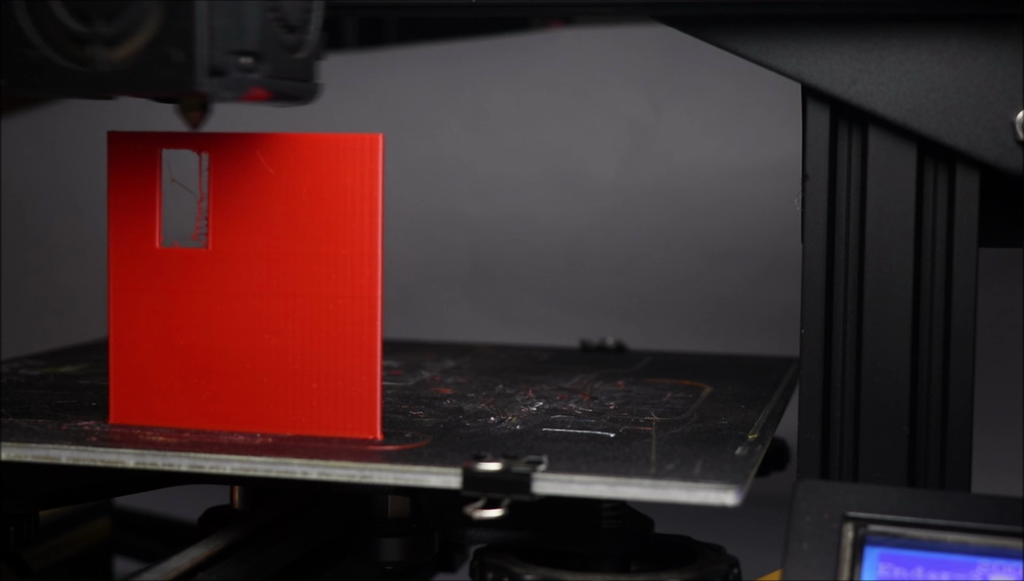

المادة التي استخدمتها للطباعة هي خيوط PLA والتي تتناسب بشكل مثالي مع هذا المشروع، حيث يتكون المشروع من 3 نماذج للطباعة ثلاثية الأبعاد وهي القاعدة وغطاء السيرفو والقرص الدوار.

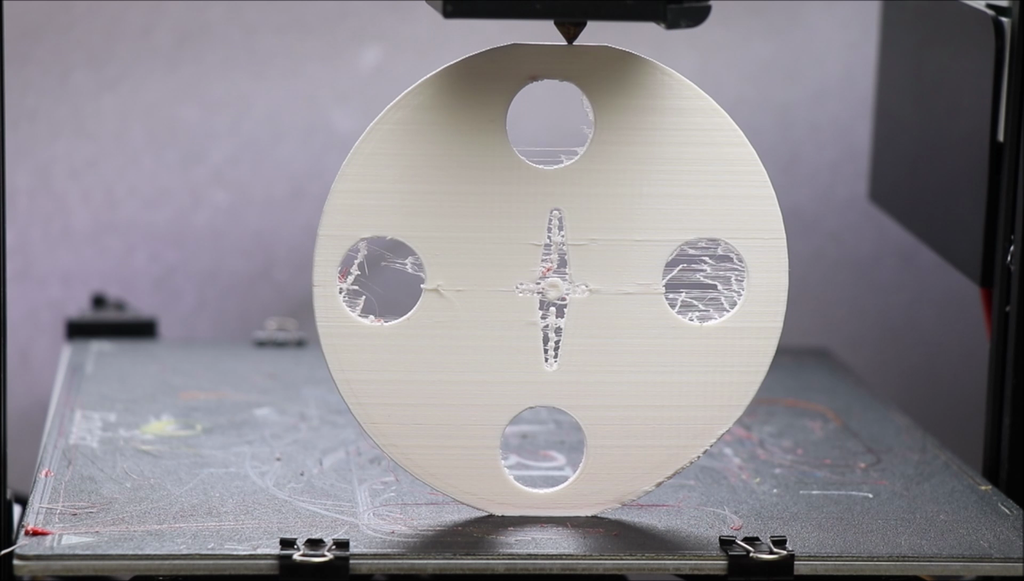

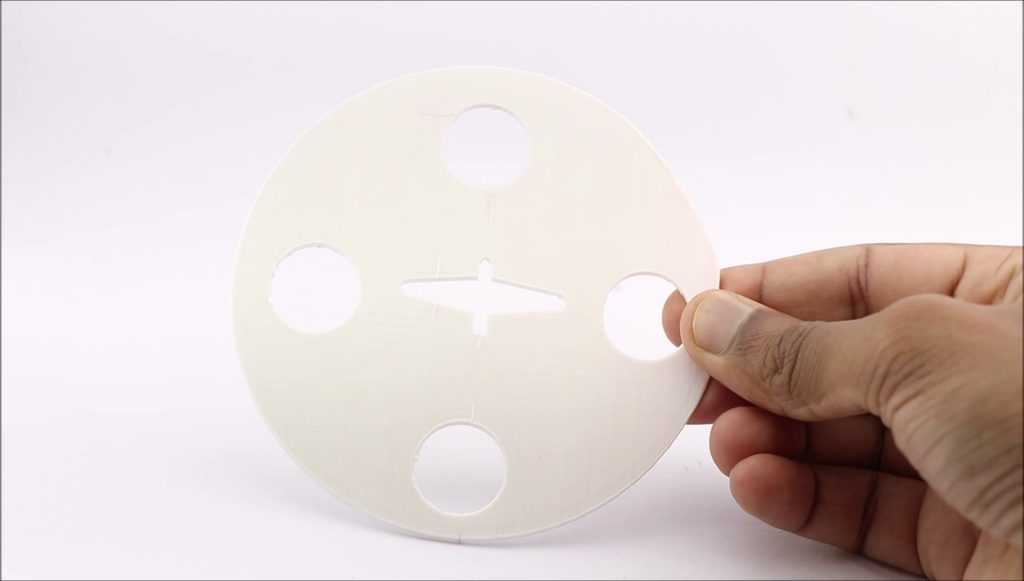

فقد استخدمت الخيط الأحمر لطباعة القاعدة وغطاء السيرفو، بينما استخدمت الخيط الأبيض لطباعة القرص الدوار، ومن المهم ملاحظة أن جزء القرص الدوار يحتاج إلى مادة لاصقة أثناء عملية الطباعة، ويجب طباعته بالطريقة الموضحة في الصورة الخاصة بهذه الخطوة.
قد يحتاج هذا الجزء إلى بعض التنظيف بسبب ظهور بعض الخيوط البلاستيكية الزائدة، بينما الأجزاء الأخرى لا تحتاج إلى أي معالجة بعد الطباعة.
هذه المرحلة من المشروع تمنحك شعوراً رائعاً عندما ترى تصميمك يتحول إلى واقع ملموس، وتكون النتيجة النهائية مرضية للغاية إذا تم اتباع الإرشادات بدقة.

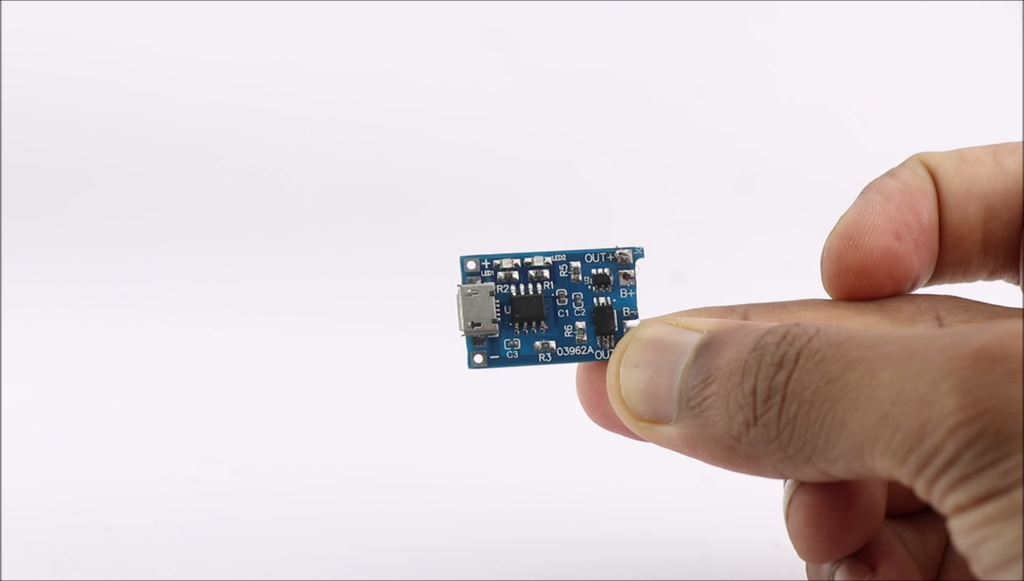

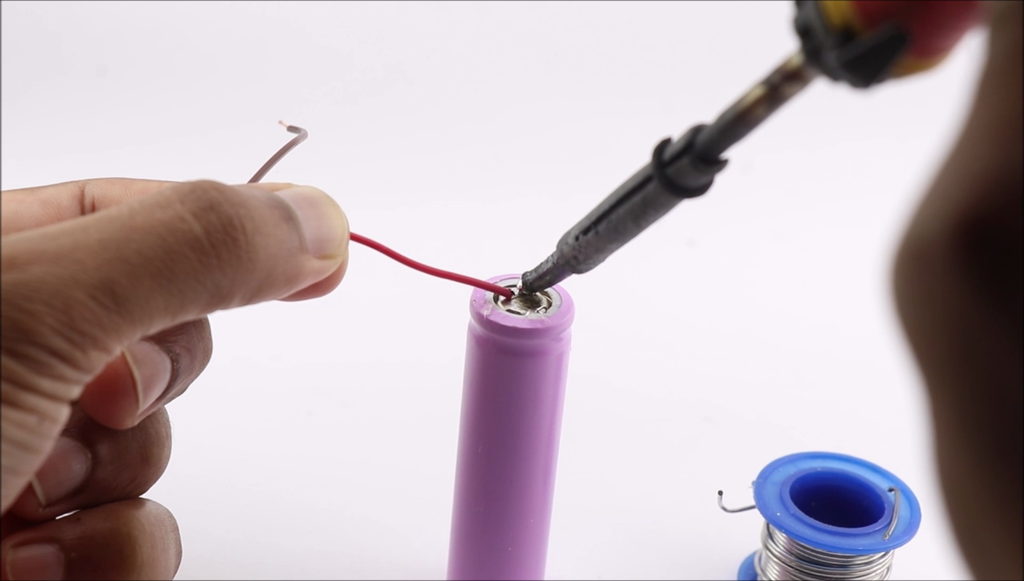

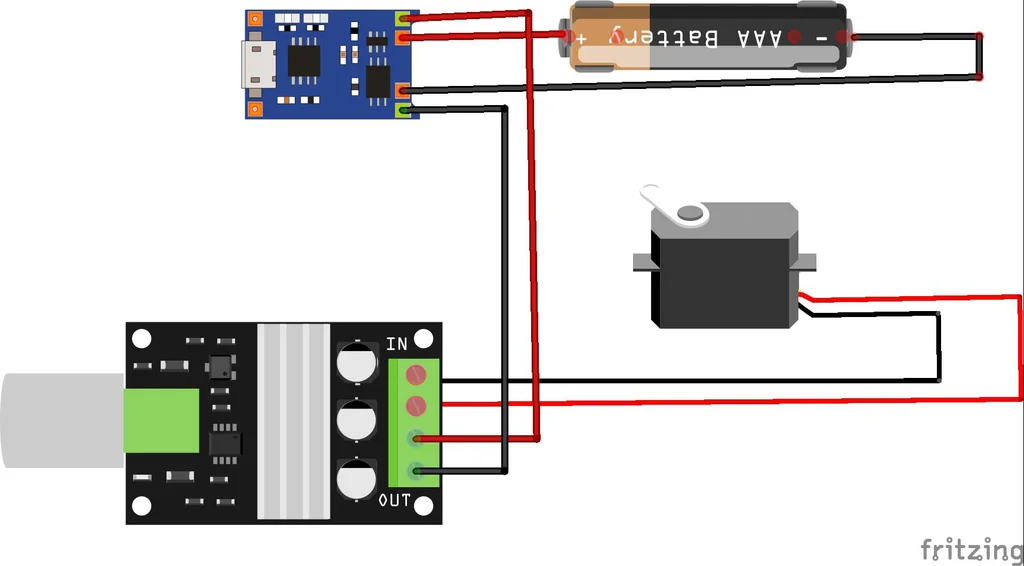

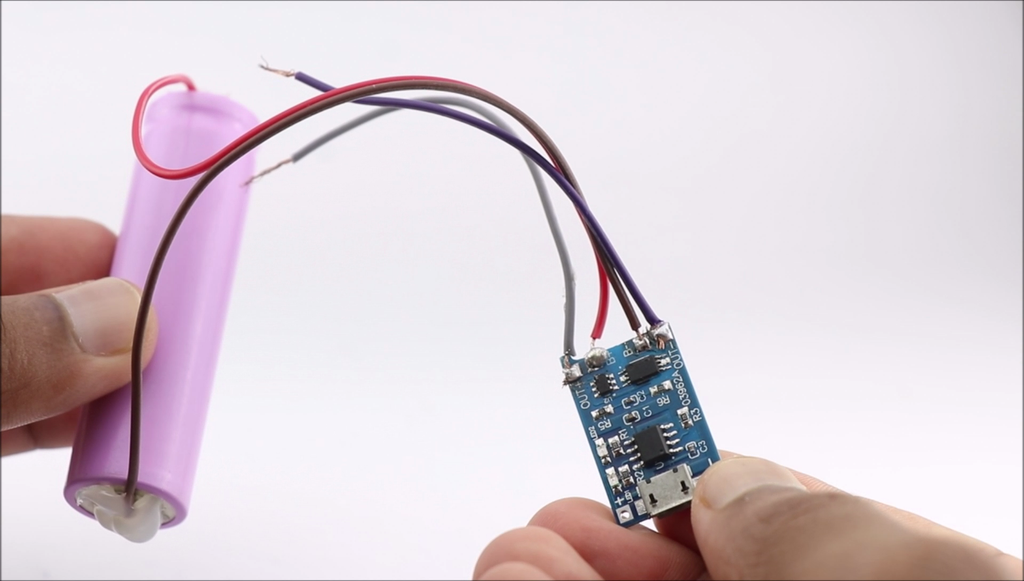

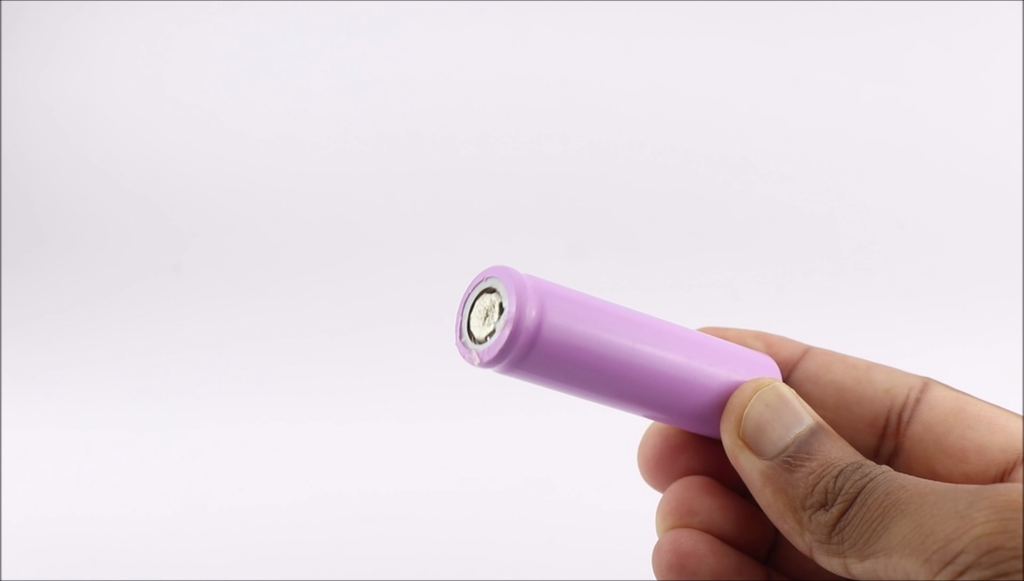

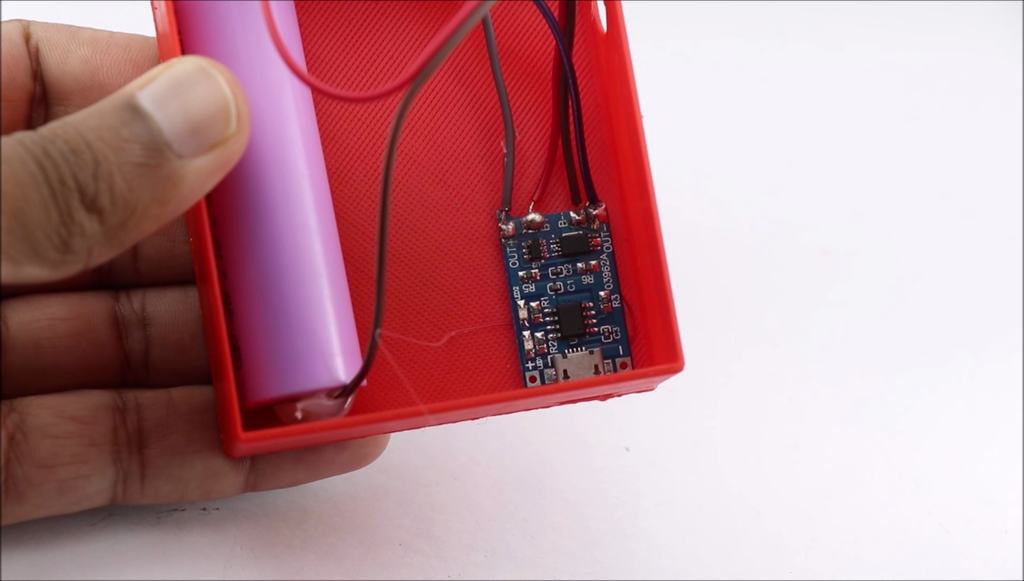

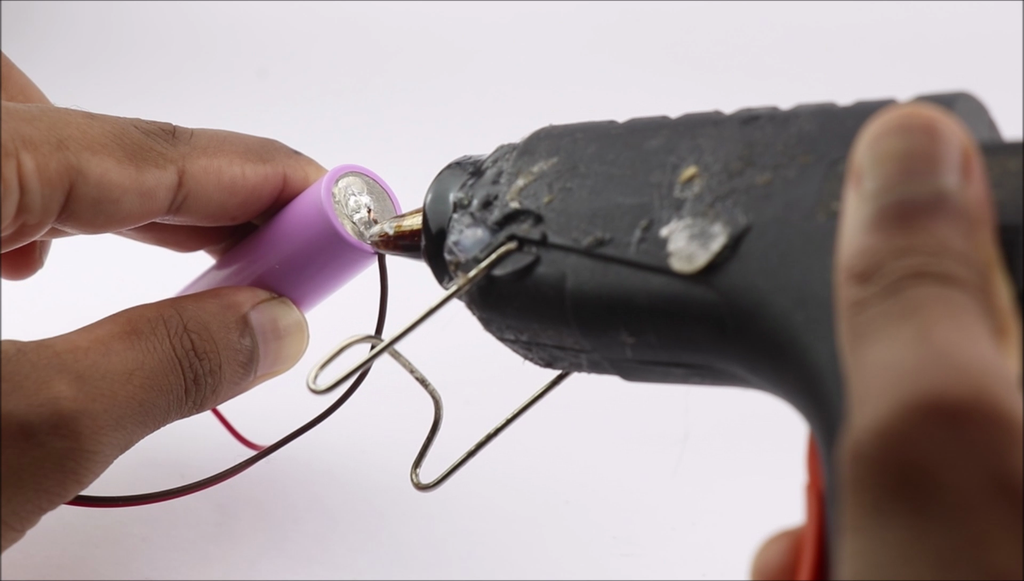

هذه هي الدائرة الكهربائية التي استخدمتها في هذا المشروع، حيث أن التوصيلات مباشرة وبسيطة، ابدأ بلحام الأسلاك بالبطارية أولاً، ثم تليها لحام الكابلات بلوحة الشحن.

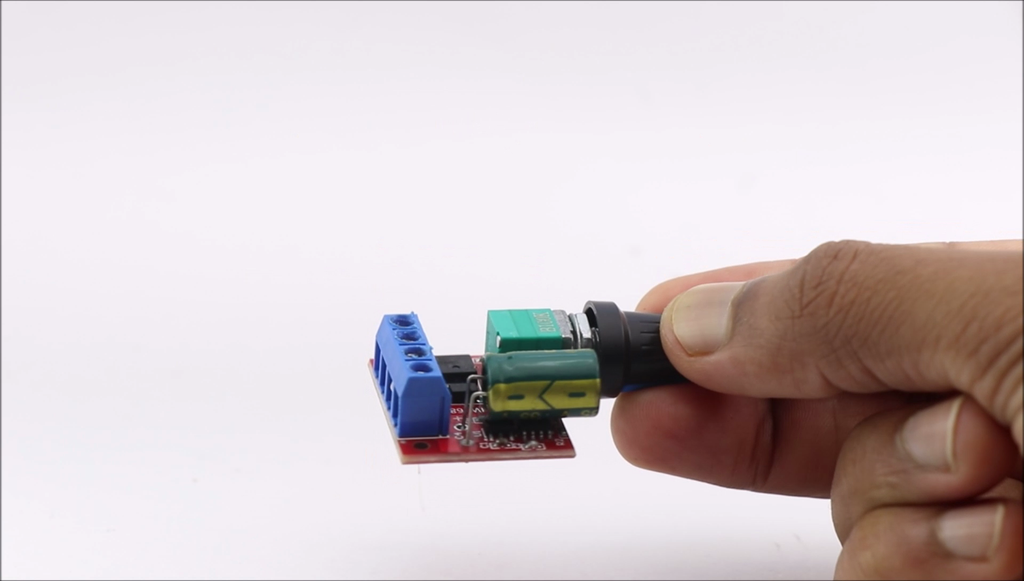

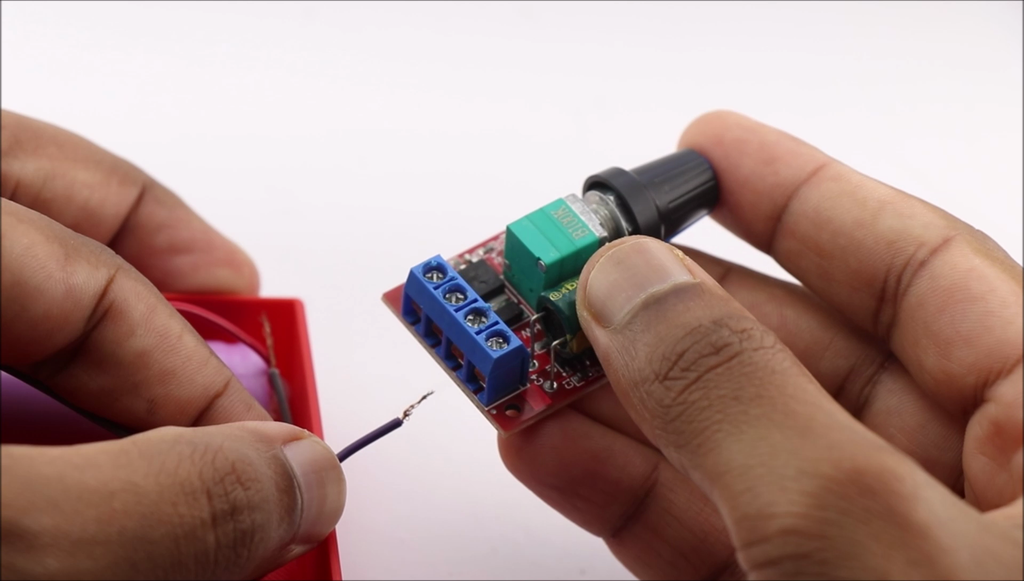

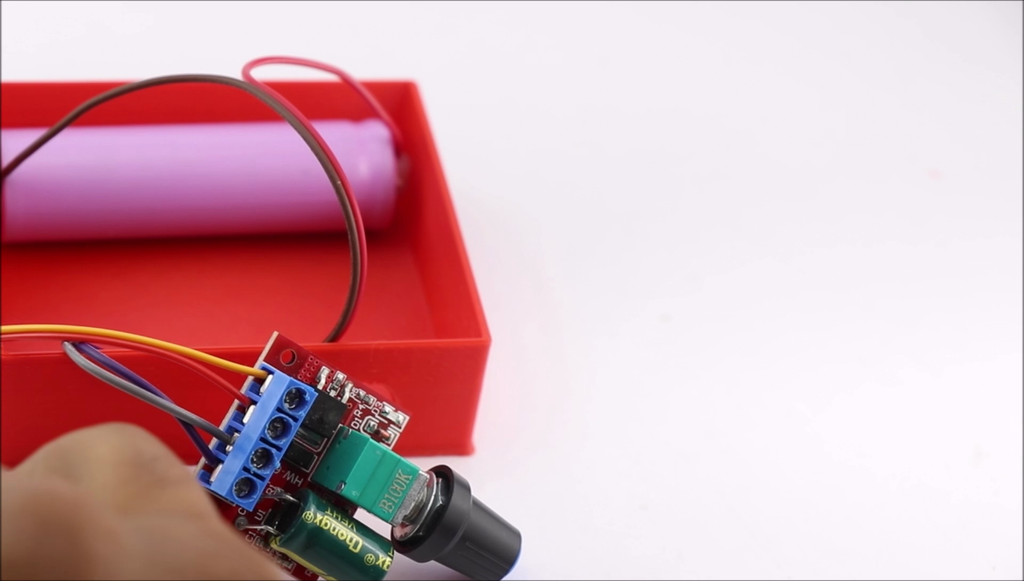

بعد إتمام أعمال اللحام ابدأ بتوصيل الأسلاك بلوحة تحكم السرعة.

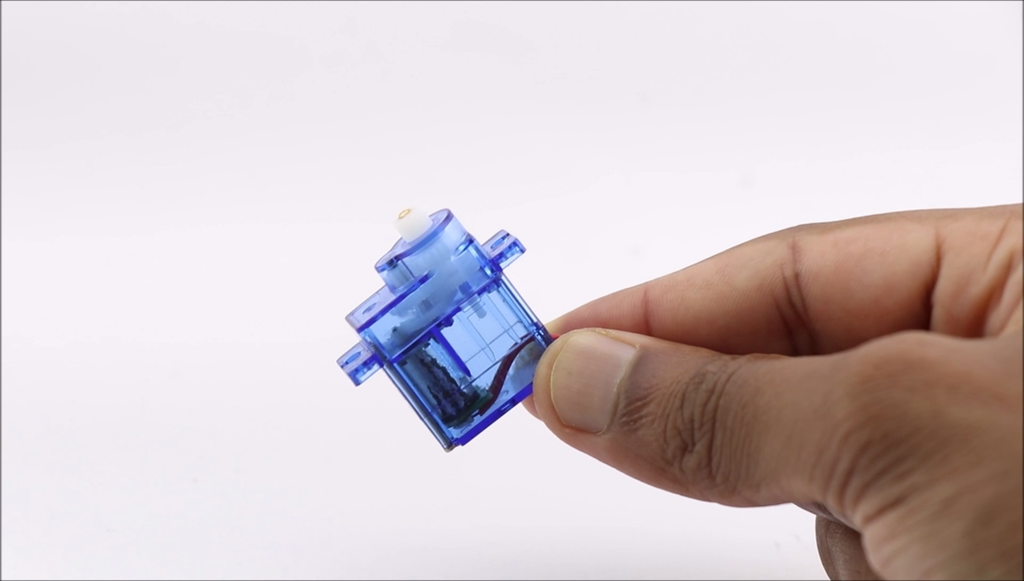

وفي النهاية سأقوم بتوصيل محرك السيرفو بهذا المتحكم، وبما أننا نستخدم محرك سيرفو ذو دوران مستمر فلدينا طرفي توصيل فقط، ولإضافة طبقة عازلة إضافية قمت بتطبيق طبقة رقيقة من الغراء الساخن على المناطق الملحومة.
بعد أن أصبحت الدائرة الكهربائية جاهزة كل ما علينا فعله هو تجميعها معاً، وهذه عملية بسيطة.

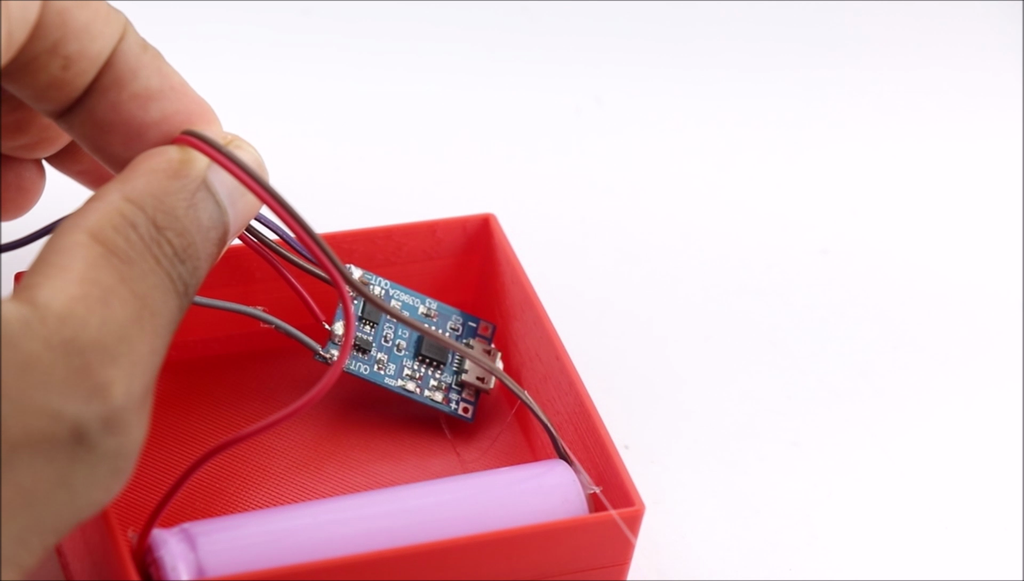

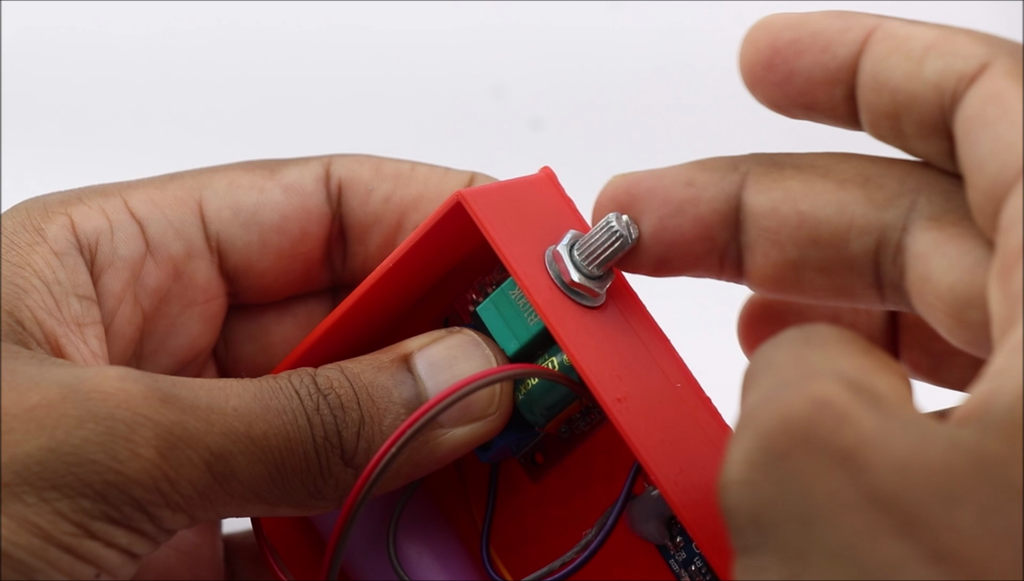

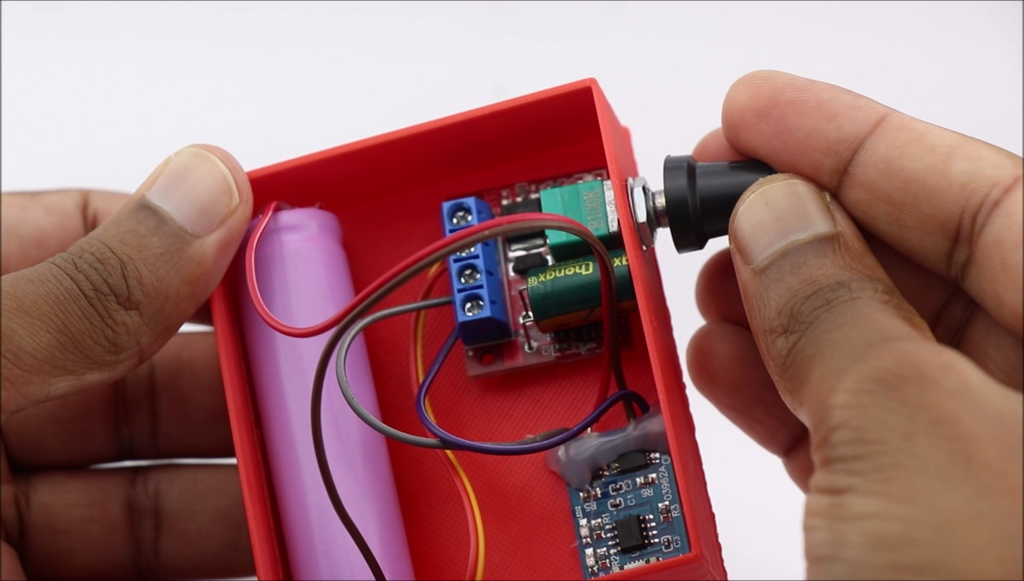

هناك أماكن مخصصة لكل مكون في الأجزاء المطبوعة، وكل ما عليك هو استخدام بعض الغراء الساخن وتركيب المكونات.
ابدأ بالبطارية أولاً، ثم لوحة الشحن، وأخيراً متحكم السرعة.
بعد ذلك اختبر الدائرة الكهربائية بتشغيل المتحكم وتوصيل كابل USB للشحن، ويجب أن تعمل بشكل جيد دون مشاكل.

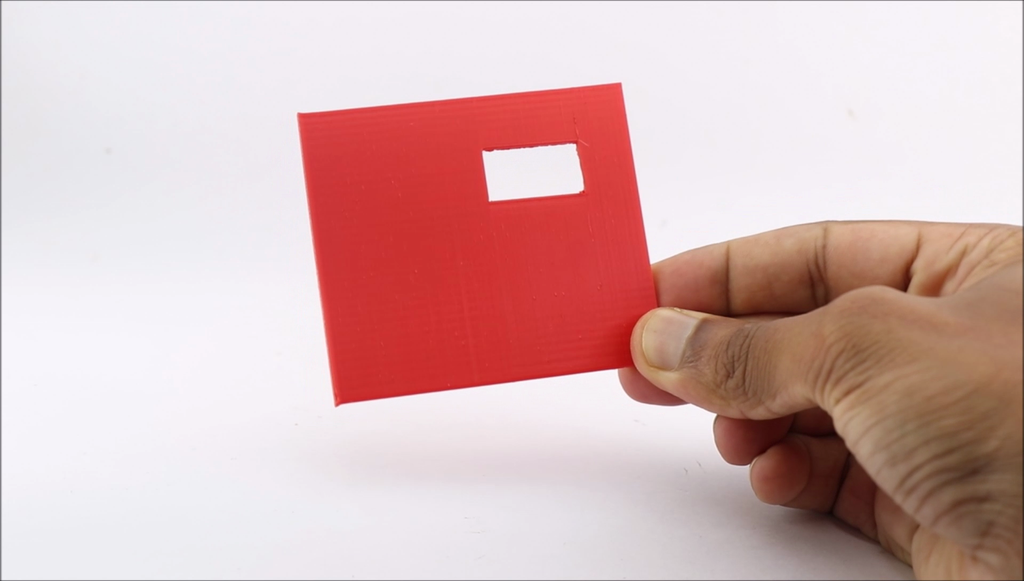

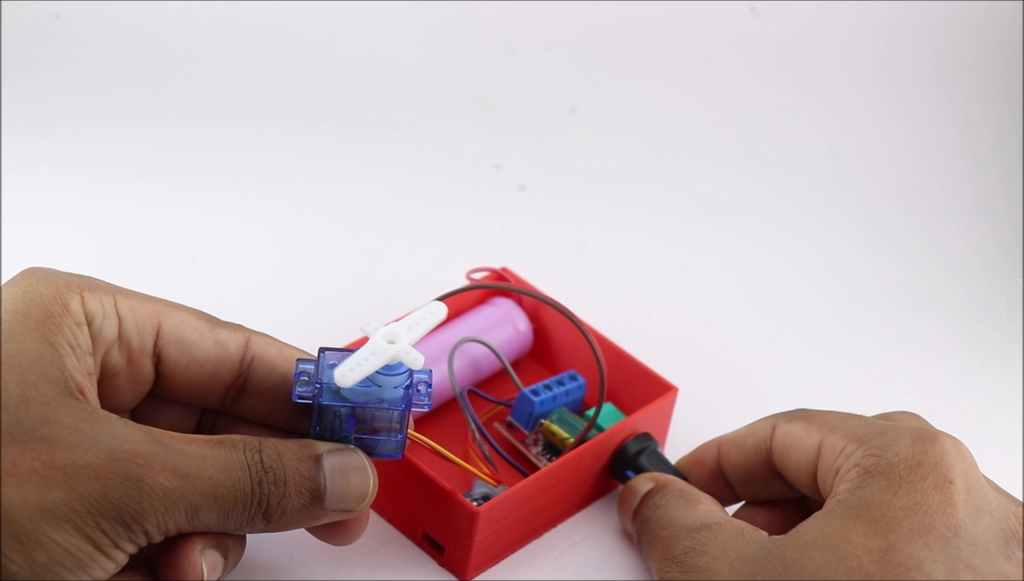

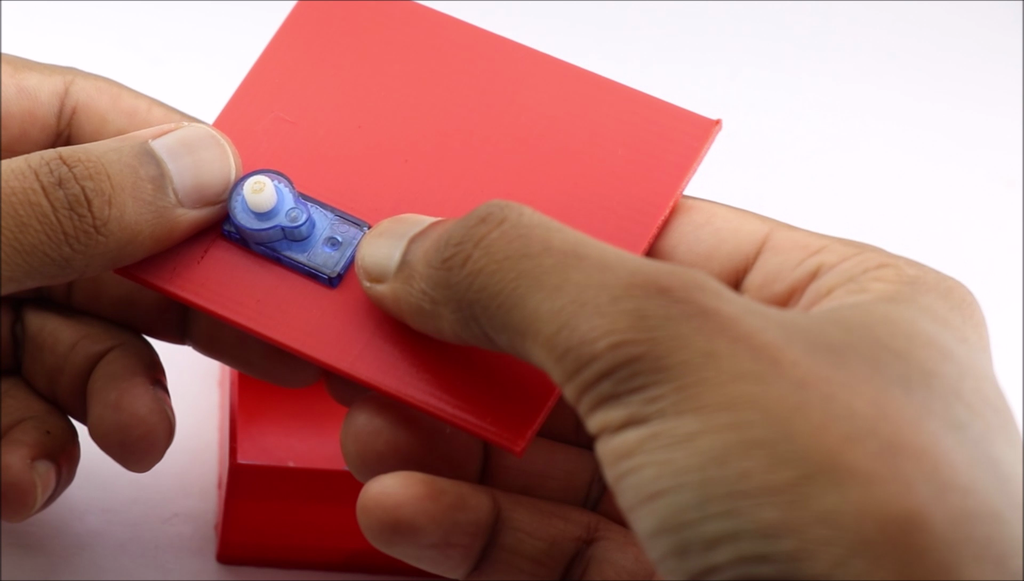

يتم تثبيت محرك السيرفو في الغطاء العلوي باستخدام طريقة التوصيل بالضغط، فكل ما عليك فعله هو إدخال المحرك داخل الفتحة المخصصة على الغطاء والضغط عليه برفق شديد.

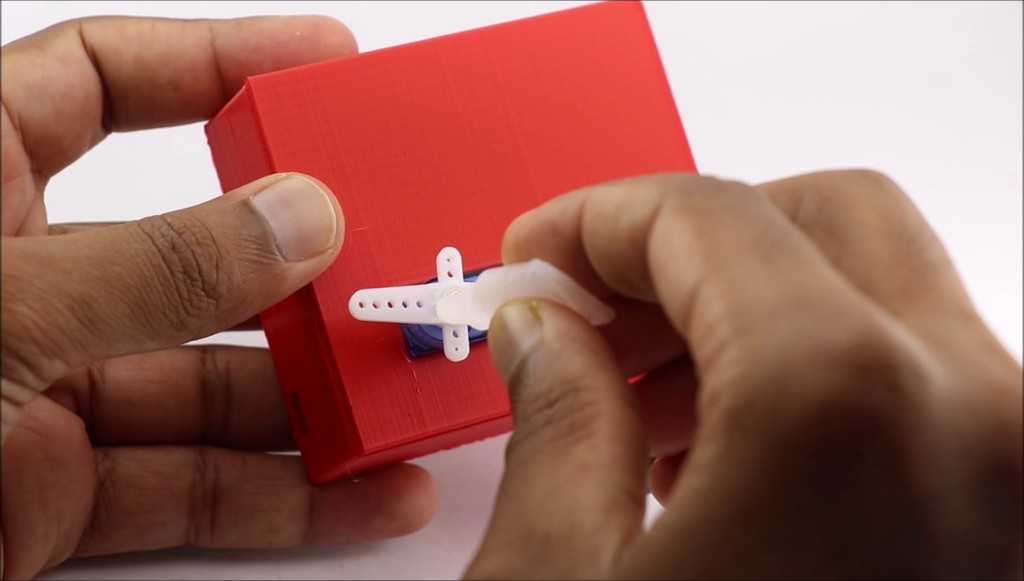

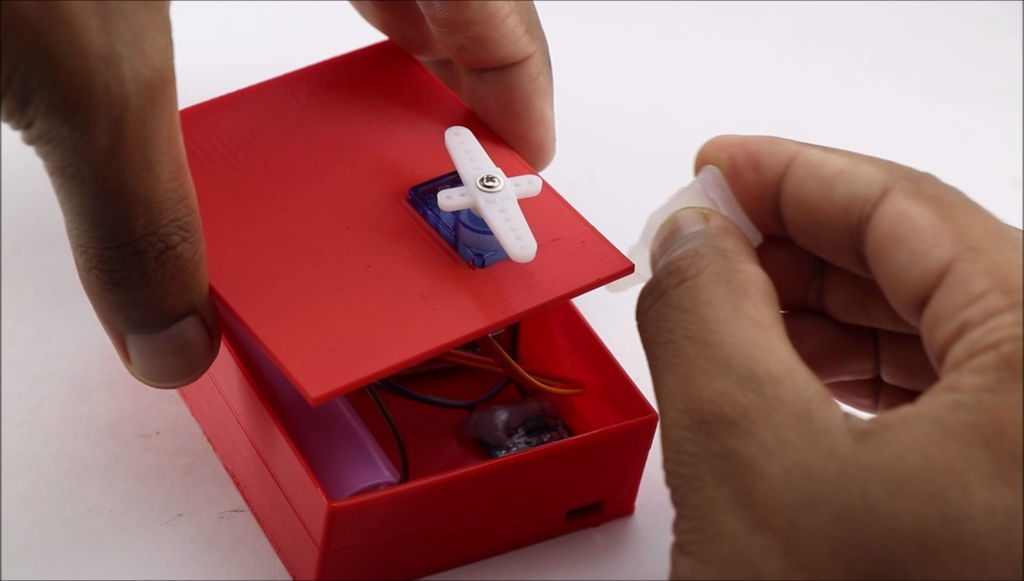

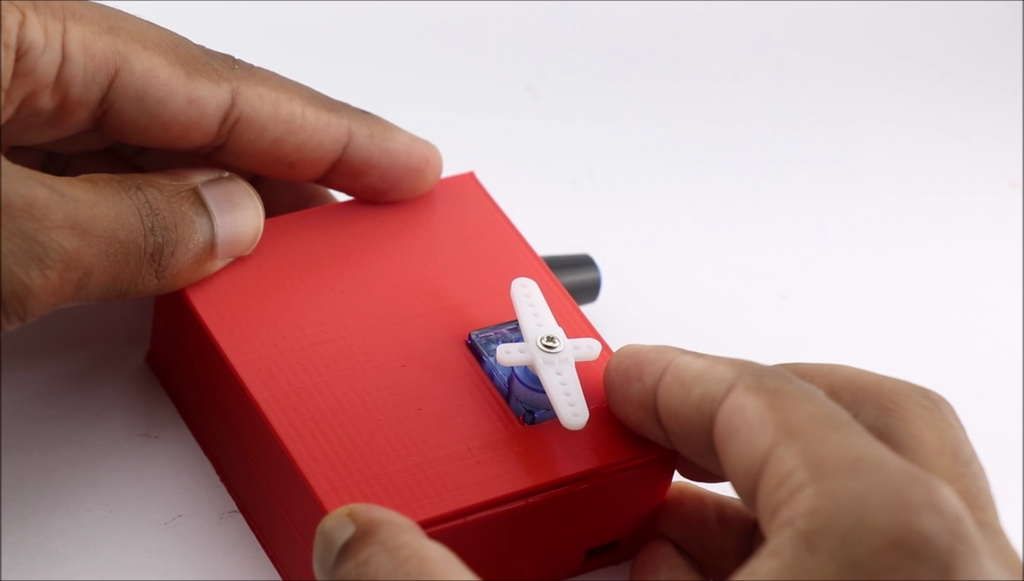

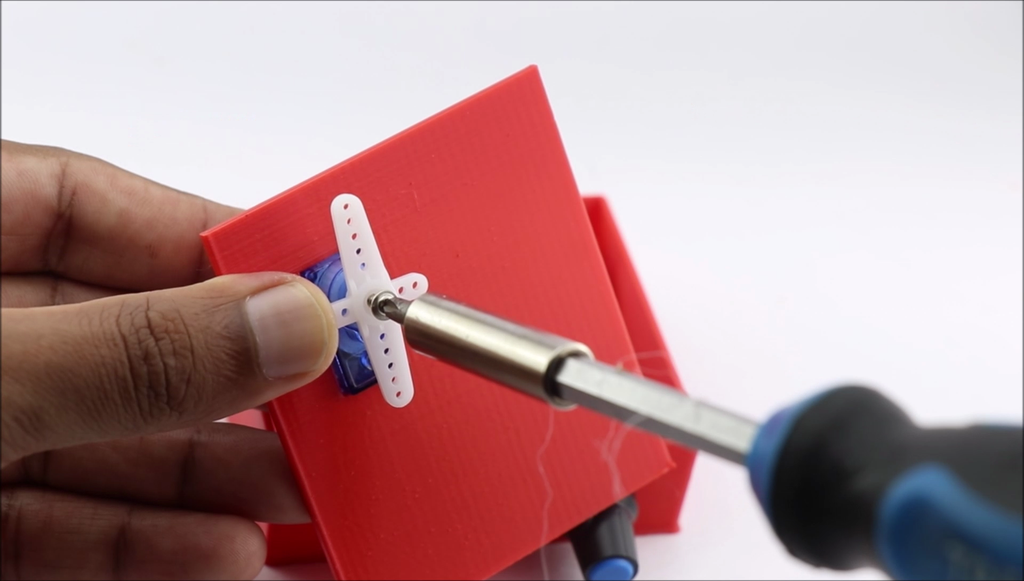

بعد ذلك قمت بتثبيت قرن محرك السيرفو الصغير باستخدام البراغي، ثم أغلقت القاعدة والغطاء معاً، وقد استخدمت الغراء الفائق (سوبر جلو) لإحكام إغلاق الجزأين معاً.

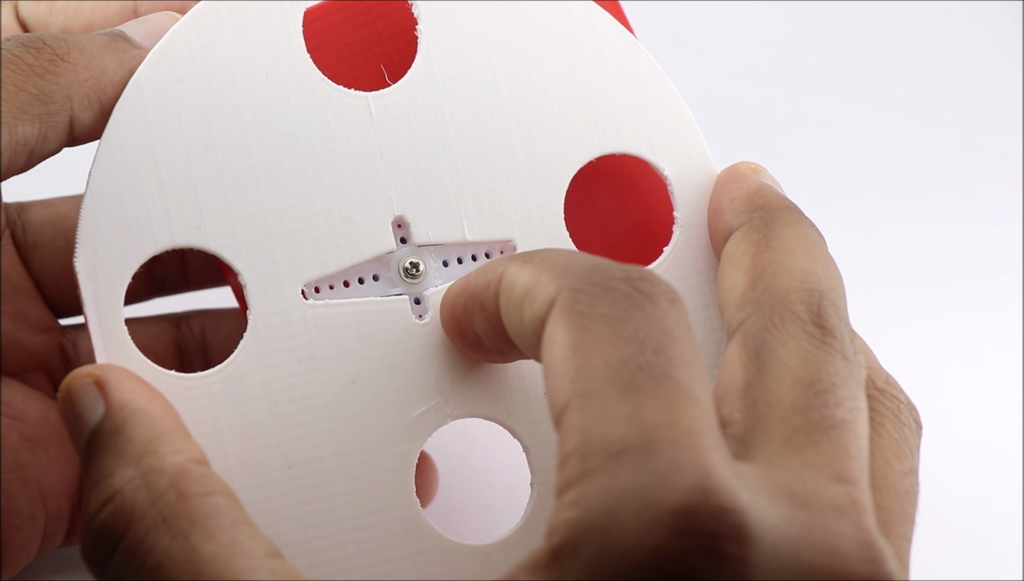

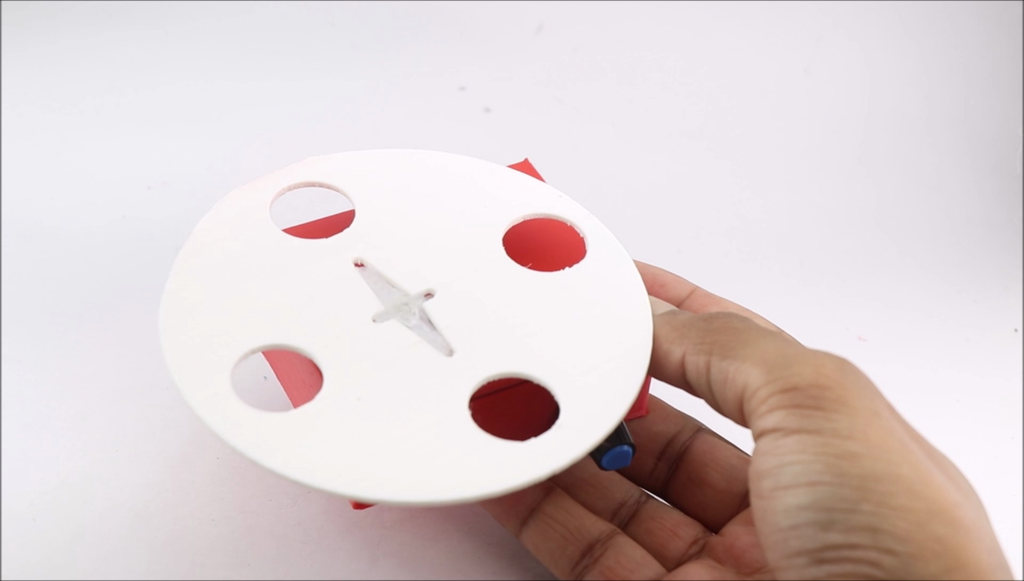

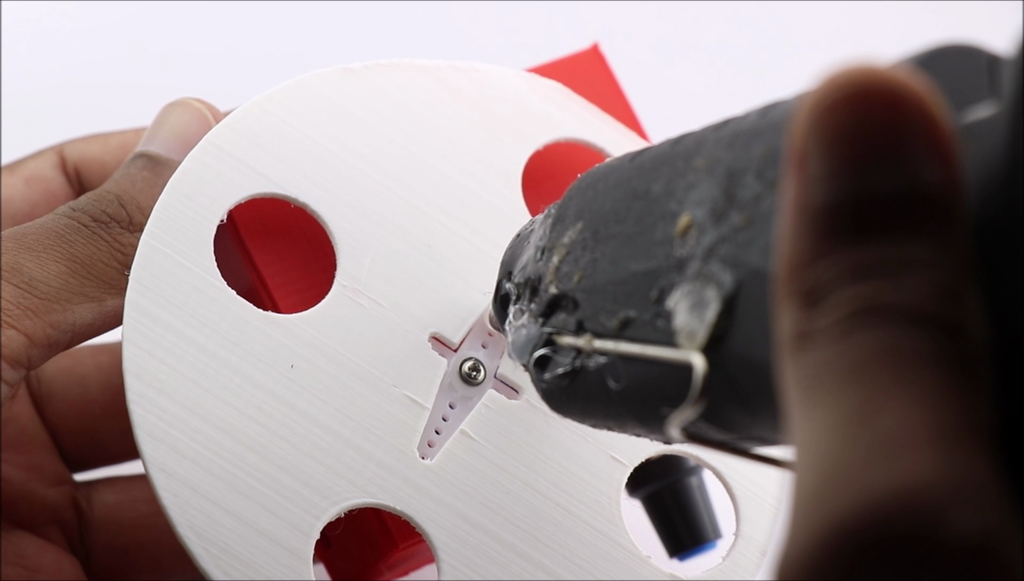

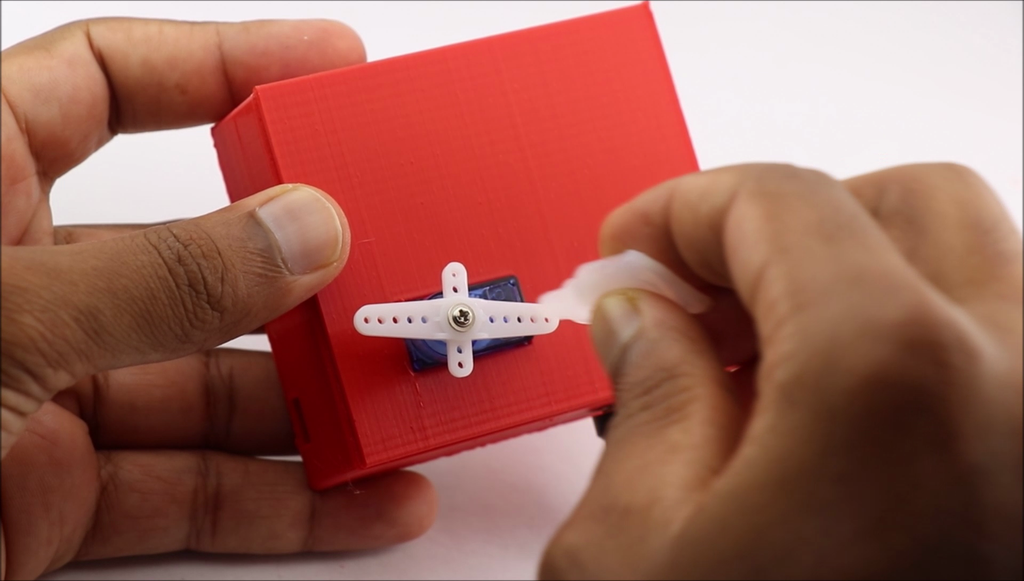

وبعد أن يجف الغراء أضف بضع قطرات من الغراء الفائق على قرن المحرك، ثم ضع القرص الدوار فوقه واتركه حتى يجف تماماً.

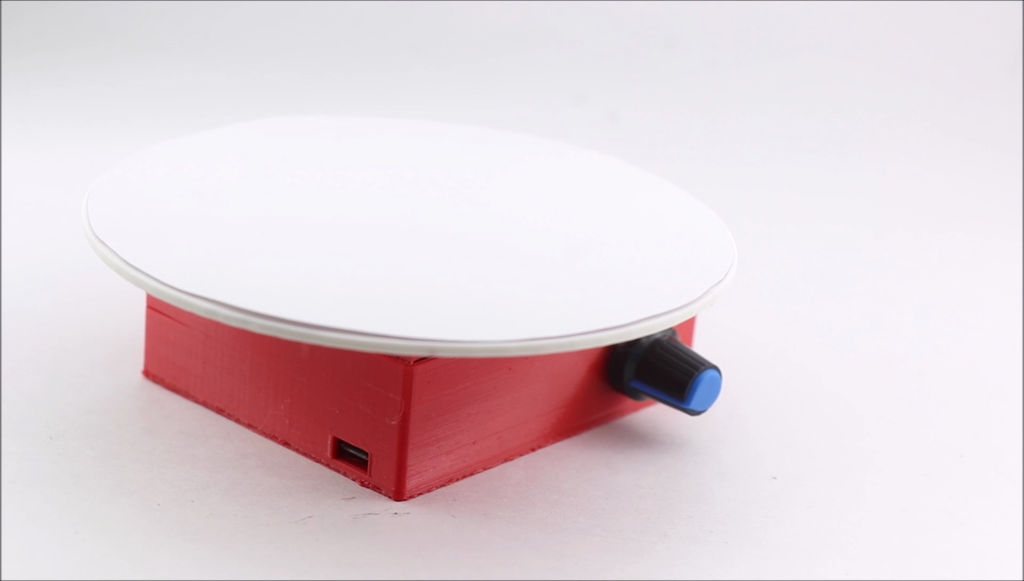

الآن أصبح المشروع جاهزاً ولم يتبق سوى إضافة الخلفية لهذا القرص.
الميزة المثيرة في هذا المشروع هي إمكانية تغيير الخلفيات خلف الجسم المراد تصويره حسب الرغبة، حيث يمكنك اختيار أي لون تفضله من الأوراق الملونة لاستخدامها كخلفية.

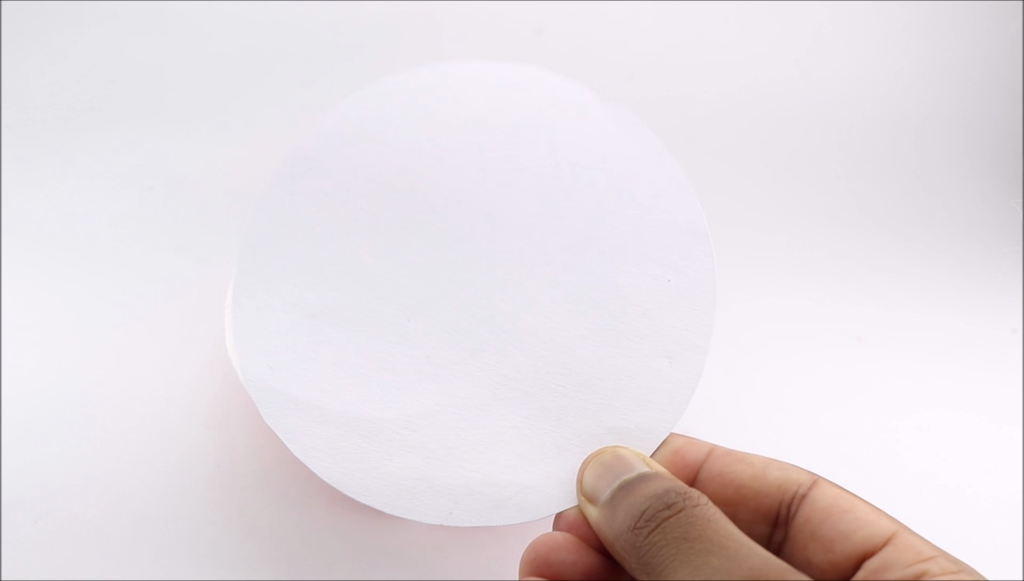

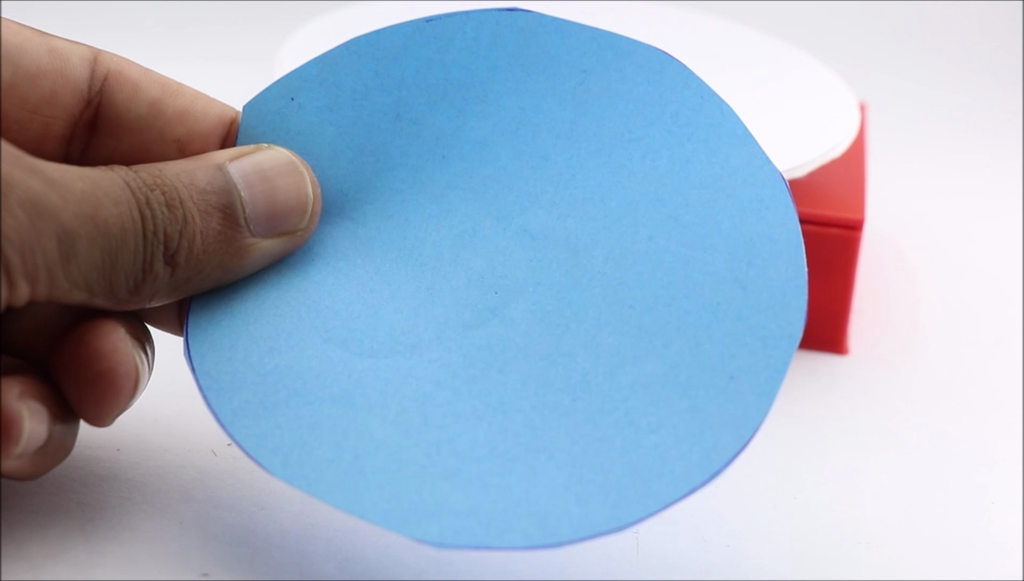

وفي حالتي أنا أفضل استخدام اللون الأبيض والأزرق في بعض الحالات، فقم بقص أقراص ورقية دائرية واحتفظ بها جاهزة للاستخدام عند الحاجة.

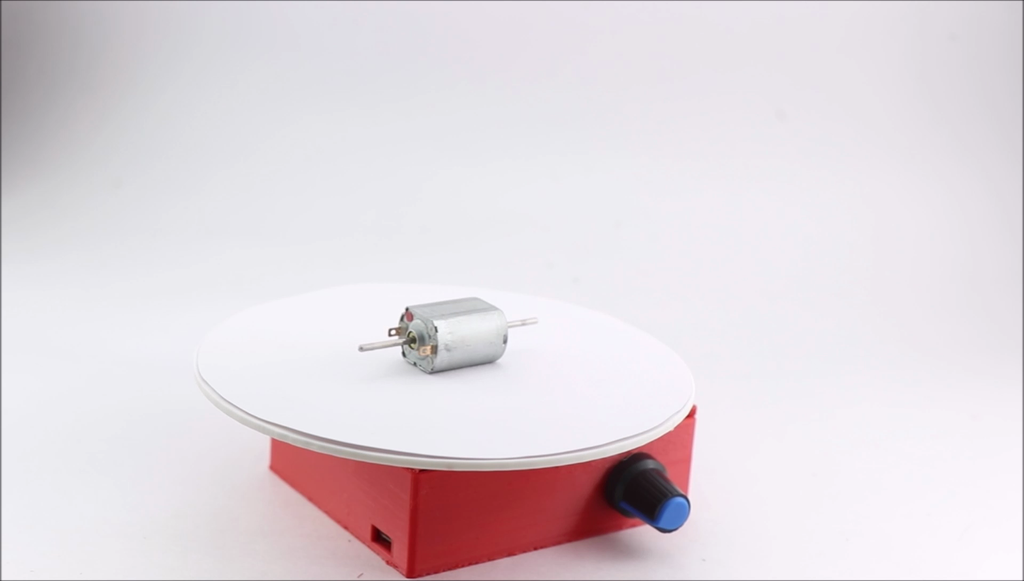

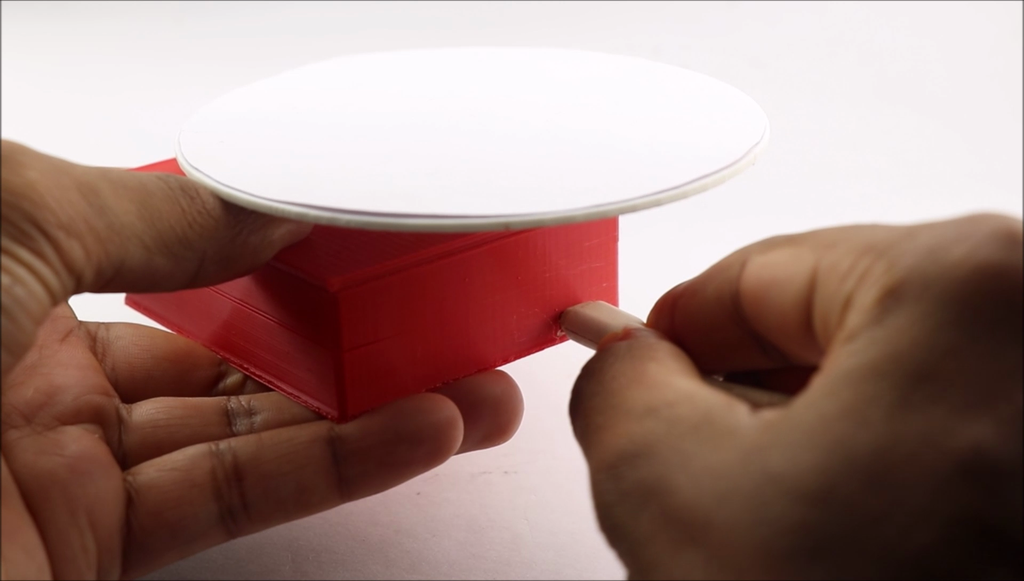

والآن كل ما عليك فعله هو وضع الخلفية والجسم المراد تصويره، ثم قم بتشغيل مقبض التحكم لضبط سرعة دوران القرص حسب احتياجاتك.
