مرحبًا بكم أحبائي القراء، في هذا الدليل العملي أقدم لكم فكرة مشروع مذهلة لتحويل حقيبة الظهر العادية إلى حقيبة تفاعلية مزودة بشاشة LED.
أفضل ما في هذا المشروع هو قدرتك على كتابة رسائل مخصصة عبر هاتفك وعرضها مباشرةً على الشاشة أثناء التنقل، فتخيل أنك تسير في الشارع وتريد أن تبدو بمظهر مميز، فما عليك سوى كتابة بعض النصوص المثيرة للإنتباه وعرضها على الشاشة.
أو لنفترض أنك في حفلة وتريد إيصال رسالة للحضور، فيمكنك عرضها مباشرةً على حقيبتك، فإن طريقة استخدام هذه الحقيبة تعود لك تمامًا، لكن المشروع بحد ذاته مدهش وسيترك من حولك في حالة من الانبهار.
كيف تعمل حقيبة الظهر المزودة بشاشة العرض؟
إذا كنا نتحدث من الناحية العامة، فهي تعرض الرسائل التي تكتبها عبر الهاتف الذكي.

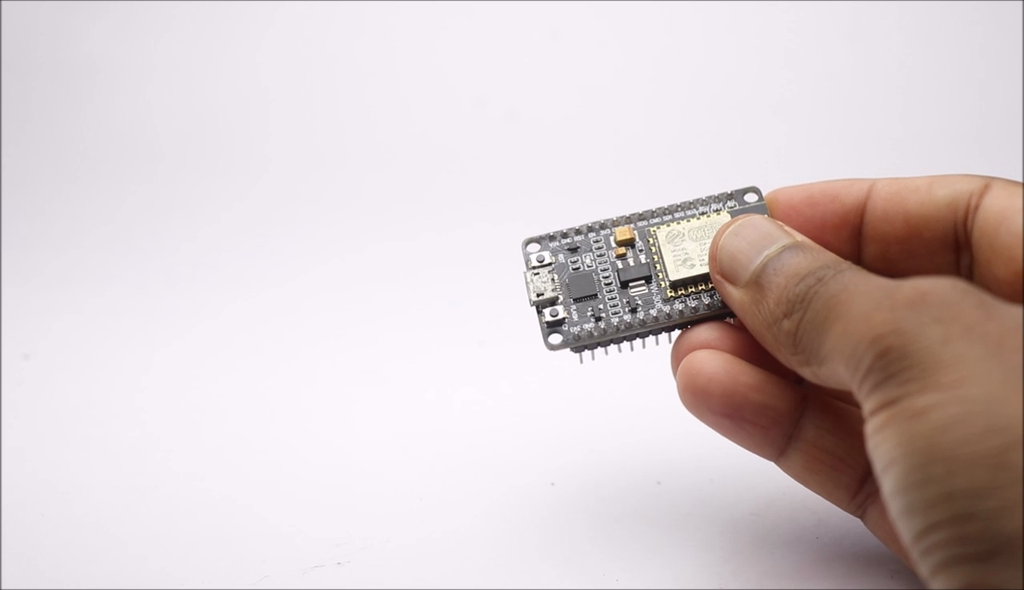

أما عندما يتعلق الأمر بالجزء الفني، فإنها تعتمد على مفهوم إنترنت الأشياء (IoT)، حيث نستخدم لوحة تطوير Wi-Fi منخفضة التكلفة، ويتم التحكم عبر خادم ويب دون الحاجة لتطبيقات إضافية.
لذلك فإن هذا المشروع ضروري لكل طالب يرغب في تعلم تطبيقات إنترنت الأشياء في الحياة الواقعية، نعم أعلم أن هناك العديد من حقائب LED في السوق، لكن متعة بناء شيء ما واستخدامه بنفسك تمثل متعة من نوع آخر.
ومن هنا سوف نبدأ بجمع الأدوات التي نحتاج إليها لبناء هذا المشروع المذهل.

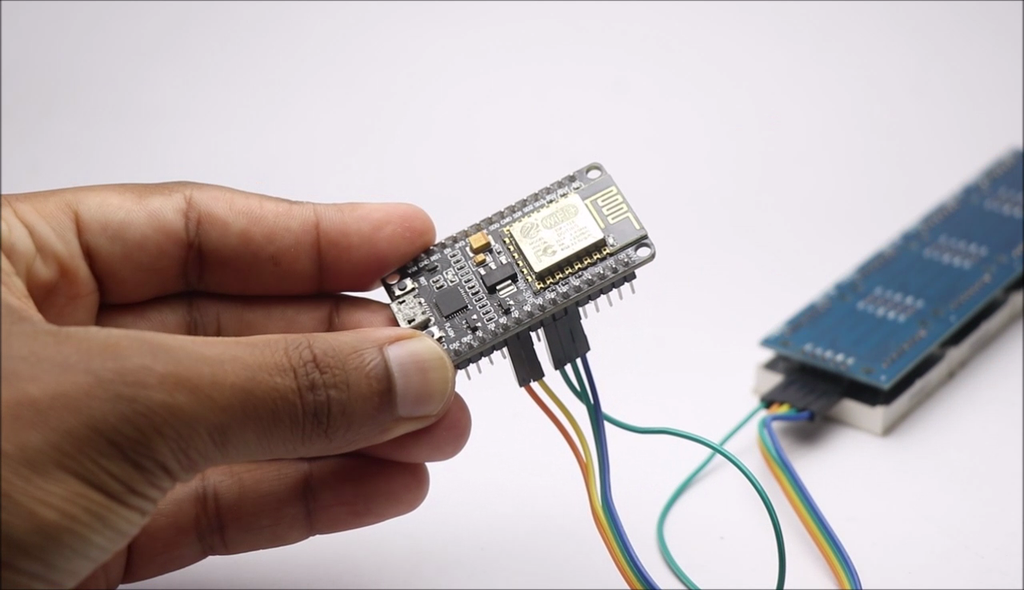

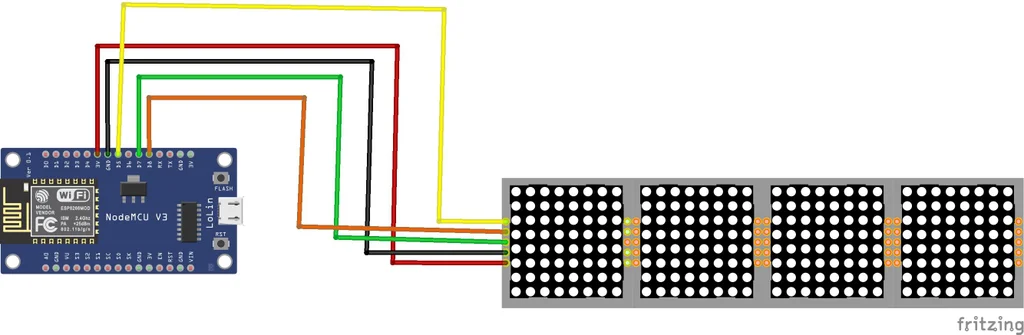

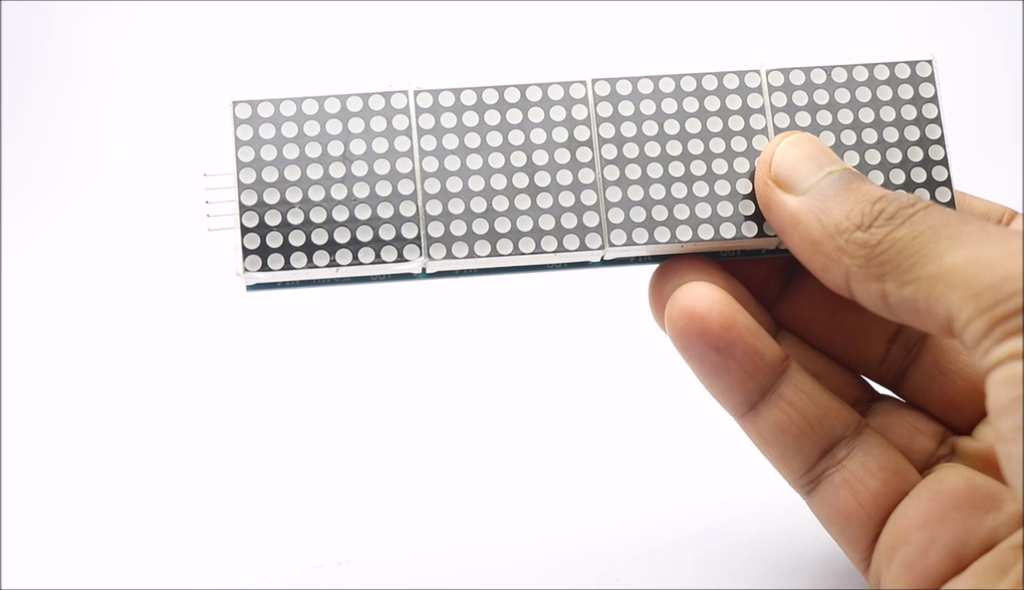

الدائرة الكهربائية بسيطة جدًا ومناسبة للمبتدئين، حيث تحتوي لوحة LED على 5 دبابيس توصيل، وهنا نقوم بتوصيلهم جميعًا مباشرة إلى دبابيس Nodemcu وهذه هي التوصيلات:
وبذلك يكون قد اكتمل الاتصال والدائرة لهذا المشروع.

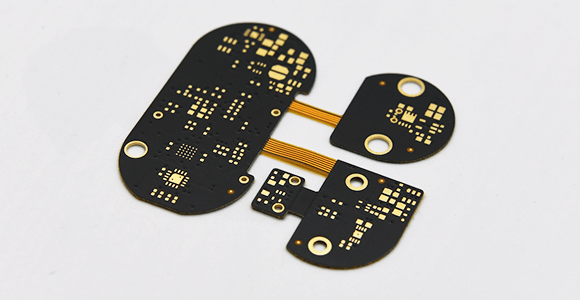

ويمكنك أيضًا تبسيط هذه الدائرة باستخدام لوحة دوائر مطبوعة (PCB).
لقد قمت بتوفير كود الأردوينو في الأسفل، يمكنك نسخه ولصقه مباشرةً في برنامج Arduino IDE.
ثم قم بتحديد نوع اللوحة على أنها NodeMCU واختيار رقم المنفذ الصحيح.

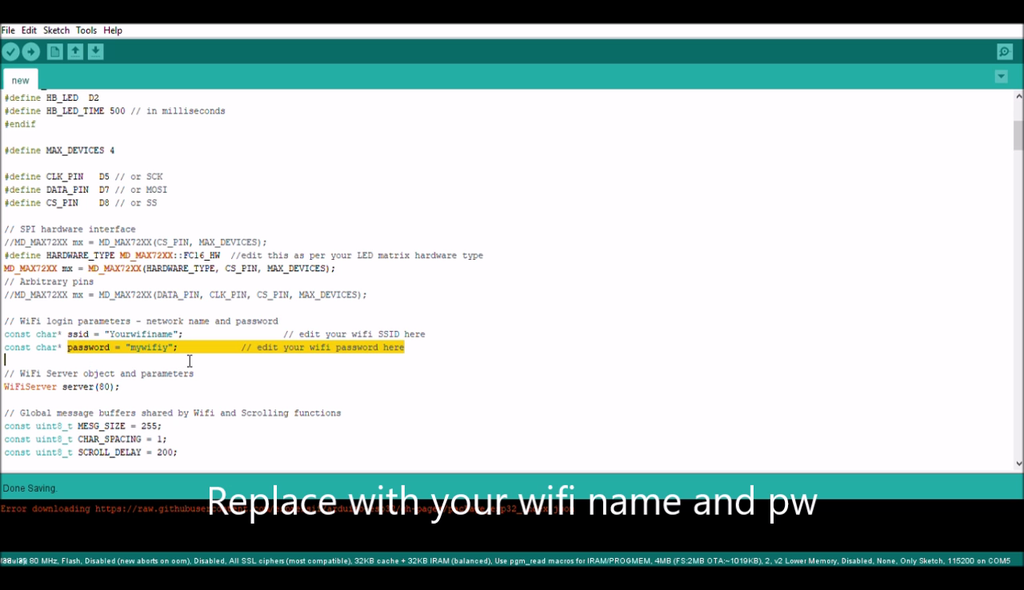

والآن عليك إجراء بعض التعديلات البسيطة في الكود كالآتي:

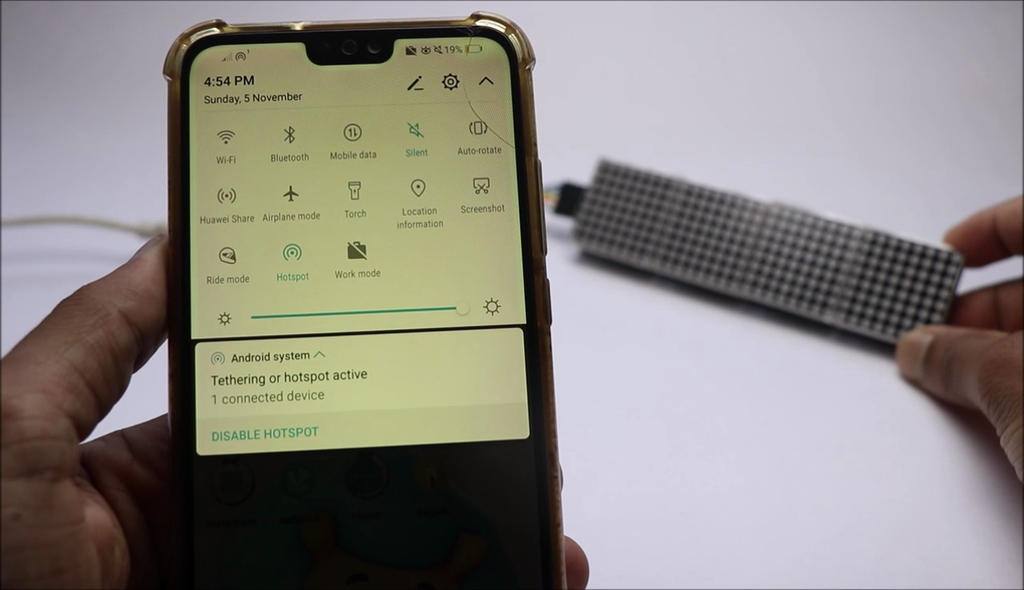

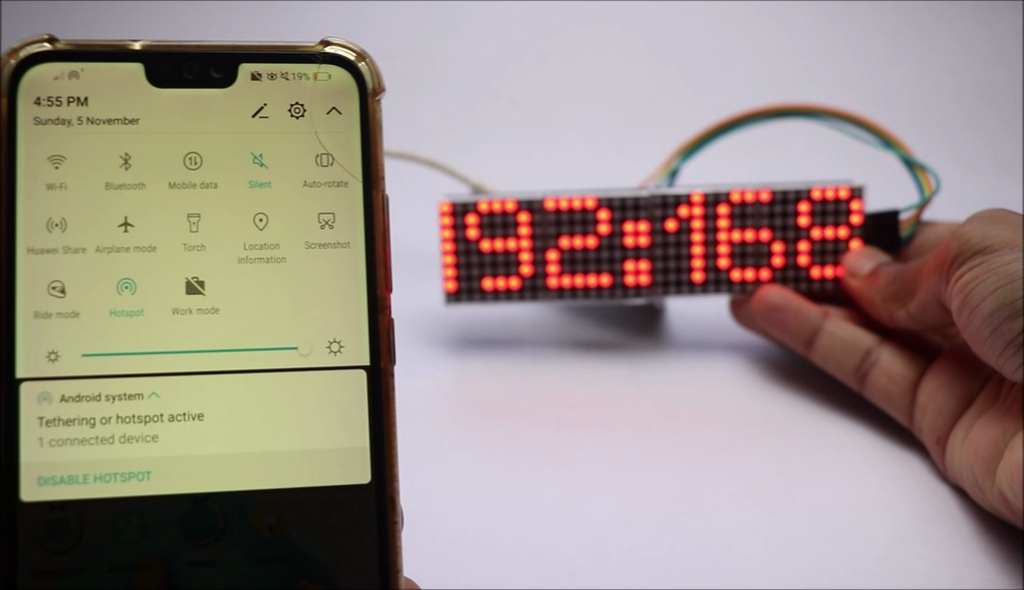

بعد إجراء هذه التغييرات قم برفع الكود إلى اللوحة وانتظر قليلاً، فإذا سارت الأمور كما هو متوقع ستقوم اللوحة بالاتصال تلقائيًا بنقطة الاتصال (hotspot) الخاصة بهاتفك.
وبهذا تصبح الدائرة الكهربائية جاهزة للاستخدام.
لتحميل كود شاشة LCD.ino اضغط هنـــا.

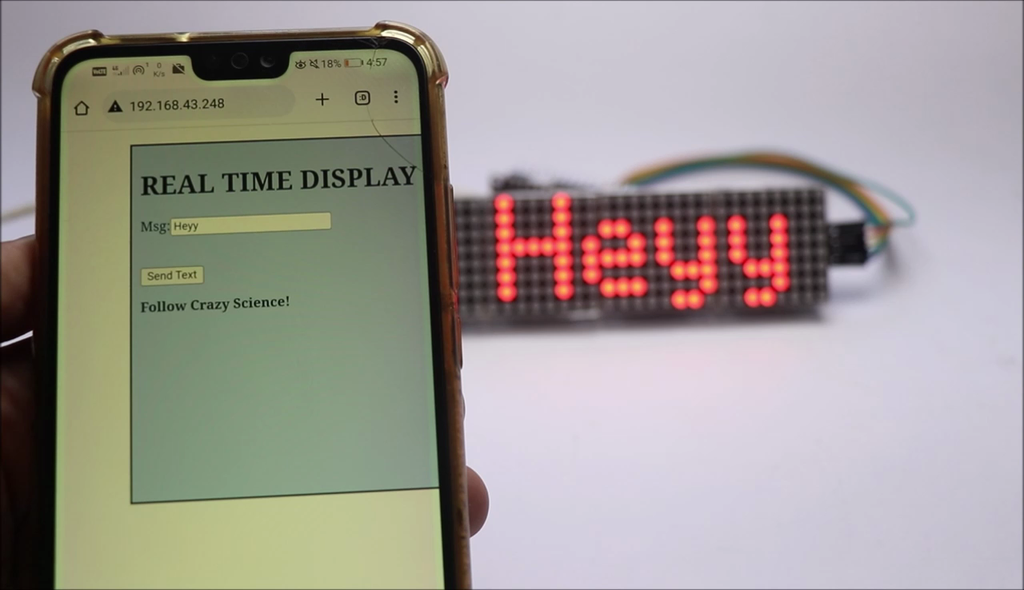

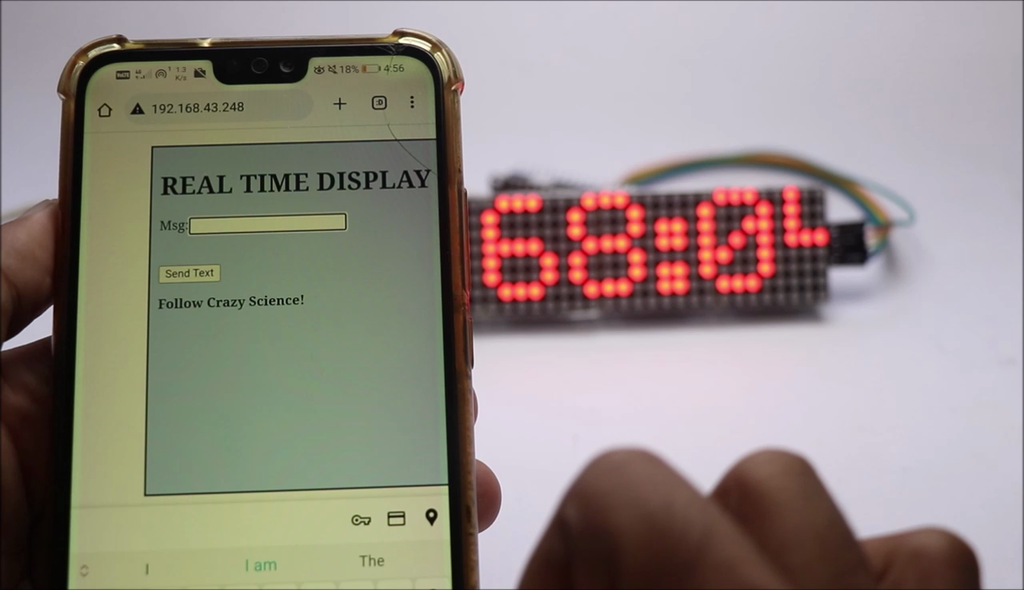

نظراً لأننا لا نستخدم أي تطبيق خارجي للتحكم في لوحة العرض فسيكون من السهل على الجميع استخدام هواتفهم كأجهزة تحكم عن بعد لعرض الرسائل على لوحة LED.
اتبع هذه الخطوات البسيطة لتنفيذ هذه العملية:
في البداية كنت قد فكرت في خياطة لوحة LED على الحقيبة، لكن هناك العديد من التعقيدات في هذا الجزء.
أهم هذه التعقيدات كانت المادة المستخدمة في الحقيبة، حيث أن لدينا لوحة مفتوحة موضوعة داخل الحقيبة، وإذا كانت المادة المستخدمة في خياطة الحقيبة تحتوي على أي مواد موصلة، فقد يؤدي ذلك إلى تلف الدائرة الكهربائية بطريقة ما.

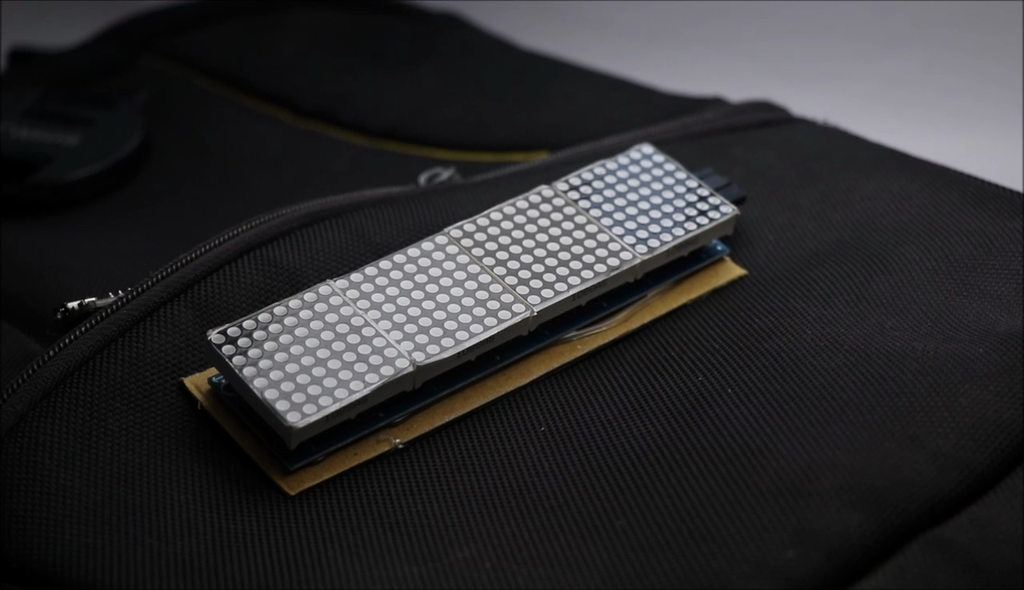

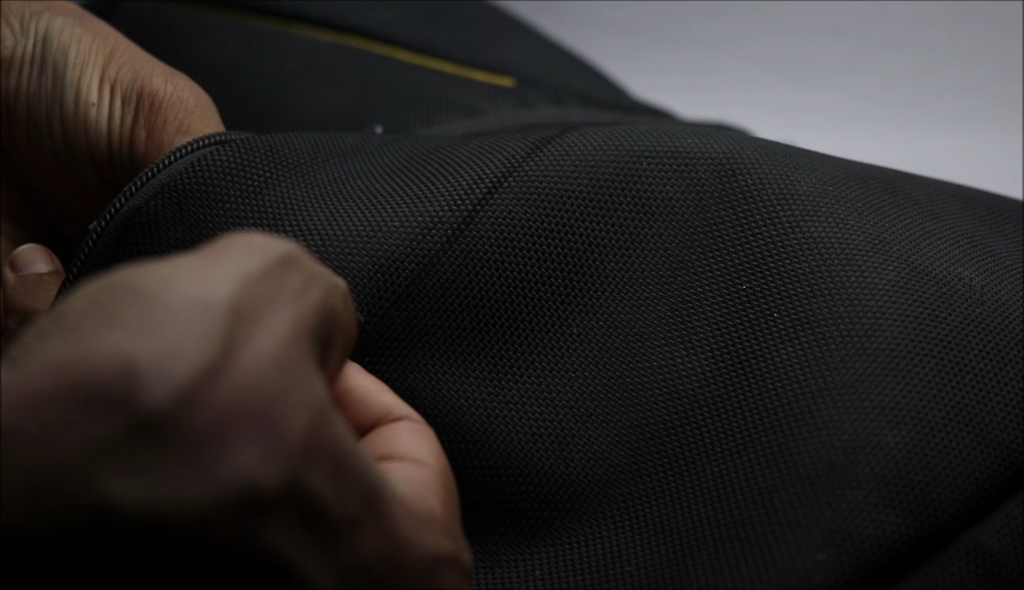

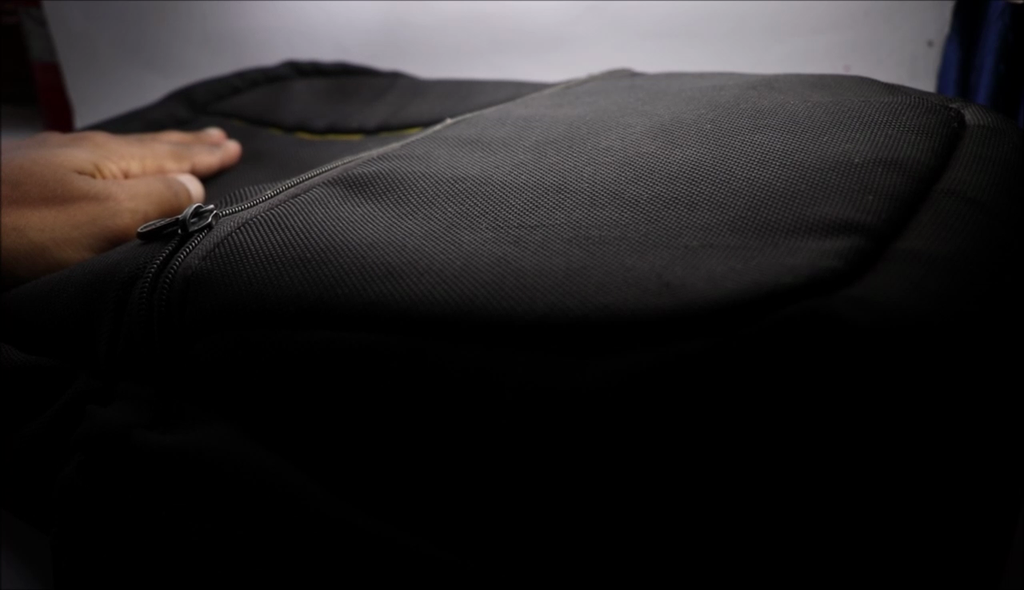

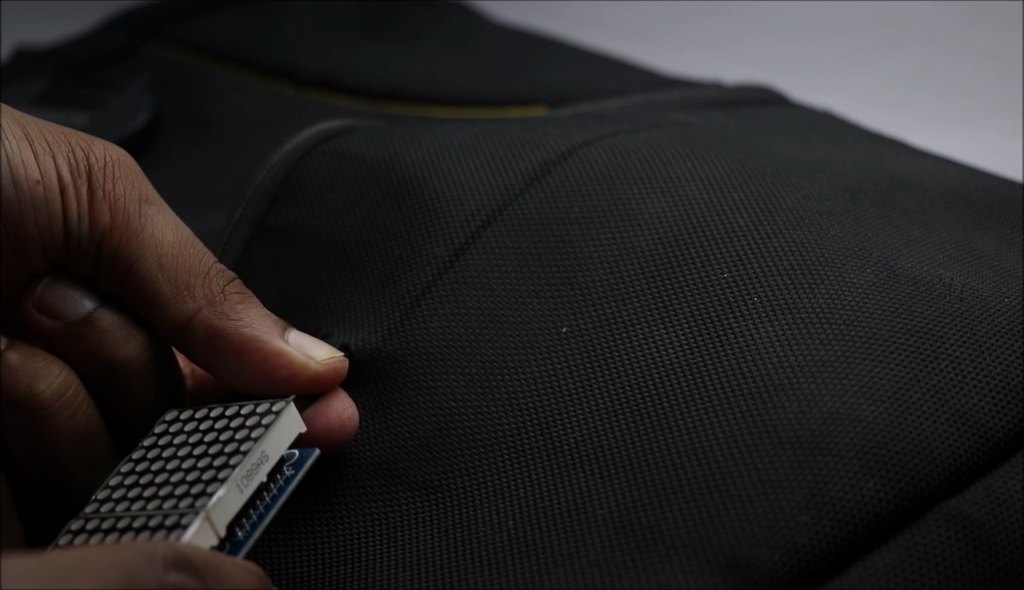

ولضمان عمل كل شيء دون مشاكل قررت وضع اللوحة على الجزء الخارجي من الحقيبة، فقمت بعمل فتحة صغيرة في الجزء الأمامي السفلي من الحقيبة وأدخلت أسلاك التوصيل، ثم أضفت اللوحة لاحقاً.

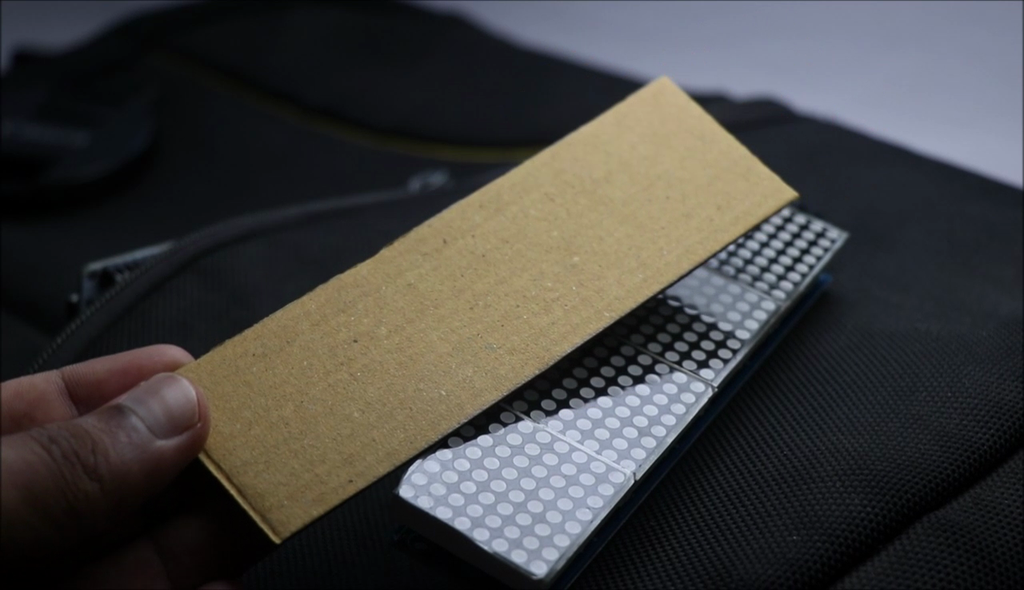

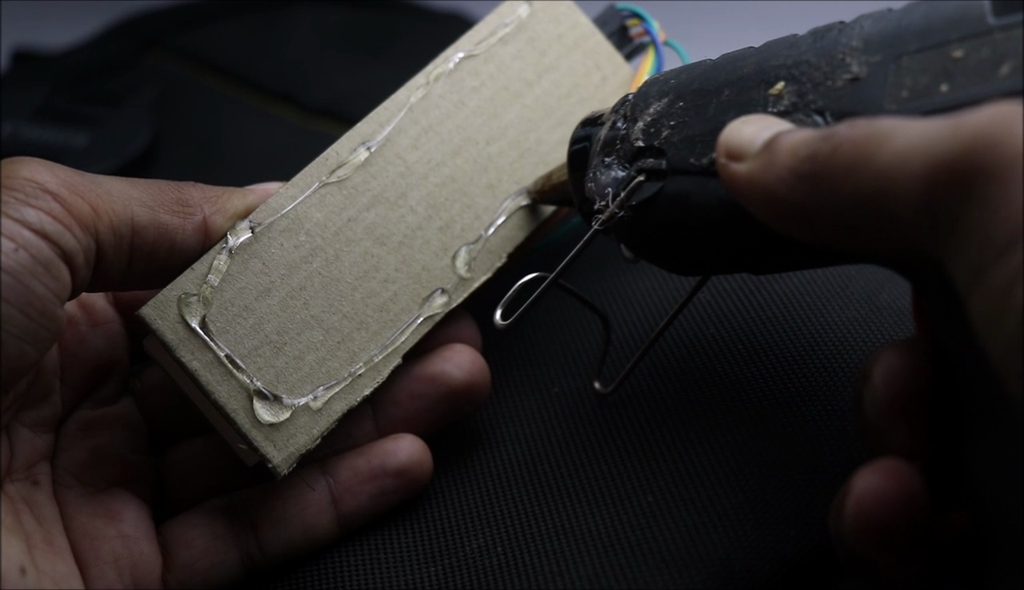

أما بالنسبة للجزء الخلفي فقد استخدمت قطعة من الكرتون لكي تعمل كطبقة عازلة بين الحقيبة والجزء الخلفي من لوحة LED.

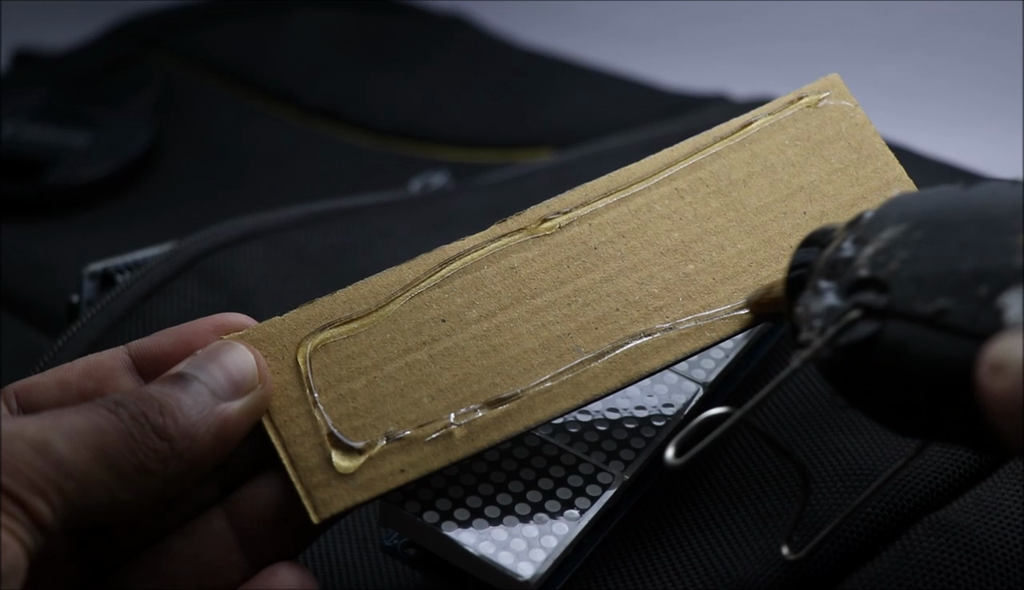

ولتثبيت كل شيء في مكانه قم باستخدام كمية كافية من الغراء الساخن ثم اترك الغراء حتى يجف تماماً.

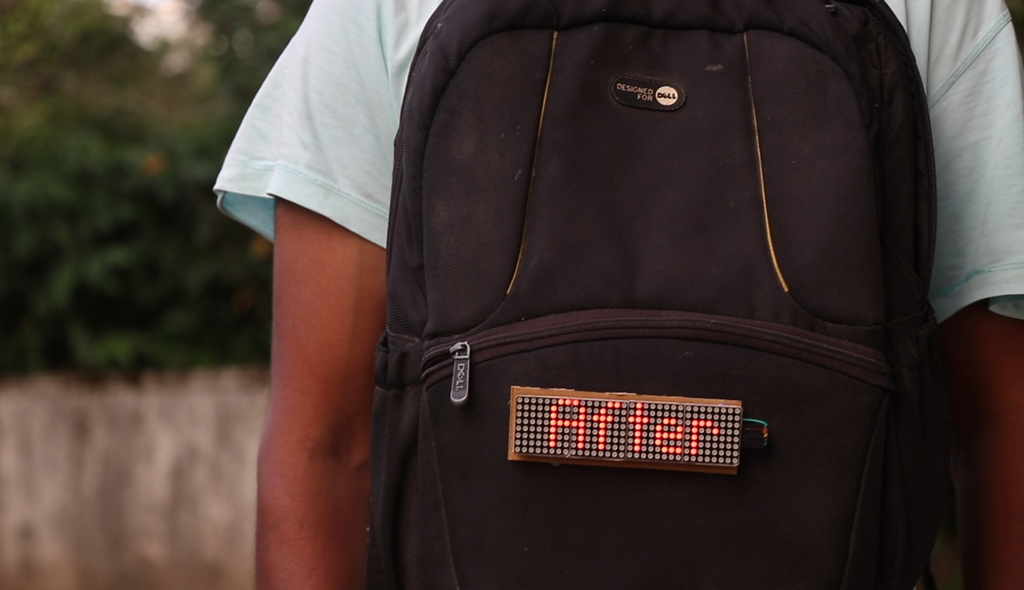

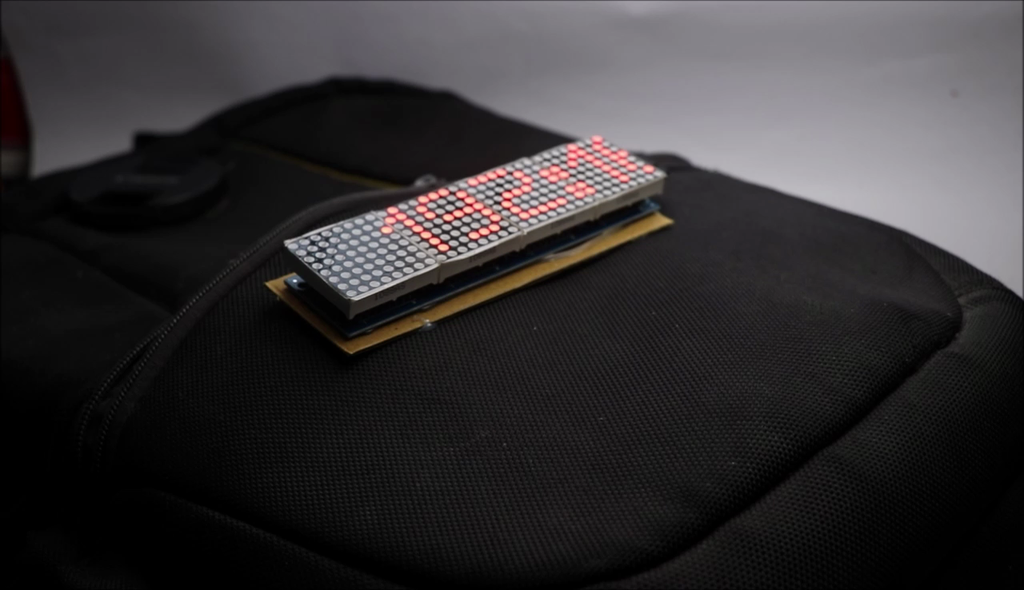

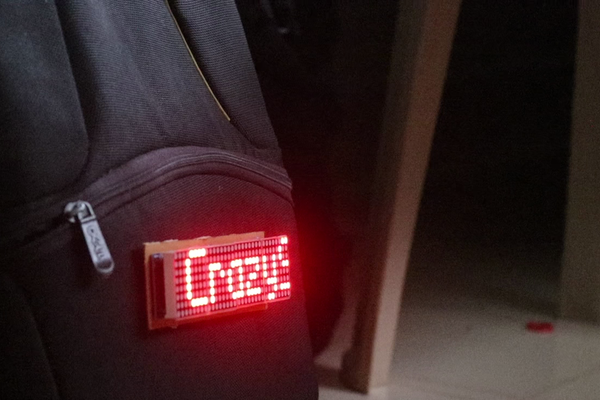

الآن أصبح بإمكاننا جذب انتباه الجميع بما نحمله على ظهورنا من تقنية منزلية الصنع، حيث يتميز هذا المشروع بعمر بطارية طويل جداً، كما أن شاشة LED حادة وواضحة بما يكفي لعرض الرسائل في الأماكن المفتوحة حتى تحت أشعة الشمس الطبيعية.
أما بالنسبة للتطويرات المستقبلية، فأنا أخطط لترقية النظام إلى شاشة RGB لعرض رسوم متحركة جذابة وأنماط متعددة الألوان، مما سيجعل الحقيبة أكثر تشويقاً وإبهاراً.
وأخيراً، إذا كانت لديكم أي استفسارات، لا تترددوا في طرحها في التعليقات وسأكون سعيداً بمساعدتكم.
