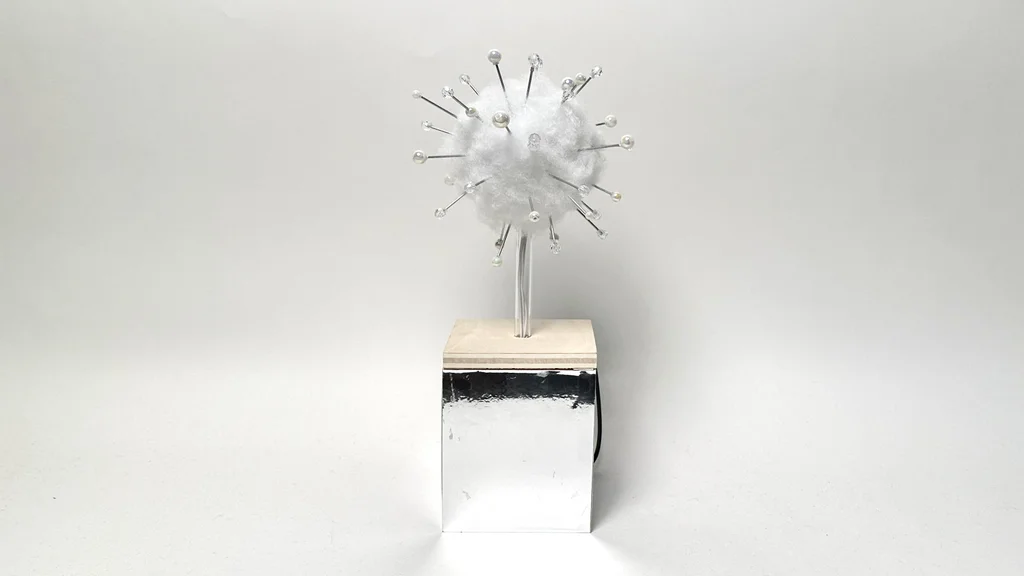

زهرة الأمنيات التفاعلية - تجربة فنية تجمع النفخ والصوت والضوء في تصميم ذكي

نقدم لكم جهازًا تفاعليًا فريدًا من نوعه يمزج بين حساسات الصوت المعتمدة على الميكروفون الخاصة بأردوينو، وتصميم يعتمد على التفاعل الحسي باللمس، حيث يأتي هذا الجهاز على شكل زهرة الهندباء، وعند قيام المستخدم بالنفخ برفق، يتم تحفيز تفاعل ساحر بين الصوت والمؤثرات البصرية المعروضة على شاشة برنامج TouchDesigner المتصلة بالحاسوب، ويعمل هذا الابتكار التفاعلي كوسيلة شخصية لتخفيف التوتر، ومنصة خيالية لتمني الأمنيات، مما يمنح الأفراد لحظات من الهدوء والهروب اللطيف من ضغوط الحياة اليومية.

المواد:

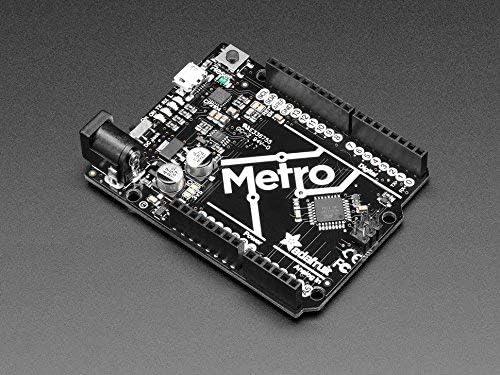

• لوحة Adafruit Metro 328 مع رؤوس توصيل – ATmega328.

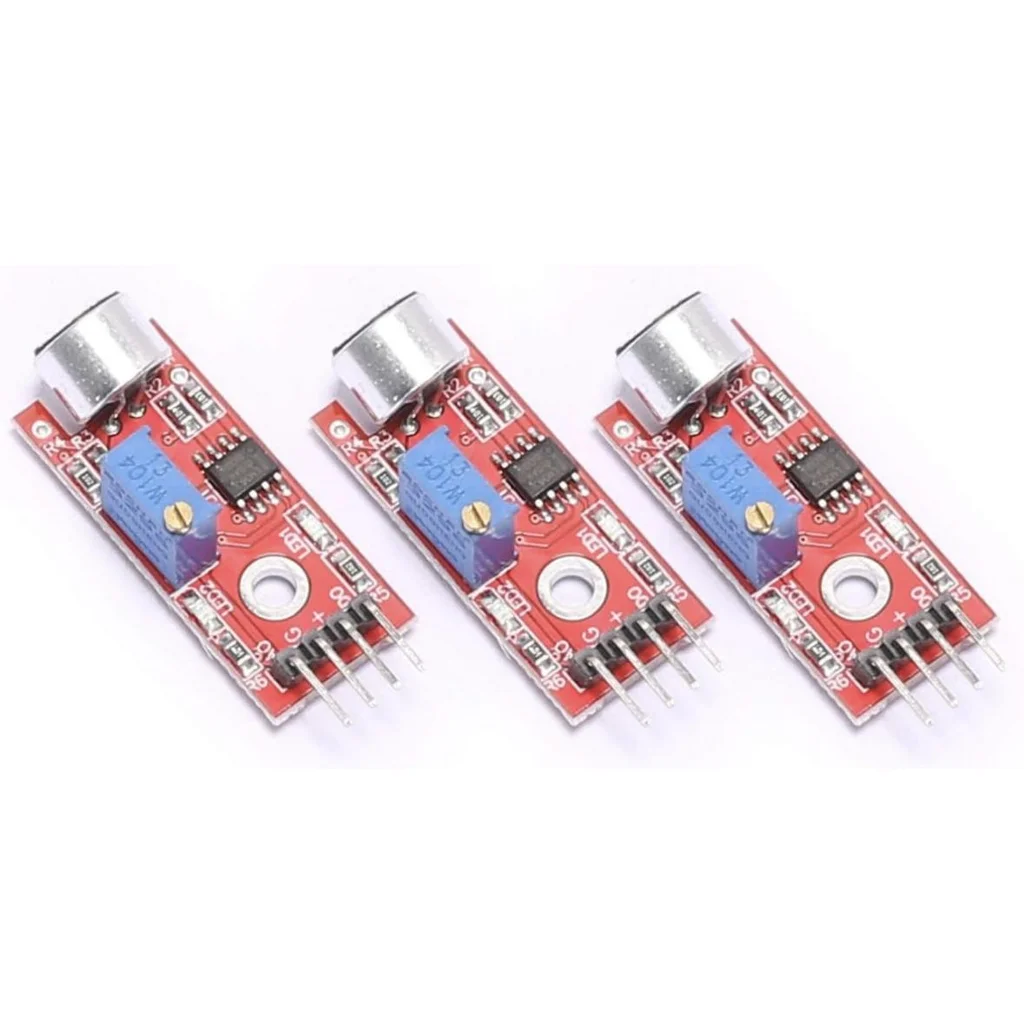

• حساس صوت بميكروفون.
• دايود إضاءة LED أبيض.
• قطن لصناعة شكل الهندباء.

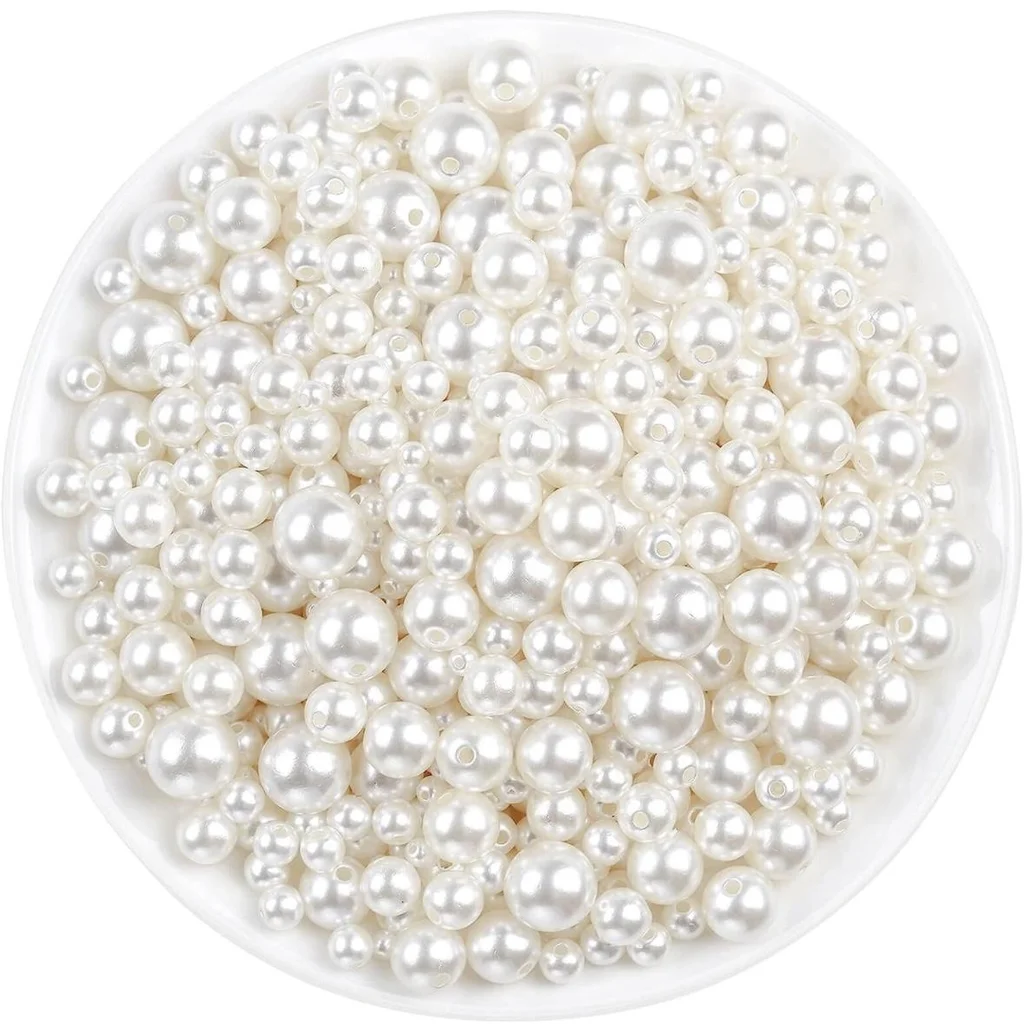

• خرز لؤلؤي.
• سلك بطول 2 متر ليكون ساق الهندباء.

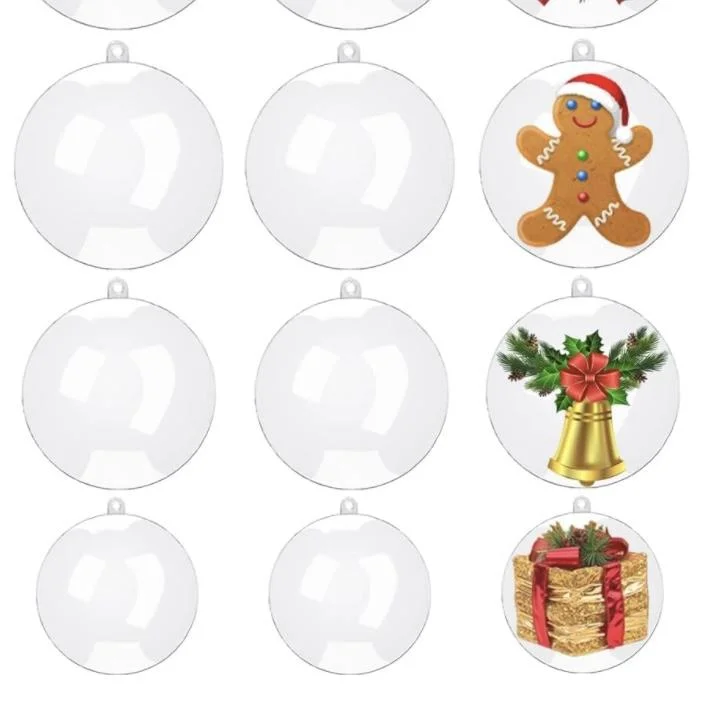

• كرة بلاستيكية شفافة قابلة للفتح بقطر 50 مم.
• لوح خشبي بسُمك 11 مم.

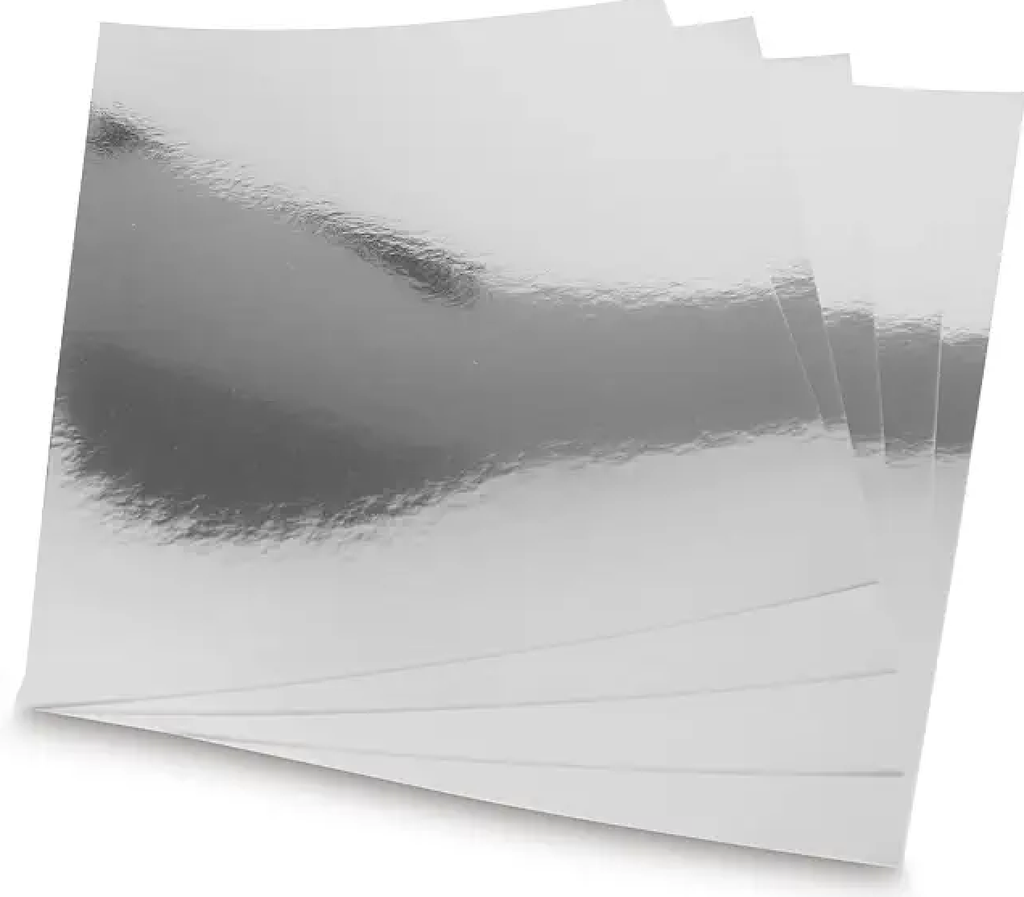

• ورق معدني فضي A3.

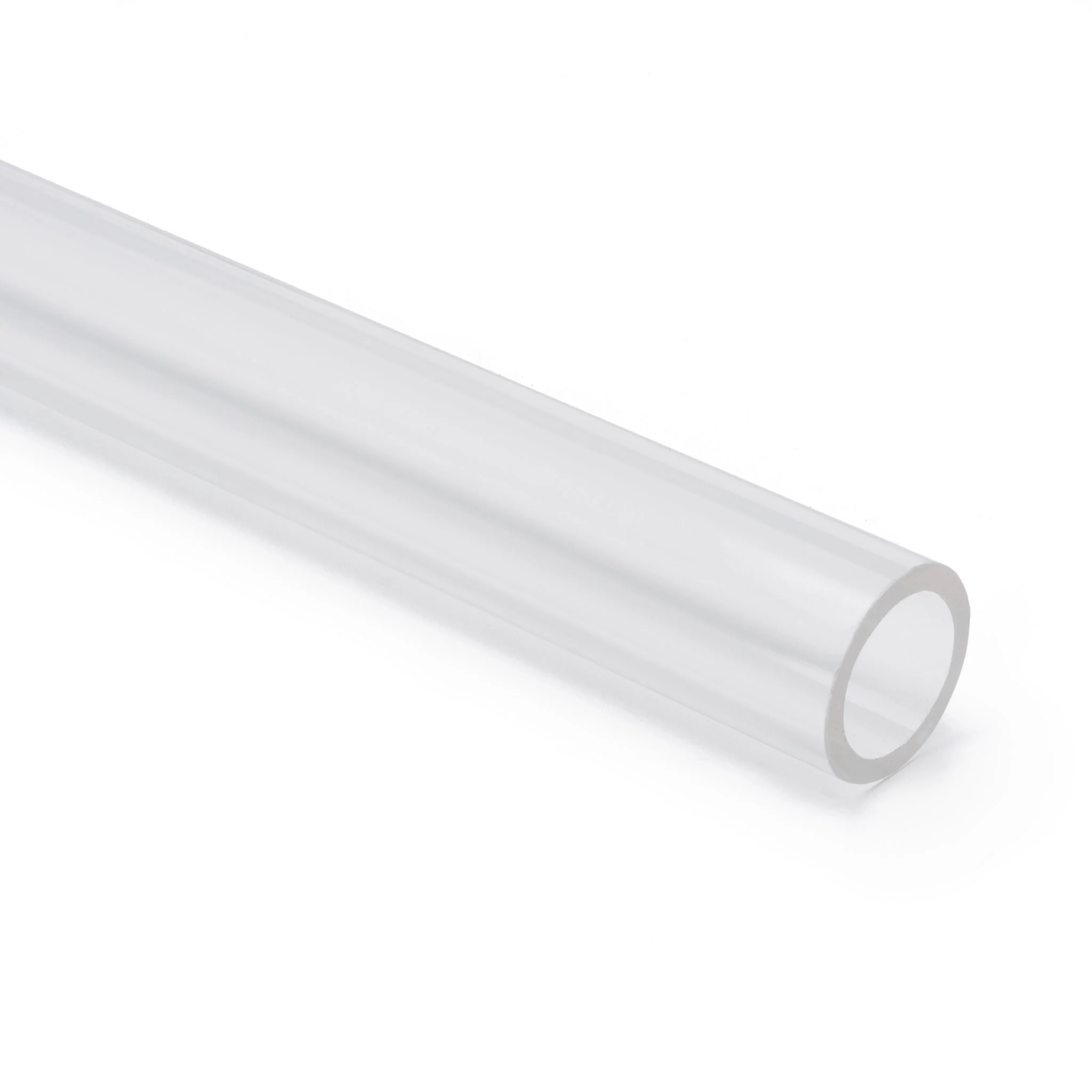

• أنبوب أكريليك دائري شفاف عديم اللون.
• حاسوب محمول.

البرمجيات:

• Arduino.
• TouchDesigner.

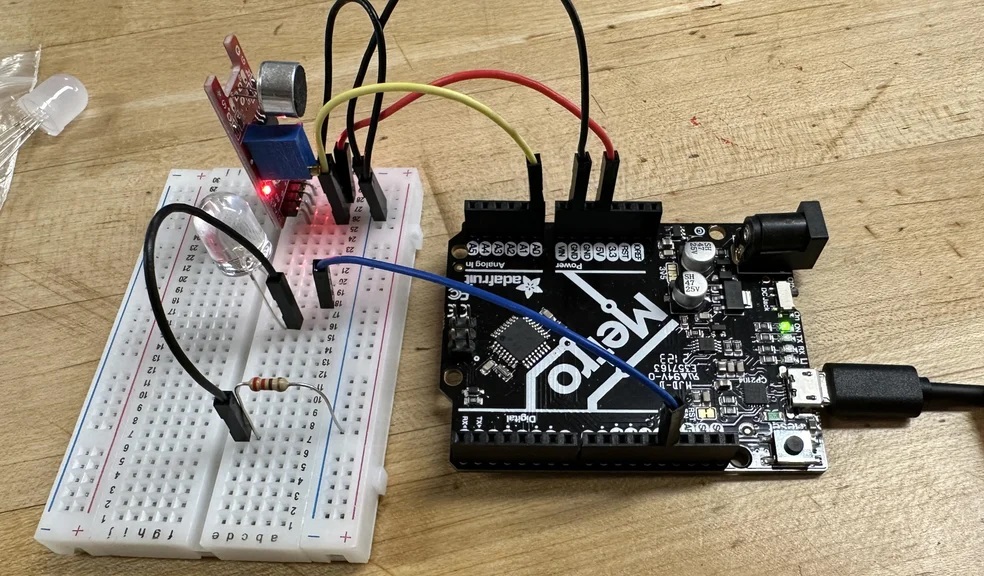

تتضمن هذه الخطوة اختبار حساس الصوت وتهيئته لضمان صحة الاتصال بين الإضاءة والصوت.

اتبع الخطوات التالية:

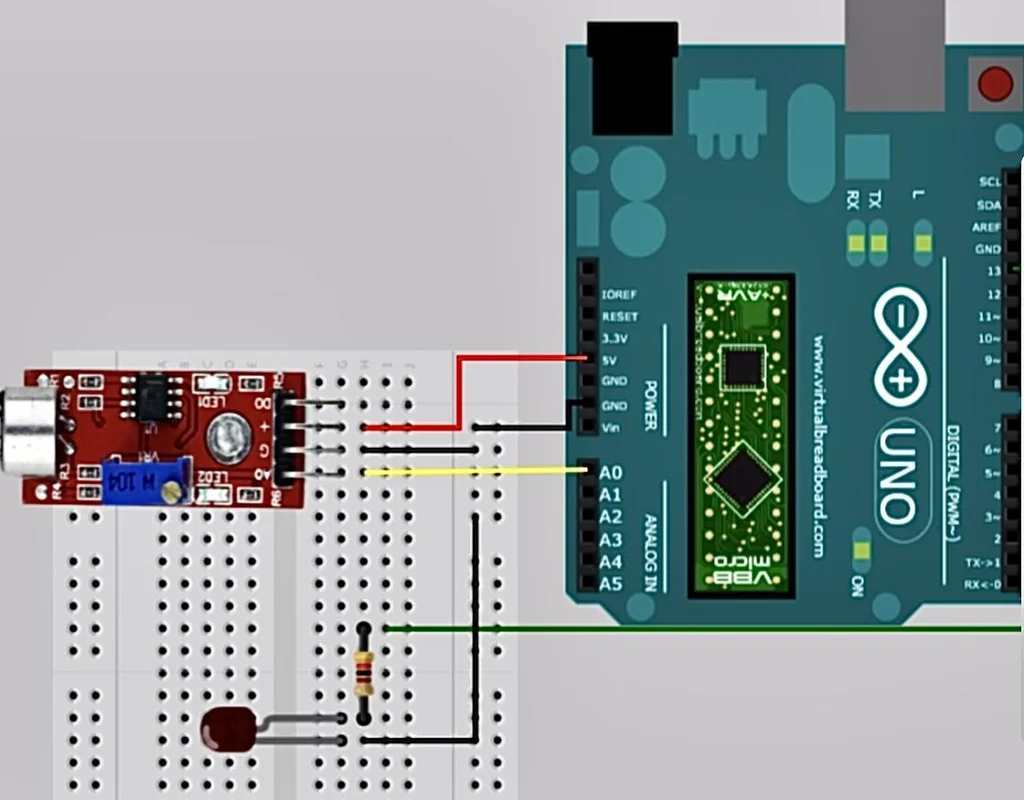

• توصيل الدائرة: قم بتوصيل الحساس، والمصباح، والمقاومة على التوازي.
• توصيل لوحة Metro: استخدم كابل USB للبيانات لتوصيل لوحة Metro بالحاسوب.

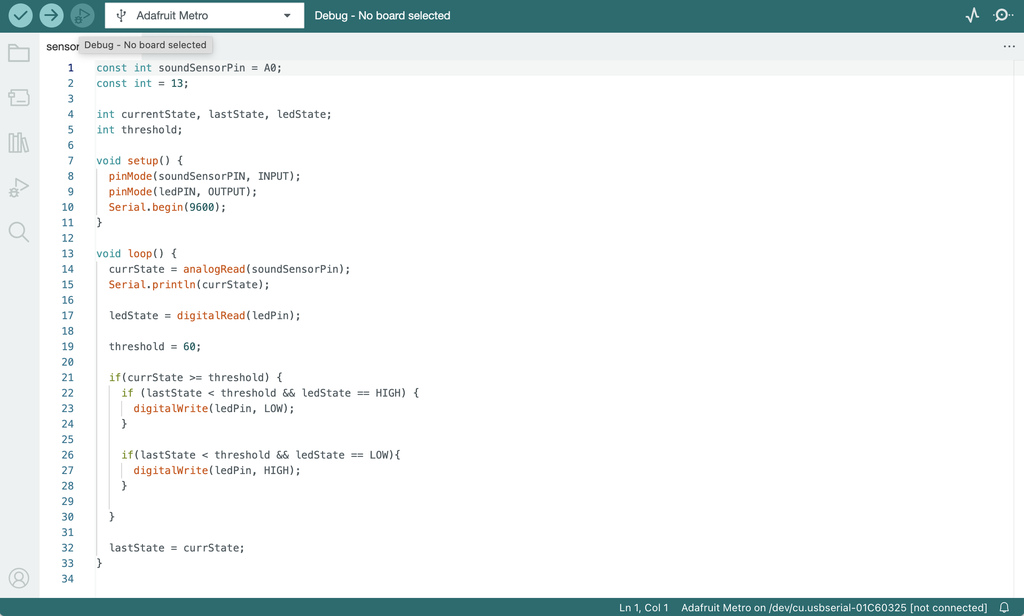

• فتح برنامج Arduino: شغّل برنامج Arduino وأدخل الكود، ثم عدّل منفذ الاتصال المناسب.
• التحقق ورفع الكود: تأكد من صحة الكود ثم قم برفعه إلى اللوحة.

اضغط هنـــا لتحميل كود مستشعر الصوت.

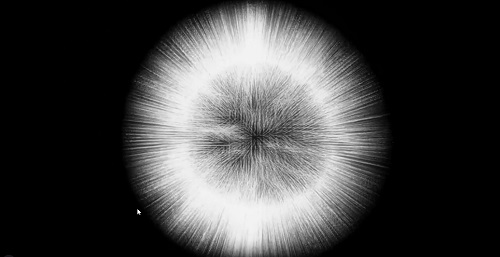

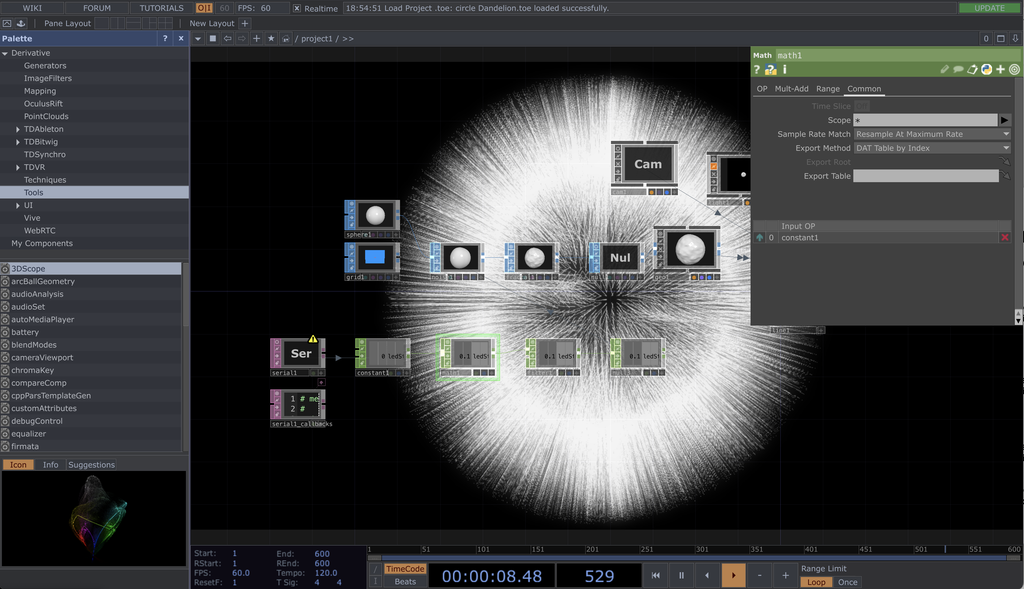

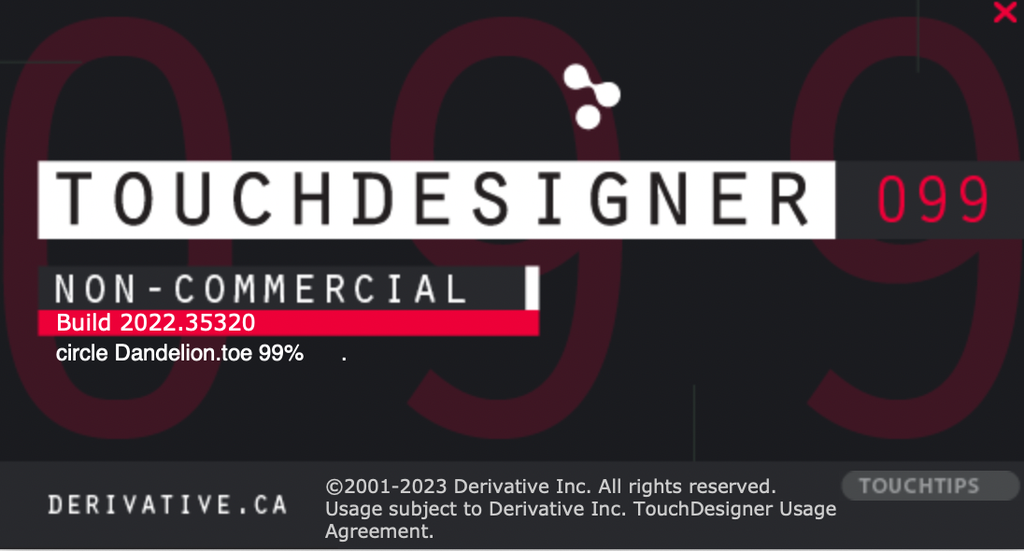

يعد الربط بين Arduino وTouchDesigner خطوة أساسية لاختبار التفاعل بين الصوت والضوء، وتهدف هذه المرحلة إلى إجراء اختبار للتأثيرات البصرية لمحاكاة تطاير بذور الهندباء عند النفخ، وبما أنك ترغب في إنشاء مؤثرات بصرية داخل TouchDesigner وربط حساسات Arduino في الوقت نفسه لتغيير القيم ديناميكيًا داخل ملف TouchDesigner، اتبع الخطوات التالية:

• إنشاء ملف TouchDesigner جديد: ابدأ بإنشاء مشروع جديد داخل البرنامج.
• بناء المشغلات المعروضة: قم بإعداد الـ Operators كما هو موضح في التصميم.
• إنشاء منفذ تسلسلي جديد لربط Arduino: أضف مكونًا جديدًا لإنشاء اتصال Serial مع Arduino، مما يسمح بتواصل مباشر في الزمن الحقيقي بين Arduino وTouchDesigner.

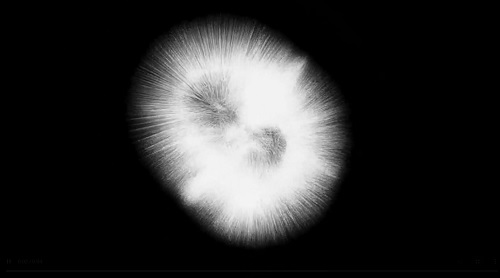

• إنشاء نافذة لمعاينة المؤثرات: أضف نافذة عرض داخل TouchDesigner لمراقبة المؤثرات والتأكد من استجابتها الفورية لبيانات الحساس.

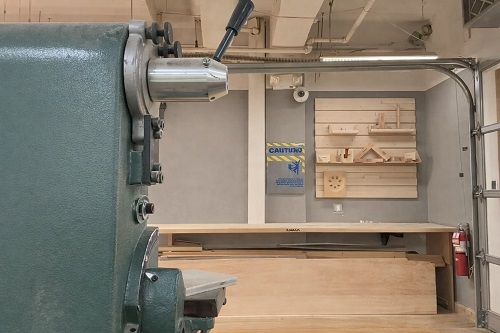

تتضمن هذه الخطوة التصنيع اليدوي لهيكل جهاز الهندباء، اتبع التعليمات التالية:

• قياس أبعاد الألواح الخشبية الستة: ابدأ بقياس أبعاد جميع الجوانب، ويمكنك تحديد الحجم حسب تفضيلك الشخصي، وكمرجع يمكن اعتماد ارتفاع كلي 11 سم وعرض 10 سم.

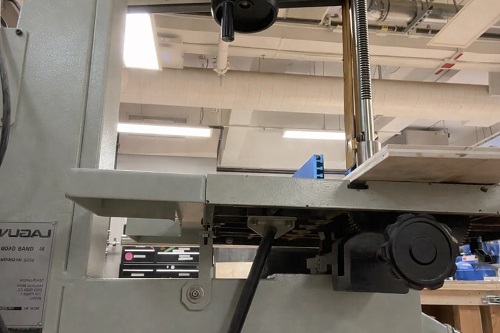

• القص باستخدام الأدوات: استخدم الأدوات المناسبة لقص الألواح حسب الأبعاد المحددة مع الالتزام بإجراءات السلامة.
• الصنفرة: بعد القص قم بصنفرة الحواف والأسطح للحصول على تشطيب ناعم.
• حفر فتحة بقطر 1 سم في أحد الألواح: اختر لوحًا واحدًا وقم بحفر فتحة لتمرير كابل البيانات من خلالها.
• ترك فتحة للغطاء: خصص أحد الألواح ليكون غطاءً، واستخدم غراء خشب مخصص للصق الألواح الخمسة المتبقية معًا مع ترك فتحة للغطاء.
• لصق الورق المعدني الفضي على سطح الألواح الخشبية.

تساعدك هذه الخطوات على بناء الهيكل اليدوي لجهاز الهندباء، مع ضرورة الالتزام بقواعد السلامة أثناء استخدام الأدوات واتباع تقنيات النجارة الصحيحة.

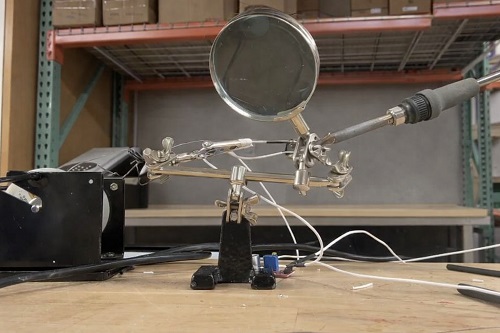

تتضمن هذه الخطوة لحام دائرة Arduino المجمعة، اتبع التعليمات التالية:

• تحضير دائرة Arduino بعد اختبارها: تأكد من أن الدائرة قد تم اختبارها وتصحيحها وجاهزة للتجميع النهائي.
• لحام التوصيلات: استخدم كاوية لحام لتثبيت التوصيلات بين مكونات الدائرة المختلفة بشكل محكم مع تجنب اللحام البارد.
• عزل الأسلاك المكشوفة باستخدام حماية مطاطية: حدد أي أسلاك مكشوفة وقم بتغطيتها بأغلفة مطاطية أو أنابيب انكماش حراري لمنع حدوث قصر كهربائي.
• تطبيق الحرارة باستخدام مسدس حراري: في حال استخدام أنابيب الانكماش قم بتسخينها لتلتف بإحكام حول الأسلاك وتوفر عزلًا كاملًا.
• فحص الجودة: بعد الانتهاء افحص الدائرة بالكامل للتأكد من ثبات جميع التوصيلات وعدم وجود أي أسلاك مكشوفة.

باتباع هذه الخطوات يمكنك لحام دائرة Arduino بشكل آمن ومتين مع حماية كهربائية كاملة.

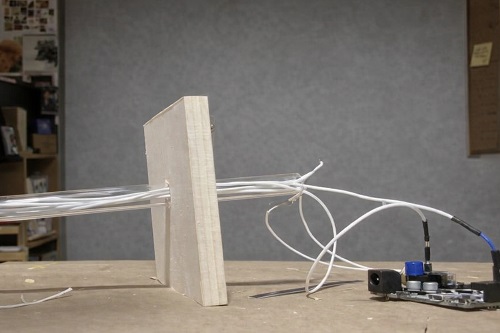

تتضمن هذه الخطوة دمج الأنابيب البلاستيكية المقطوعة مع الألواح الخشبية المجمعة، اتبع الخطوات التالية:

• تمرير الأنابيب عبر الفتحات الصغيرة: أدخل الأنابيب البلاستيكية في الفتحات المخصصة بكل لوح مع التأكد من تطابق الأقطار لضمان تثبيت محكم.
• تمرير الأسلاك داخل الأنابيب: قم بإدخال الأسلاك الملحومة داخل الأنابيب البلاستيكية لإخفائها وتحسين المظهر العام مع توفير حماية إضافية لها.

تضمن هذه الخطوات دمجًا متينًا ومنظمًا بين الأسلاك والأنابيب والهيكل الخشبي، وتأكد من توصيل جميع العناصر بإحكام، وتجنب تلف الأسلاك، وحافظ على استقرار الهيكل ككل، مما يوفر قاعدة مستقرة ومرتبة لجهاز الهندباء.

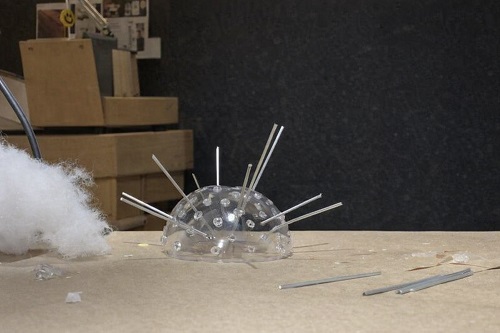

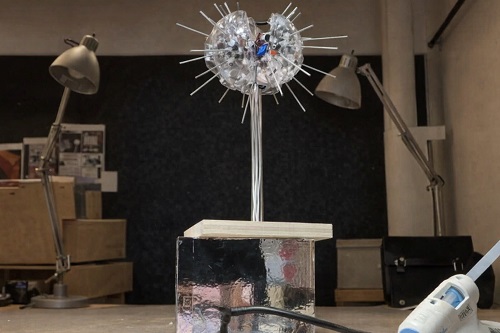

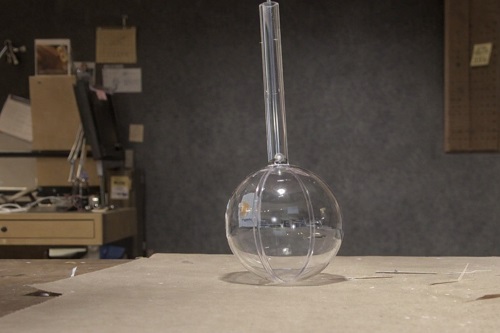

تتضمن هذه الخطوة تصنيع خيوط الهندباء، اتبع التعليمات التالية:

• إنشاء تجاويف في الكرات البلاستيكية: استخدم أداة قادرة على إذابة البلاستيك بدرجة حرارة عالية لإنشاء تجاويف في طرفي الكرات مع الحذر من توسيع الطرف السفلي أكثر من اللازم.
• تثبيت الكرات البلاستيكية الشفافة مع الأنابيب: استخدم مسدس الغراء لتثبيت الكرات بإحكام على الأنابيب البلاستيكية.
• حفر ثقوب في الكرات البلاستيكية: استخدم أداة حرارية لعمل ثقوب صغيرة متعددة على سطح الكرات لتمرير الأسلاك.
• قص وتمرير الأسلاك: قم بقص الأسلاك إلى أجزاء صغيرة ومررها عبر الثقوب الموجودة في الكرات.

تسهم هذه الخطوات في تكوين خيوط الهندباء التي تمنح التأثير البصري المميز عند تفاعلها مع النفخ.

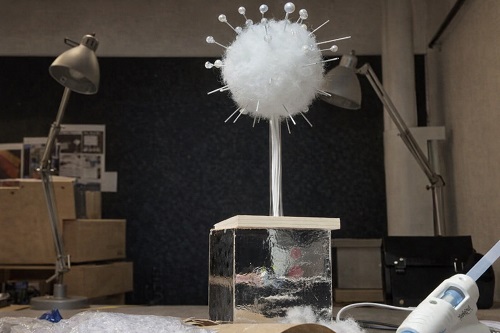

تتضمن هذه الخطوة تجميع الكرات الصغيرة وتثبيتها على الصندوق الخشبي، اتبع التعليمات التالية:

• تجميع الكرات الصغيرة مع الصندوق الخشبي: تأكد من اكتمال التجميع لكلا الجزأين.
• إضافة الغراء الساخن إلى الكرات البلاستيكية: قم بلصق كرات القطن على سطح كل كرة لمنحها مظهر بذور الهندباء.
• تثبيت اللآلئ والخرز الزخرفي: استخدم الغراء الساخن لتثبيت اللآلئ والخرز أعلى أطراف الأسلاك لإضافة لمسة جمالية.

تساعد هذه الخطوات على تعزيز المظهر الجمالي النهائي لجهاز الهندباء وإضفاء طابع فني مميز.

توصيل حساس Arduino بالحاسوب: تأكد من توصيل الحساس بشكل صحيح وقم برفع الكود باستخدام برنامج Arduino.

• إغلاق واجهة Arduino وفتح TouchDesigner: أغلق برنامج Arduino ثم افتح TouchDesigner على الحاسوب.
• النفخ باتجاه الحساس: قم بتوجيه الهواء نحو الحساس باستخدام النفس أو أي مصدر هواء آخر.
• مراقبة زهرة الهندباء: لاحظ استجابة الجهاز وتفاعل المؤثرات البصرية مع إشارة الحساس واستمتع بالنتيجة النهائية.

ترشدك هذه الخطوات إلى اختبار التفاعل الكامل بين حساس Arduino وTouchDesigner والاستمتاع بتجربتك التفاعلية النهائية.

لتحميل كود زهرة الأمنيات التفاعلية اضغط هنـــا - خطوة رقم 8
