مرحبًا بكم جميعاً، في هذا المشروع الممتع سنقوم بصنع شبح صغير بعيون مضيئة مرعبة باستخدام مصابيح LED، فهو مثالي لإضفاء أجواء ممتعة في زوايا المنزل المظلمة خلال الاحتفالات.
أدوات اختيارية:

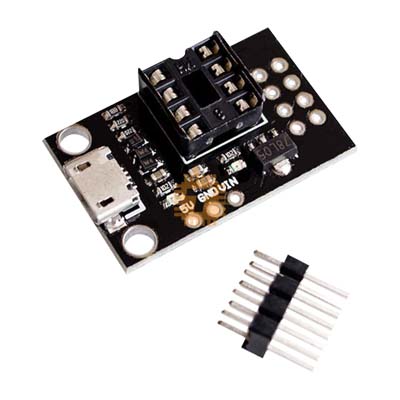

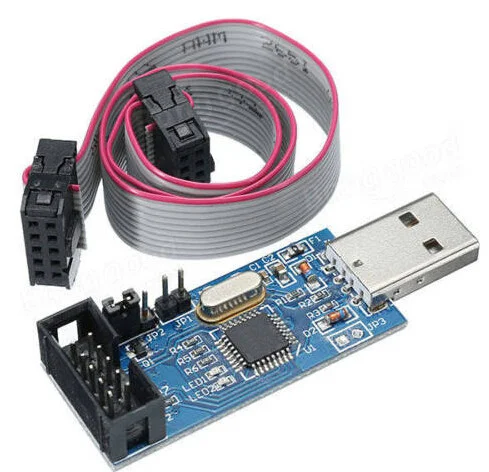

لبرمجة الميكروكنترولر يمكنك اتباع هذا الدليل التعليمي الشامل الموجود على موقع يدويات من هنـــا، باستخدام لوحة المبرمج وUSBasp، فإن هذا الدليل كان مفيدًا جدًا لي أثناء تنفيذ المشروع.
أما الكود البرمجي المستخدم في هذا المشروع فيمكنك تحميله من الرابط المرفق في هذه الخطوة، فهو مصمم خصيصًا لجعل العيون تضيء وتنطفئ تلقائيًا في الظلام.
لتحميل الكود البرمجي لعيون الليد اضغط هنــا مباشرة.
قبل البدء بعملية اللحام من الضروري اختبار الدائرة الإلكترونية للتأكد من نجاح عملية برمجة المعالج الدقيق ATtiny وعمل الدائرة كما هو متوقع، وأيضًا التأكد من استجابة المصابيح للضوء المحيط.

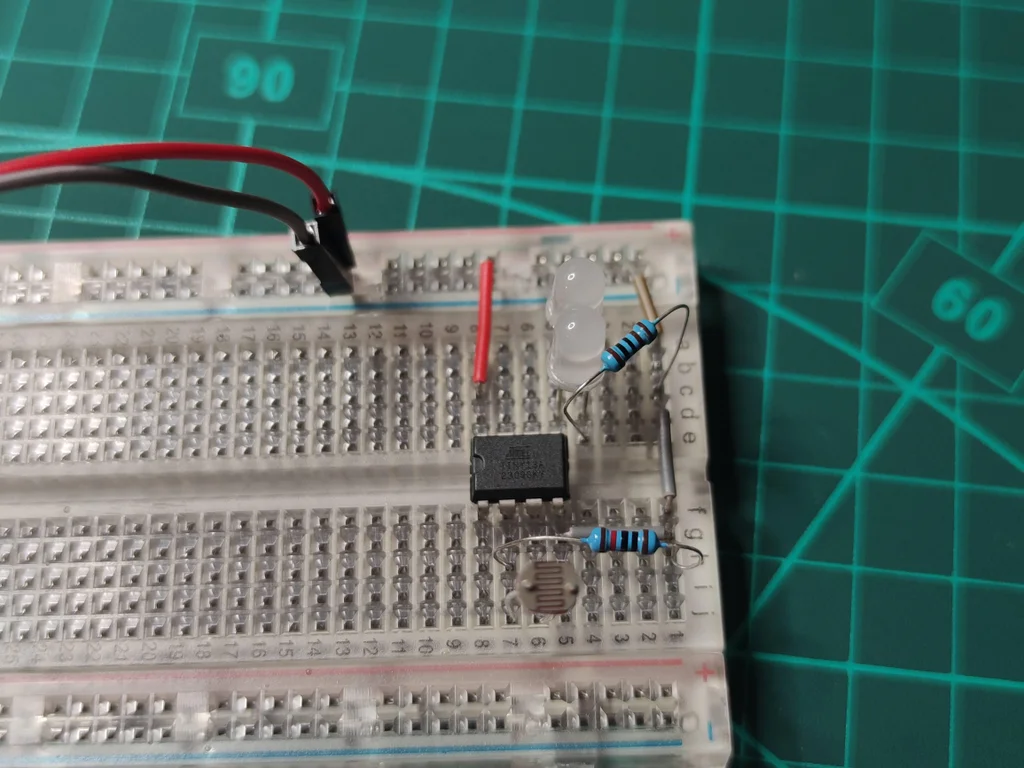

ولإجراء هذا الاختبار قمت باستخدام لوحة تجارب (breadboard) وأسلاك توصيل ولوحة حماية بطارية 18650 لتوفير الطاقة.
يمكنك العثور على نموذج ثلاثي الأبعاد جاهز للطباعة من هنــا (مع الشكر لمصممه الأصلي).

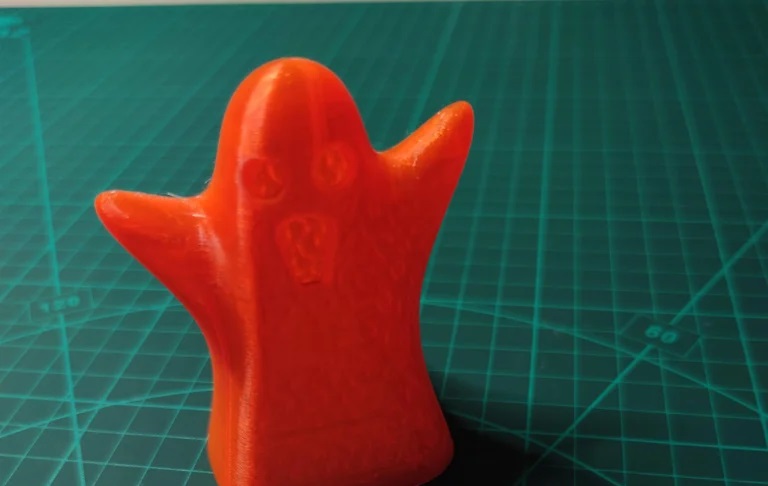

ولطباعة النموذج قمت باستخدام خامة PLA شبه شفافة بلون برتقالي نيون، والتي تسمح بنفاذ ضوء المصابيح LED خلال رأس الشبح، مما يعطي تأثيرًا مرئيًا رائعًا.

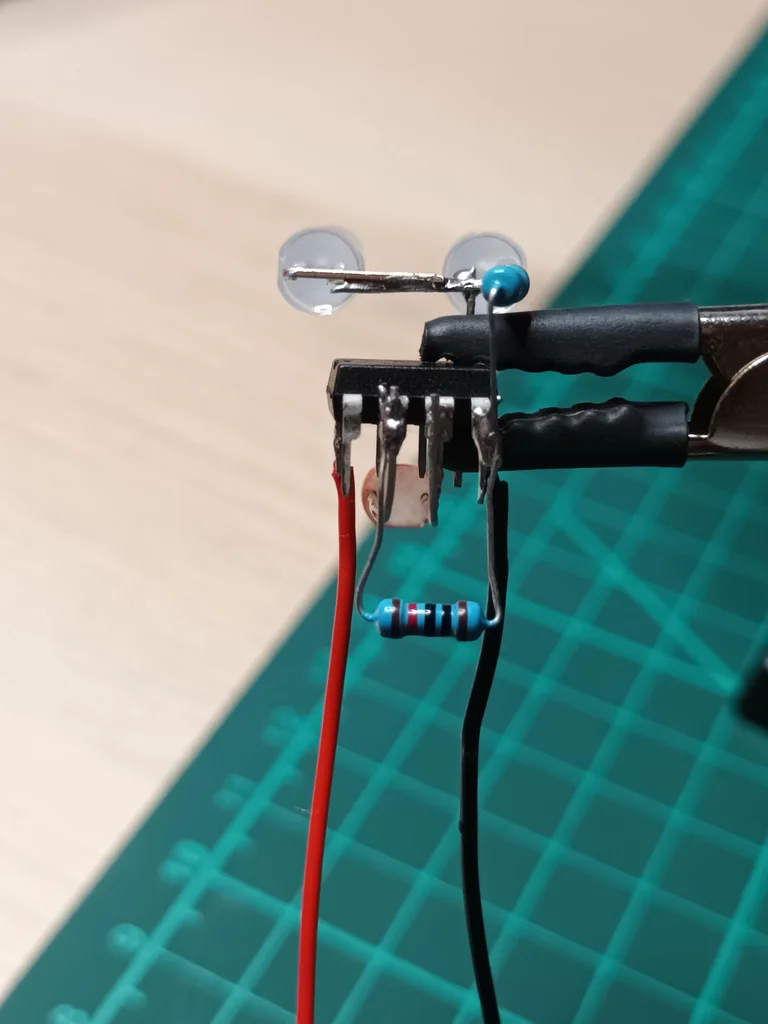

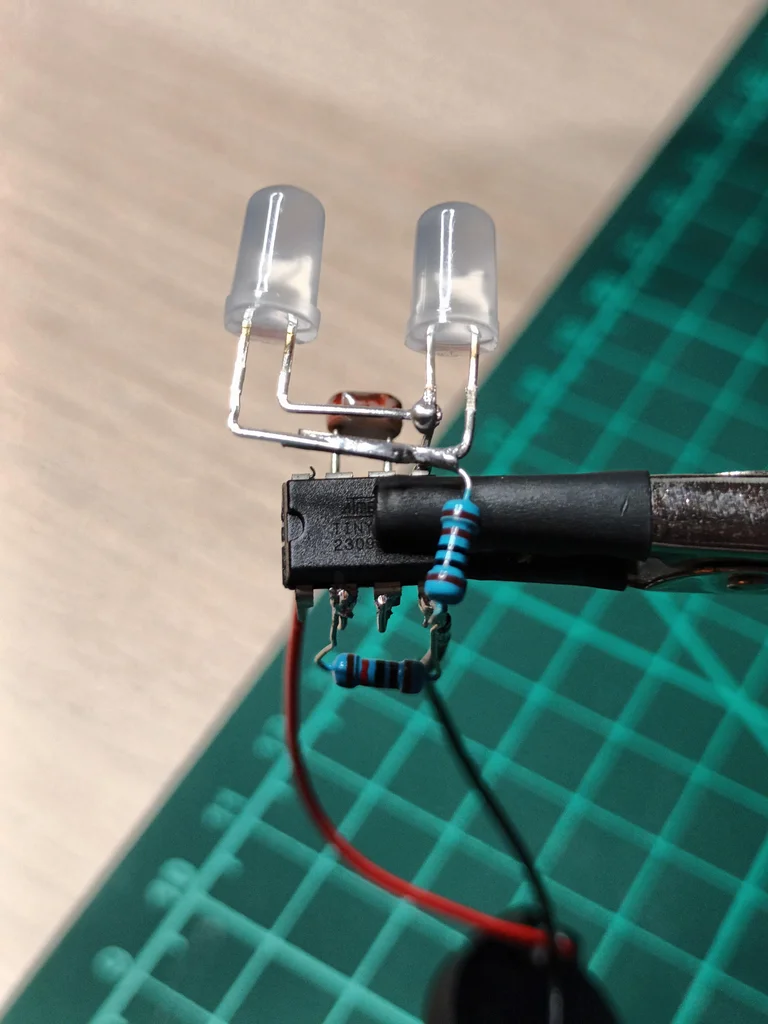

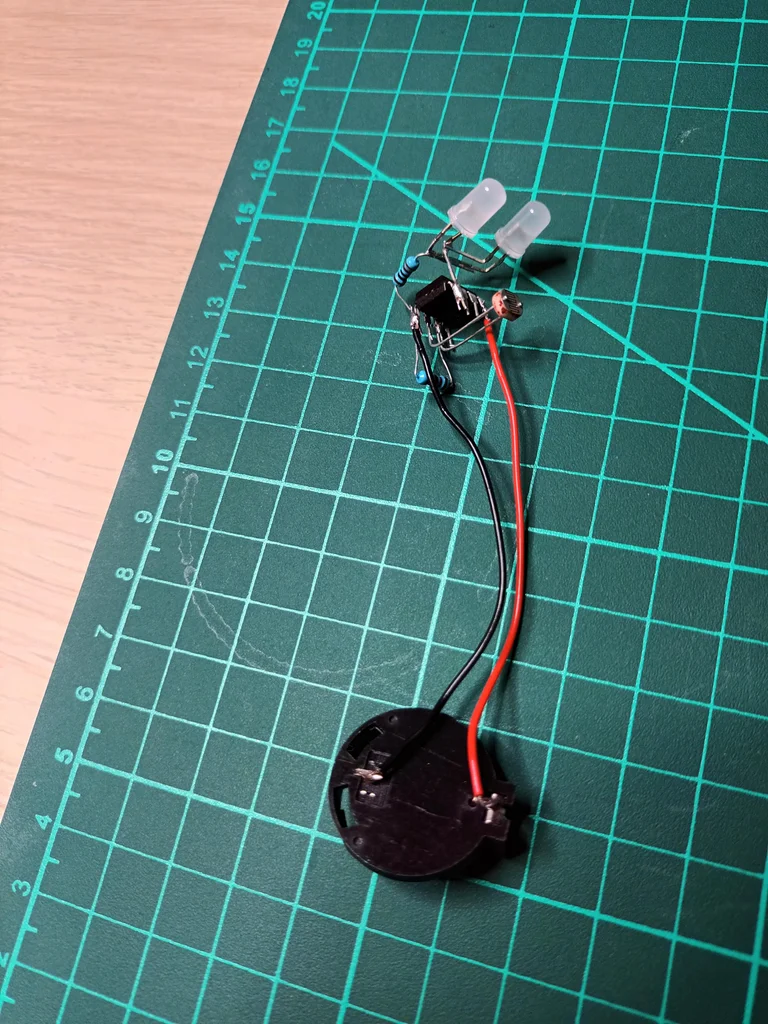

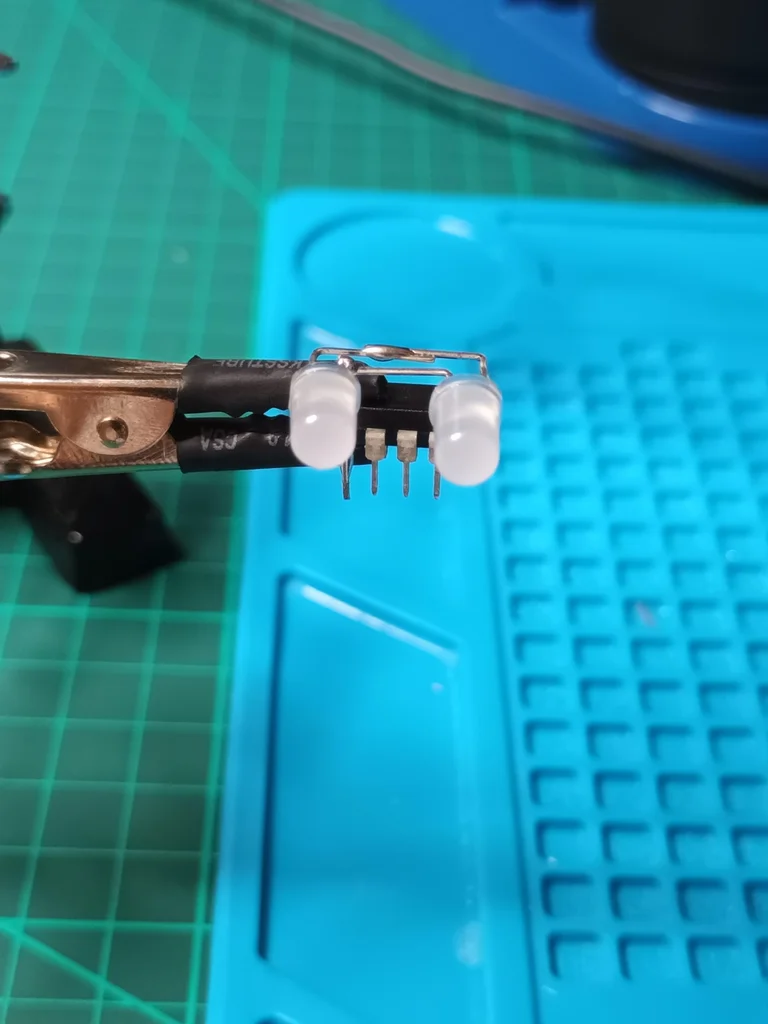

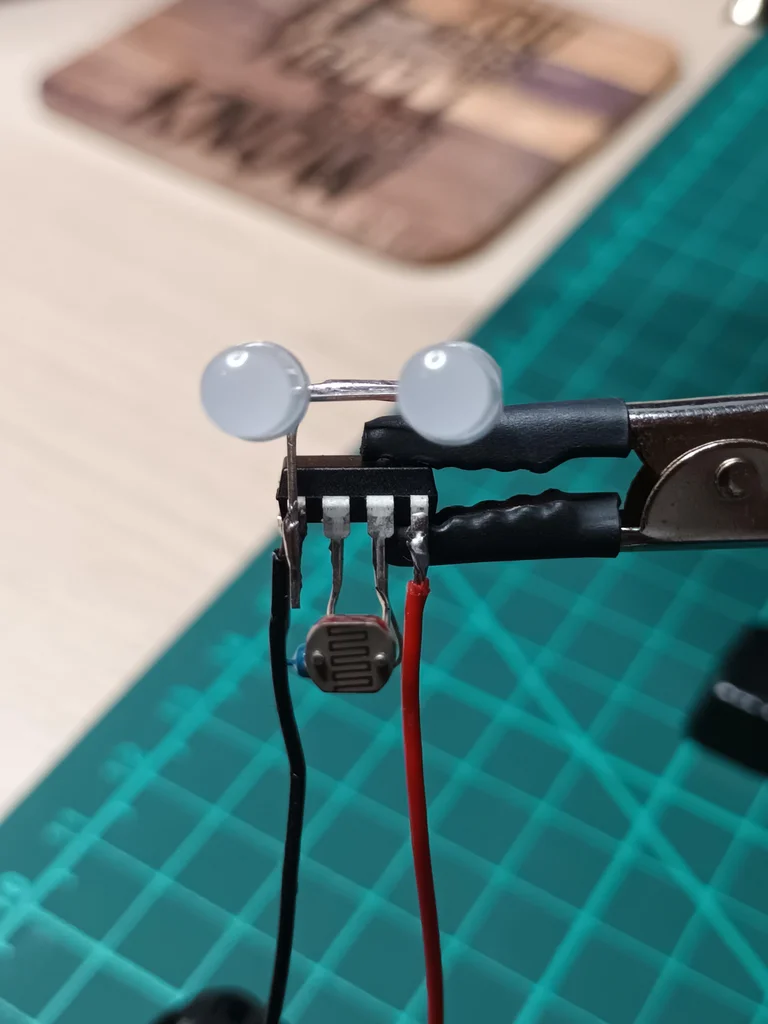

والآن بعد التأكد من عمل الدائرة بشكل صحيح ابدأ بلحام المكونات وفقًا للمخطط الكهربائي، ولا داعي للقلق بشأن المساحة فهناك متسع داخل رأس الشبح لوضع جميع المكونات دون الحاجة إلى تصغيرها بشكل مفرط.

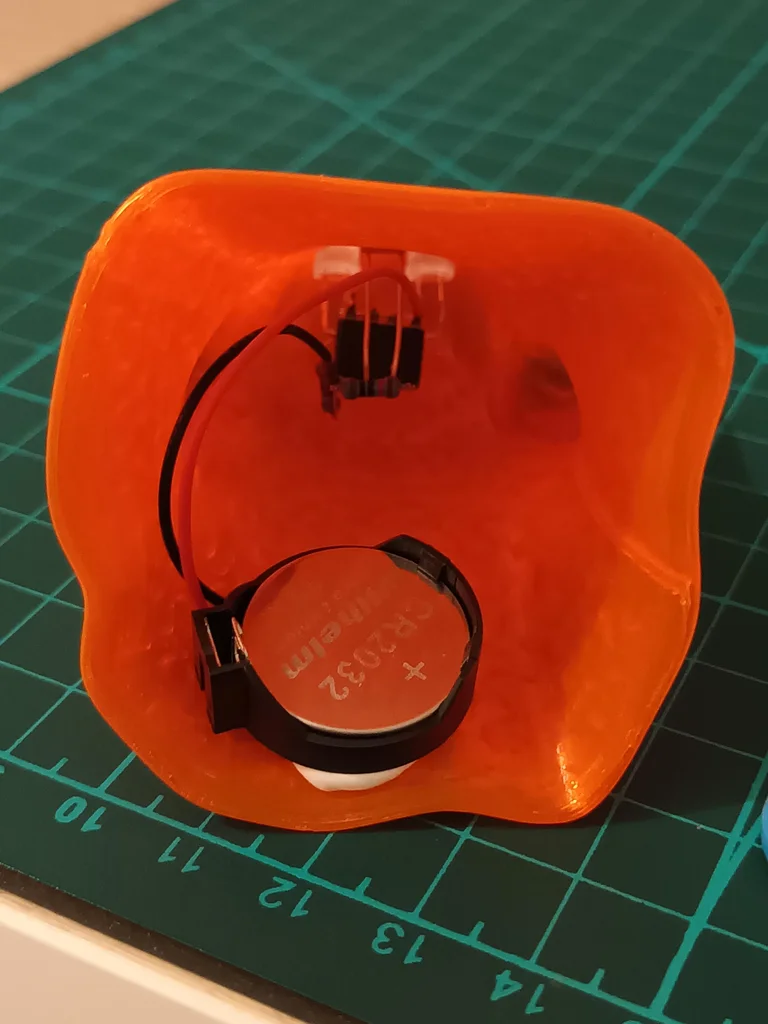

بعد الانتهاء من اللحام قم بوضع المجموعة الإلكترونية بالكامل داخل رأس الشبح بعناية، ثم قم بتثبيت حامل البطارية على الجانب باستخدام اللاصق، ثم أغلق التمثال بحذر، وبعد ذلك أطفئ الأضواء وانتظر حتى تضيء عيون LED المرعبة
فإذا كان كل شيء يعمل بشكل صحيح، يمكنك الآن إخفاء الشبح الصغير في أي زاوية مظلمة بالمكان لخلق مفاجأة مسلية لضيوفك.
أود أن أعرب عن امتناني لمصممي الدائرة الكهربائية المرجعية، وكذلك النموذج ثلاثي الأبعاد.
وأخيراً أتمنى أن تكونوا قد استمتعتم بهذا المشروع البسيط والممتع، وإذا كانت لديكم أي استفسارات لا تترددوا في طرحها.
شكرًا لقراءتكم.
