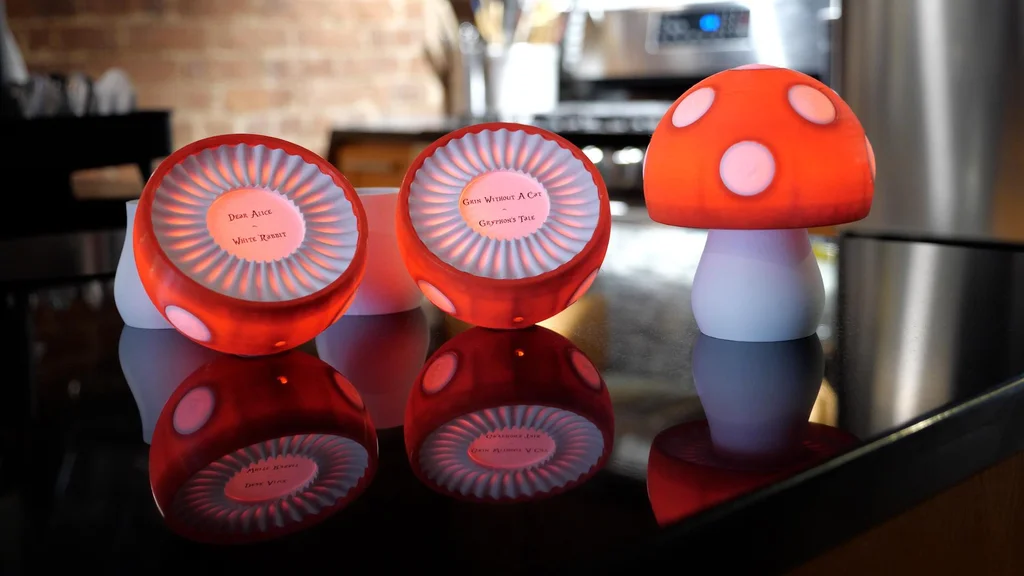

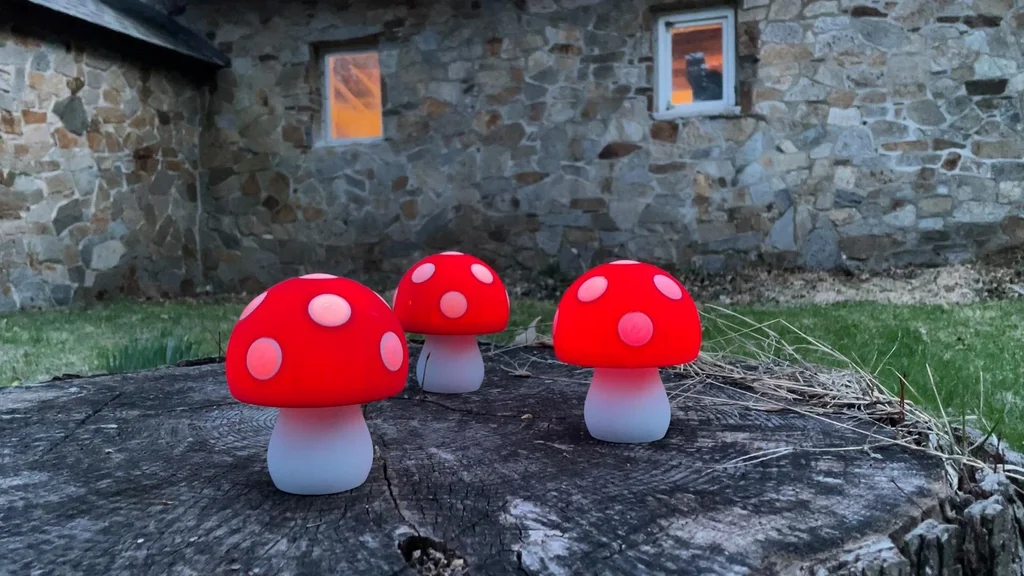

اليوم سأشارككم مشروعًا ممتعًا للغاية، وقد تعاونت فيه مع صديقي النادل الذي طلب مني أن أقوم بإعداد مجموعة من قوائم المشروبات على شكل فطر مضيء، مستوحاة من قصة أليس في بلاد العجائب، حيث تكمن فكرة هذا المشروع في أن يقدم النادل للضيف فطرًا صغيرًا وعندما يرفع الضيف الغطاء (قبعة الفطر) تظهر له قائمة بالمشروب الذي سيحصل عليه، ولقد استعنت في عمل هذا المشروع بـ الملفات المجانية لمصباح المكتب على شكل فطر من تصميم Wuguigui، ومن أجل إنجاز هذا المشروع السحري المضيء قمت بالتعديل عليها قليلاً، حيث أضفت دائرة ليد تعمل بالبطارية، كما استخدمت في تصميمه الطباعة ثلاثية الأبعاد.

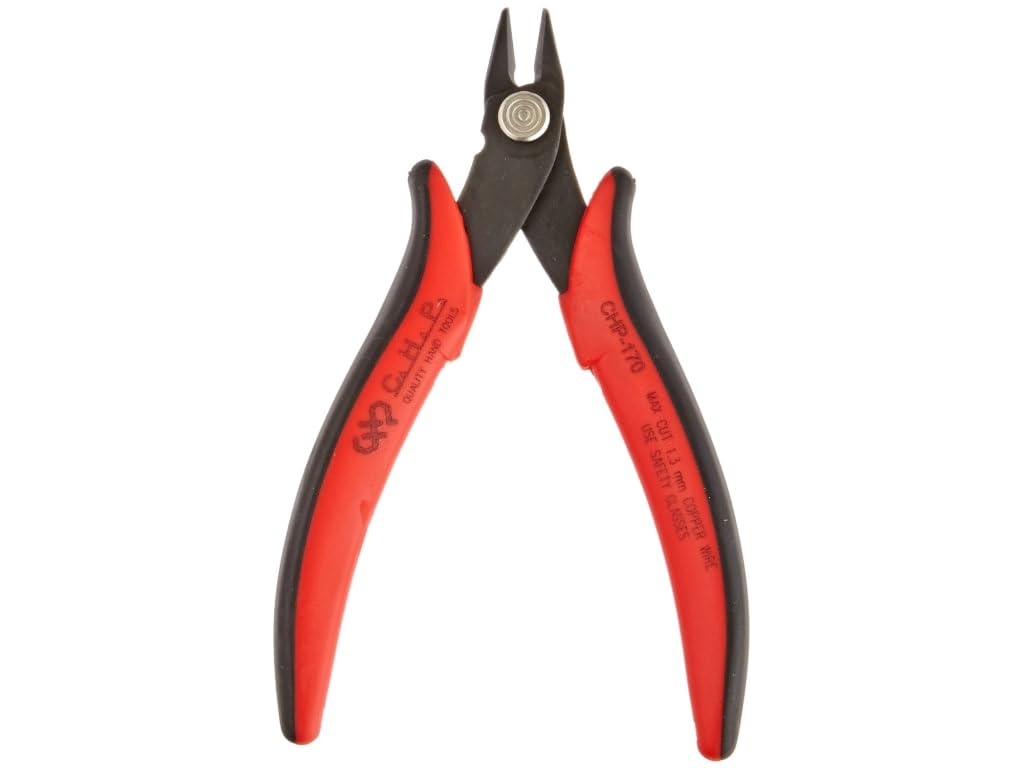

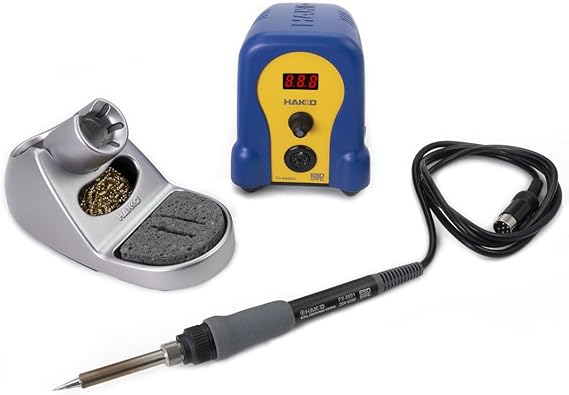

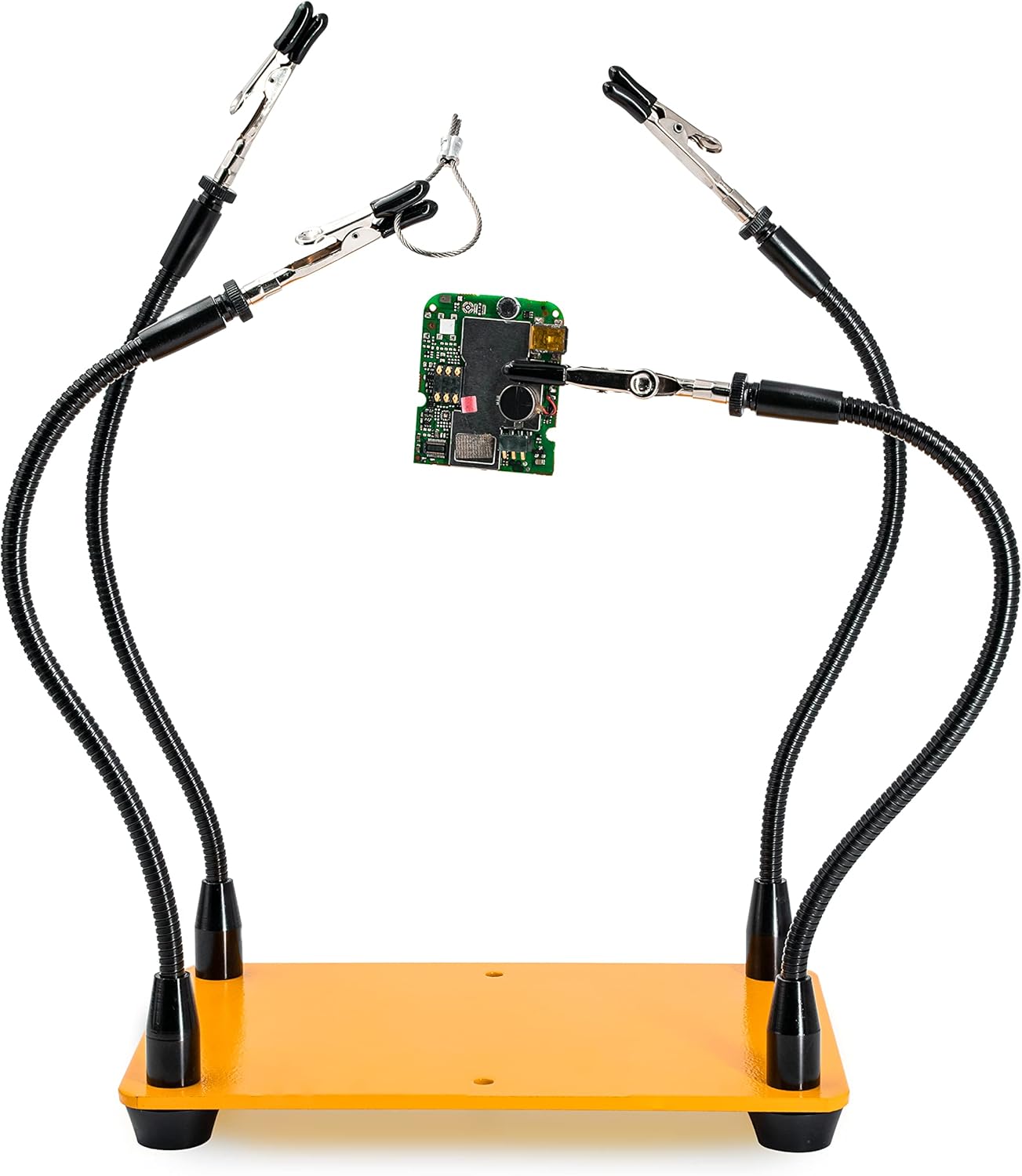

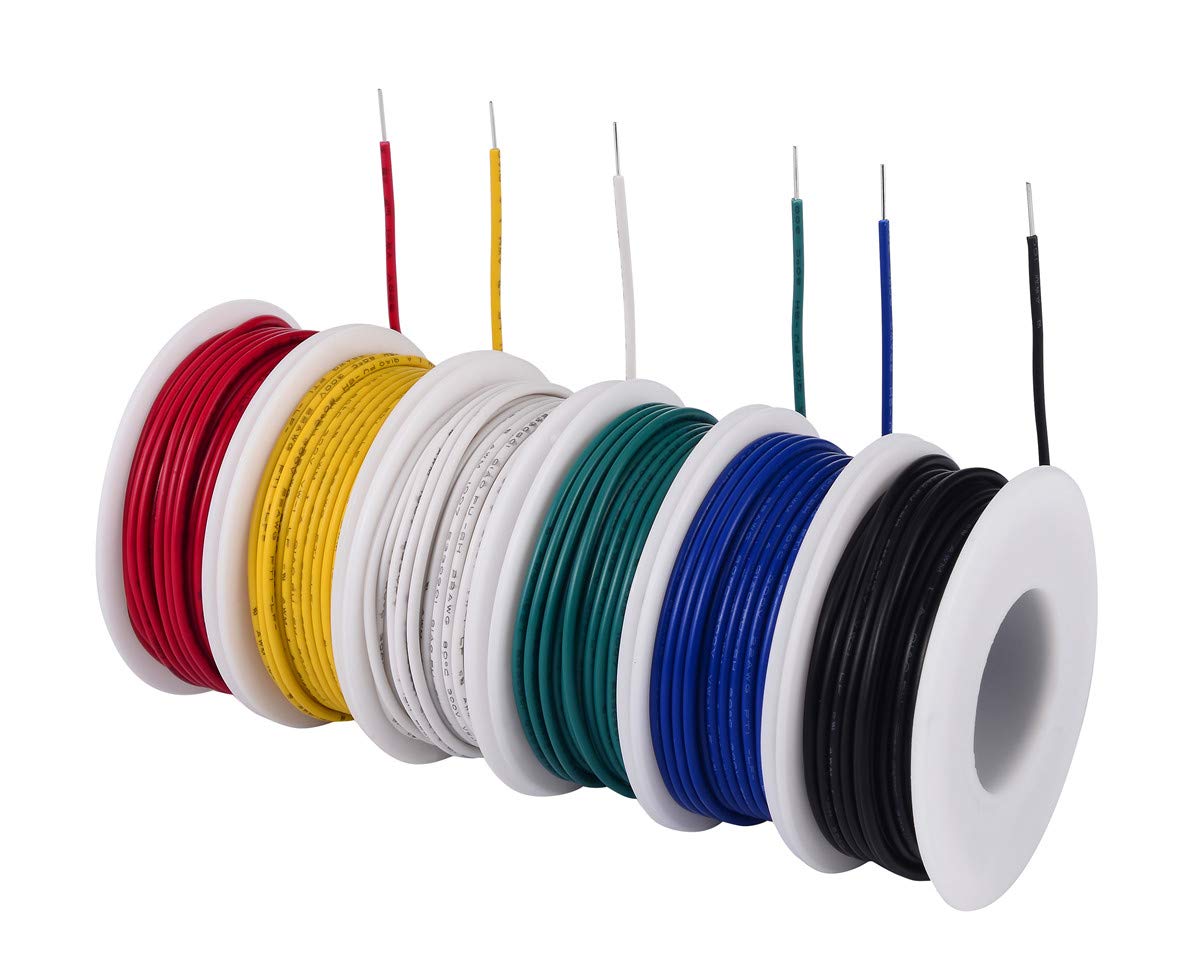

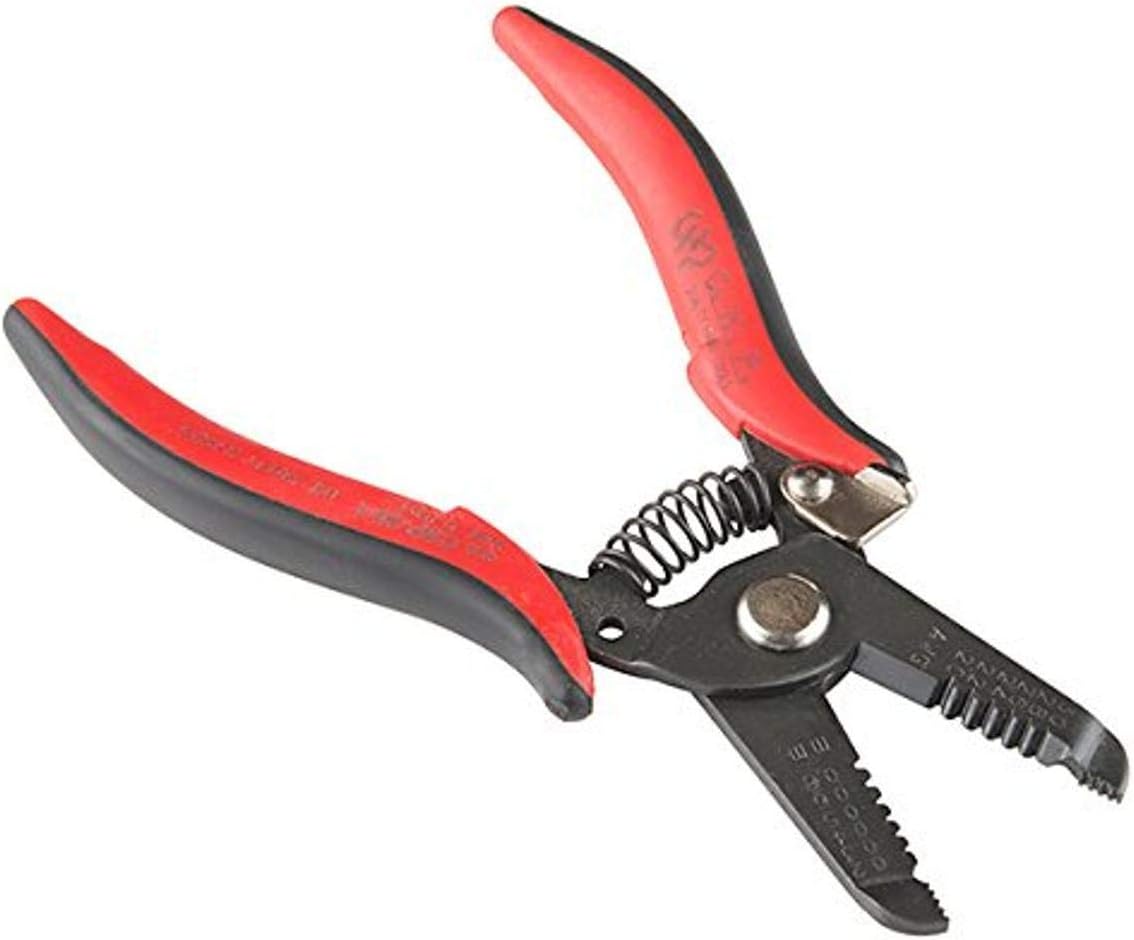

أدوات ولوازم اللحام:
إن التصميم الذي استعنت به كان بحاجة الى بعض التعديل، وذلك لأنه يستخدم وحدة إضاءة متوهجة، ولكن بغض النظر عن ذلك فإن التصميم كان جميلاً للدرجة التي جعلتني أفضل البناء عليه بدلاً من إعادة تصميم شيء مشابه، أما بالنسبة للنقاط البيضاء فإنه يتم طباعتها بشكل منفصل عن القبة العلوية، وكلاً من القطعتان الرئيسيتان، القبعة والقاعدة تلتفان معًا عن طريق عمل لولبة مدمجة في التصميم ثلاثي الأبعاد.

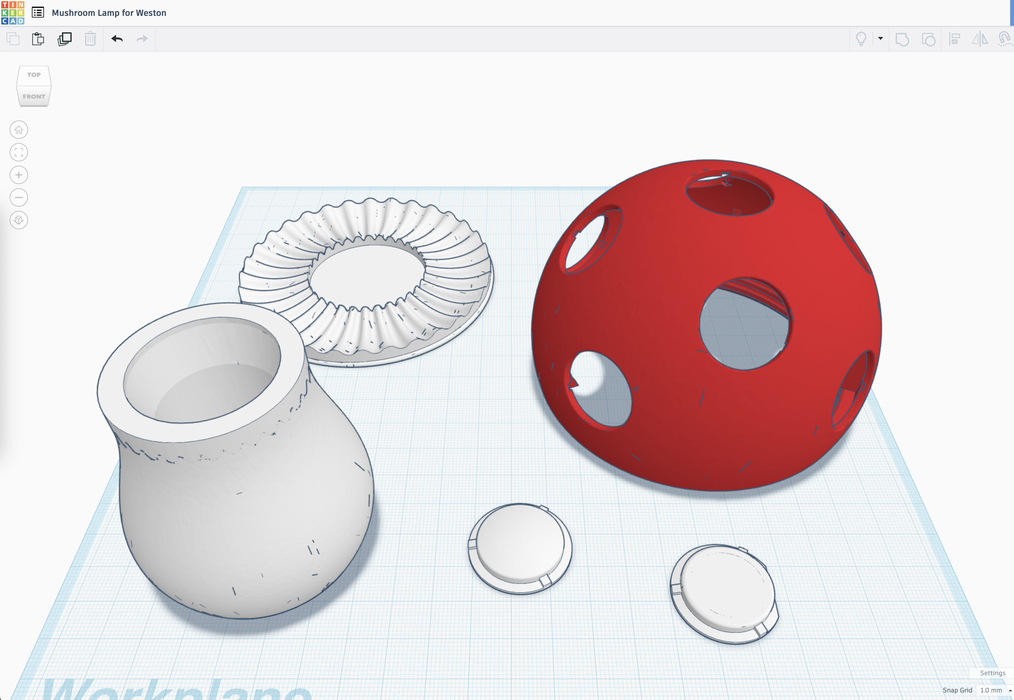

بعد ذلك قمت بإدراج الملفات إلى برنامج Tinkercad لإجراء التعديلات الخاصة بي، علماً بأننى لست خبيرًا في النمذجة ثلاثية الأبعاد، إلا أننى حصلت على نتيجة رائعة بمجرد إجراء تعديل بسيط على النموذج المجاني المتوفر على الإنترنت، حيث أن هذا التصميم يسمح بإعادة التعديل، وذلك بموجب رخصة المشاع الإبداعي وتحت ظل الاشتراطات المسموح بها، مثل أن لا تكون لأغراض تجارية وأن يتم نشر التعديلات بنفس هذه الرخصة.

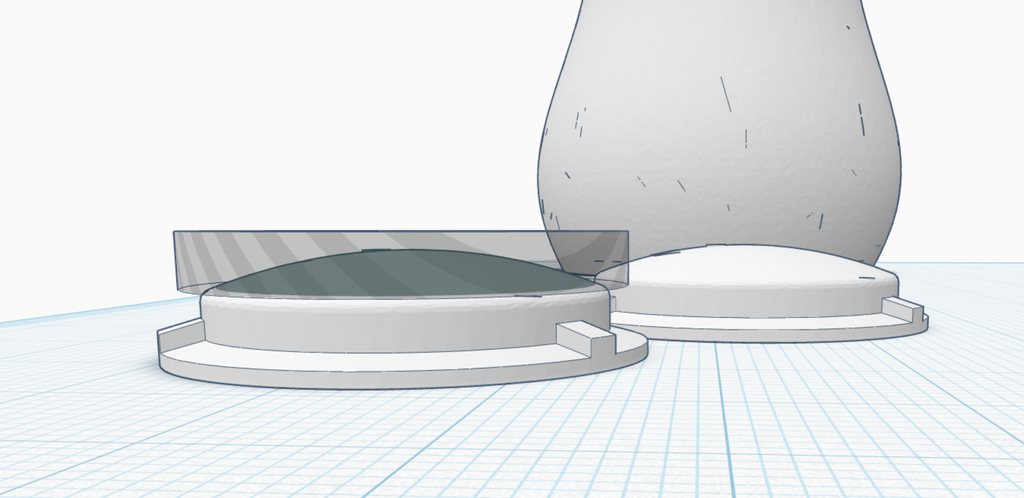

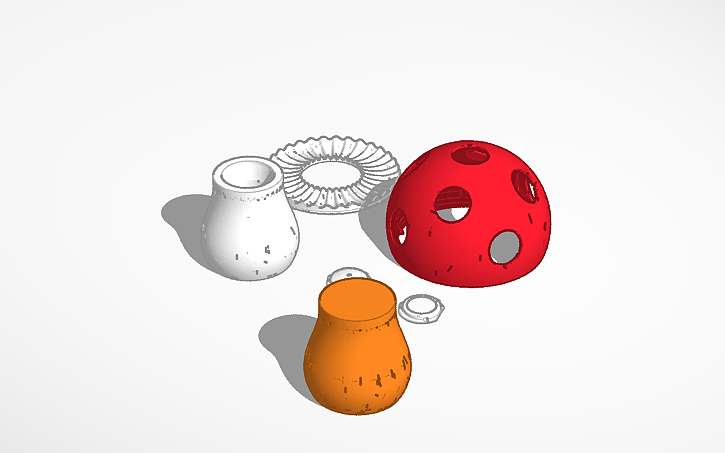

كان الجزء السفلي للتصميم الأصلي يتضمن الساق وخياشيم الفطر، لكنني قمت بفصلها عن بعضها عن طريق نسخ الشكل الأصلي واقتطاع أجزاء مختلفة منه وذلك من خلال دمجه مع مساحة فارغة في برنامج Tinkercad، كذلك أضفت بعض الأسطوانات لملء الجزء السفلي من القاعدة ووسط الخياشيم، حيث سيتم وضع النص، كما أضفتُ أيضًا رفًا صغيرًا في أعلى الفطر ليستقر عليه حامل البطارية، بالإضافة إلى فتحة صغيرة يمكن من خلالها الوصول إلى المفتاح باستخدام عود أسنان.

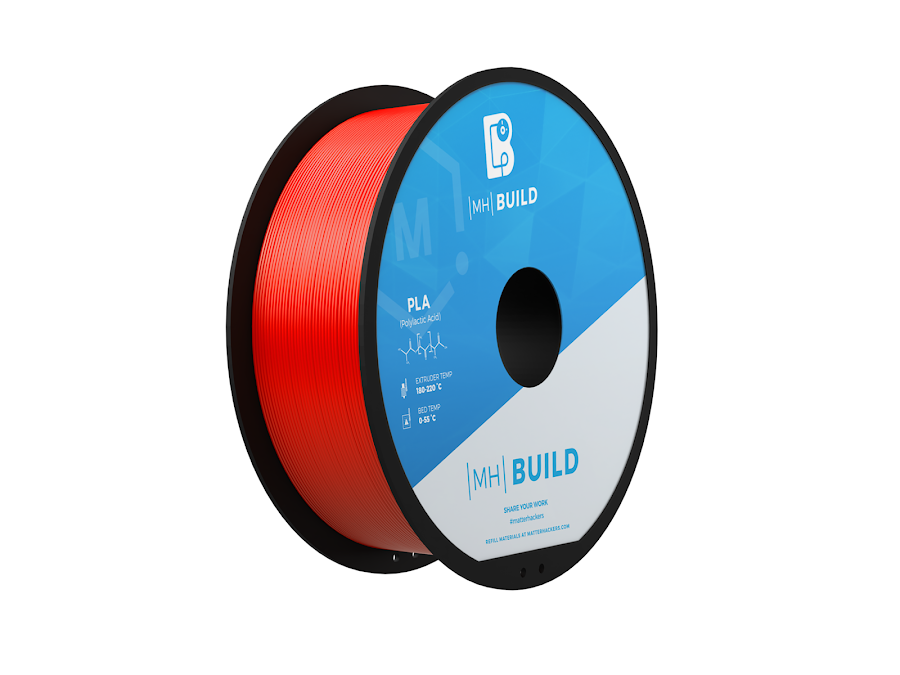

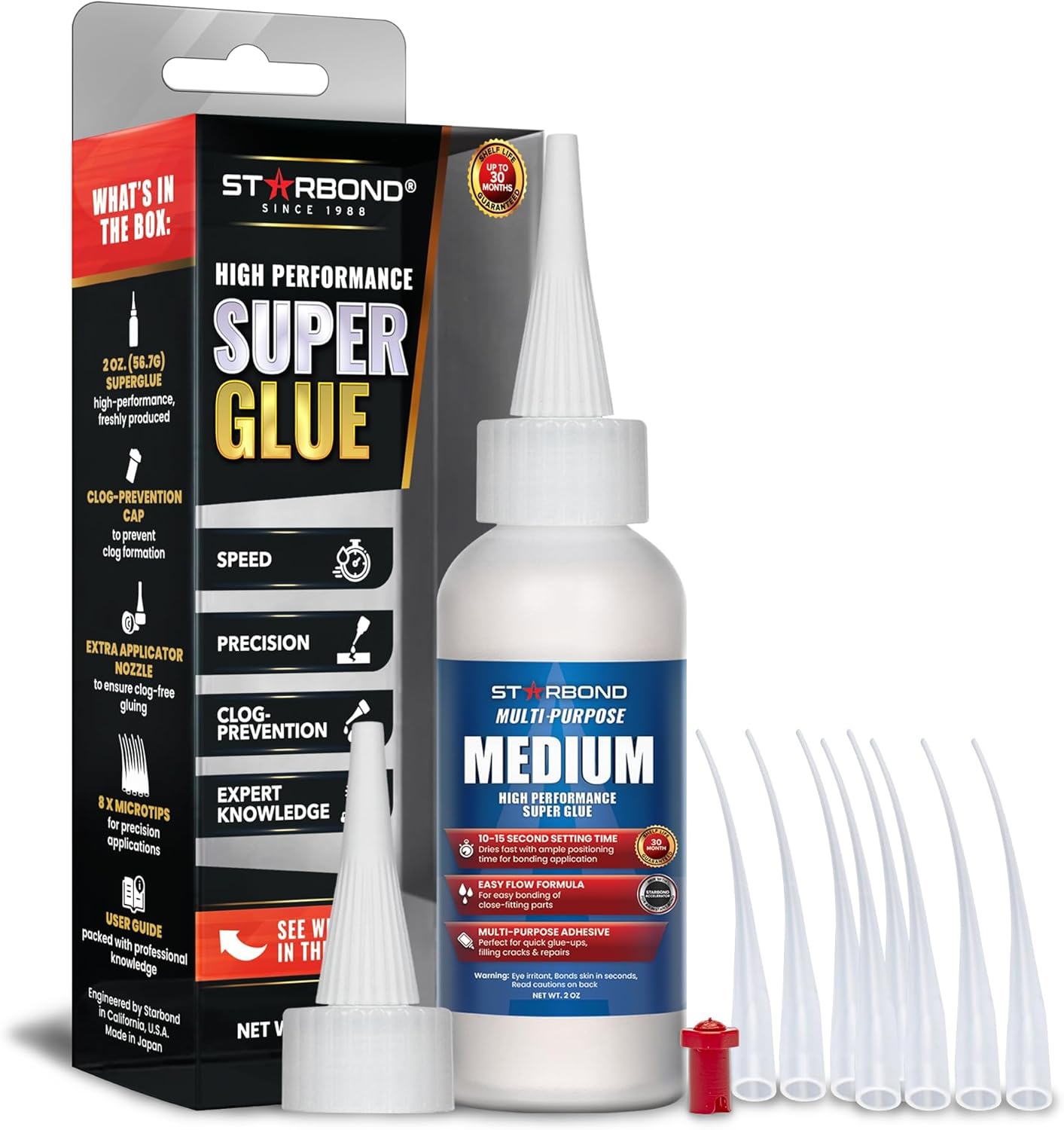

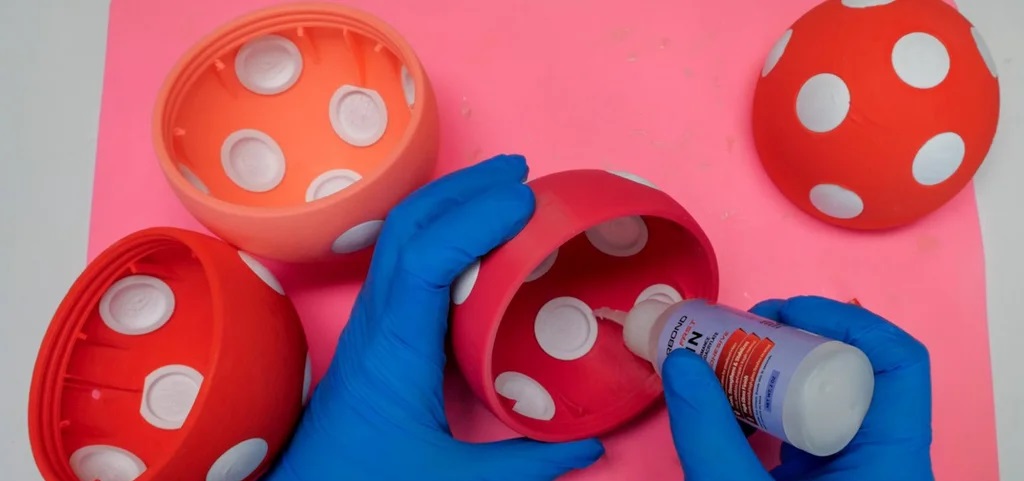

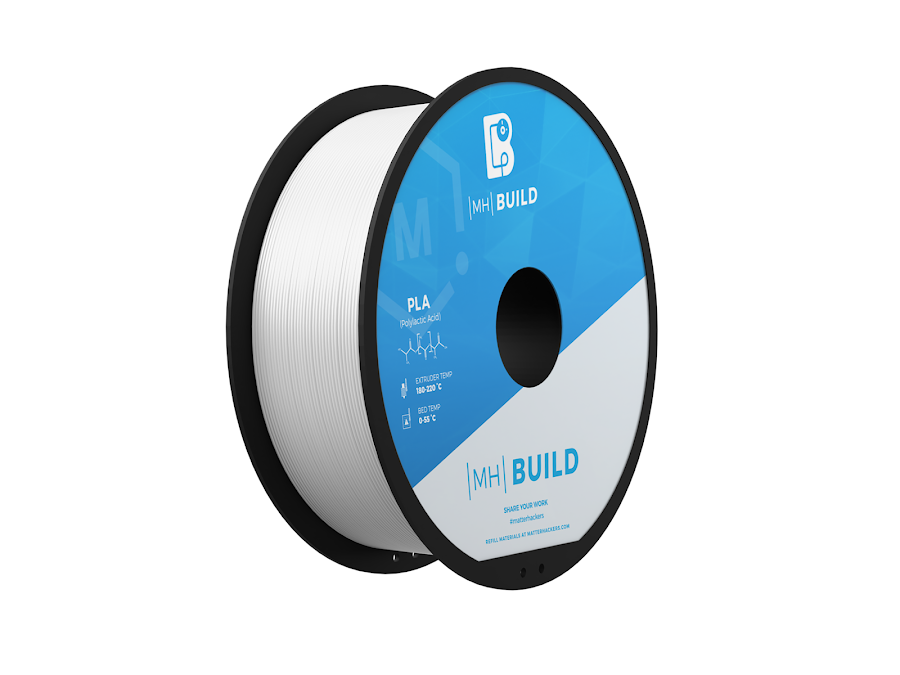

قمتُ بطباعة هذا الجزء باستخدام خيط الطباعة PLA الأحمر، وباقي الأجزاء باستخدام خيط الطباعة PLA الأبيض، وعلى الرغم من أن النقاط البيضاء تستقر في مكانها داخل القبة العلوية إلا أننى لم أرغب في المخاطرة بأن تنفصل إحداها لاحقًا، لذا استخدمتُ غراء CA لتثبيتها بشكل دائم.
سيتم وضع هذه المصابيح على سطح المنضدة، لذلك ابتكرت طريقة لمنع القبة من التدحرج بعد فصلها عن القاعدة، لذلك صممت نسخة خاصة من النقطة البيضاء بحيث تكون مسطحة بدلاً من تلك المحدبة، ووضعتها بطريقة ذكية على الجانب الأثقل، وهكذا تستقر القبة بشكل جيد على السطح المستوي للمنضدة، هذا بالإضافة إلى توجيه النص في الاتجاه الصحيح.

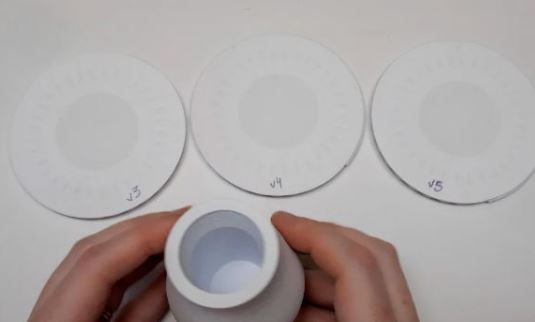

نقطة أخرى مهمة، وهي كيفية تركيب الغطاء على القاعدة، حيث نريدها أن تكون محكمة بما يكفي بحيث لا تسقط أثناء التقديم، وفي نفس الوقت فضفاضة بما يكفي بحيث لا ترتفع القاعدة عند رفع الغطاء، ولهذا فقد استغرق الأمر مني عدة محاولات للوصول إلى التفاوت المثالي في المقاس، وكذلك قمت بتعديل سمك الجزء الذي يحتوي على الخياشيم لزيادة نفاذية الضوء من خلال إضافة طبقة من البلاستيك الأقل سماكة.

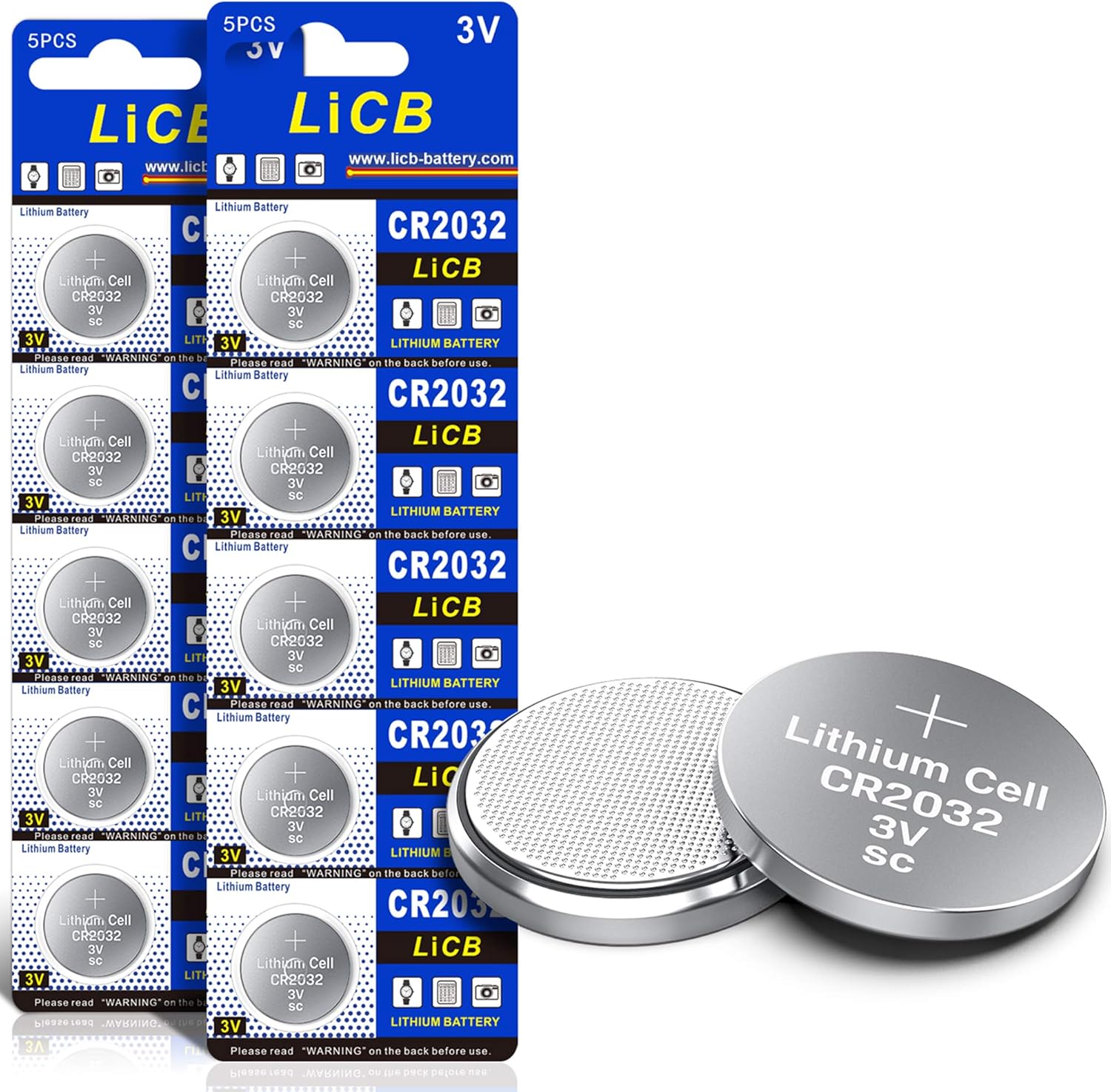

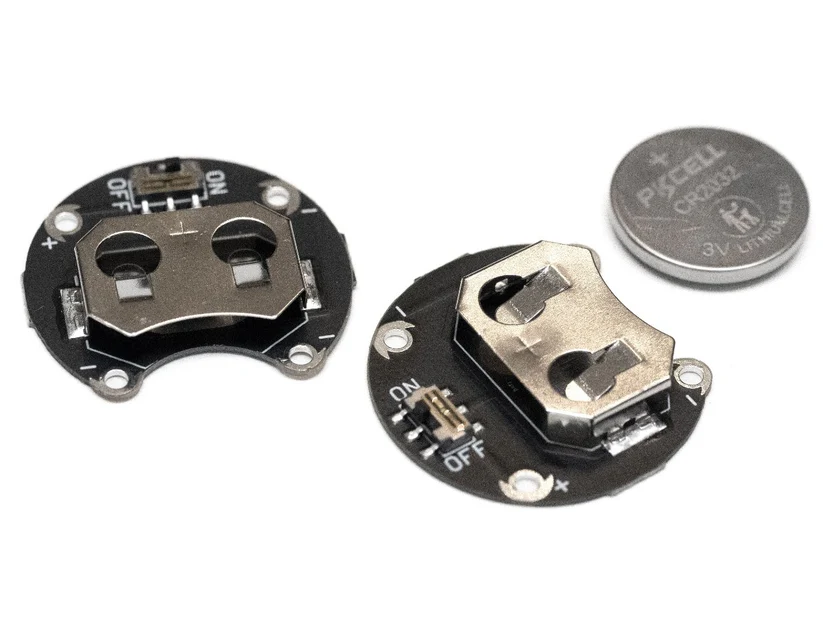

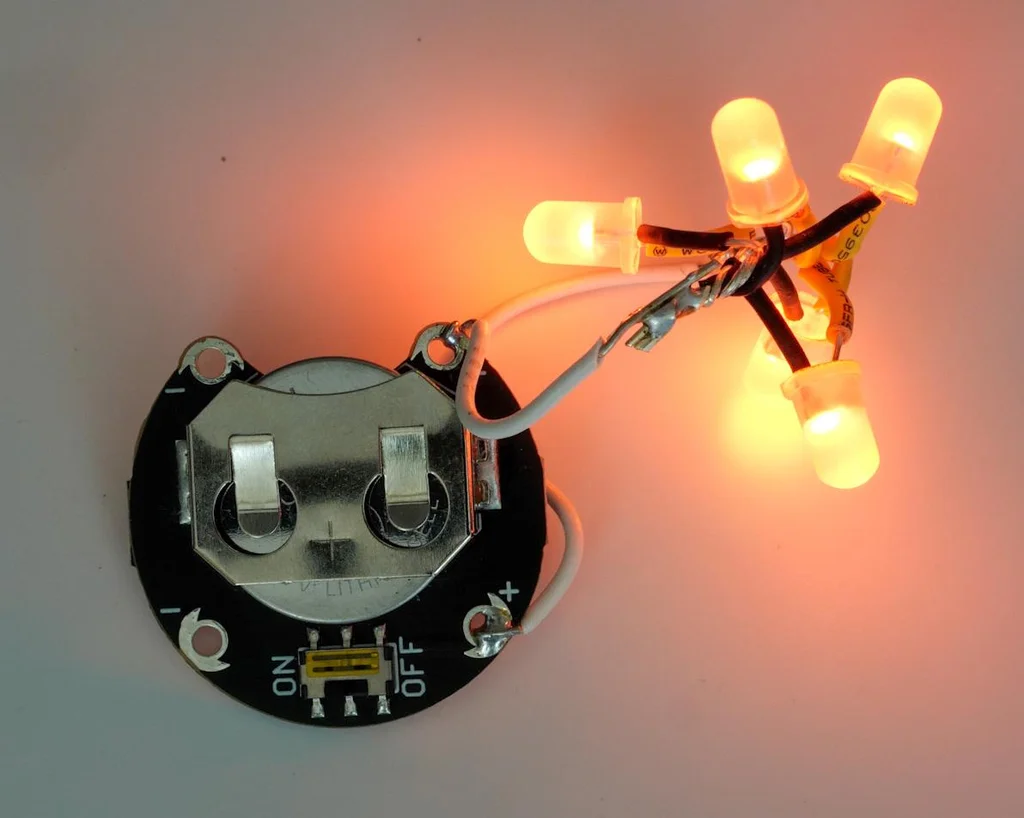

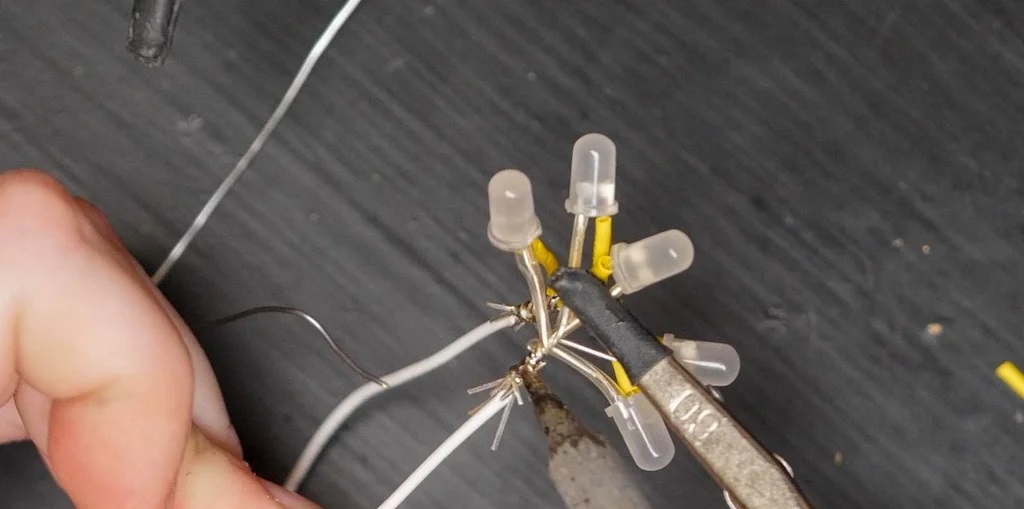

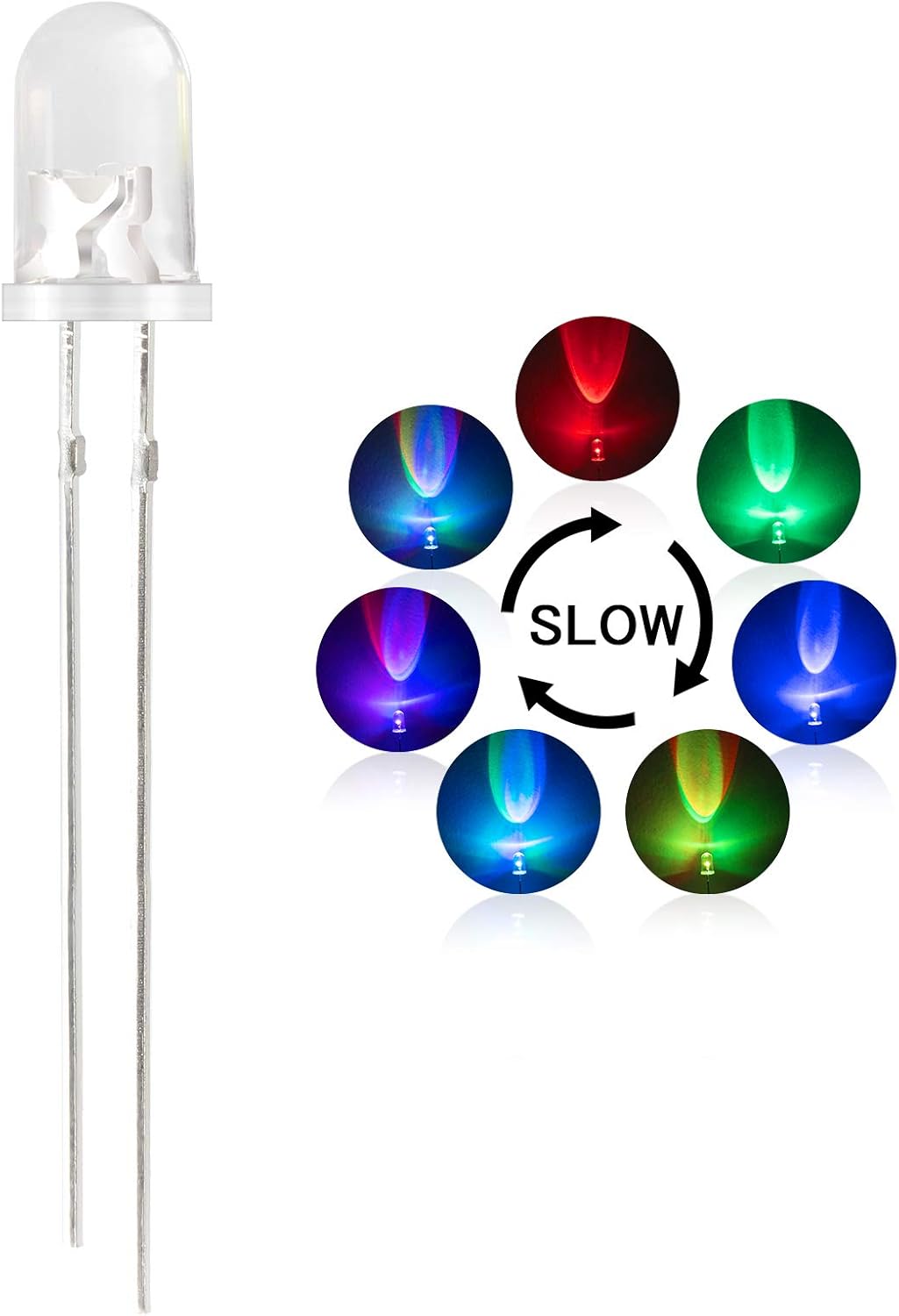

الدائرة المستخدمة بسيطة للغاية، فهي مكوّنة من مصابيح ليد ملوّنة متغيرة الألوان وموصولة على التوازي مع بعضها البعض، ومتصلة بإحدى حوامل بطاريات القرص المستخدمة.
من الناحية التقنية، كان ينبغي لي أن أضيف مقاومة على التوالي مع كل مصباح ليد، ولكنني كنت أتطلع إلى جعل هذه الدائرة بسيطة وصغيرة قدر الإمكان، وأجيب هنا على من انتقدني بخصوص ذلك بأن بطارية القرص تتمتع بمقاومة داخلية أعلى إلى حد ما من معظم أنواع البطاريات الأخرى، وذلك طبقاً لنظريات عمل مصابيح الليد.

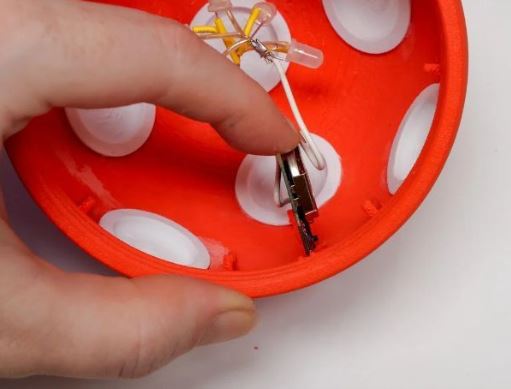

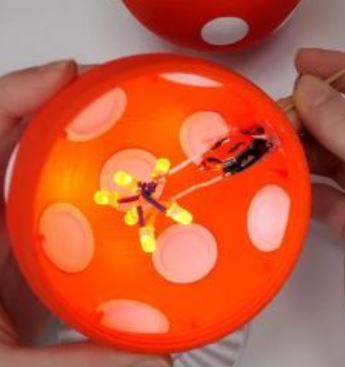

لتثبيت الدائرة داخل كل غطاء فطر (قبة الفطر) قمت بوضعها مقابل الرف الذي أضفته مسبقًا مع الحرص على محاذاة المفتاح مع الفتحة، ثم استخدمتُ الغراء الساخن لتثبيت لوحة الدائرة المطبوعة (PCB) على مادة الـ PLA.
وإليك حيلة ذكية لتسريع تثبيت الغراء الساخن، وهى أن ترشه بقليل من الهواء المضغوط، وذلك لأن الهواء المضغوط يخرج باردًا حيث أن ضغطه ينخفض عند الخروج من العلبة، وإذا قمت بإمالة العلبة أفقيًا أو قلبها رأسًا على عقب، ستحصل على كمية أكبر من المادة الدافعة والتي هي أكثر برودة.

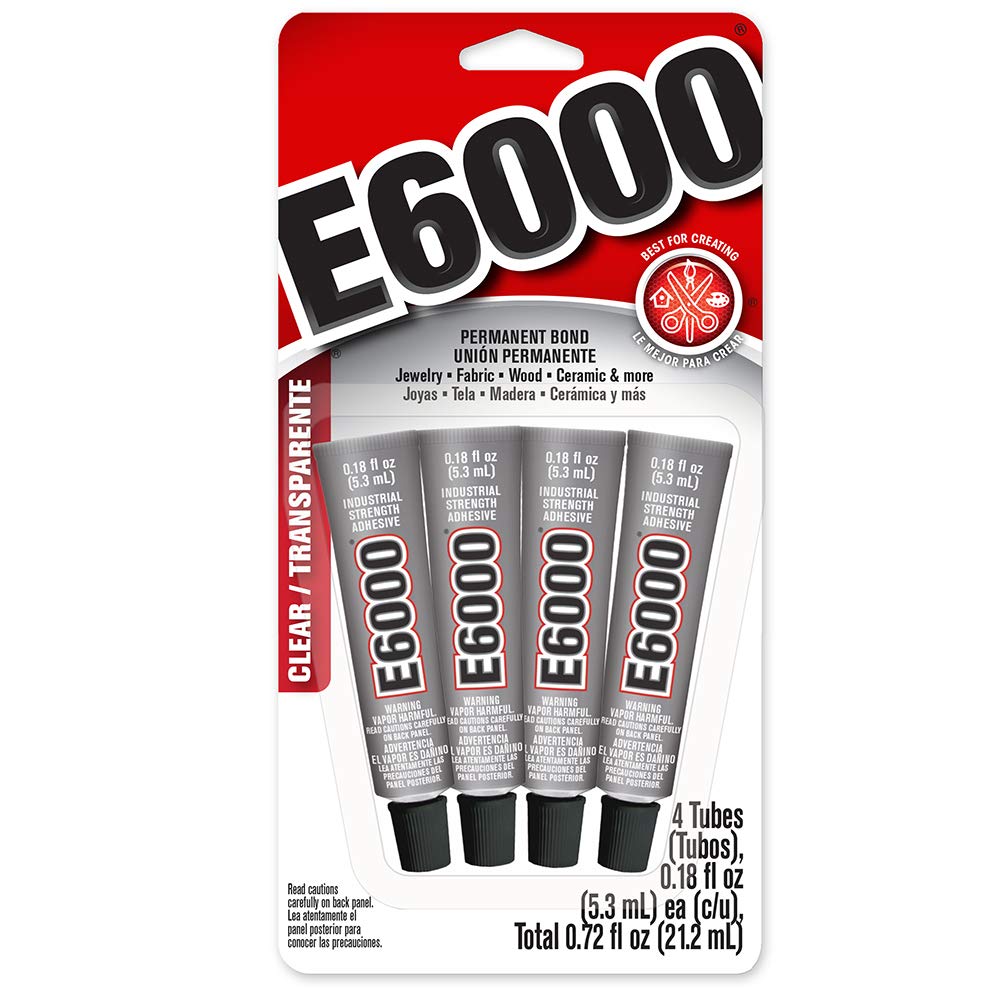

بعد ذلك، وبعد أن تم تثبيت الغراء الساخن بالكامل قمت باستخدام بعضًا من لاصق E6000 الموثوق بفاعليته للتأكد من بقاء القطع في مكانها، وذلك لأن الغراء الساخن قد ينفصل بسهولة خاصةً إذا انسكب عليه أياً من المشروبات، وهذا من الوارد حدوثه، فهي مخصصة للتقديم بواسطة نادل المطعم، وجدير بالذكر أن هذه الأشياء لا تلامس أي طعام أو شراب، كما أنه تم ترك المواد اللاصقة لتجف بضعة أسابيع، لذلك لن تكون هناك أي رائحة متبقية.

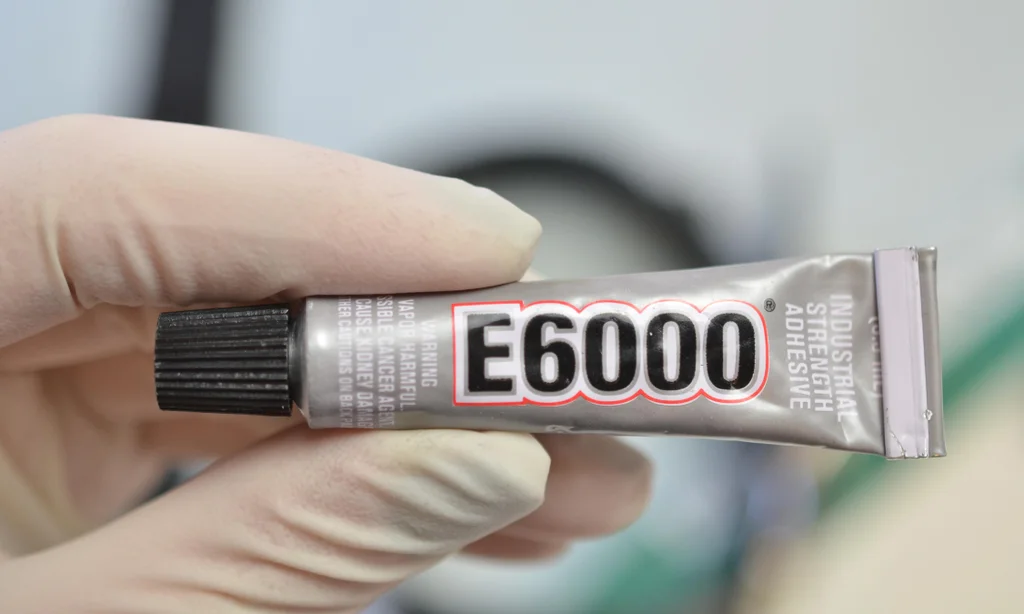

إليكم شيئًا أتمنى لو كنت أعرفه من قبل، وهو أن غراء E6000 هو غراء رائع، ومن الأفضل شراء الأنابيب الصغيرة بدلاً من أنبوب واحد كبير، حيث يتم إغلاق كل واحدة منها على حدة، لذلك تحصل دائمًا على دفعة جديدة بالكمية المناسبة لمعظم المشاريع، مما يؤدي هذا إلى تجنب المأزق الشائع، حيث يبدأ الأنبوب المفتوح بالتصلب قبل أن تنتهي من استخدامه، فتجده غير صالح في المرة التالية التي تحتاجه فيها، ولقد مررنا جميعاً بذلك.

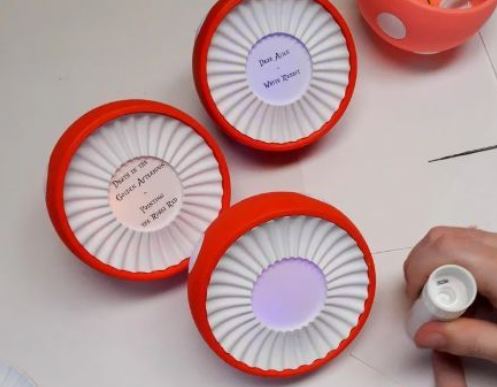

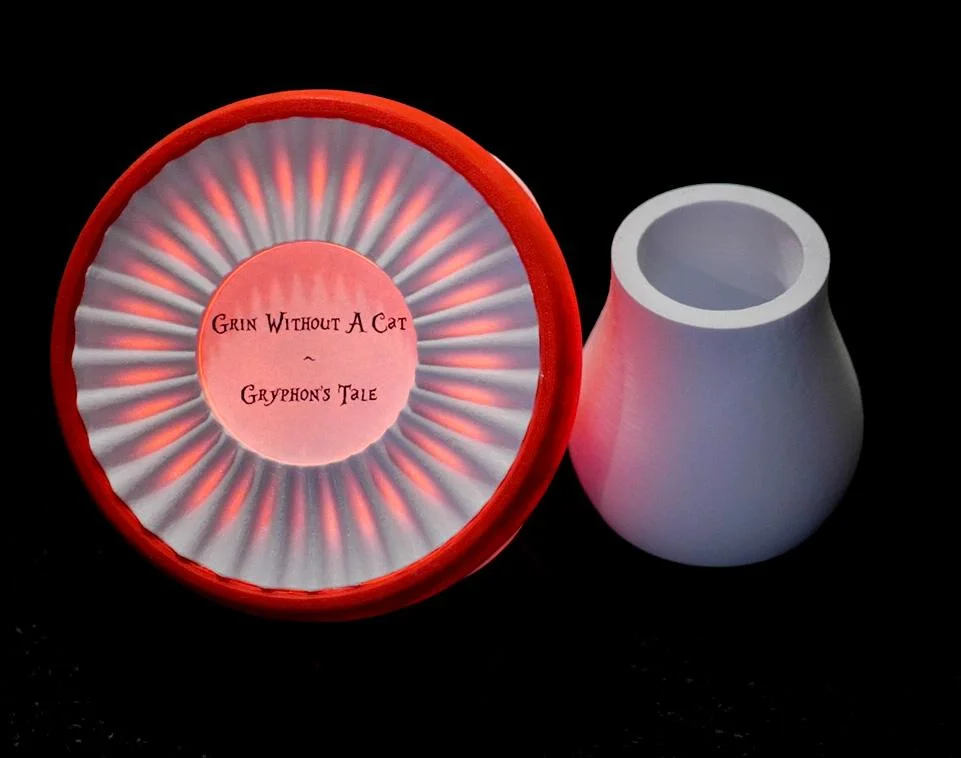

بالنسبة للملصقات، قمتُ بعمل دائرة بنفس حجم الفتحة الداخلية في قبعة الفطر، ثم وضعت النص في المنتصف باستخدام خط مستوحى من أليس في بلاد العجائب.

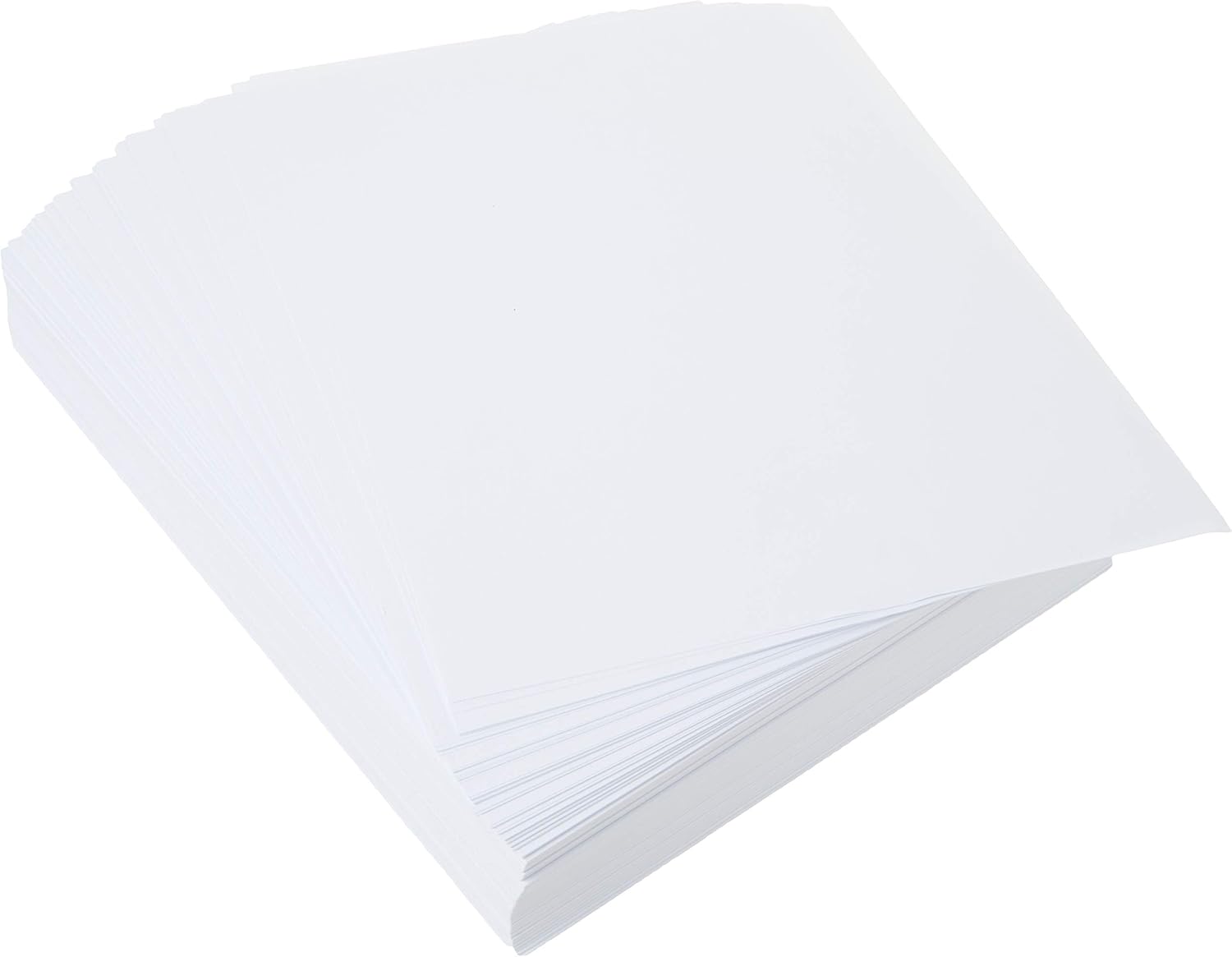

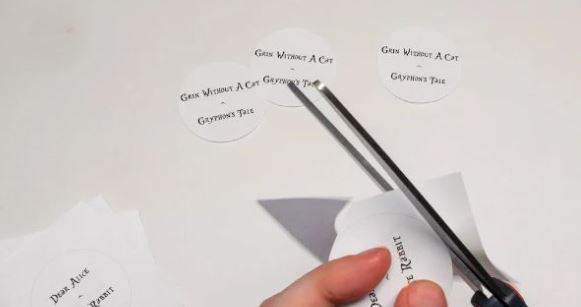

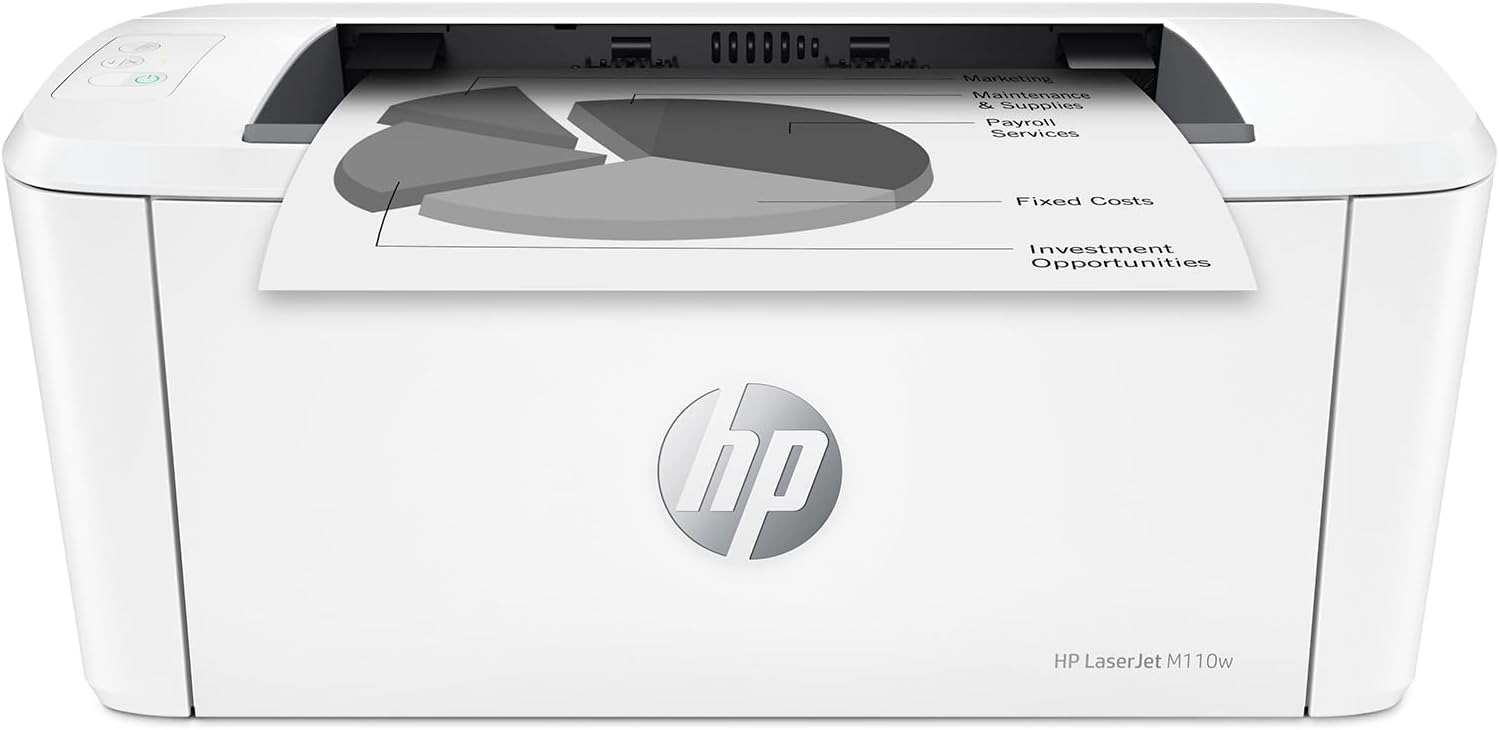

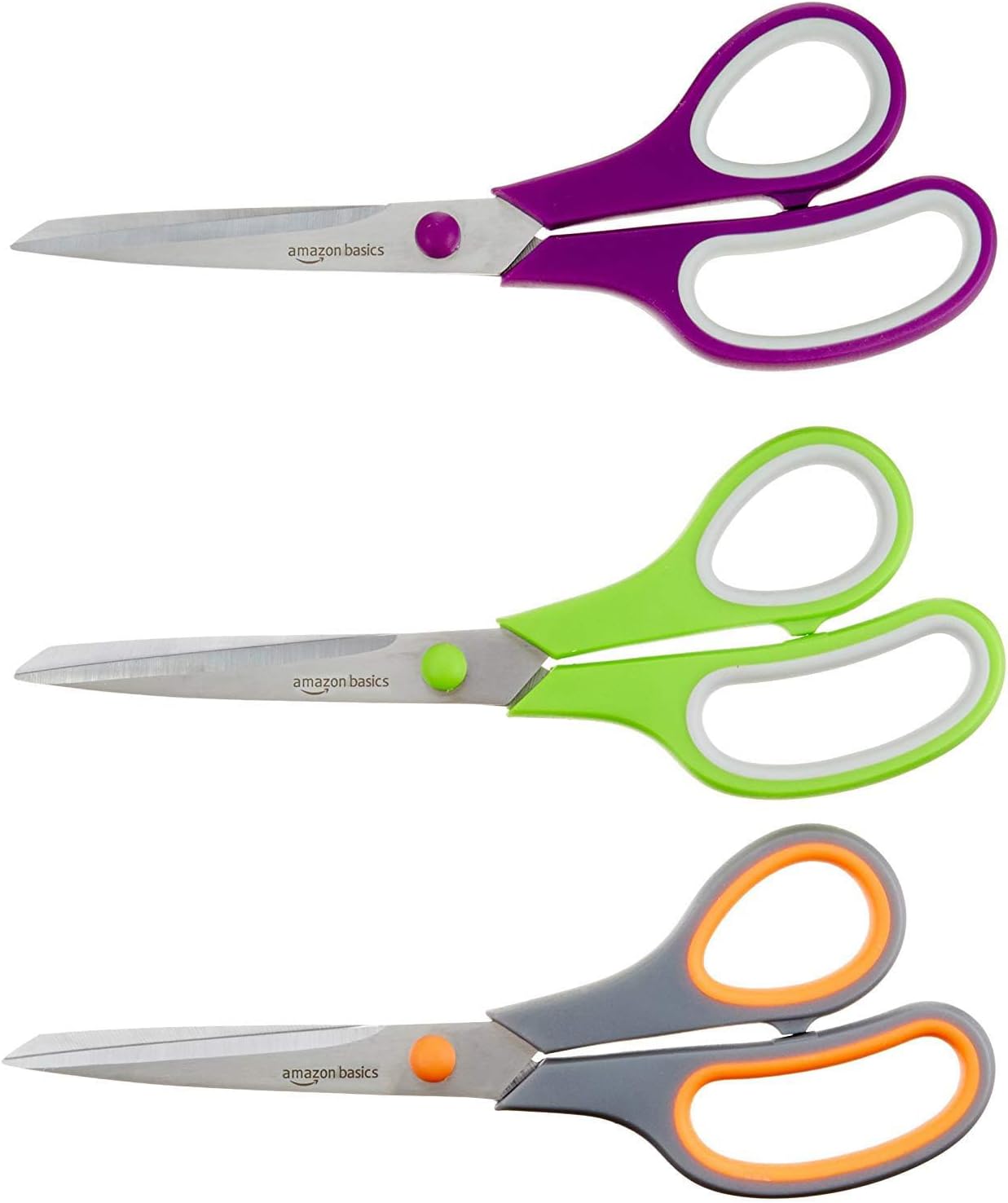

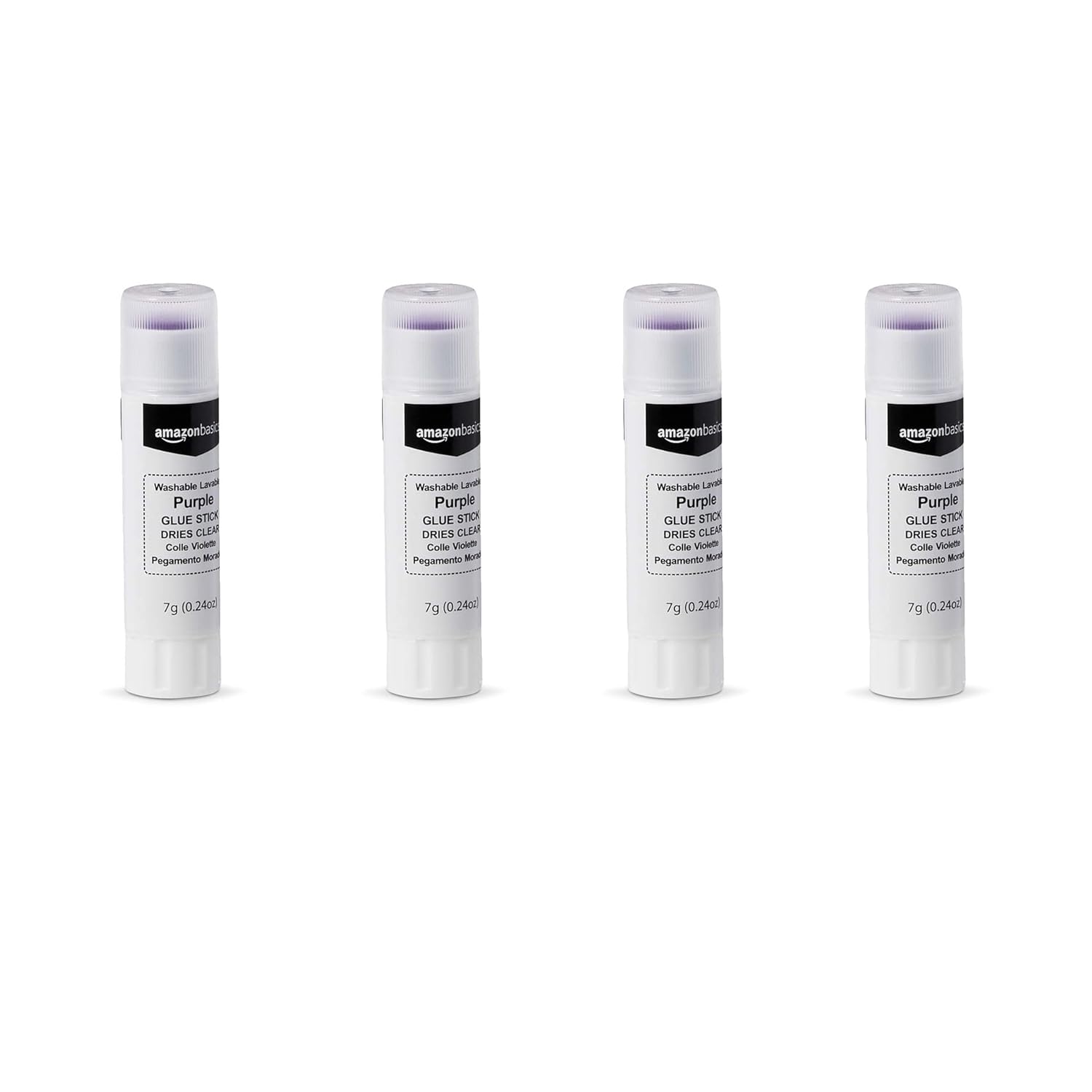

لقد قمت بطباعة الملصقات على ورق الطابعة العادي واستخدمت إصبع الغراء لتثبيتها، إنها عملية بسيطة، لكني أريد أن أشير إلى أنه إذا لم تقم بقص الدائرة الورقية بشكل دقيق، فسيظهر طرفها بوضوح شديد بسبب الإضاءة الخلفية، لذلك استغرق الأمر مني عدة محاولات للحصول على نتيجة جيدة ومرضية.
لقد كان هذا التعاون بينى وبين صديقى النادل ممتعًا للغاية! كم أحب إدخال بعضٍ من سحر الإلكترونيات إلى أماكن غير متوقعة.

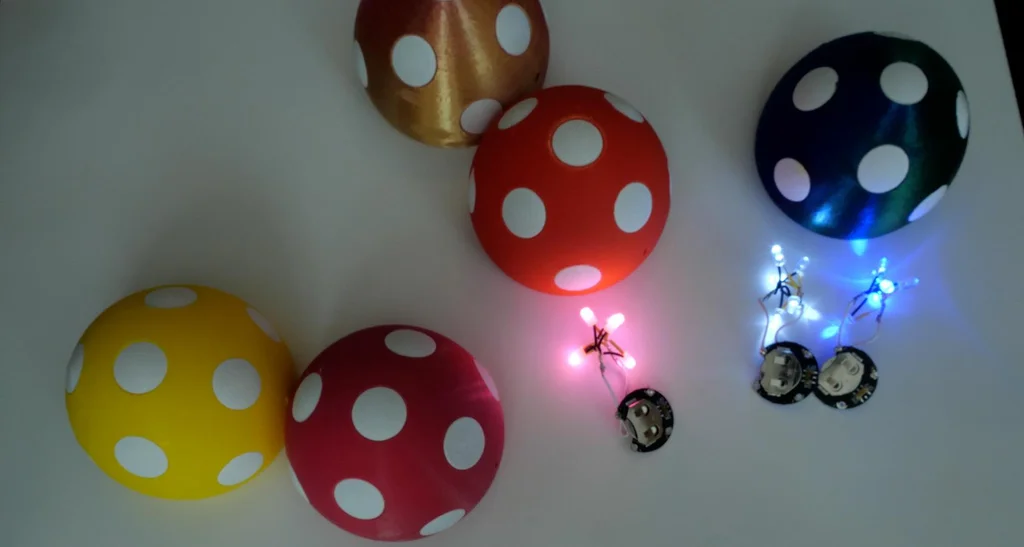

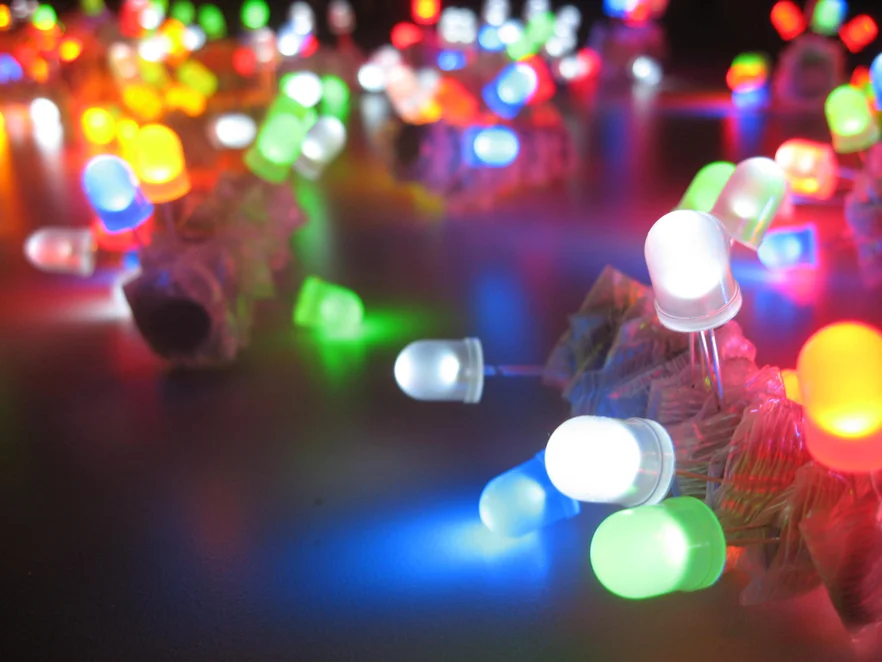

ولقد قمت بطباعة عدد إضافي من مصابيح الفطر السحري بألوان مختلفة، حيث أحتفظ ببعضها لنفسي، والبعض الآخر لعرضه على طلابي، كما جربت أيضًا استخدام مصابيح ليد بألوان متنوعة.
شكرًا للمتابعة، وأتمنى أن تكونوا قد سعدتم برفقتي عبر هذا المشروع ذو اللمسة الساحرة المستوحاة من خط أليس في بلاد العجائب.
