قاذف مراوح كهربائي

مرحبًا بكم جميعاً، اليوم قررت أن أصنع لعبة مسلية عبارة عن مطلق أو قاذف مروحة كمشروع لي، الفكرة كانت معتمدة على محرك كهربائي بدلًا من التصاميم الميكانيكية المعتمدة على التروس.

كانت المشكلة الرئيسية أثناء التصميم هي مشبك المروحة الذي يجب أن يحرر المروحة عندما تتجاوز سرعتها الدورانية سرعة المحرك، وهذا يعني أنه يمكن التحكم في ارتفاع الطيران باستخدام مقياس الجهد الانزلاقي، أو من خلال المدة التي يتم فيها الضغط على الزر.

لقد استمريت في محاولة صنع نموذج مشابه لتصميم قد رأيته في أحد الفيديوهات المتعلقة بهذا الأمر، لكن واجهت صعوبة كبيرة في تصميمه على برنامج fusion، كما وجدت أن تثبيت المشابك على المروحة كان معقدًا.

وفي النهاية توصلت إلى فكرة استخدام تصميم صمولة وبرغي داخلي، واستخدمت أداة (coil tool) في برنامج fusion لتنفيذ ذلك.

ملاحظة مهمة: لقد واجهت صعوبة في جعل المروحة ترتفع كثيرًا بسبب مشكلة مزعجة في مصدر الطاقة الذي كان ينقطع عندما يزيد استهلاك التيار، وللحصول على أفضل النتائج يفضل استخدام بطارية ليثيوم بوليمر (مع الحذر لأنها خطيرة في حالة حدوث قصر في الدائرة)، أو يمكن صنع مروحة ومحرك أصغر حجمًا.

الجدير بالذكر أني لم أفكر في هذا الحل إلا بعد الانتهاء من الطباعة، ومع ذلك قمت باستخدام محرك كبير ومروحة ضخمة مع مصدر طاقة متغير قبل مغادرة المدرسة، وكانت السرعة عالية جدًا، ولسوء الحظ كنت ما زلت في فصل ذو سقف المنخفض، لذا أنا أعترف أن ذلك كان خطأي.

الخلاصة: استخدم مروحة ومحركًا أصغر إذا لم يكن لديك مصدر طاقة عالي الأمبير (أو استخدم بطارية قوية).

لتنفيذ هذا المشروع، ستحتاج إلى:

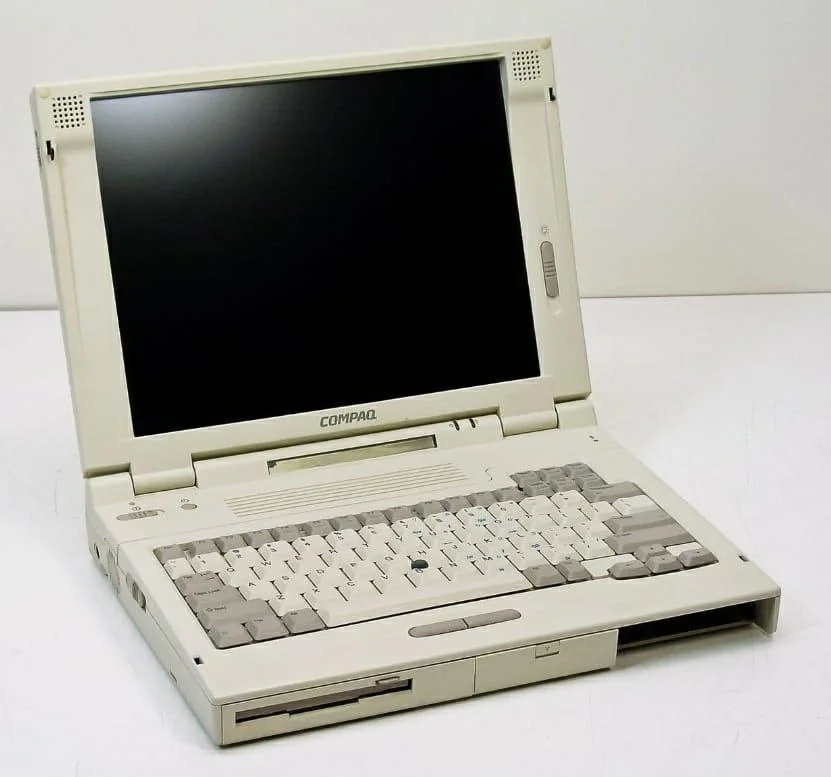

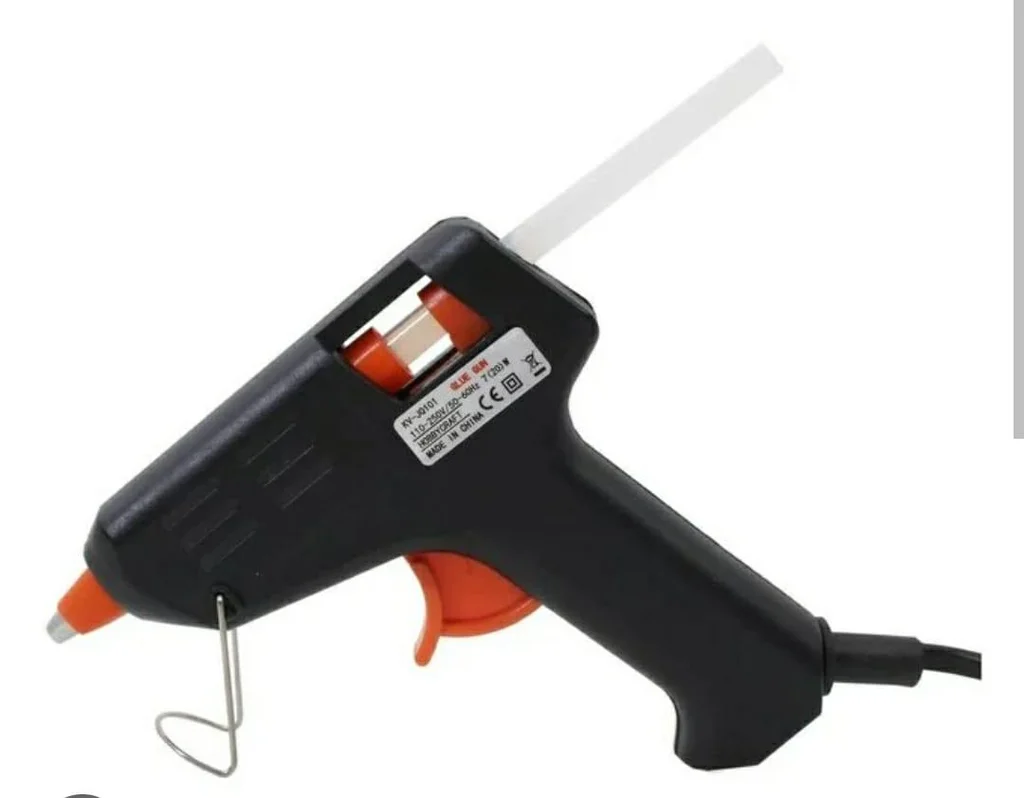

طابعة ثلاثية الأبعاد، وكمبيوتر محمول، ومكواة لحام، ويمكن أن يكون مسدس الشمع الساخن مفيدًا جدًا، لكن يمكنك استخدام غراء قوي أو شيء مشابه، أيضًا لم أتمكن من العثور على المحرك الذي استخدمته عبر الإنترنت، ويمكنك اختيار مكونات مختلفة، لذا فإن القدرة على تعديل بعض الرسومات أو المعايير في برنامج "فيوجن 360" قد تكون مفيدة للغاية.

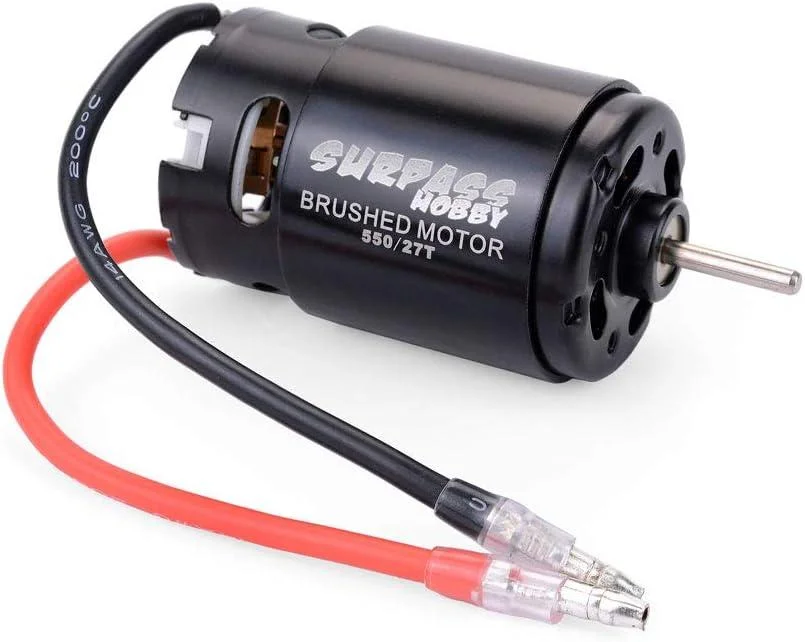

كان المحرك من النوع الذي يتضمن فرش أو فحمات بجهد 8 فولت، وقد استخدمت مصدر طاقة بجهد 9 فولت، أن أعلم أن هذا يتجاوز الجهد الموصى به لكن عند استخدامه لفترات قصيرة فلا بأس.

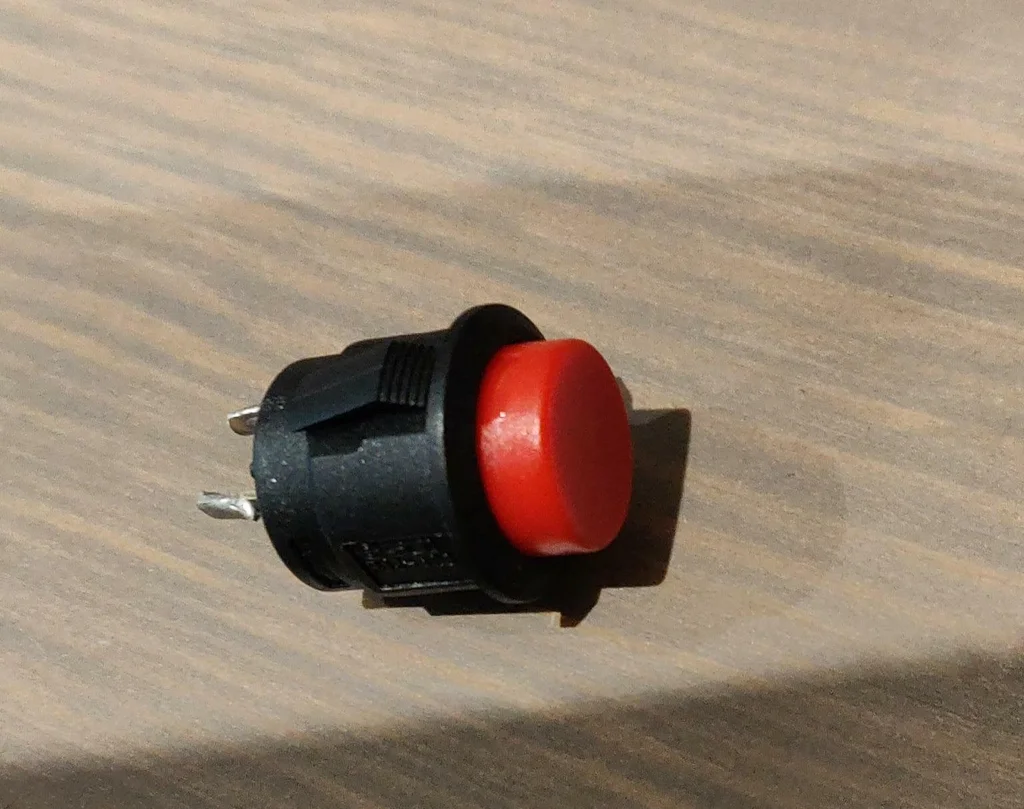

التصميم المطبوع كان يتوافق مع مقياس جهد يبدو رائعًا، لكن بعد توصيل كل شيء اكتشفت أن به كسر، لذا اضطررت لاستخدام زر ضغط صغير وقمت بتثبيته في المكان بكمية كبيرة من الشمع، أعلم أن هذا حل بدائي لكنه نجح، وكان الوقت ضيقًا لأن المدرسة كانت على وشك الإغلاق.

كما أنني استخدمت مقبس رصاصة أو مقبس من نوع "bullet" لأنني لم أمتلك بطارية ليثيوم بوليمر (2s)، لكن إذا كنت تبحث عن التحدي فإن صنع نسخة محمولة من هذا الجهاز سيكون مشروعًا رائعًا، وقد أحاول تنفيذه عندما يحين وقت الأجازة.

لتحميل ملف تصميم تجويف مشبك المروحة .f3d اضغط هنــا.

لتحميل ملف تصميم قفل المروحة .f3d اضغط هنــا.

لتحميل ملف تصميم غلاف المحرك .f3d اضغط هنــا.

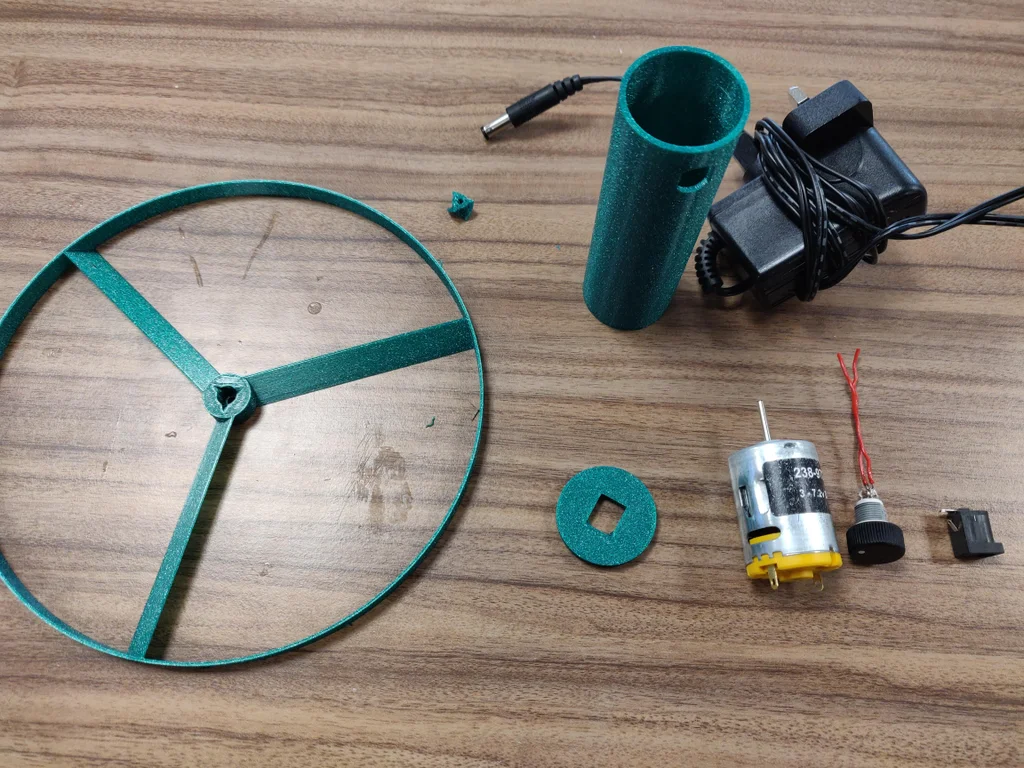

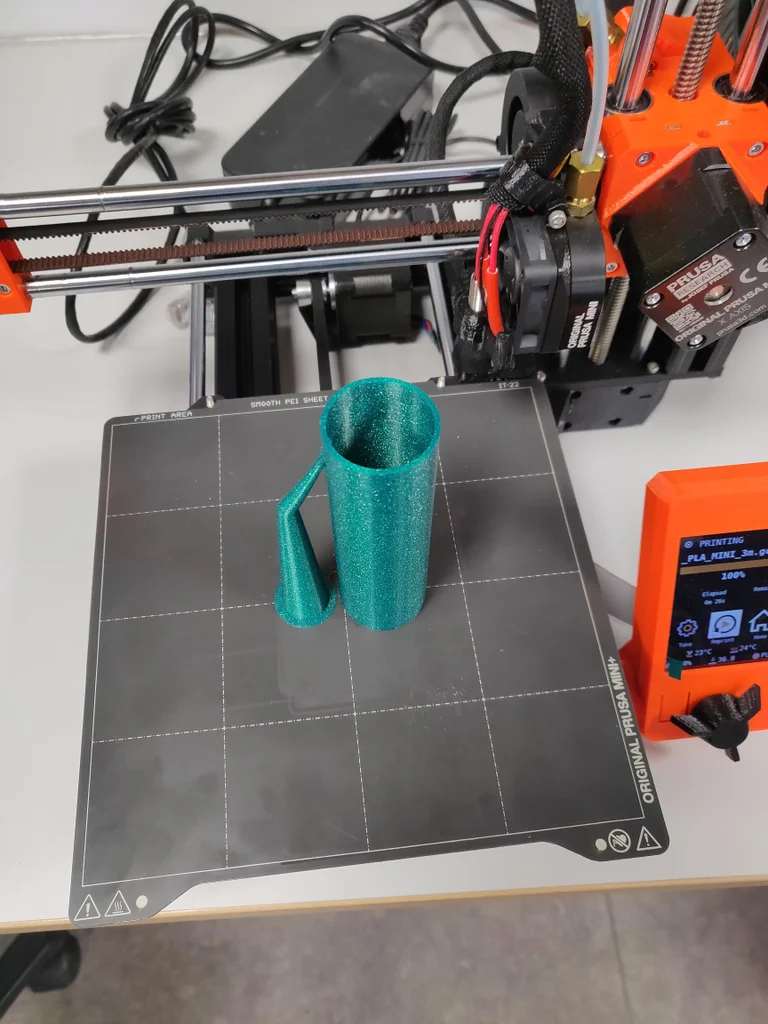

اطبع جميع الملفات السابقة، وتذكر أن تقوم بتعديلها لتتناسب مع المكونات الخاصة بك.

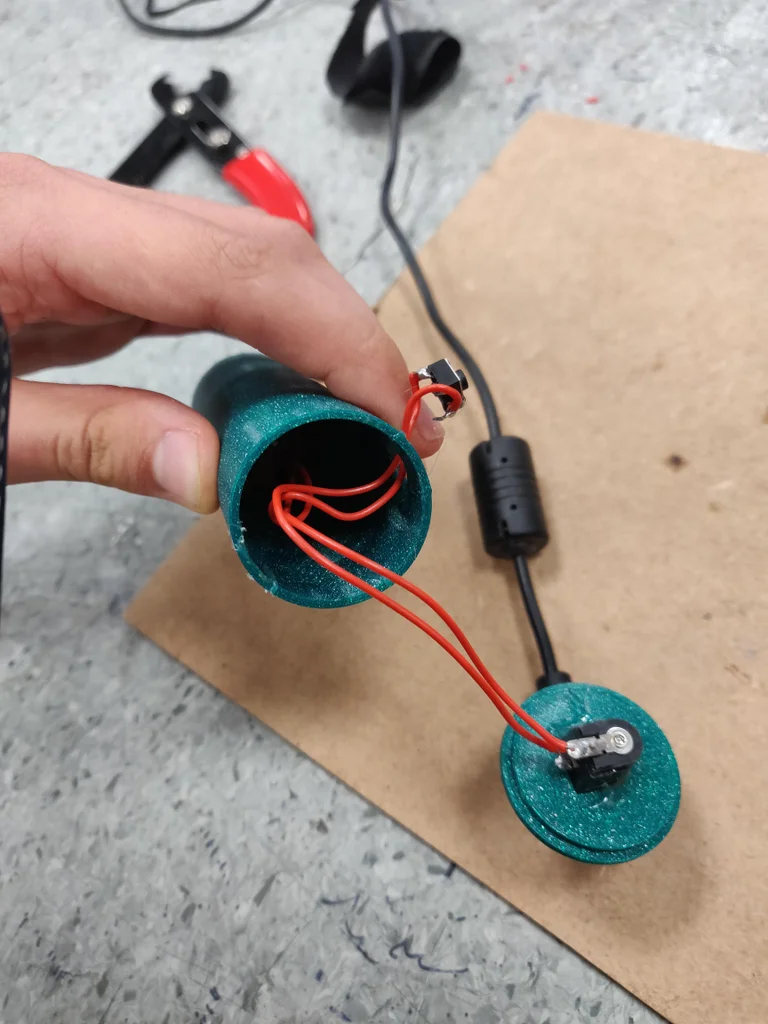

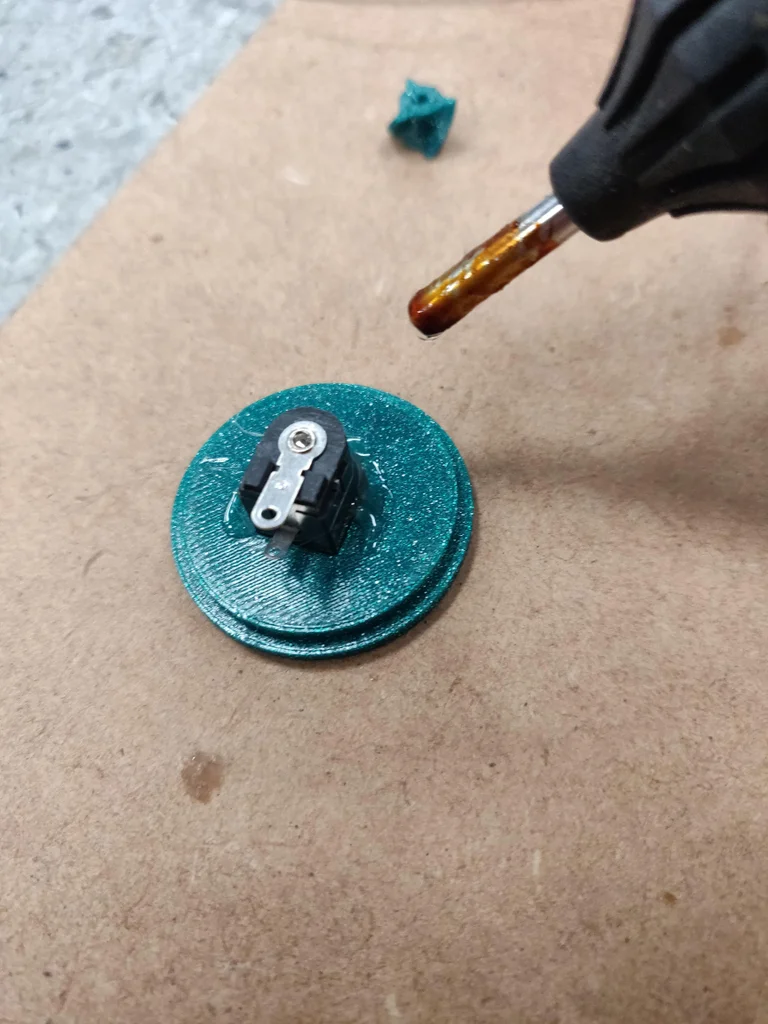

استخدم الغراء الساخن لتثبيت القابس (المقبس)، ثم قم بتوصيل القابس والزر/مقياس الجهد والمحرك على التوالي، ثم اختبر الدائرة الكهربائية بسرعة للتأكد من عملها، ولكن كن حذرًا من عدم وجود أسلاك مكشوفة قد تتلامس مع بعضها.

ومن النصائح المفيدة أن تحافظ على الأطراف العارية من الأسلاك أن تكون قصيرة جدًا، واستخدم الشريط العازل إذا كان هناك أي احتمال لحدوث قصر في الدائرة الكهربائية لمصدر الطاقة، وكن حذرًا عند استخدام مسدس الشمع الساخن أيضًا، واستخدم النظارات الواقية ومريلة اللحام عند القيام بأعمال اللحام.

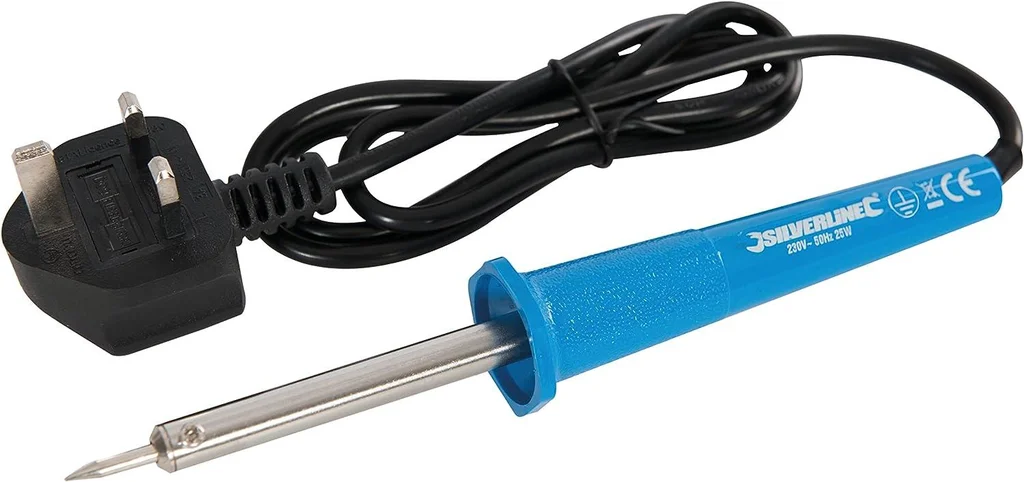

أيضًا تذكر أن مكواة اللحام ساخنة جدا، لذا يرجى الحفاظ على مكان العمل مرتب جدًا واستخدام الحامل المخصص للمكواة.

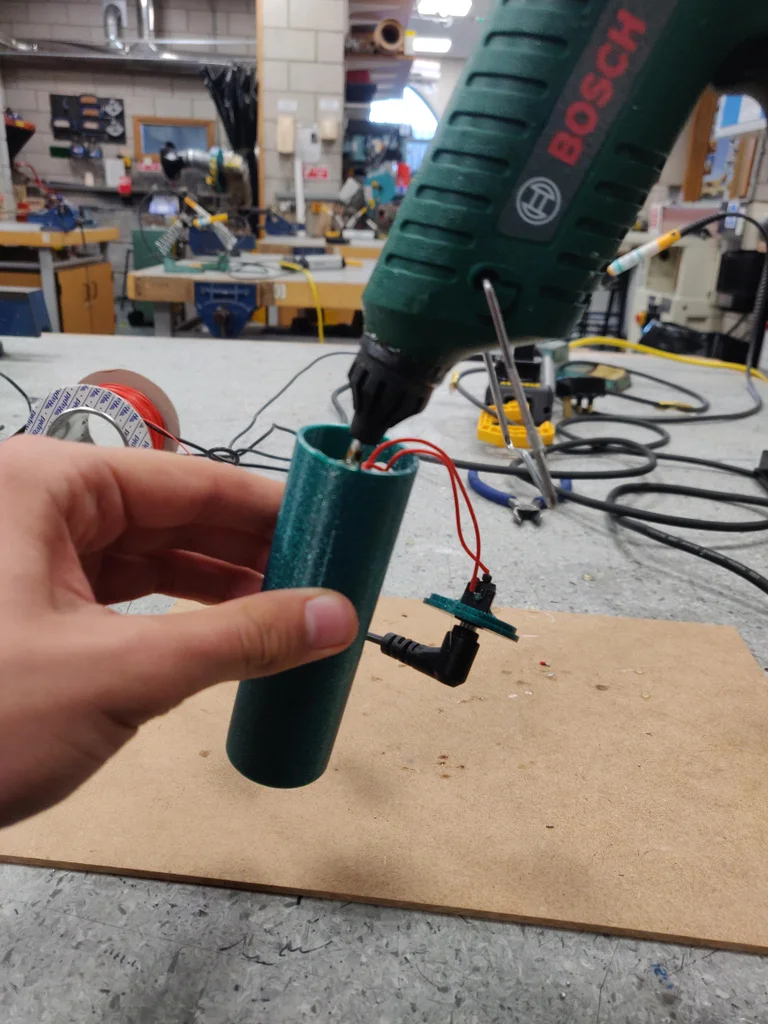

الآن قم بلصق المحرك في مكانه، لكن كن حذرًا حتى لا يصل الغراء أو الشمع إلى داخل المحرك، وتذكر ثانية أن الغراء ساخن ولزج جدًا، وسيؤذي بشرتك إذا لمسته.

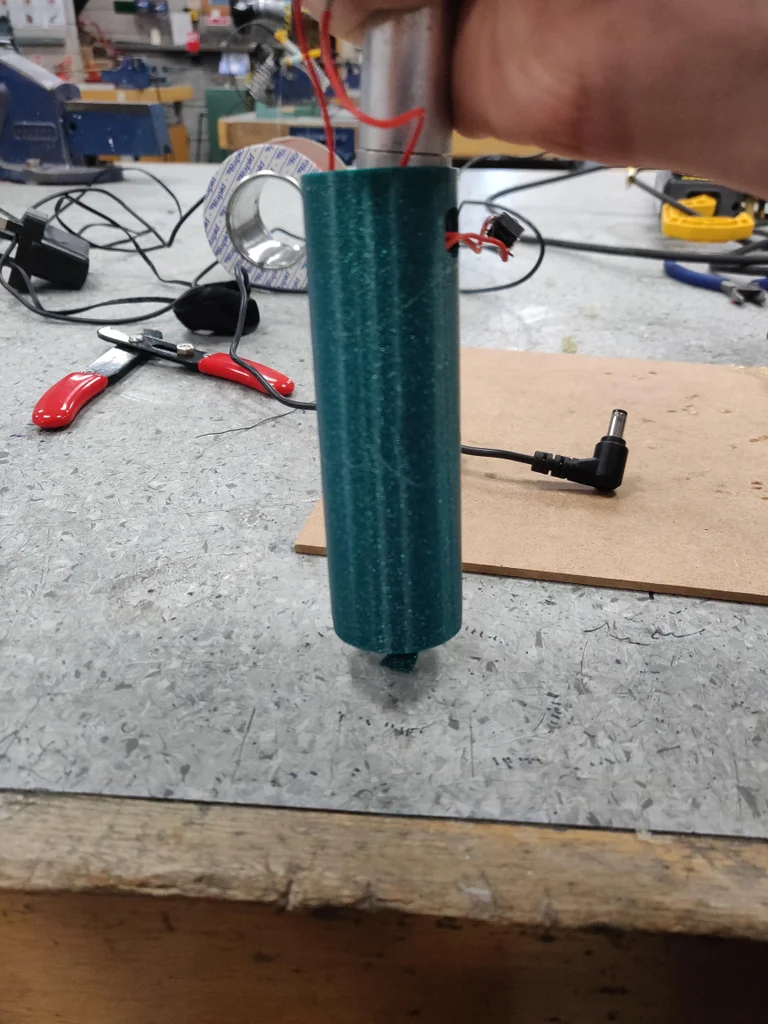

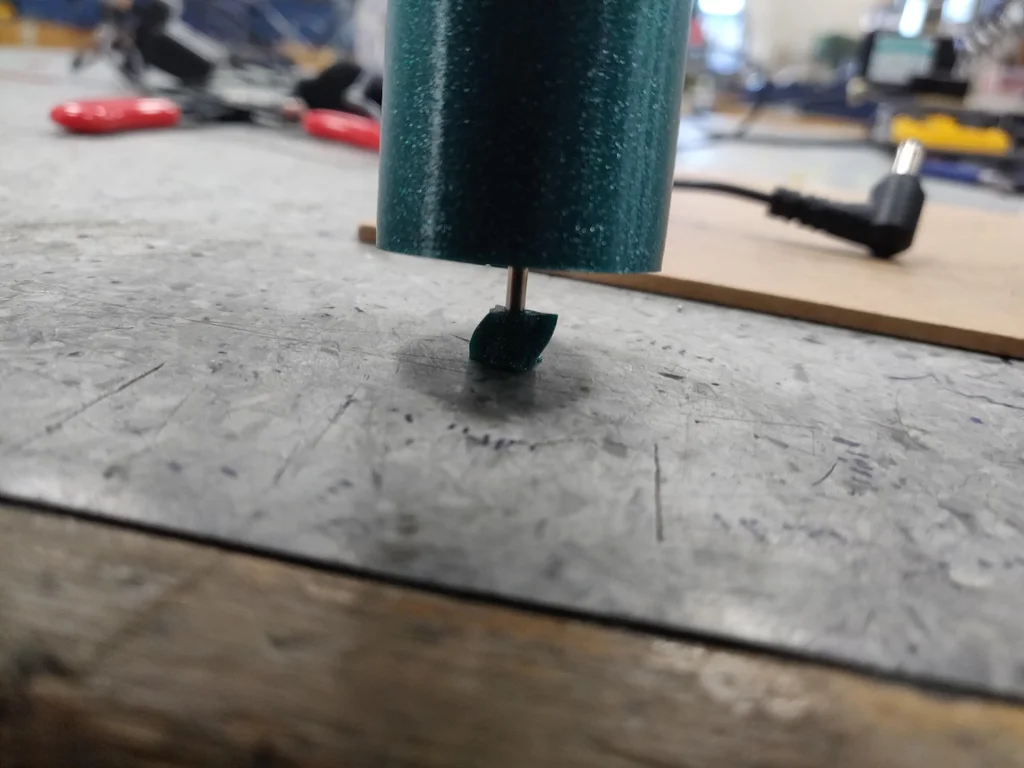

يعتمد تثبيت المزلاج (الجزء الصغير) على الاحتكاك، لذا عند تركيبه استخدم قضيبًا معدنيًا سميكًا أو أداة مشابهة لطرق العمود البارز من الطرف الآخر للمحرك، ولا تحاول الضغط على المحرك مباشرةً لأنك قد تعرض العمود للانحناء أو تتلف كراسي التحميل.

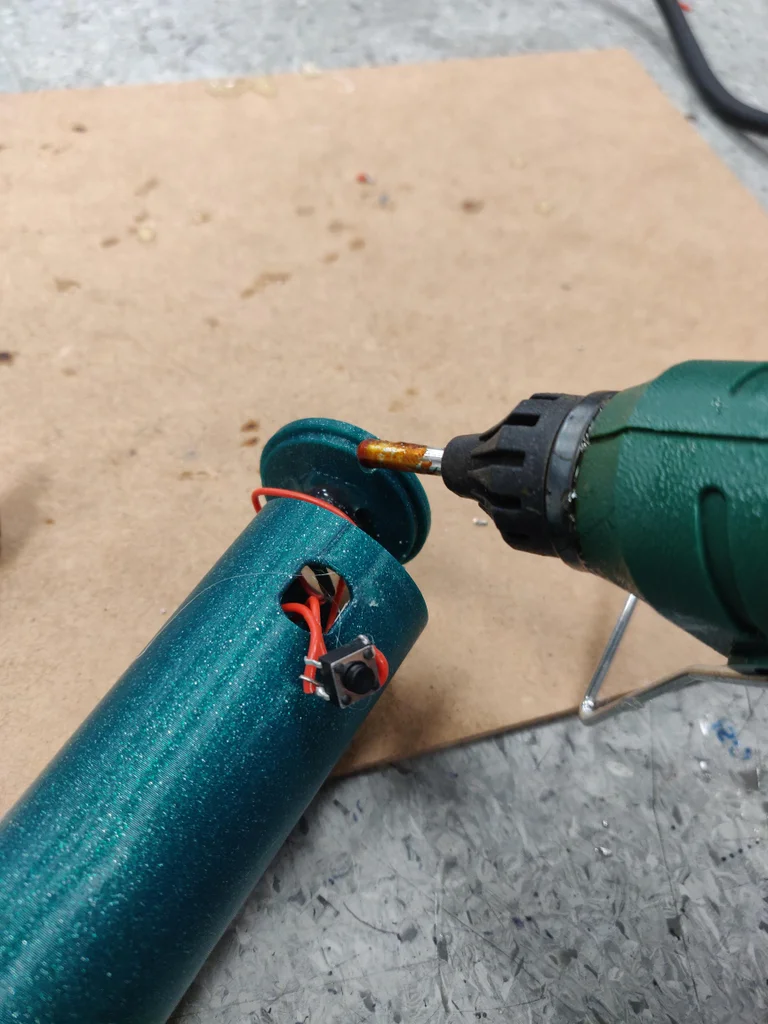

ها نحن على وشك الانتهاء، والآن قم بلصق الغطاء الصغير وضعه في أنبوب المحرك، ولتنظيم الأسلاك (لأولئك الذين يفضلون الترتيب) يمكنك ببساطة دفع الأسلاك الزائدة داخل الأنبوب أيضًا، وقد تلاحظ أن الزر لا يتناسب تمامًا مع الفتحة في الصورة، فلا تكرر خطئي واختبر مكوناتك قبل تعديل التصميم لاستيعابها.

الحقيقة أنا ما زلت أشعر بالأسف حيال مقياس الجهد الذي لم يعمل، لقد كان رائعًا، فإذا قررت استخدام واحداً تذكر قياس مقاومة الدائرة بالكامل حتى لا يكون مقياس الجهد ذو مقاومة عالية جدًا، مما يؤثر على الأداء.

أخيرًا، انتظر حتى يجف الغراء، وها أنت قد انتهيت.
