في هذا المشروع سوف نتعلم معاً خطوة بخطوة كيفية تصميم وطباعة متاهة الكرة ثلاثية الأبعاد.

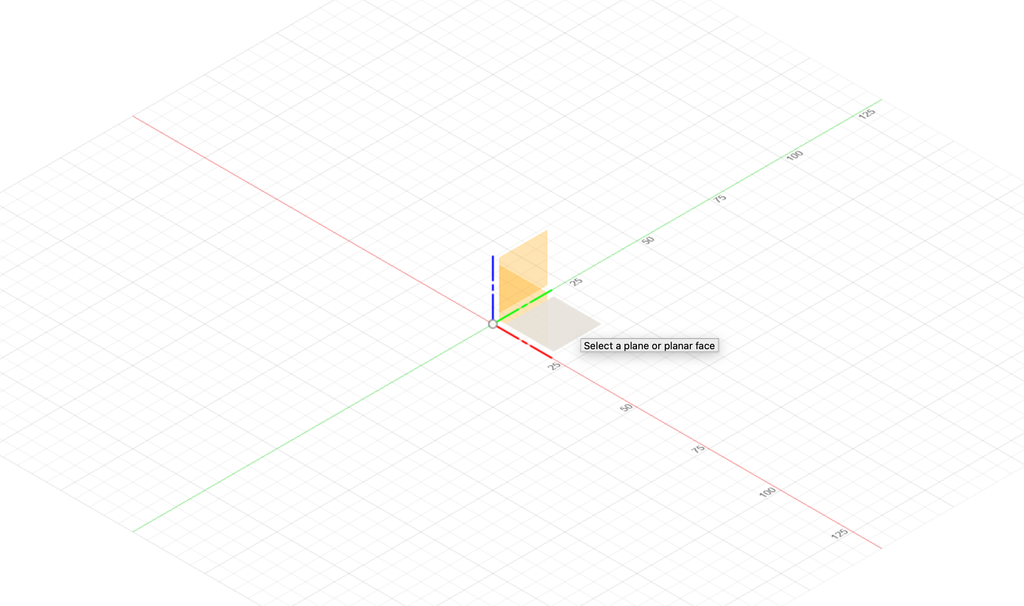

افتح برنامج Fusion 360 ثم اختر "New Plain" (مستوى جديد).

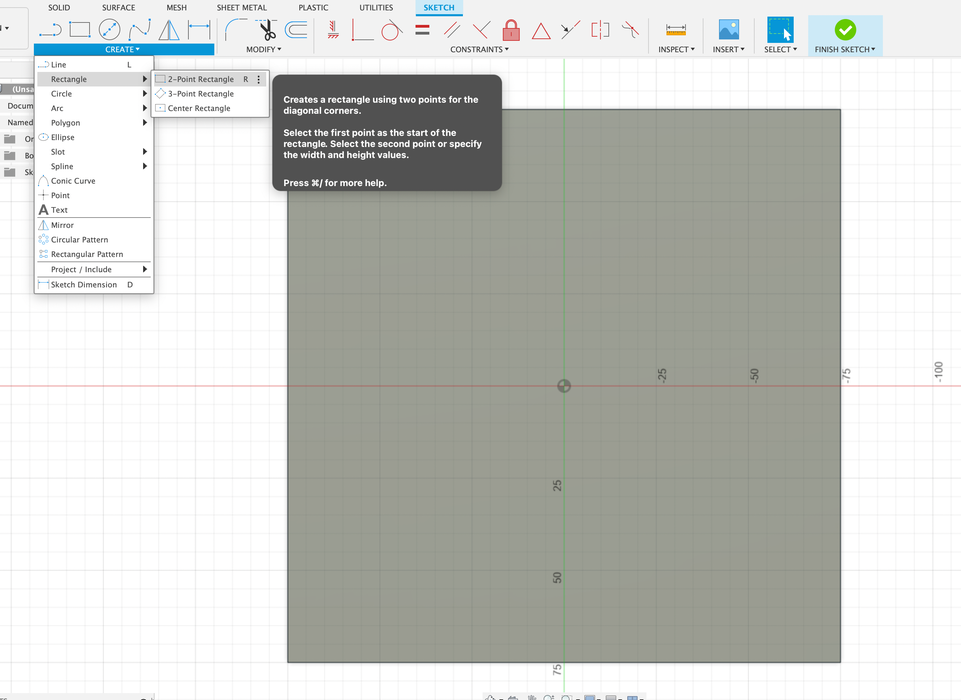

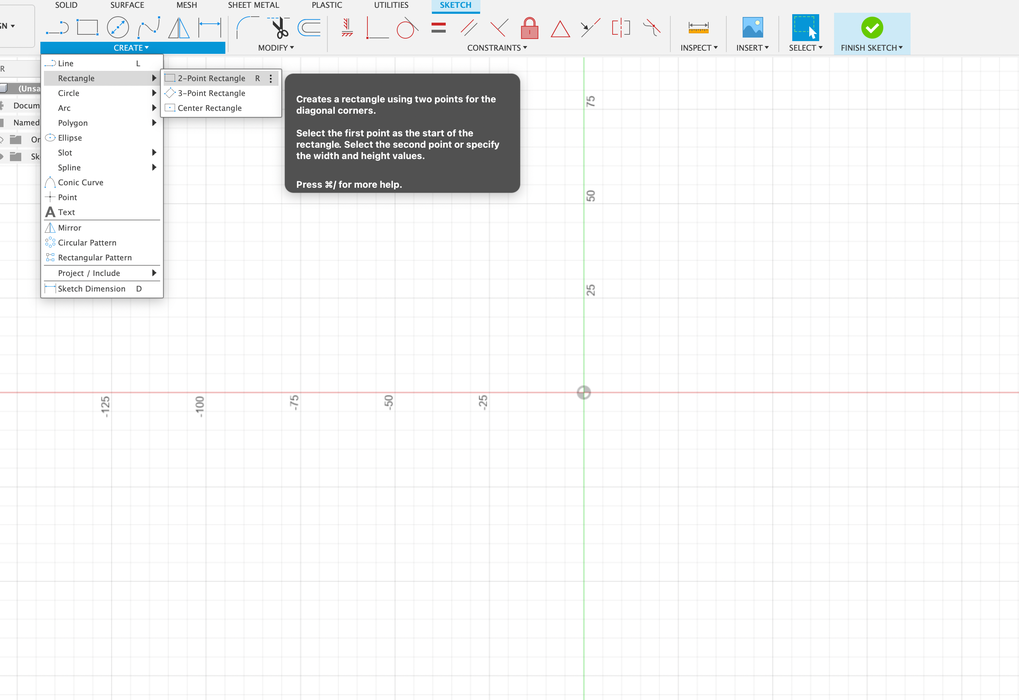

اضغط على "Create" (إنشاء) ثم اختر "2-Point Rectangle" (مستطيل بنقطتين).

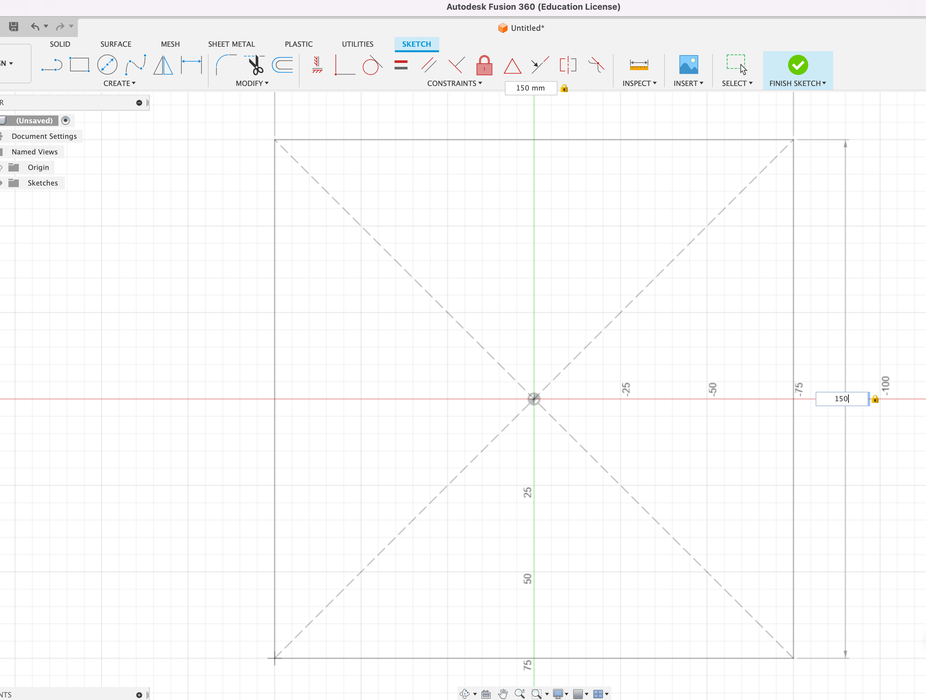

اصنع مربعًا بأبعاد 150 مم × 150 مم.

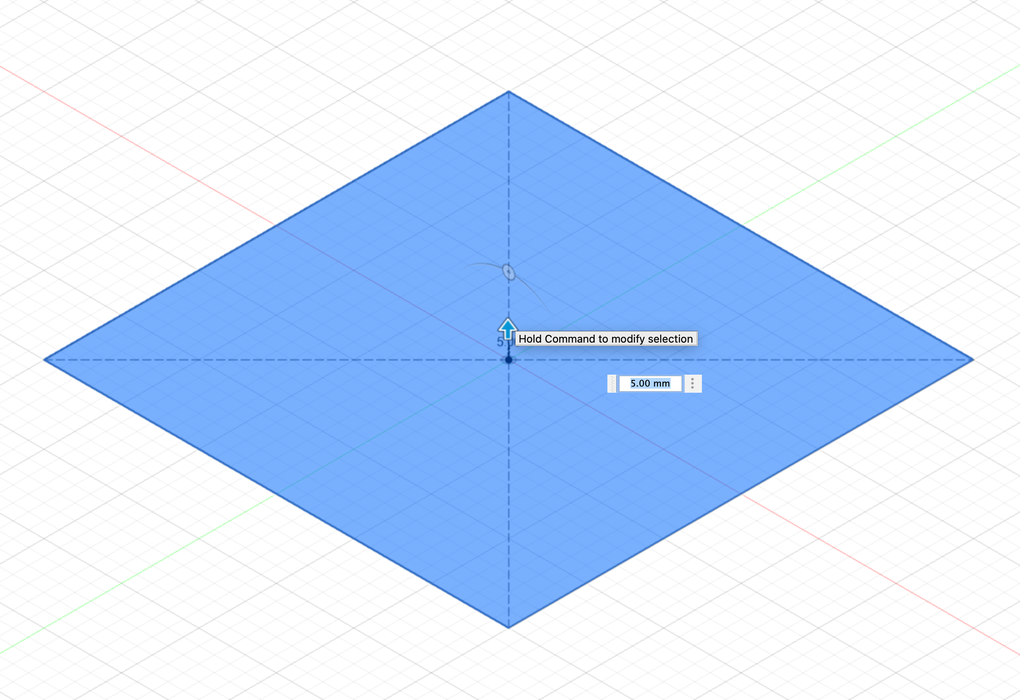

اضغط على حرف "E" لبثق المربع، ثم قم ببثقه لمسافة 5 مم.
بعد إنشاء المكعب ثلاثي الأبعاد قم باختيار "2-point rectangle" (مستطيل بنقطتين).

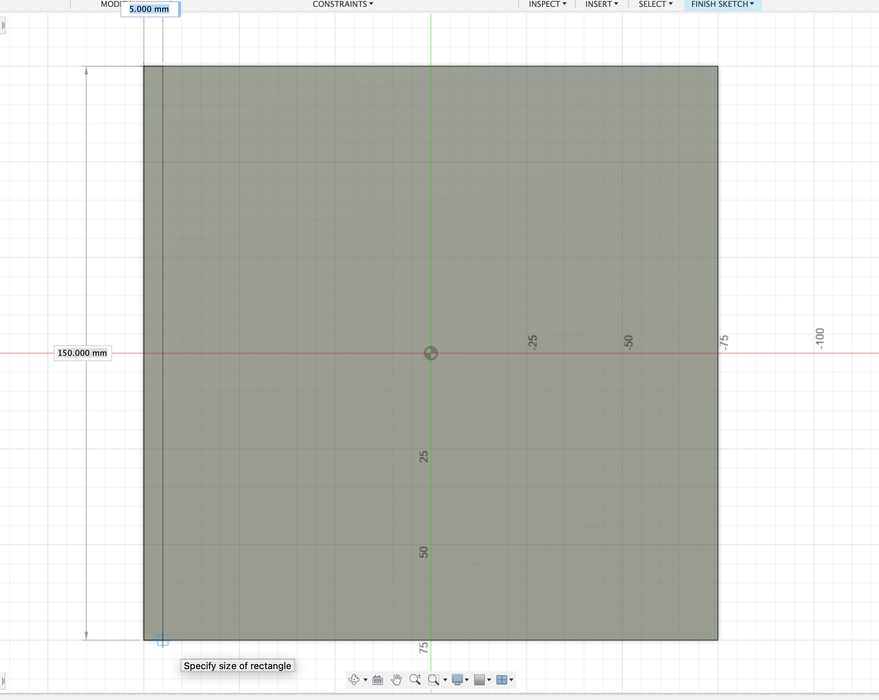

نقوم بعمل مستطيل بأبعاد 5 مم × 150 مم على حافة المربع.

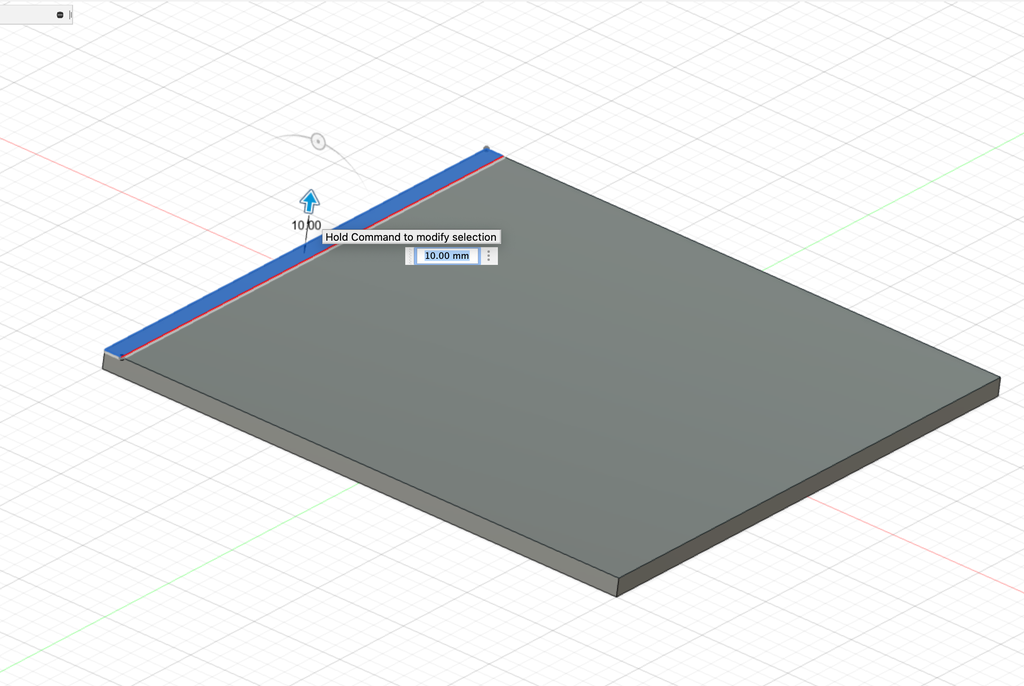

بعد إنشاء المستطيل قم بالضغط على "E" ثم قم ببثقه لمسافة 10 مم.

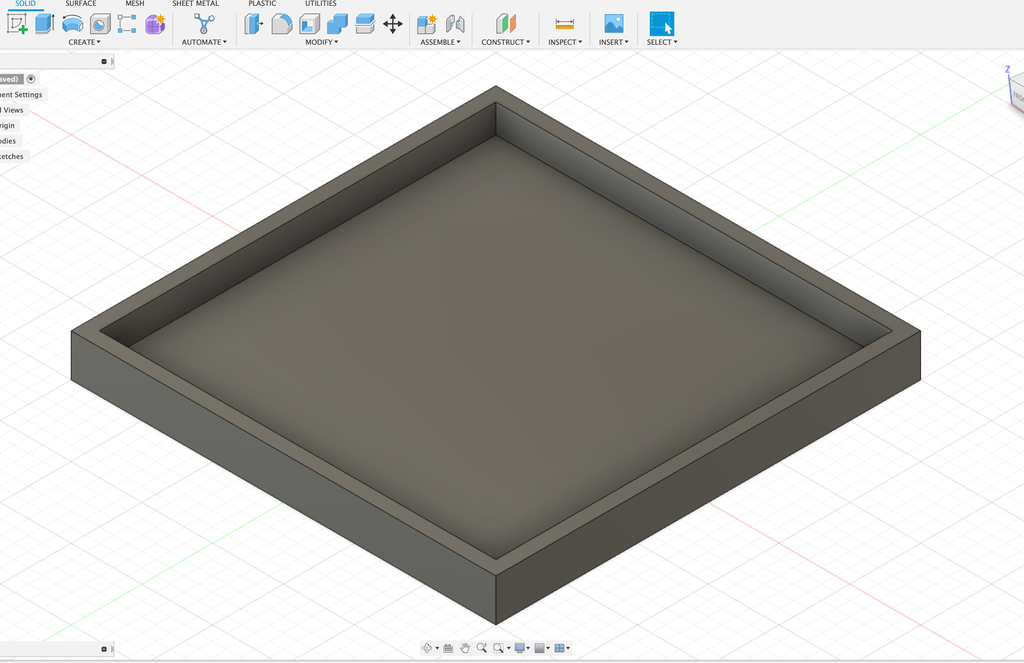

كرر الخطوتين 6 و7 حتى تحصل على شكل مشابه للصورة.

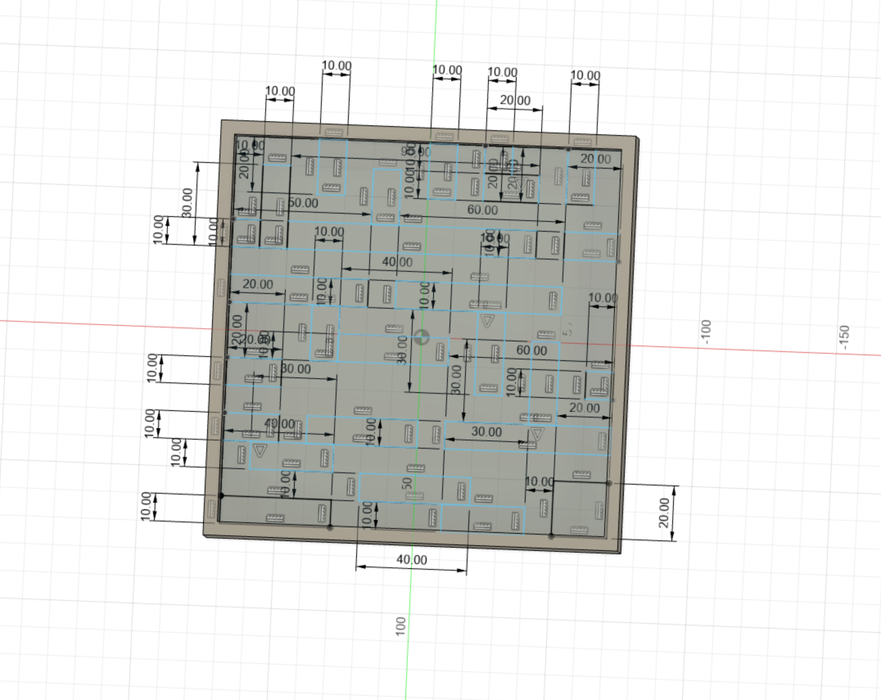

قم باستخدام أداة "2-Point rectangle" لإنشاء جميع العوائق في متاهتك.

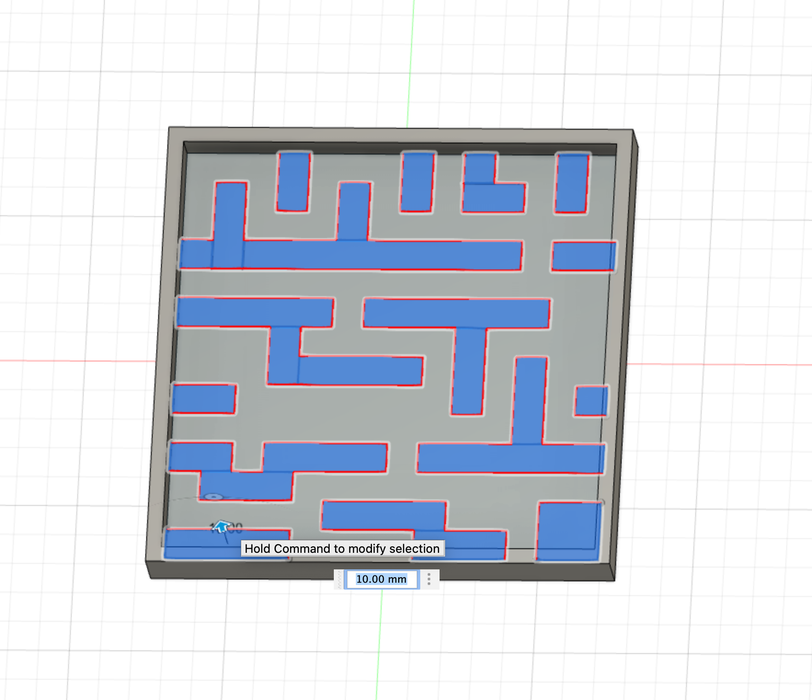

بعد إنشاء جميع العوائق قم بالضغط على "E" للبثق مع الاستمرار بالضغط على مفتاح "Shift" لتحديد جميع العوائق، فإن ذلك سوف يسمح لك ببثقهم جميعًا مرة واحدة، فقم ببثق العوائق لمسافة 10 مم.

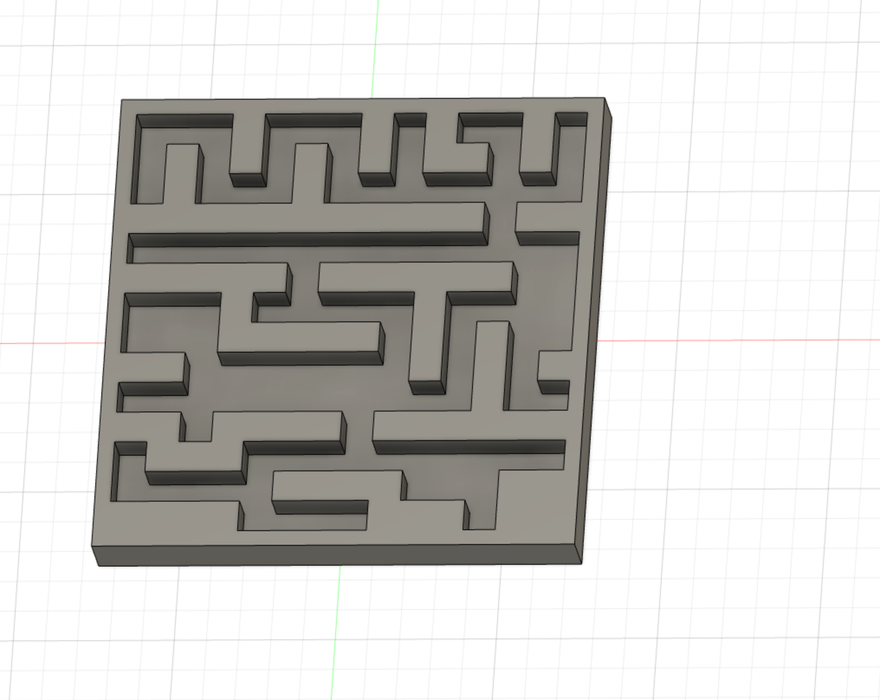

بعد البثق يجب أن تبدو المتاهة الخاصة بك مشابهة لهذا الشكل.

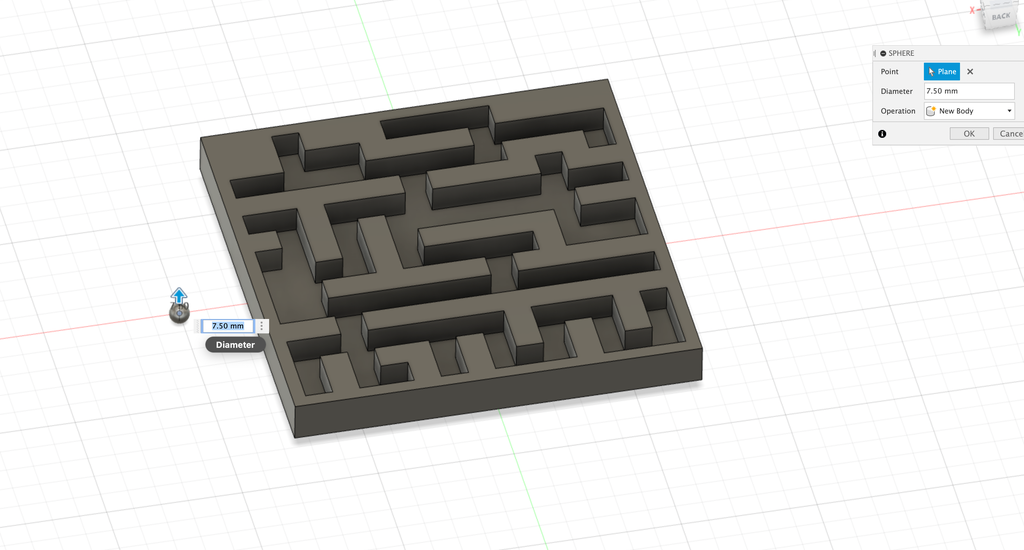

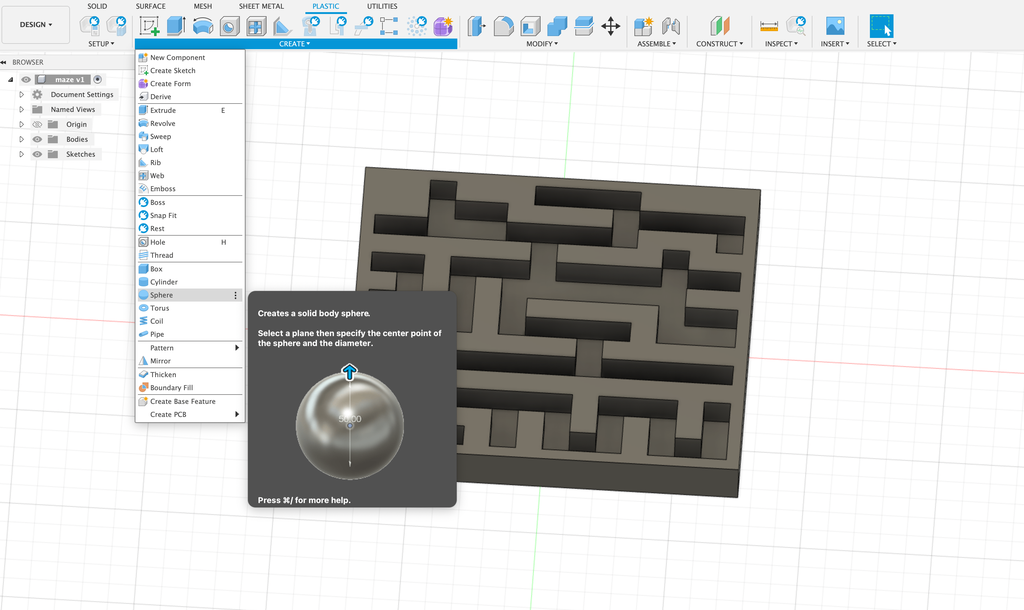

بعد ذلك اختر "Create" (إنشاء) ثم "Sphere" (كرة).
اجعل قطر الكرة 7.5 مم.

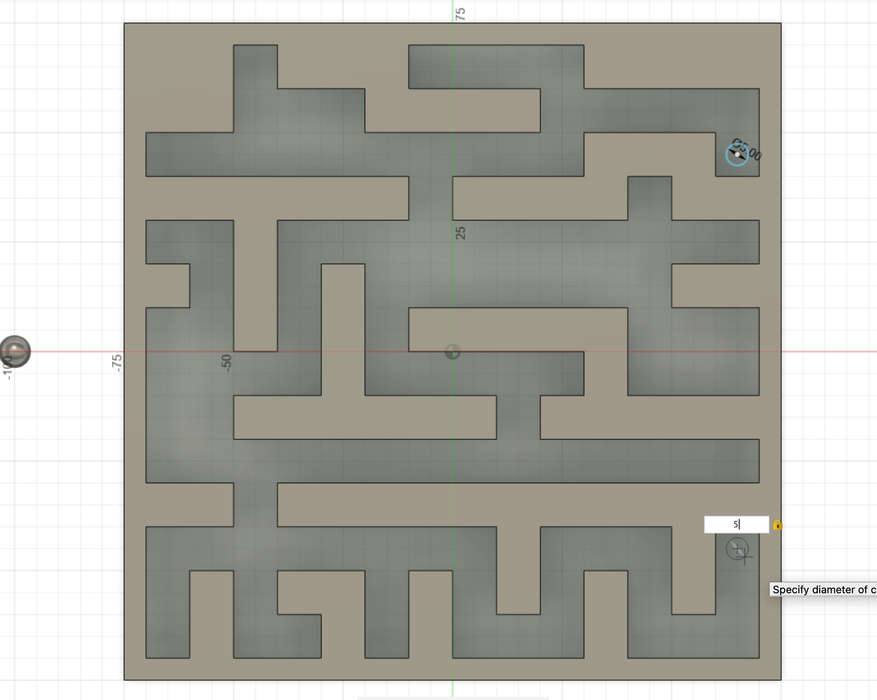

اصنع نقطتي البداية والنهاية في المتاهة الخاصة بك عن طريق اختيار "Create" (إنشاء) ثم "Center Diameter Circle" (دائرة بالقطر المركزي).

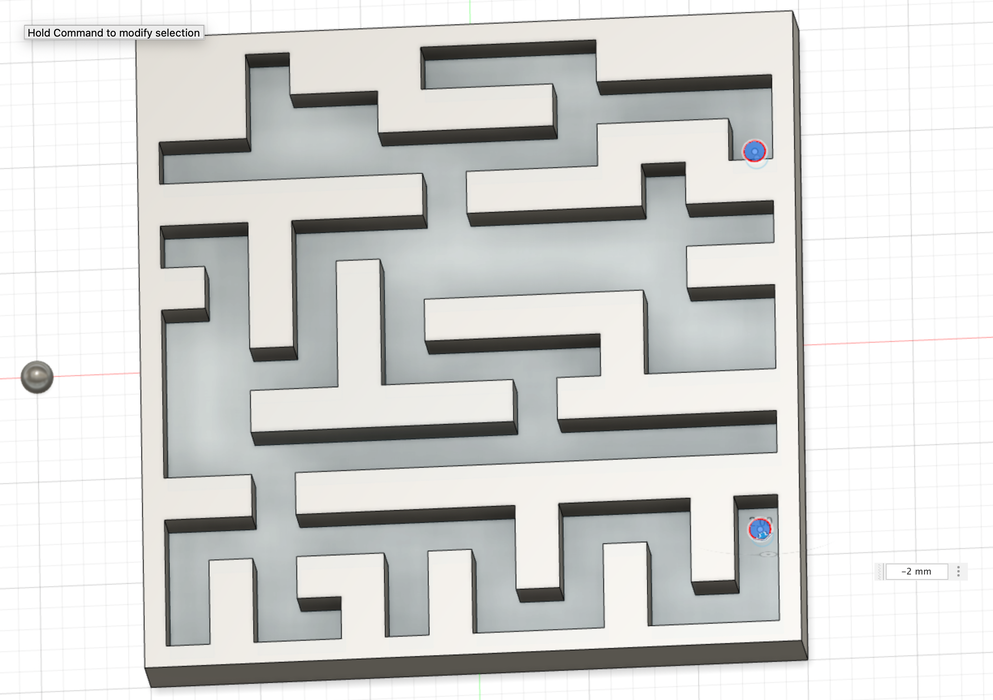

الآن ضع الدوائر التي صنعتها في المواقع التي تريدها لنقاط البداية والنهاية.
أخيرًا قم ببثق الدوائر لمسافة 2 مم.
الخطوة الأخيرة هي طباعة المتاهة الخاصة بك ثلاثية الأبعاد.

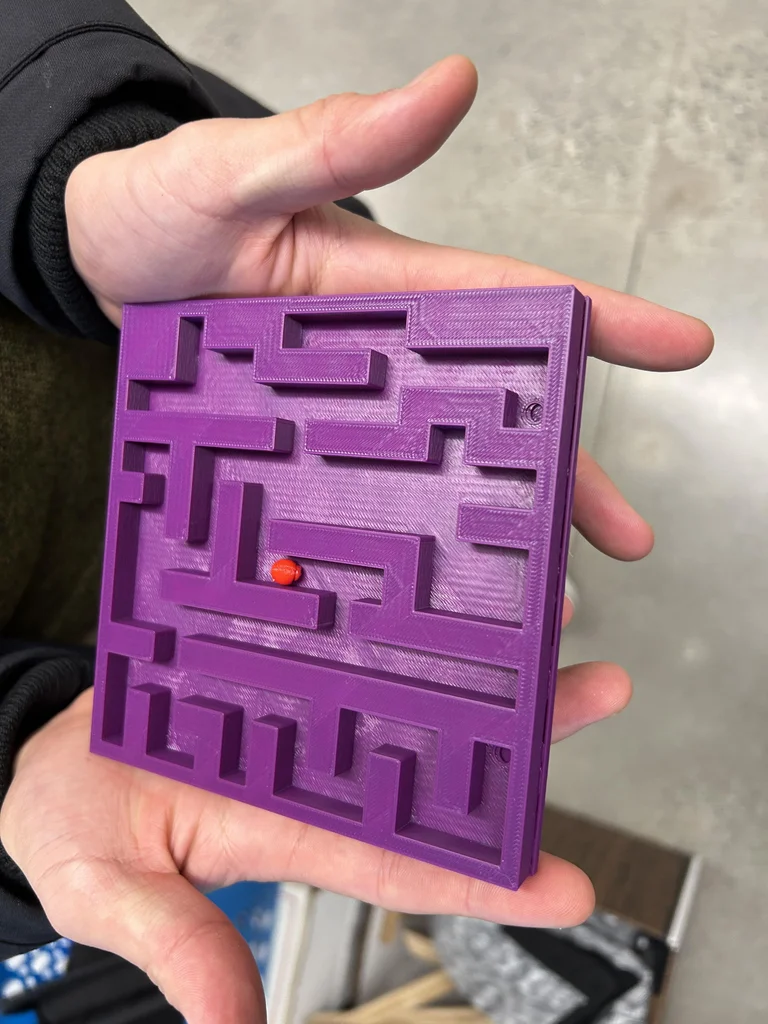

وهذا هو المنتج النهائي جاهز الآن.
