سأعرض لكم في هذا الدليل طريقة صنع مسار كرات مغناطيسي يعزف نغمات الزيلوفون عند إسقاط الكرة عليه، وقد استوحيت هذه الفكرة من مقطع فيديو رأيته لمسار كرات زيلوفوني، لكني شعرت بخيبة أمل عندما اكتشفت أنه مجرد محاكاة بالكمبيوتر ولم يكن متاحًا للشراء، ثم أدركت أنه بإمكاني صنعه بنفسي، وهأنا ذا بعد أسبوعين من المحاولات الفاشلة العديدة، أقدم لكم مسار الكرات المغناطيسي الزيلوفوني.

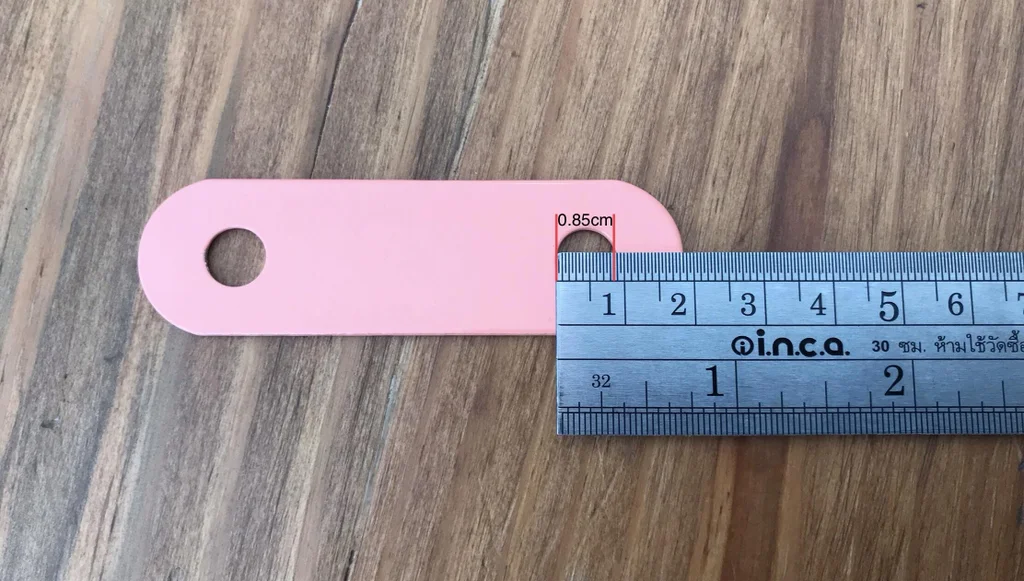

أولاً قم بقياس عرض الثقوب في مفتاح الاكسليفون، كما هو موضح أدناه في الصور (في حالتي كان 8.5 مم).

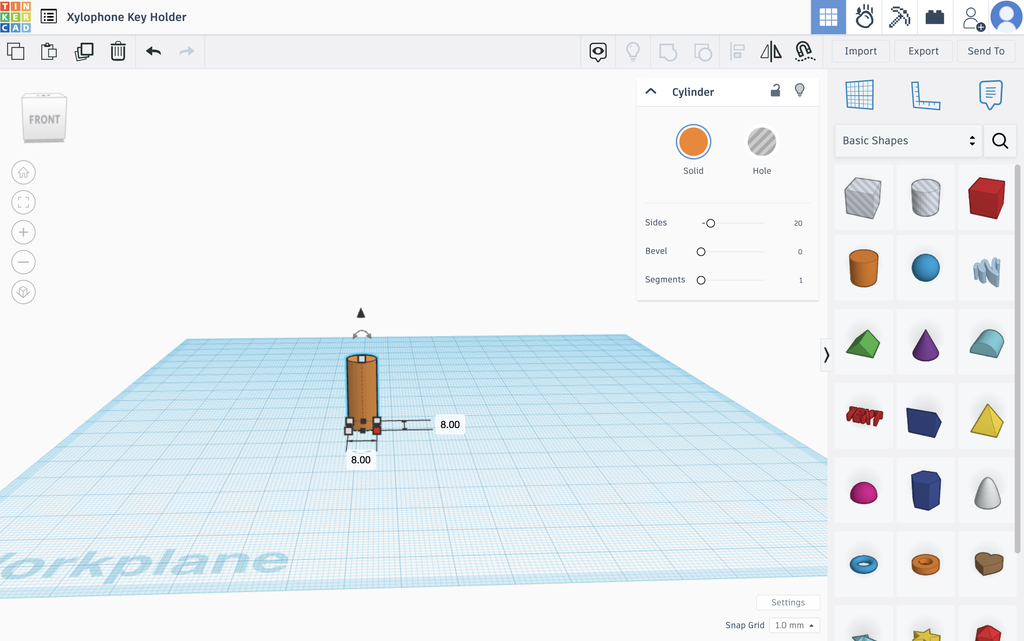

ثم افتح مشروع جديد في برنامج Tinkercad، ثم أضف اسطوانة، واضبط العرض والطول ليكون أقل بقليل من عرض الثقوب (في حالتي اخترت 8 مم × 8 مم)، واضبط الارتفاع على حوالي 20 مم.
بعد ذلك أضف مخروطًا فوق الاسطوانة، واضبط العرض والطول ليكون أكبر بقليل من عرض الثقب وطوله (في حالتي اخترت 9 مم × 9 مم)، واضبط الارتفاع على نفس القيمة (في حالتي 9 مم).

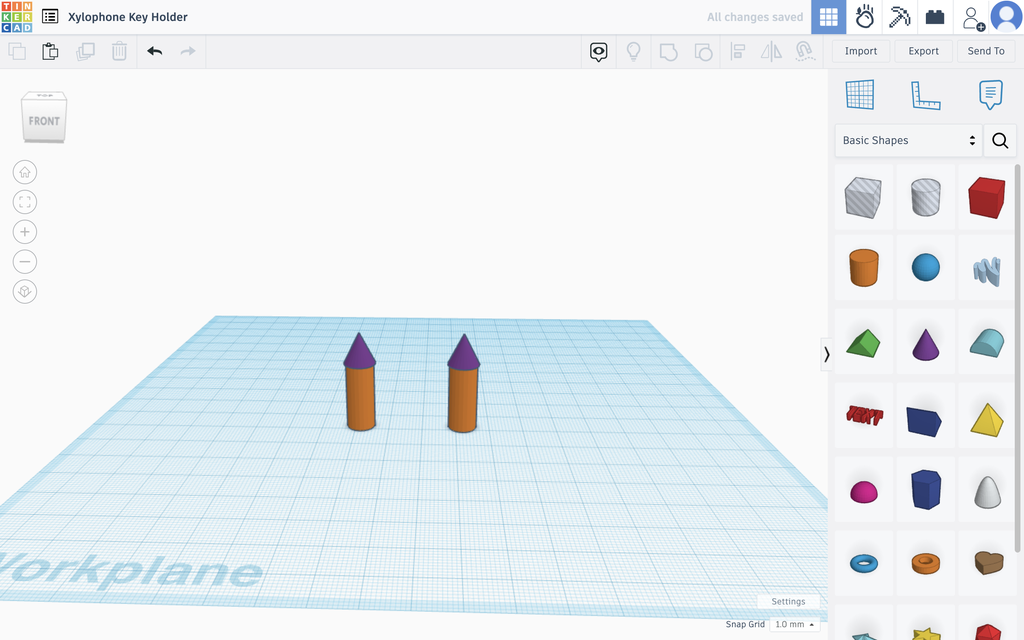

ثم انسخ التصميم بحيث يصبح لديكم حامل لكل ثقب.

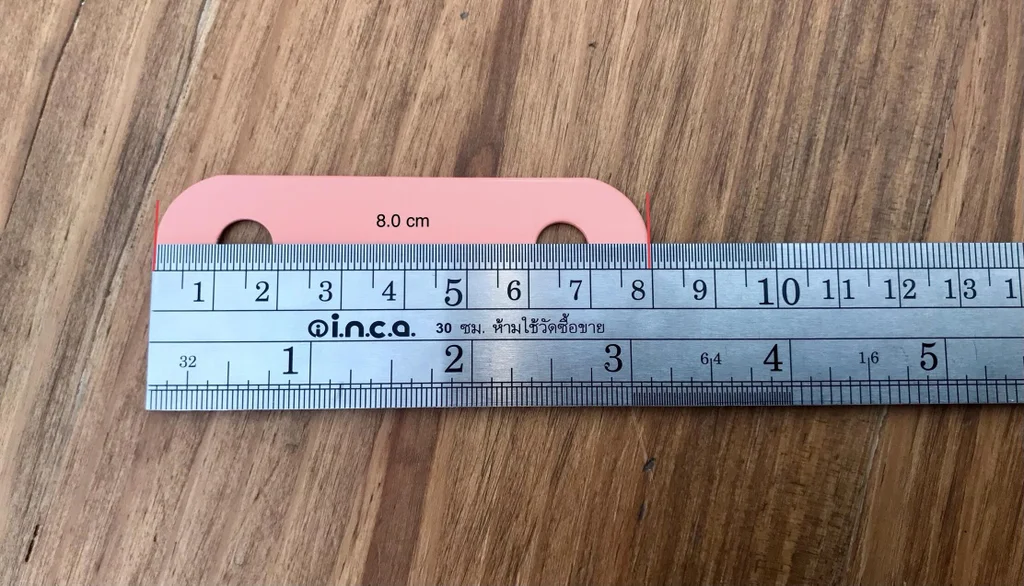

أولاً قم بقياس طول المفتاح (في حالتي 80 مم).

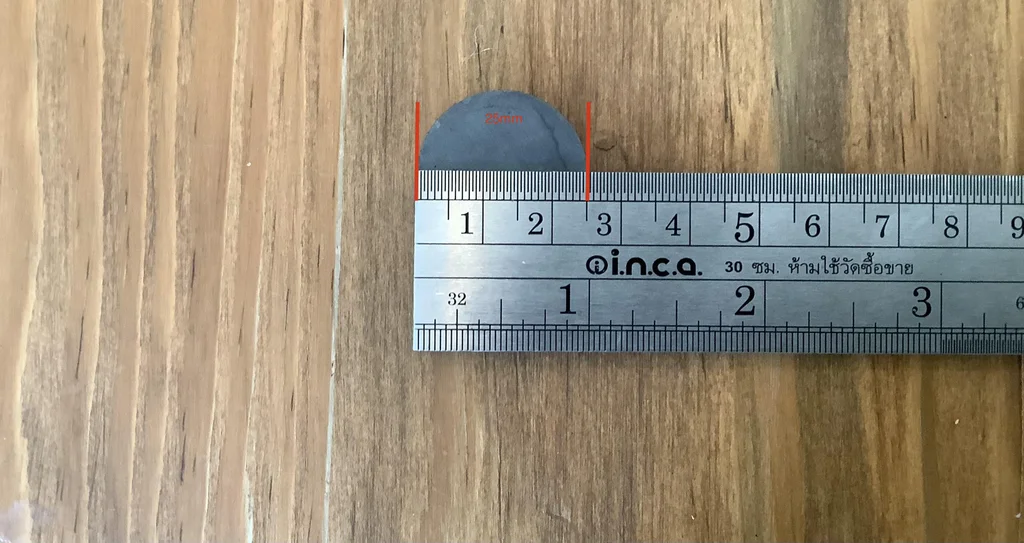

ثم قم بقياس طول المغناطيس (في حالتي 25 مم).

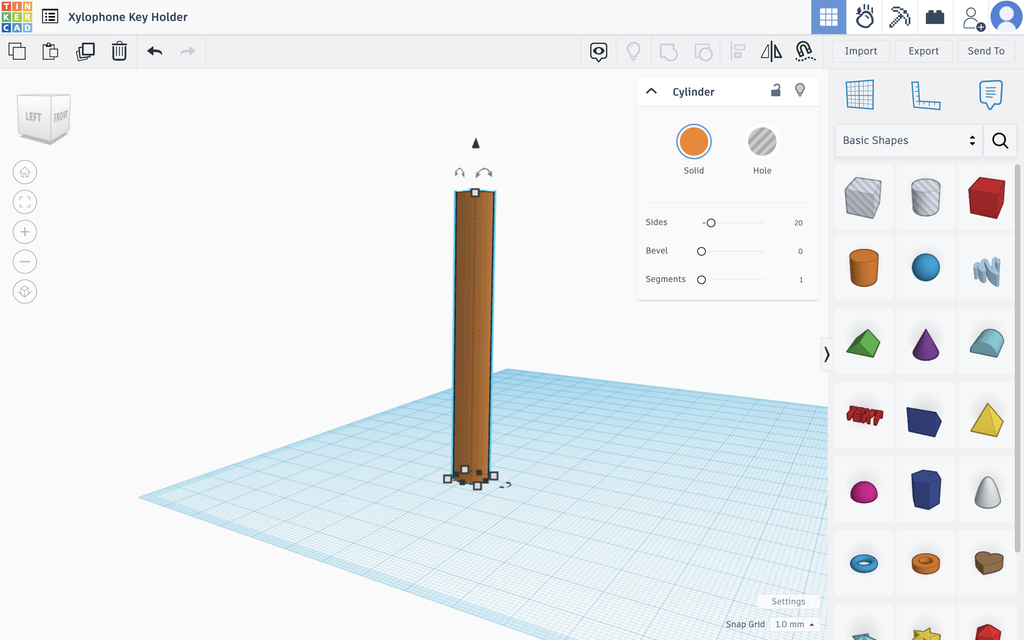

بعد ذلك أضف اسطوانة واضبط العرض والطول ليكون أكبر ببضعة مليمترات من المخروط (في حالتي 12 مم × 12 مم)، واضبط الارتفاع ليكون بطول المفتاح (في حالتي 80 مم).

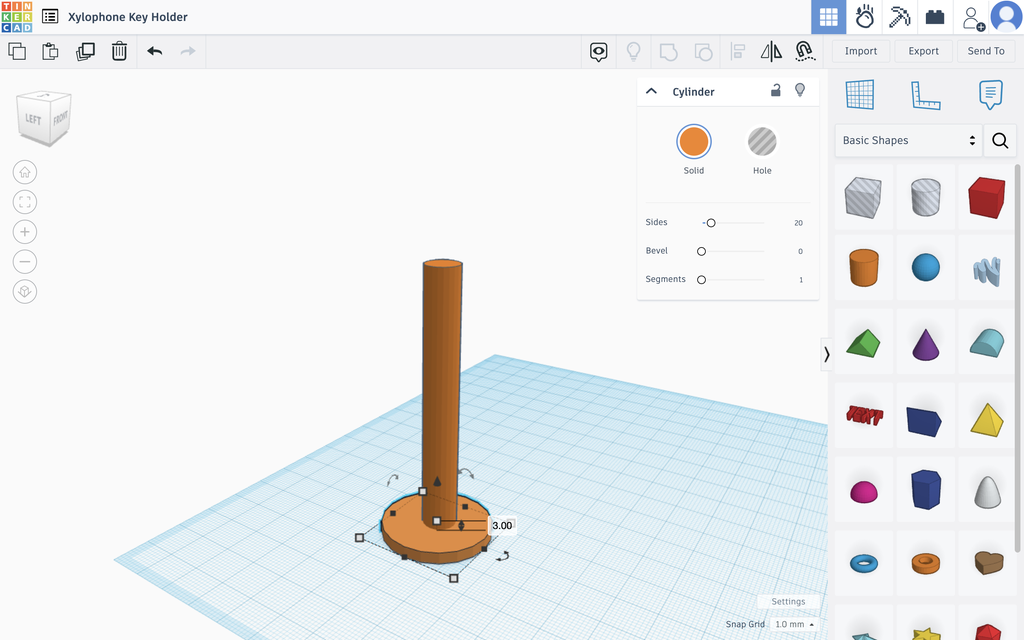

ثم أضف اسطوانة أخرى، لكن اجعلها بارتفاع 3 مم فقط، وأوسع وأطول بقليل من المغناطيس الخاص بك (في حالتي 30 مم × 30 مم).

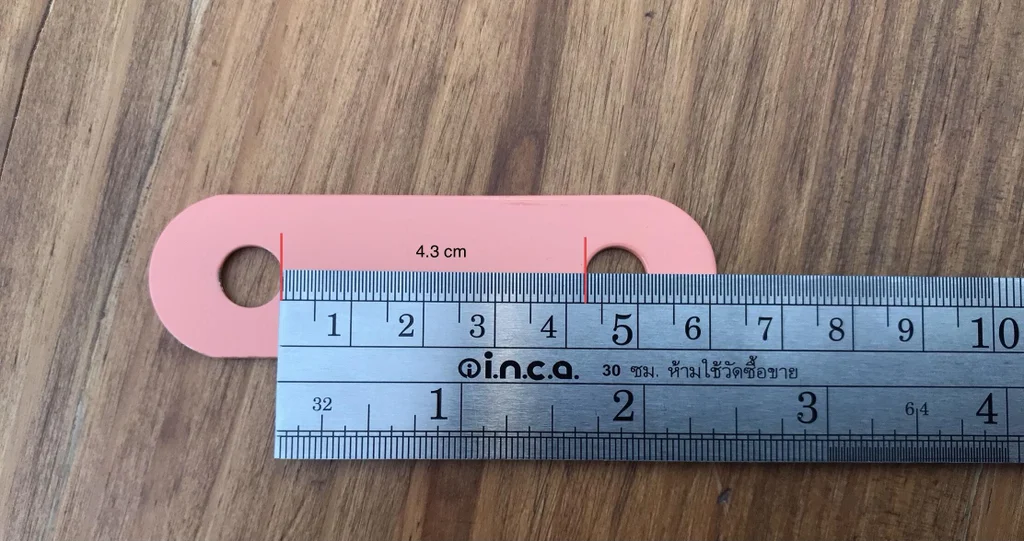

قم بقياس المسافة بين الثقوب في المفتاح (في حالتي 43 مم).

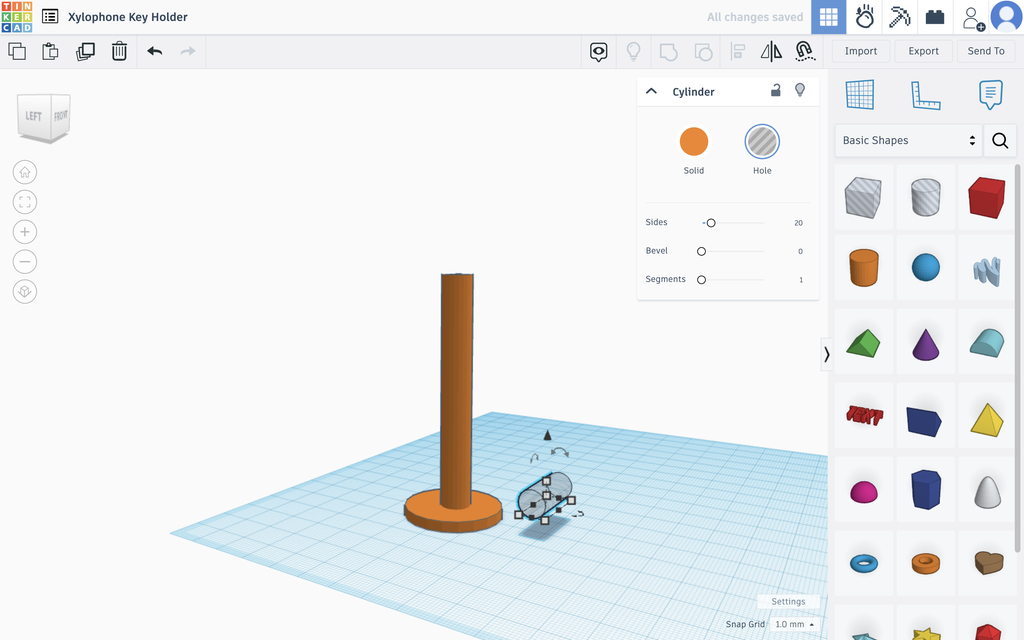

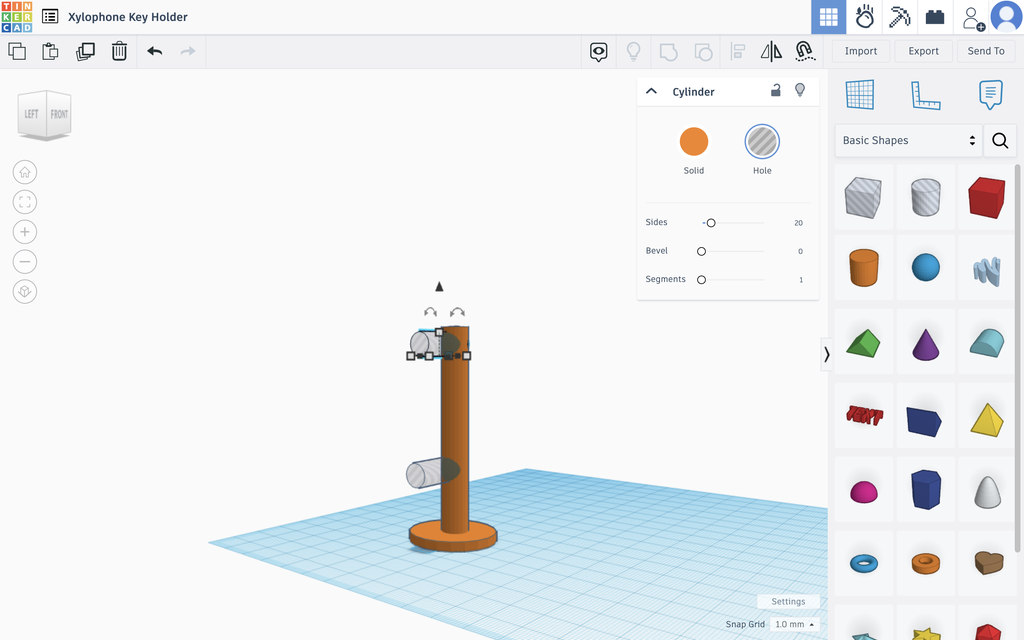

ثم أضف اسطوانة، واضبط العرض والطول ليكون أكبر بقليل من ثقوب المفتاح (في حالتي 8.5 مم)، واختار خيار "ثقب".

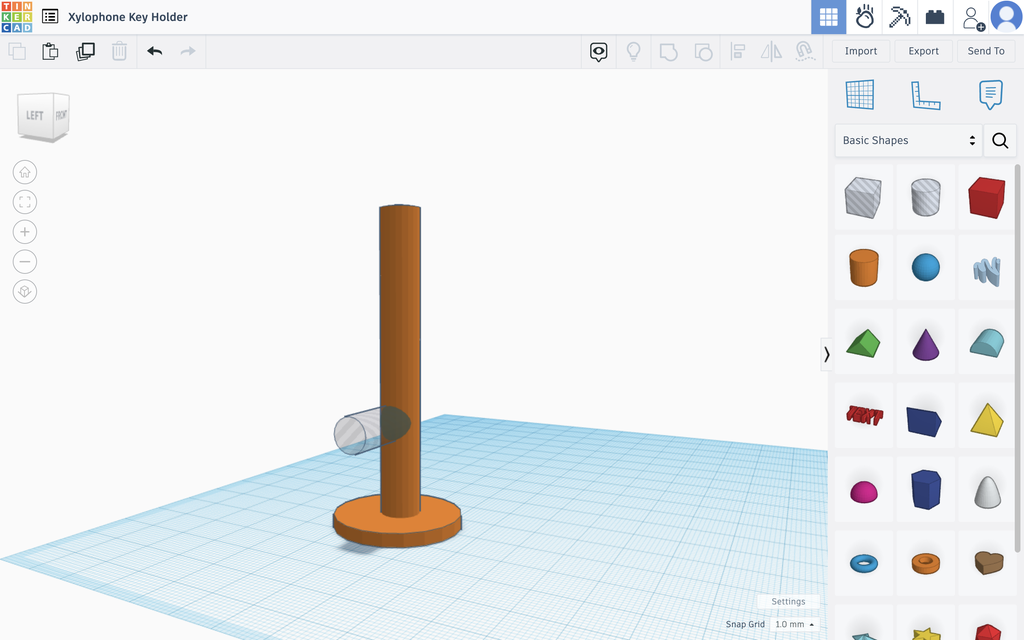

ثم قم بتدوير الاسطوانة 90 درجة وضعها على بعد 20 مم فوق المستوى، بحيث تقطع في الاسطوانة الطويلة.
بعد ذلك قم بنسخ الاسطوانة وافصلها عن الأولى بمسافة تساوي المسافة بين الثقوب في المفتاح (في حالتي 43 مم).

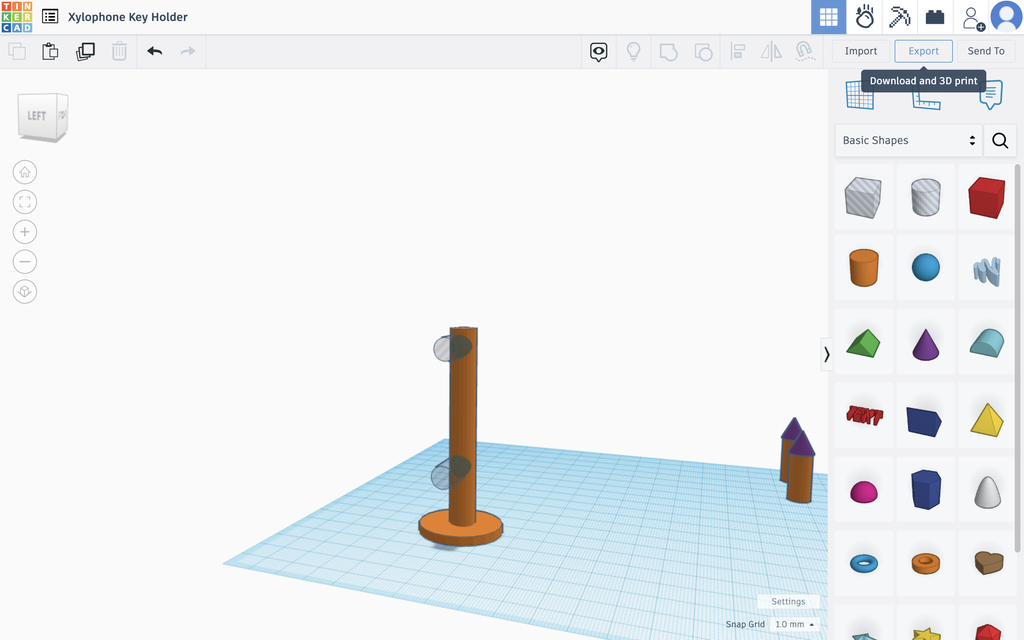

قم بتصدير الملف باستخدام الزر في أعلى اليمين.

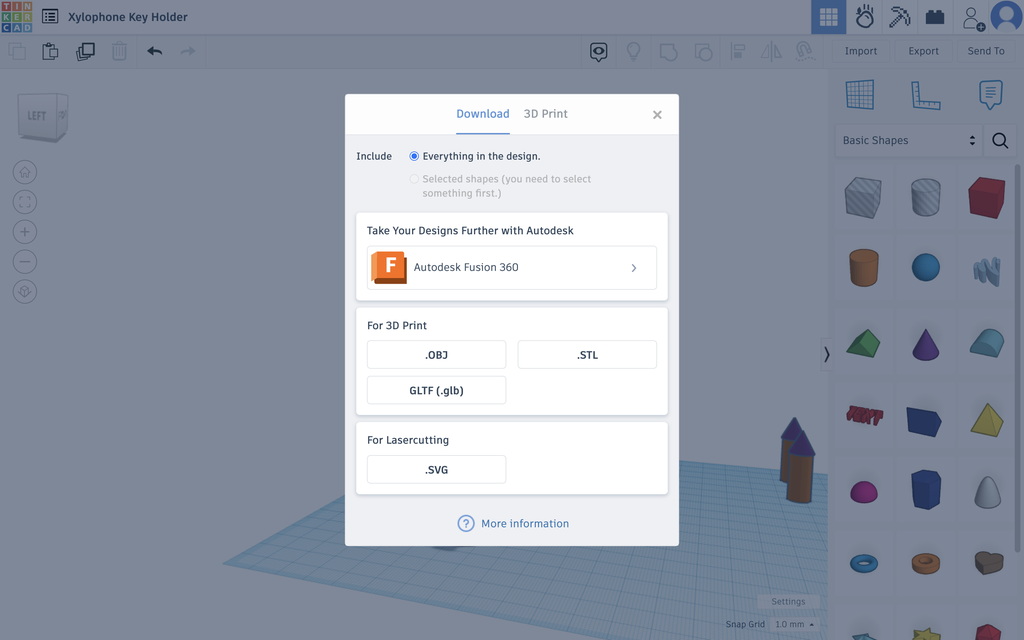

ثم اختر نوع الملف الذي تدعمه طابعتكم (.stl، .obj، إلخ.) وحملوه.
ثم اطبع الملف.

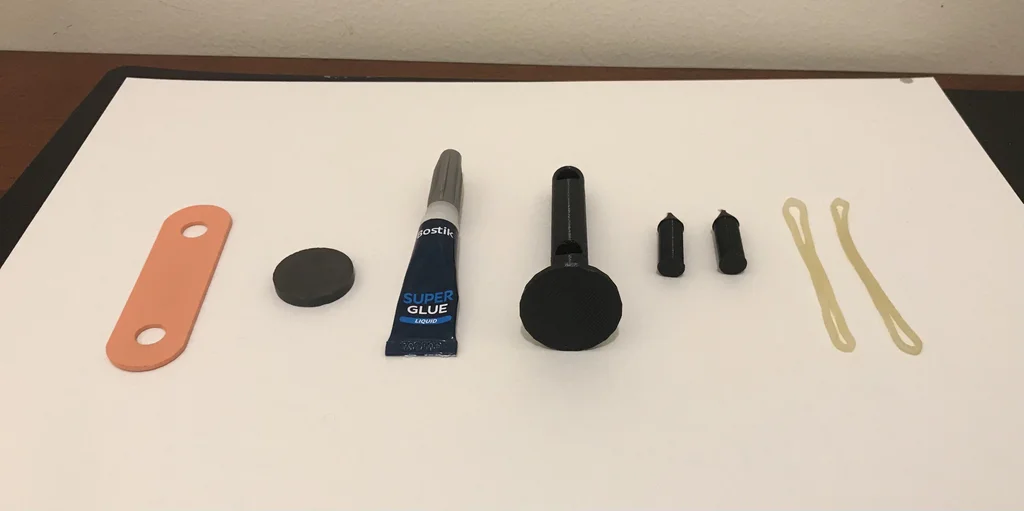

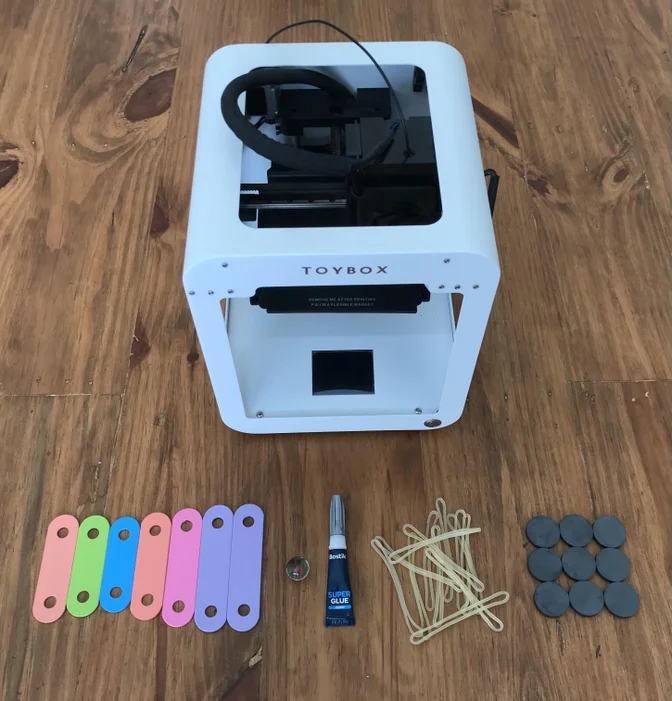

تأكد من أن لديك جميع القطع (المفتاح، المغناطيس، الغراء السريع، الحامل الكبير، حامليين صغيرين).

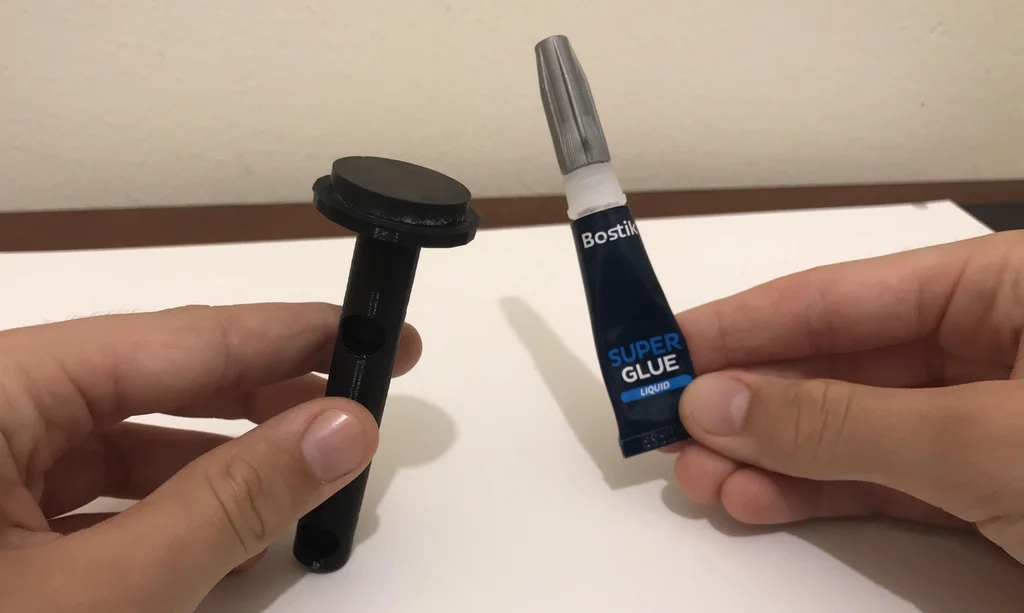

ثم الصق المغناطيس بالاسطوانة المسطحة في نهاية الحامل الكبير باستخدام الغراء السريع.

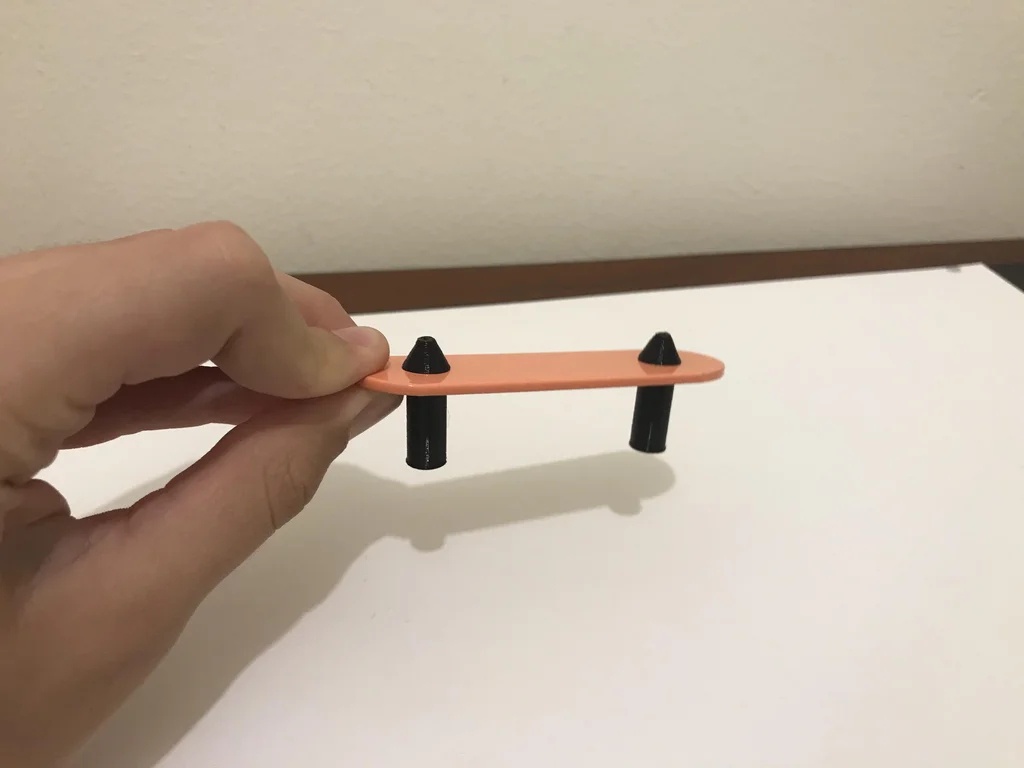

قم بإدخال الحوامل الصغيرة في الثقوب الموجودة في المفتاح.

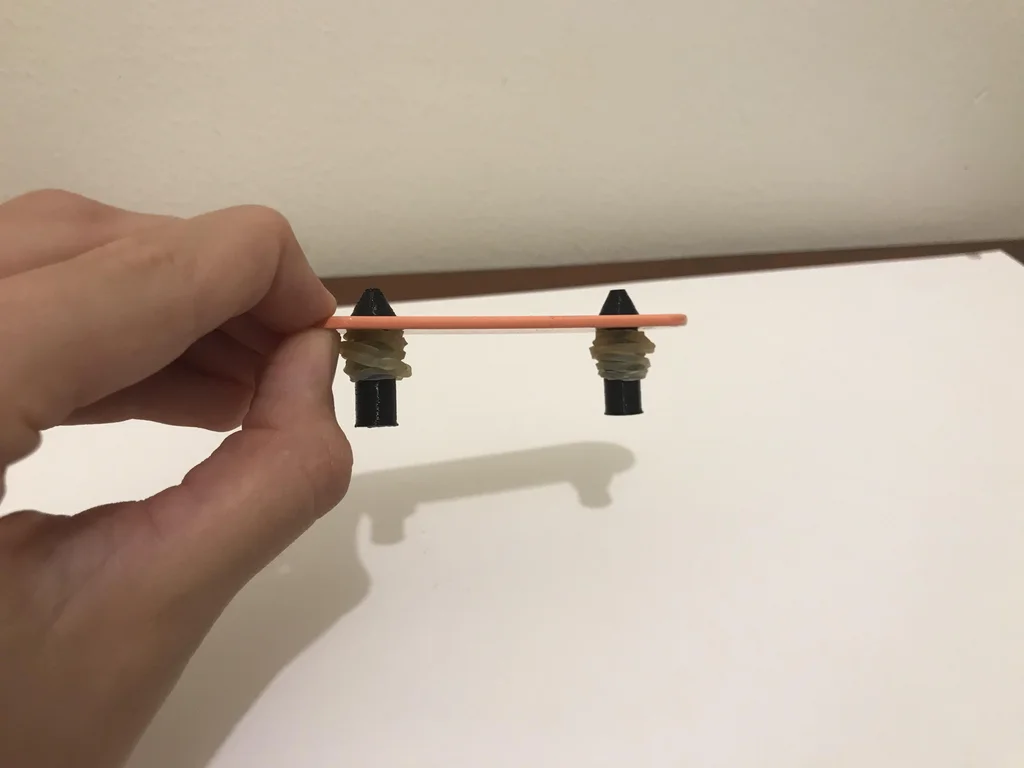

ثم أضف الأربطة المطاطية (الأساتك) أسفل المفتاح لتثبيته في مكانه.

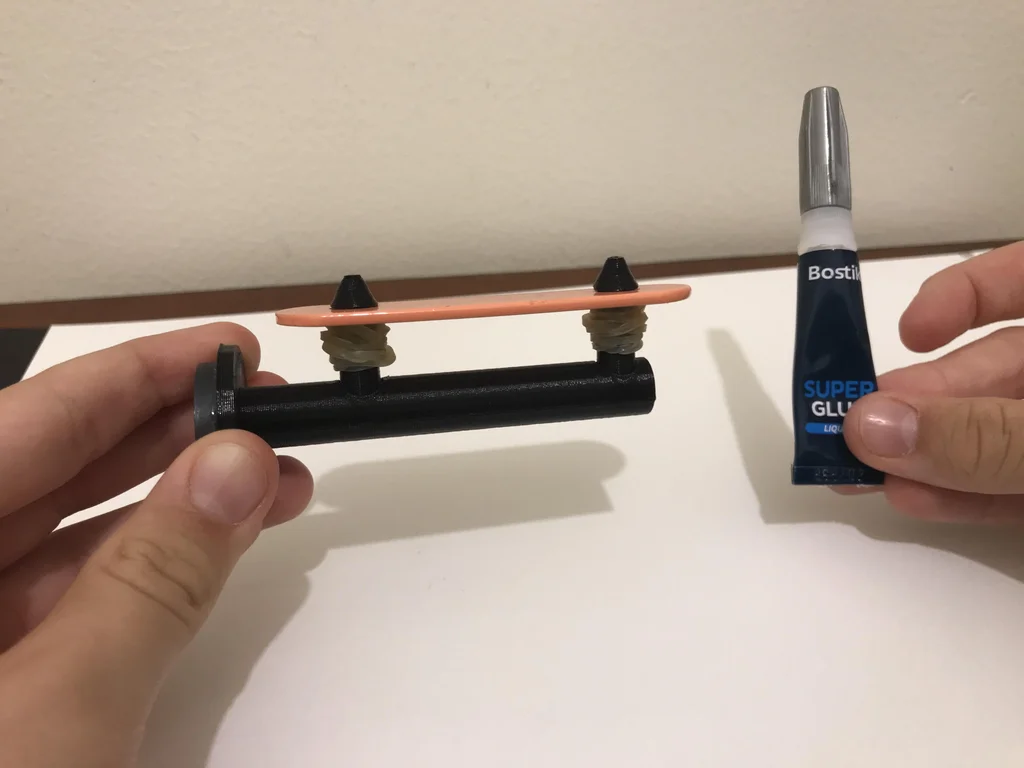

بعد ذلك قم بلصق الحاملين الصغيرين في الثقوب الموجودة في الحامل الكبير باستخدام الغراء السريع.

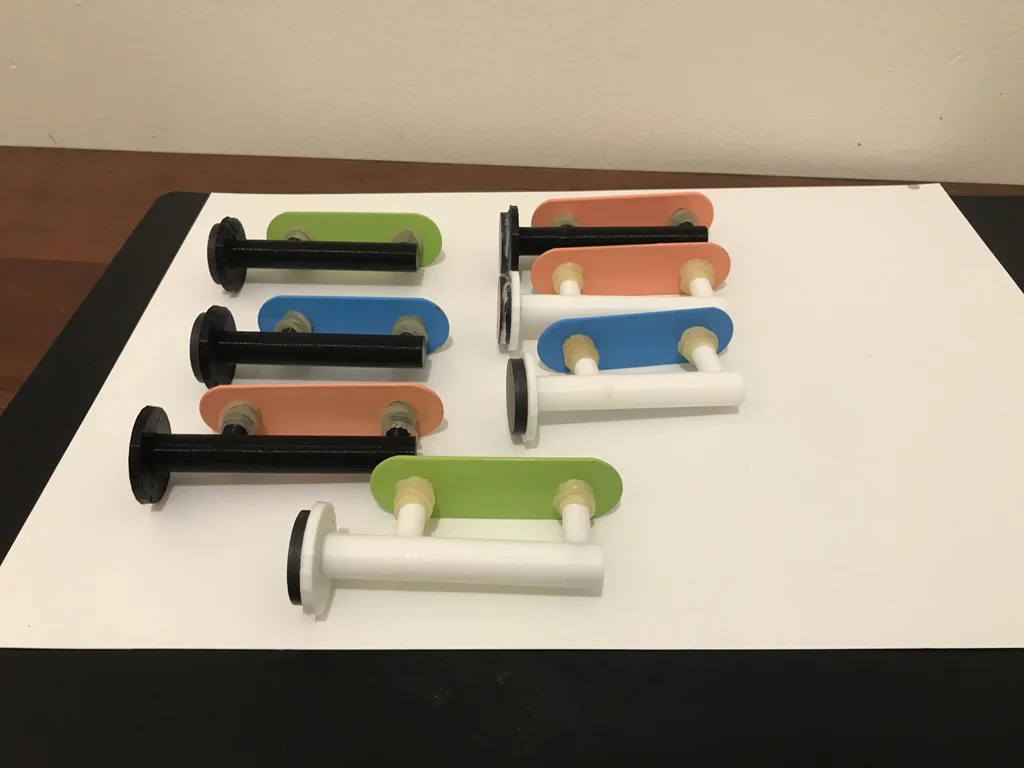

وأخيراً قم بتكرار الخطوات من 1 إلى 5، مع تغيير القياسات إذا لزم الأمر، حتى تصبح جميع المفاتيح مجهزة بحوامل

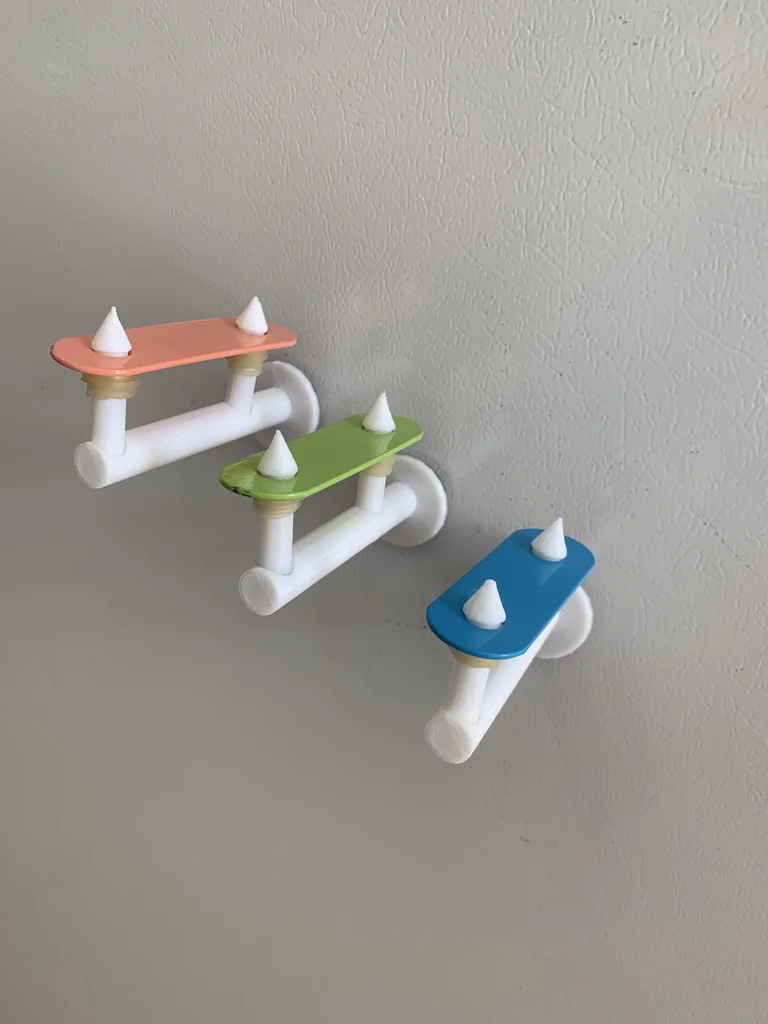

تهانينا، لقد نجحت في صنع قطع مسار الكرات الزيلوفوني الخاص بك، والآن استمتع وابتكر العديد من التجارب لتحصل على نغمات زيلوفون مختلفة.
