هل سبق لك أن رغبت في بناء لوحة مفاتيح صغيرة تقوم بتخزين العبارات أو أوامر الكتابة الأكثر استخدامًا (مثل Control+Alt+Delete) لتقوم بتنفيذها بضغطة زر واحدة؟ فإن لوحة المفاتيح الماكرو (Macropad) تعتبر أداة رائعة لهذا الغرض، وباتباع هذا الشرح يمكنك صنع لوحة مفاتيح صغيرة قابلة للبرمجة بحجم 3×4 تسهل عليك إدخال العبارات المتكررة دون الحاجة لكتابتها كل مرة.
ملاحظة: تفترض هذه الإرشادات أنك ستقوم بتصميم أو شراء غلاف اللوحة، لكن يمكنك تعديل الخطوات لتناسب أي تصميم آخر تعمل عليه.

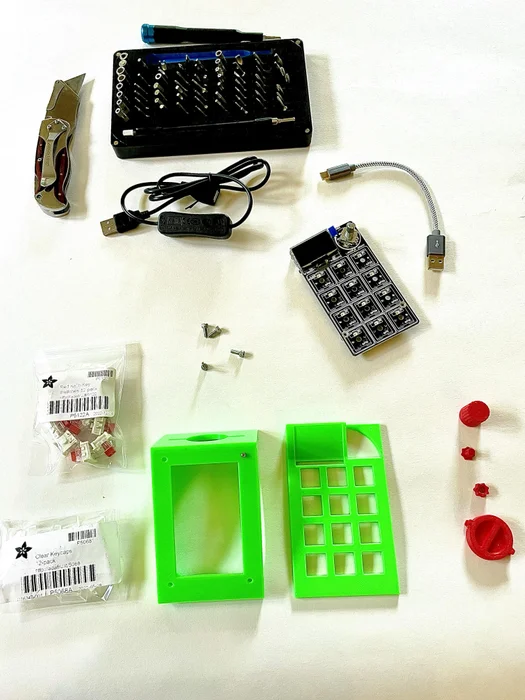

ملفات التصميم للتحميل:
لتحميل ملف المقبض الطويل بصيغة stl للطباعة من هنـــا.
لتحميل ملف قاعدة لوحة الماكروباد بصيغة stl للطباعة من هنـــا.
لتحميل ملف غطاء لوحة الماكروباد بصيغة stl للطباعة من هنـــا.
لتحميل ملف السدادة بصيغة stl للطباعة من هنـــا.
لتحميل ملف صامولة القابس بصيغة stl للطباعة من هنـــا.
لتحميل ملف صامولة القابس 2 بصيغة stl للطباعة من هنـــا.

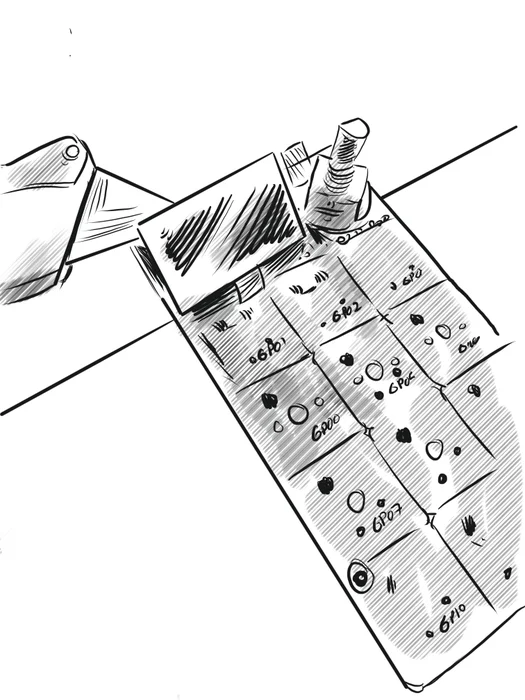

(بالنسبة للغلاف المطبوع ثلاثي الأبعاد فقط): باستخدام شفرة X-acto، قم بإزالة شاشة OLED بلطف من لوحة Macropad RP2040 (مع الحفاظ على الشريط المرن سليمًا ومتصلاً باللوحة والشاشة)، فإن هذا سوف يسمح للشاشة بالانزلاق بسلاسة عبر فتحة الغلاف المطبوع ثلاثي الأبعاد لاحقاً والاستقرار على السطح المواجه للمستخدم.
ابدأ من الأعلى واسحب بحذر نحو الأسفل لفصل المادة اللاصقة، واستمر في ذلك حتى تتمكن من نزع الشاشة بسهولة مع الحفاظ على اتصال الشريط المرن.

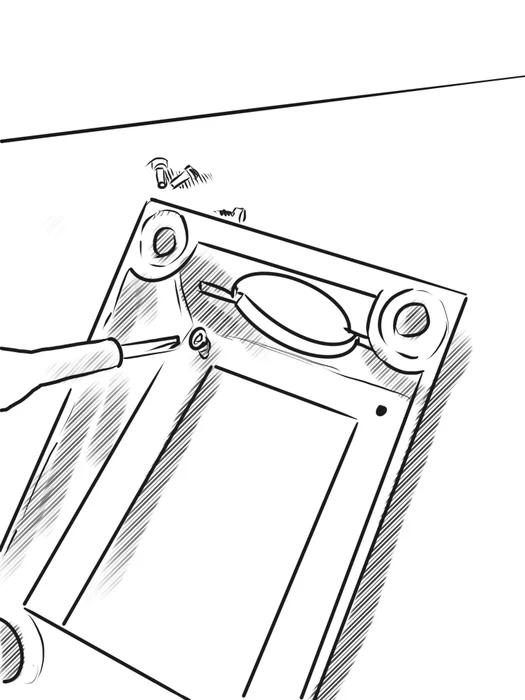

قم بإدخال المسامير في فتحات القاعدة، وتأكد من أنها عمودية تماماً على سطح القاعدة العلوي، فإن هذا يضمن تركيب اللوحة الإلكترونية (PCB) بسهولة لاحقاً.
باستخدام نفس المسامير التي تم ربطها مسبقاً في القاعدة قم بإكمال ربطها بلوحة الدوائر المطبوعة (PCB)، مع التأكد من عدم شد أي مسمار بالكامل قبل بدء تركيب المسامير الأخرى (تبع نمط التثبيت النجمي - مشابه لتركيب إطار السيارة).

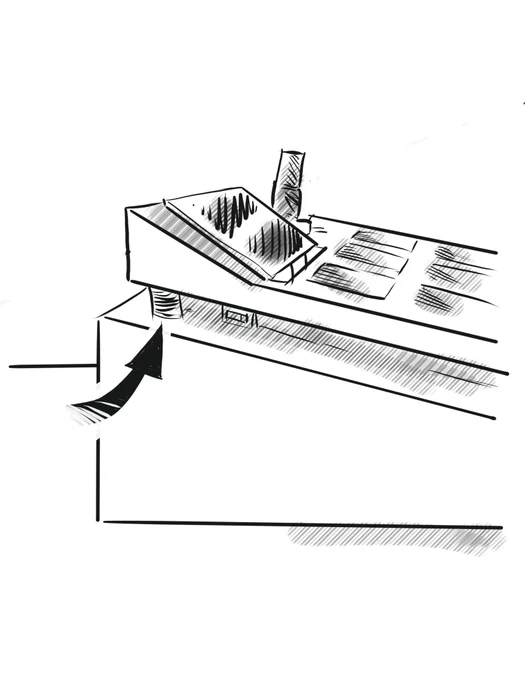

بعد ذلك يمكن وضع الغطاء العلوي المطبوع ثلاثي الأبعاد في مكانه في الجزء العلوي، وذلك استعداداً لتركيب المفاتيح التي ستثبته في مكانه على اللوحة.

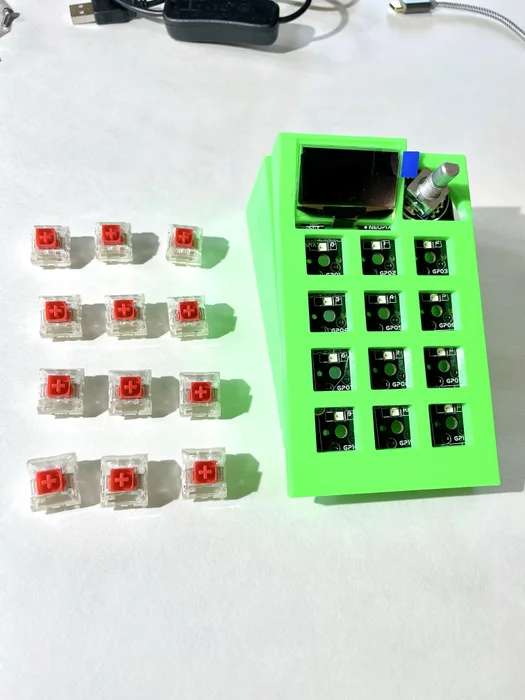

قم بتركيب كل مفتاح بحذر مع الانتباه لاتجاه الطرفين المعدنيين البارزين من الجانب السفلي للمفتاح، فقم بالضغط برفق حتى تسمع صوت نقرة تدل على تثبيت المفتاح بشكل صحيح.
ملاحظة هامة: عند اختبار المفاتيح بعد التوصيل بالطاقة سوف تتأكد من عملية التركيب الصحيح عند ظهور الزر المضغوط على شاشة OLED (هذه الشاشة ستعرض اسم المفتاح الذي تم الضغط عليه)، وإذا لم يظهر أي استجابة قد تحتاج لإعادة تركيب المفتاح في حال تم ثني الأطراف المعدنية بالخطأ دون تحقيق اتصال صحيح، وحينها يمكنك تعديل الأطراف النحاسية للمفاتيح بسهولة باستخدام كماشة دقيقة.

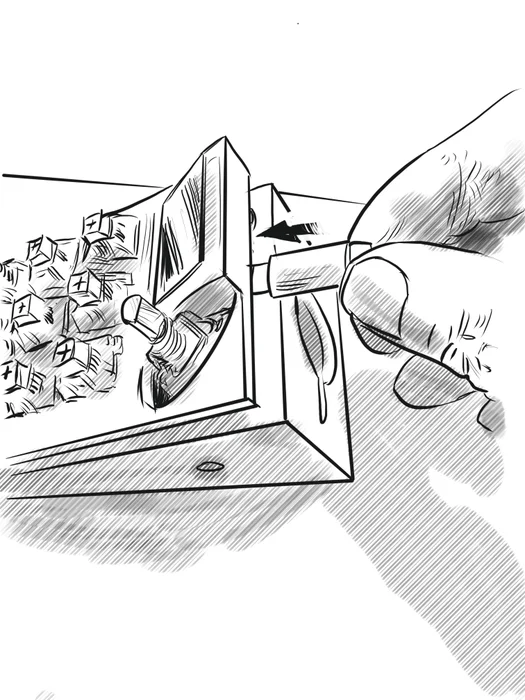

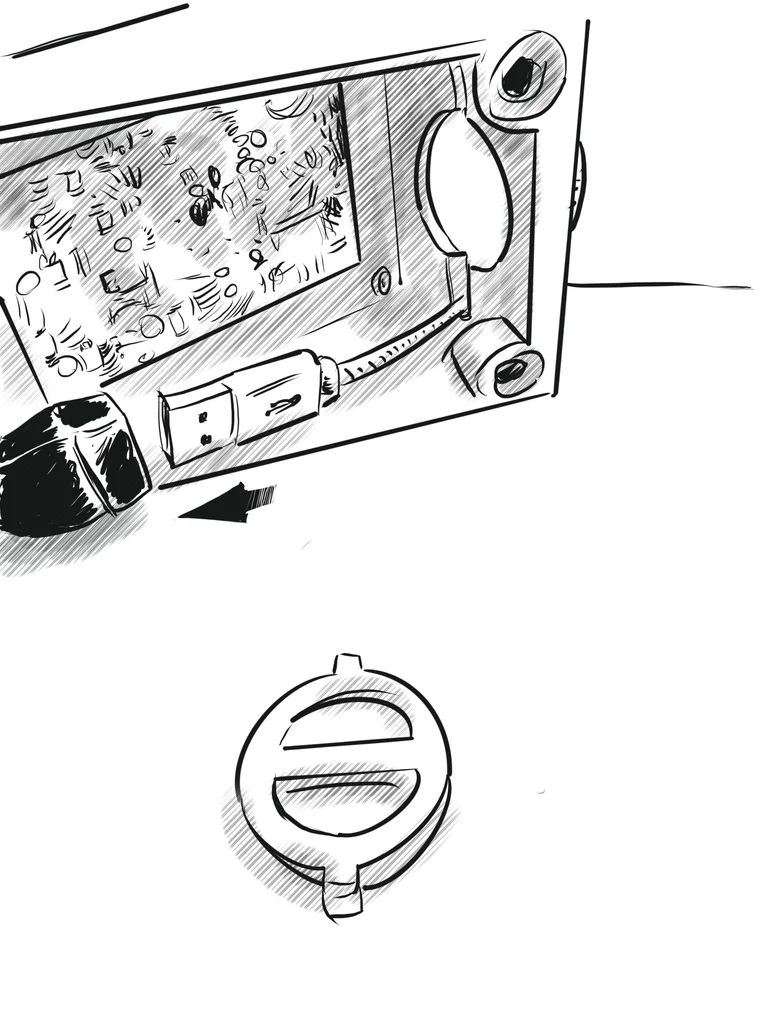

إذا وصلت لهذه الخطوة، فسيكون هذا التوصيل بسيطاً وسهلاً، فقم بتوصيل الكابل بلوحة الدوائر الرئيسية، ولا تحتاج لأي ضغط زائد، يكفي التوصيل الطبيعي، والتوصيل الصحيح سيؤمن الطاقة للوحة المفاتيح.
نصيحة: تأكد من أن التوصيل متماسك ولكن دون إفراط في القوة لتجنب أي تلف في المنفذ.

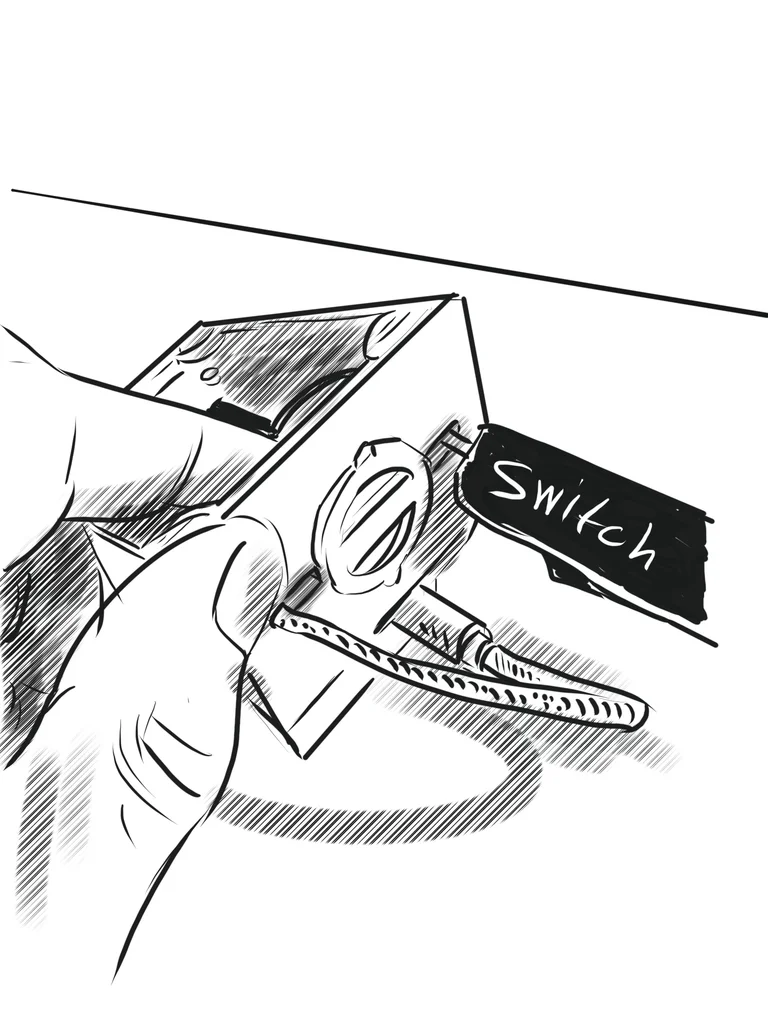

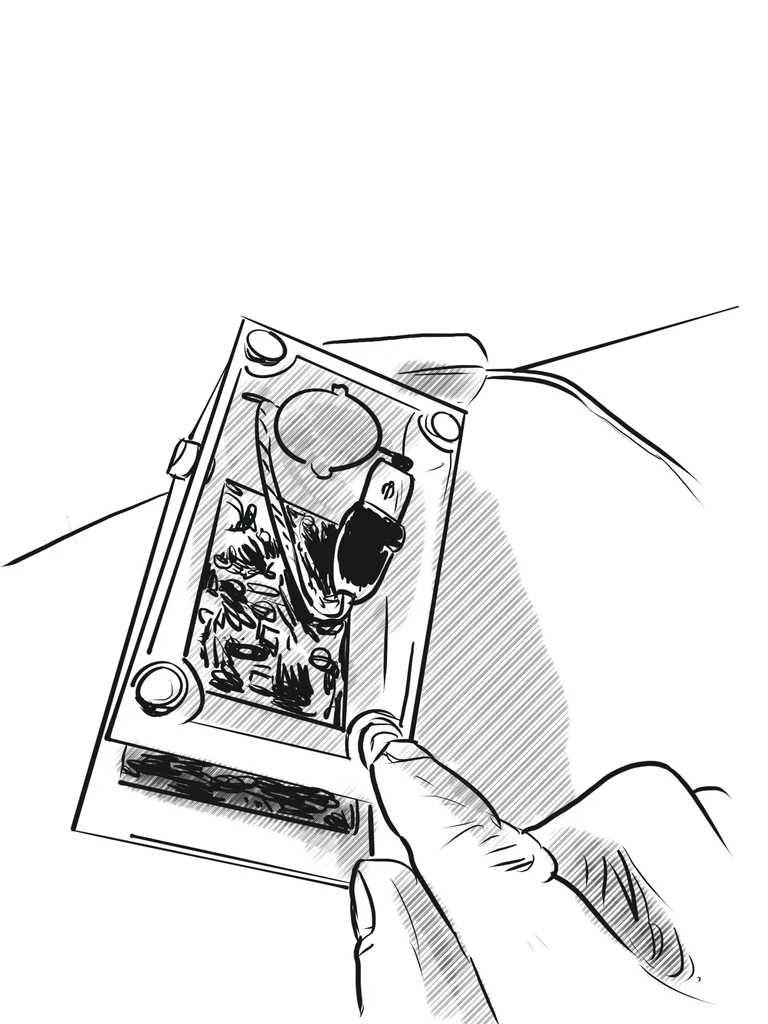

قم بالتركيز على أن المفتاح نفسه يجب أن يمر عبر الفتحة الدائرية أولاً قبل تثبيته باستخدام المفتاح الدائري، كما هو موضح في الرسم التوضيحي الثاني، فهذا هو الشكل الذي يجب أن تبدو عليه الحزمة بعد تركيب المفتاح الدائري في مكانه.

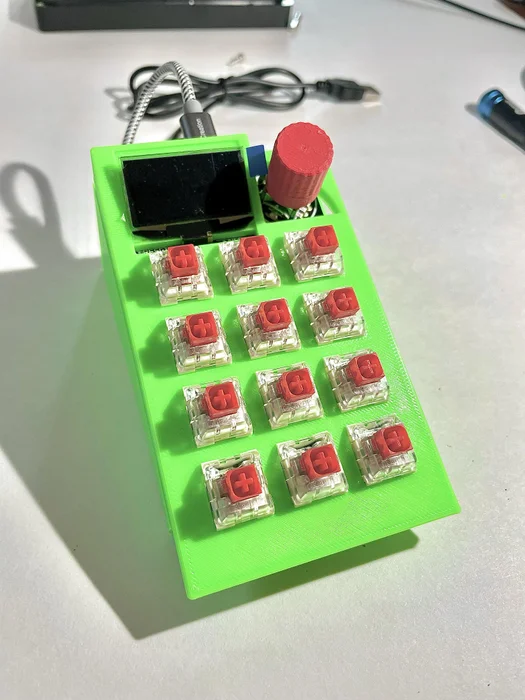

أولاً قم بتحديد اتجاه التركيب، حيث يجب أن تبحث عن النقش نصف القمري على المقبض وجهاز التشفير الدوار في لوحة الدوائر المطبوعة، ثم قم بالتركيب عن طريق تثبيت المقبض مع تطابق النقشين واضغط ضغطاً خفيفاً، ثم تحقق من جودة التوصيل، حيث يجب أن يدور المقبض بسلاسة عبر نقاط التوقف العشرين (نقاط التثبيت)، ويجب أن يسمح بالضغط المباشر (لعمل زر إضافي للتحديد أو لدخول وضع البوت لودر مع زر الإعادة).
ملاحظة: التركيب الصحيح يضمن عمل جميع وظائف المقبض بشكل كامل دون أي مشاكل في الاستجابة.
للحصول على لوحة مفاتيح مريحة وثابتة أحضر أربع وسادات سيليكونية وقم بتثبيتها على الجوانب السفلية لهيكل الجهاز، واضغط جيداً لتثبيتها بشكل كامل.
والآن ستلاحظ فرقاً كبيراً في ثبات الجهاز ومنع انزلاقه.
هناك عدة طرق لبرمجة لوحة الماكرو، ولكن أنصحك باستخدام CircuitPython لنتائج ممتازة وسهلة فهي توفر واجهة بسيطة للمبتدئين ولديها مرونة في التخصيص ويمكنك تعديل الأكواد بسهولة، فقم بتشغيل جهازك الجديد لأول مرة وبعد إنشاء أول وحدة يمكنك نسخ محتويات مجلد الإعدادات الذي استخدمته لإعداد Macropad الأول واستخدامها مباشرةً للوحات الماكرو الأخرى.
نصيحة: احفظ إعداداتك الأساسية في مكان آمن لاستخدامها لاحقاً مع الأجهزة الإضافية.
