إذا تصفحت صفحتي على موقع يدويات فستلاحظ أنني نشرت العديد من مشاريع المصابيح، وهذا لأنني أعشق المصابيح كثيراً، فأنا أعتقد أن الإضاءة الجيدة تُحدث فرقاً هائلاً، وهي أول شيء تقع عليه عيني وألاحظه في أي غرفة، حيث يمكن أن تكون الإضاءة مهدئة وناعمة، وهو ما يناسب غرف المعيشة أو غرف النوم، أو ساطعة جداً لمساعدتك على التركيز في غرف الدراسة أو ورشة العمل.
وفي البداية قبل شرائي لآلة القطع بالليزر كنت أحاول صنع جميع أنواع المصابيح، وكانت جميلة ولكنها لم تكن مثالية في عيني أبداً، فأنا دائماً ما كنت أتخيل شيئاً ما ثم أصنع شيئاً مختلفاً قليلاً، وكنت راضياً عن مشاريعي، ولكن كان هناك أيضاً القليل من خيبة الأمل بعض المرات، ولكن كل هذا قد انتهى عندما حصلت على آلة قطع بالليزر.
والآن أنا أقوم بصنع نماذج لإبداعاتي بنفسي، والنتائج تكون مطابقة تماماً لما أتخيله، فأنا أحب ذلك كثيرا، لذا إذا كنت تقرأ مشروعي الآن ولم تستخدم آلة قطع بالليزر من قبل فلا تتوقف عن القراءة، فأنا إذا كنت مكانك سأبحث عن متارج بالقرب مني للعثور على آلة قطع بالليزر لمشروعي القادم.

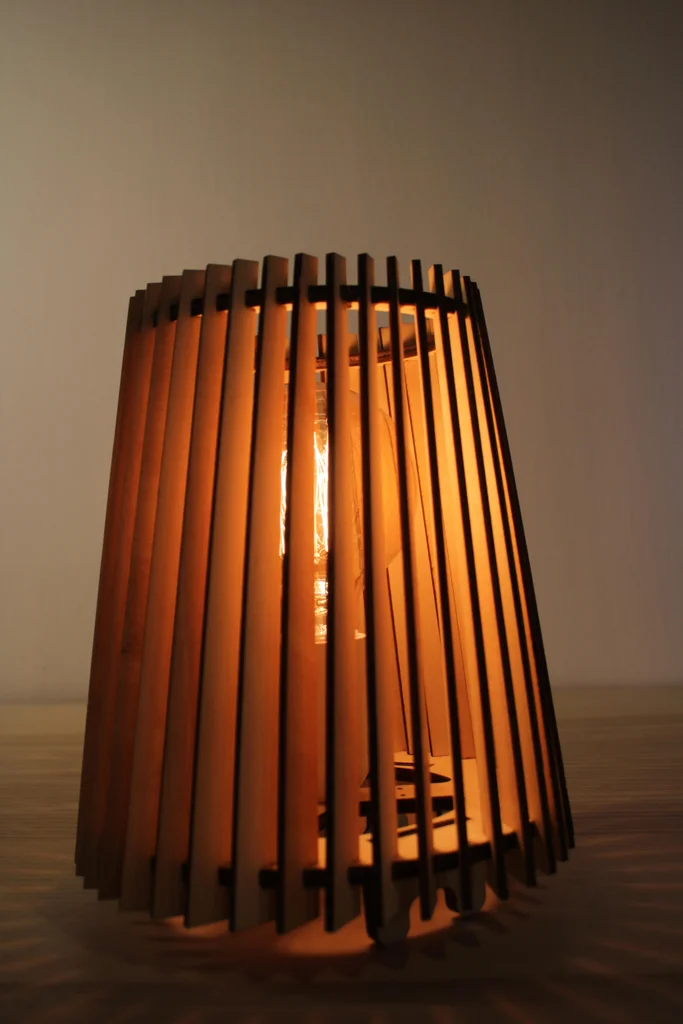

في هذا الدليل سنصنع مصباح طاولة مقطع بالليزر، ومصمم لإشعاع ضوء دافئ وناعم.
وخلال هذا الشرح:
وآمل أن تتابعوا وتستمتعوا بهذا المشروع، وإذا كان لديكم أي أسئلة أو تعليقات، سأكون سعيداً بالرد عليها جميعاً.
سوف تحتاج لهذا المشروع ما يلي:
كل تصميم يبدأ بفكرة أو إلهام، وأنت يمكنك العثور على الإلهام الخاص بك عبر الإنترنت باستخدام صور جوجل أو بينتيريست، لكن كن حذرًا فبمجرد أن تبدأ في البحث عن الأفكار سيكون من الصعب جدًا أن تجد فكرة أصلية، حيث أن هذا التصميم مستوحى من العديد من المصابيح المقطوعة بالليزر التي رأيتها على مر الوقت.
أنا عادة كي أصمم مشاريعي أبدأ أولاً بالتجول في المنزل وانظر إلى الأشياء وأفكر: "هل أريد أن يكون مصباحي أكبر من هذا" أو "أصغر من ذلك"، ثم أقوم بقياس أحجامها وأبدأ في تصميم النموذج الخاص بي.

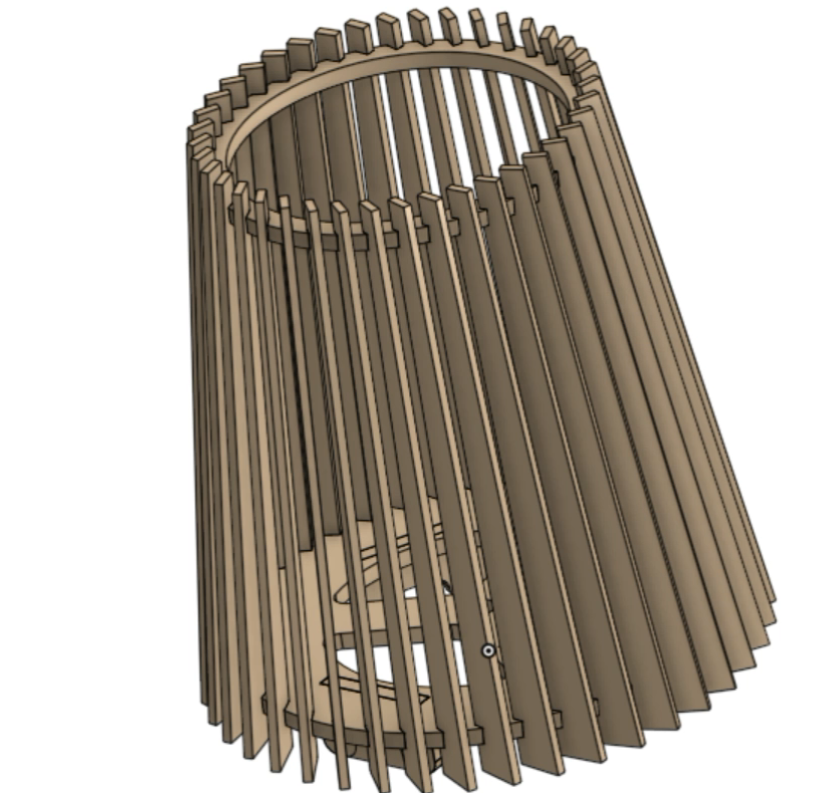

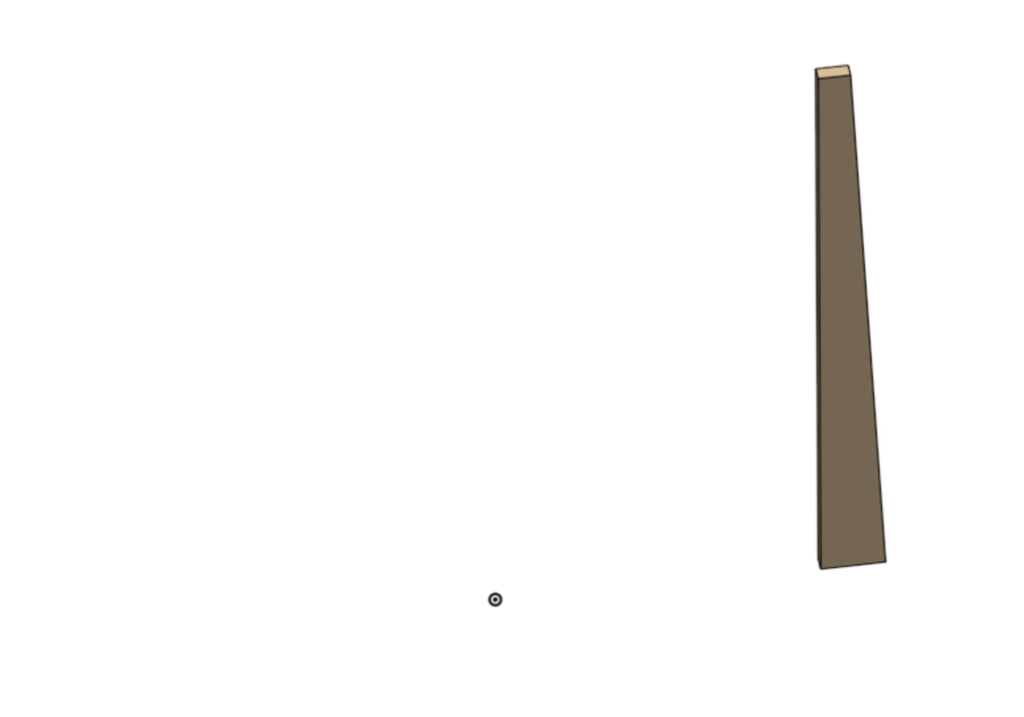

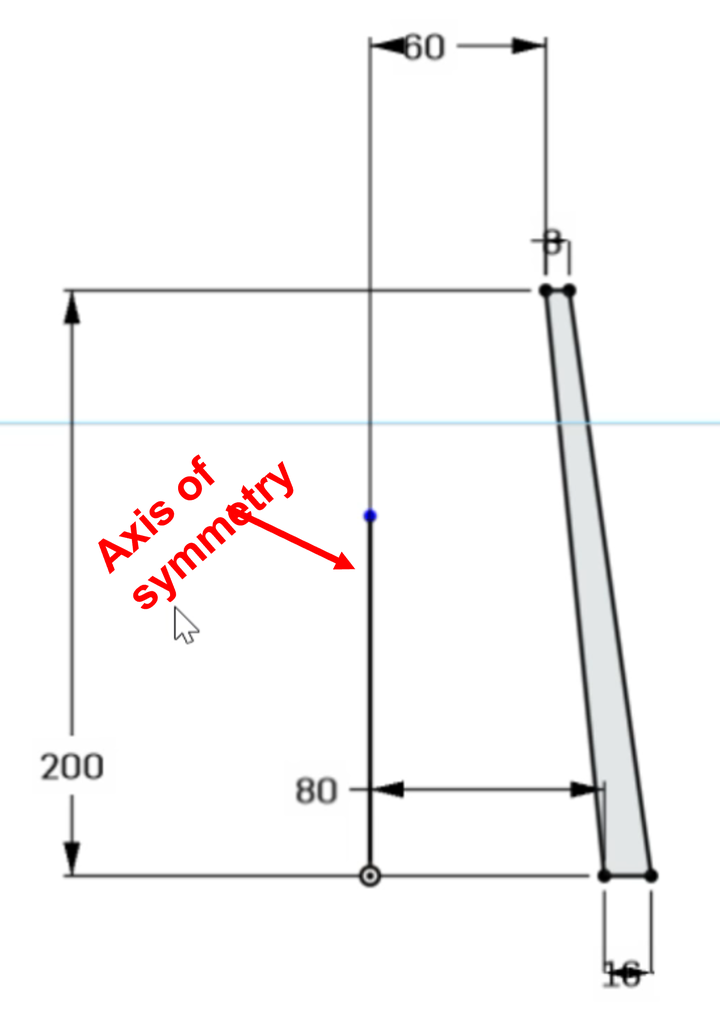

وقد استقريت على تصميم بسيط، فهو يتمتع بما نسميه التماثل الأسطواني، وهذا يعني أن له محورًا رئيسيًا يبدو كل شيء حوله متماثلًا، والجدير بالذكر أن الأشياء الأسطوانية سهلة التصميم جدًا، وسأرشدك خلال عملية تصميم التصميم الخاص بنا كيفية عمل مثل هذه النماذج، حيث يمكنك استخدام أي برنامج CAD تفضله (برنامج Fusion 360 خيار رائع جداً).
نصيحة: قمت بتدوير متوازي الأضلاع بزاوية 45 درجة قبل إنشاء النمط الدائري، فإن هذا التدوير يبدو جميلًا ولكن الأهم من ذلك هو أنه يتحكم في كمية الضوء الصادر من المصباح، فقد كنت أرغب في ضوء ناعم، والزاوية 45 درجة قد حققت ذلك.

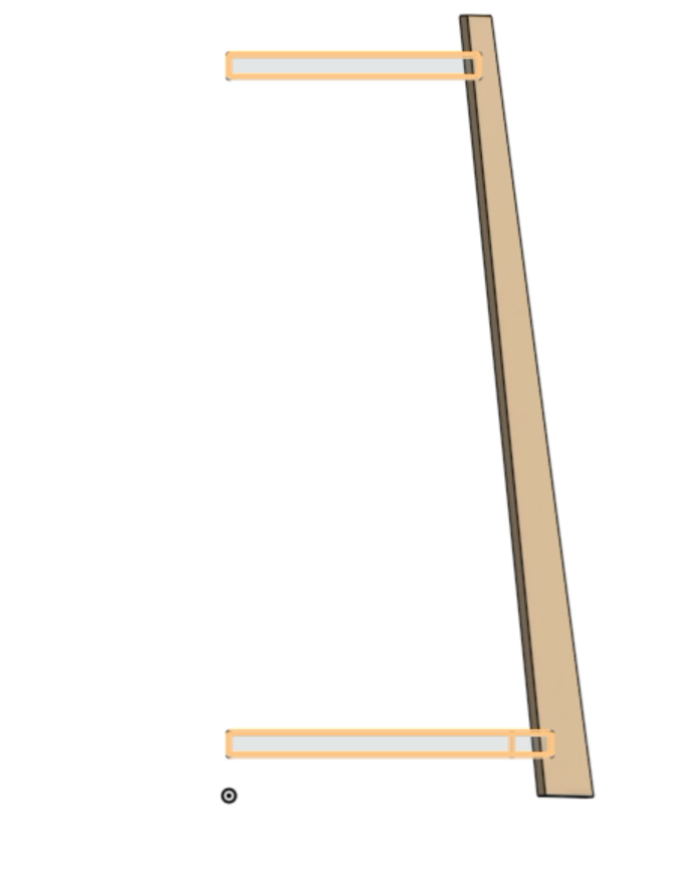

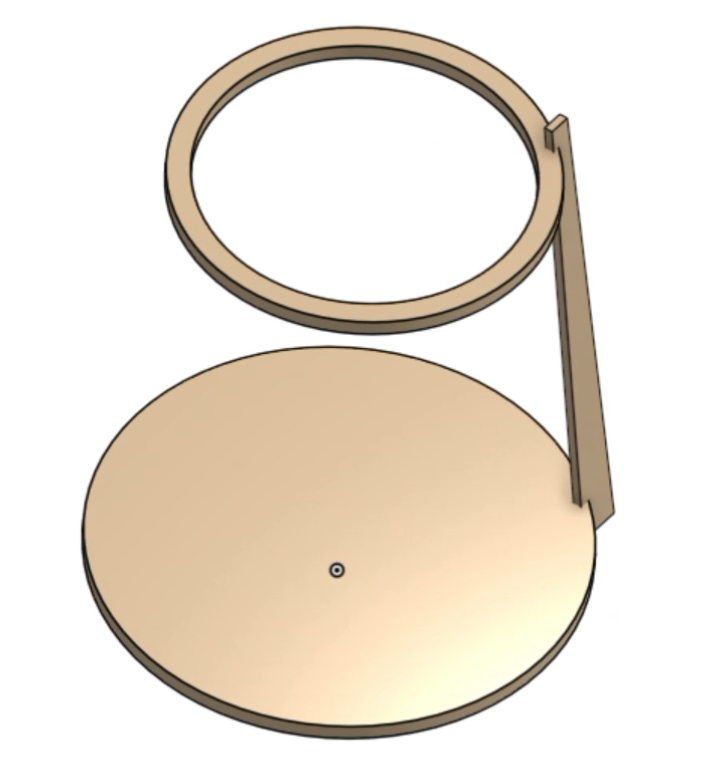

والآن وبعد أن تم تصميم الجزء الرئيسي من المصباح سنحتاج إلى صنع بعض الأجزاء المتشابكة لتثبيته في مكانه، وهذا سهل أيضًا.
الجزء الأخير من عملية التصميم هو جعل الأجزاء تتشابك مع بعضها، ولتحقيق ذلك سنستخدم عمليات البوليان (Boolean).
الجدير بالذكر أن عمليات البوليان تعني أننا سنقوم بطرح أو دمج أجزاء مختلفة، وفي حالتنا سنقوم بطرح الوجوه الجانبية من الأجزاء العلوية والسفلية، والعكس صحيح، بحيث تحتوي جميعها على فتحات متشابكة.

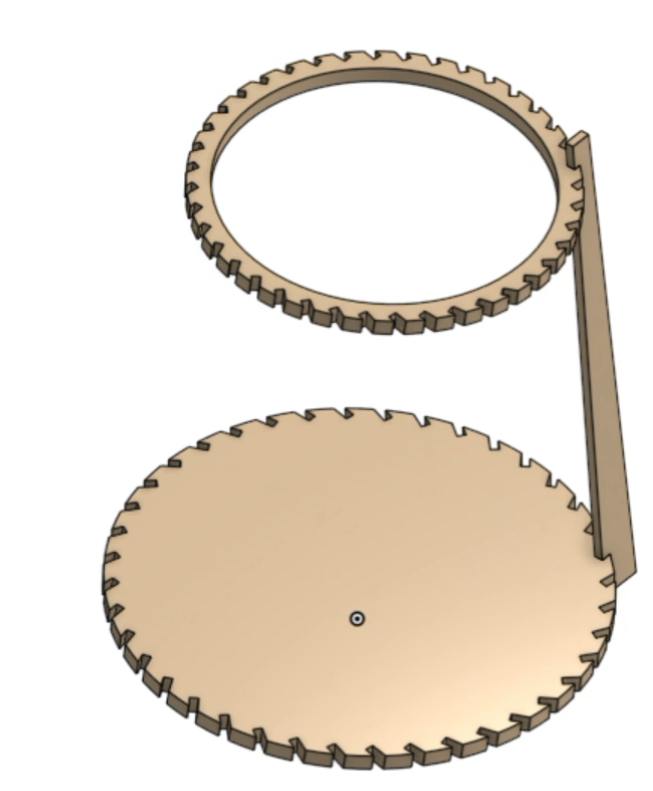

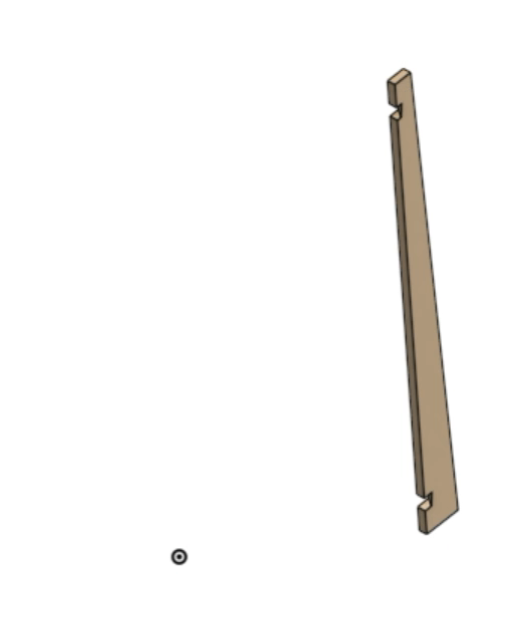

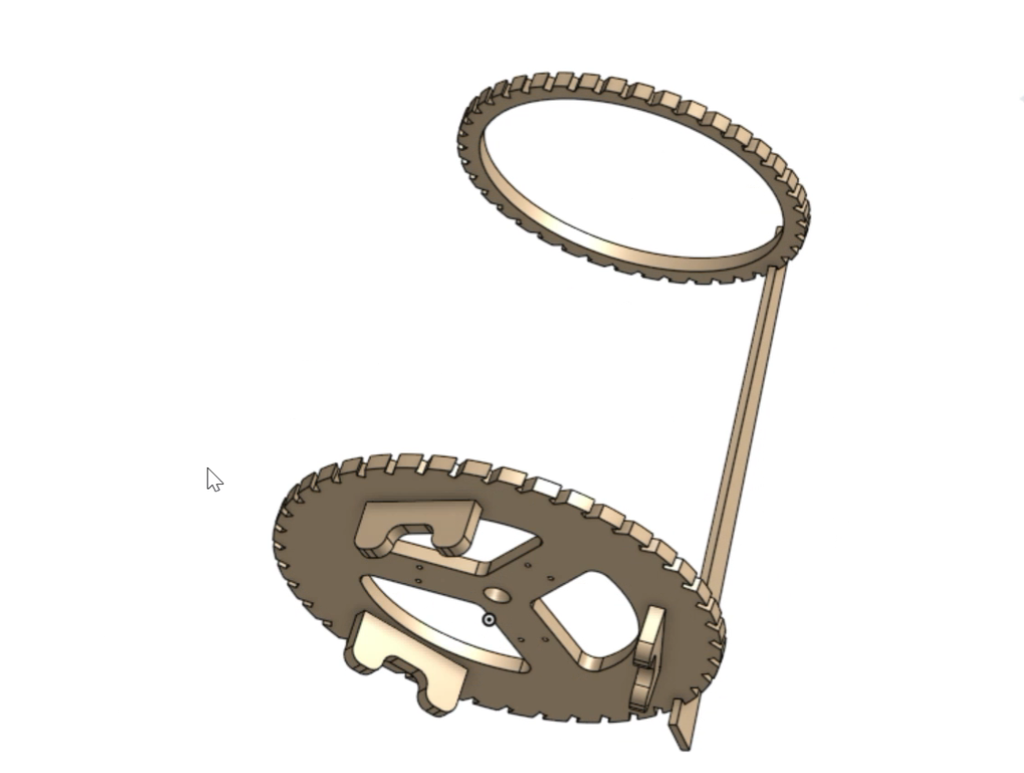

وفي هذه المرحلة يجب أن تحتوي الوجوه الجانبية التي صنعتها على فتحتين بنفس عرض الأجزاء العلوية والسفلية، بينما يجب أن تبدو الأجزاء العلوية والسفلية مسننة بفتحات بعرض الوجوه الجانبية (انظر الصورتين الأولى والثانية).
وأخيراً لإكمال التصميم قمت بإضافة بعض الثقوب الإضافية إلى الجزء السفلي، كما أضفت أرجلًا لتعزيز التصميم.
قبل قص الأبلكاج قمت بتخفيف طلاء مائي ووضعته على خشب الحور لمنحه لونًا أغمق، فأنا أحب قص خشب الحور لأنه سهل التعامل معه، لكنني أرى أن لونه يبدو رخيصًا بعض الشيء.
مرفق أدناه ملفات DXF
إعدادات الليزر المستخدمة:

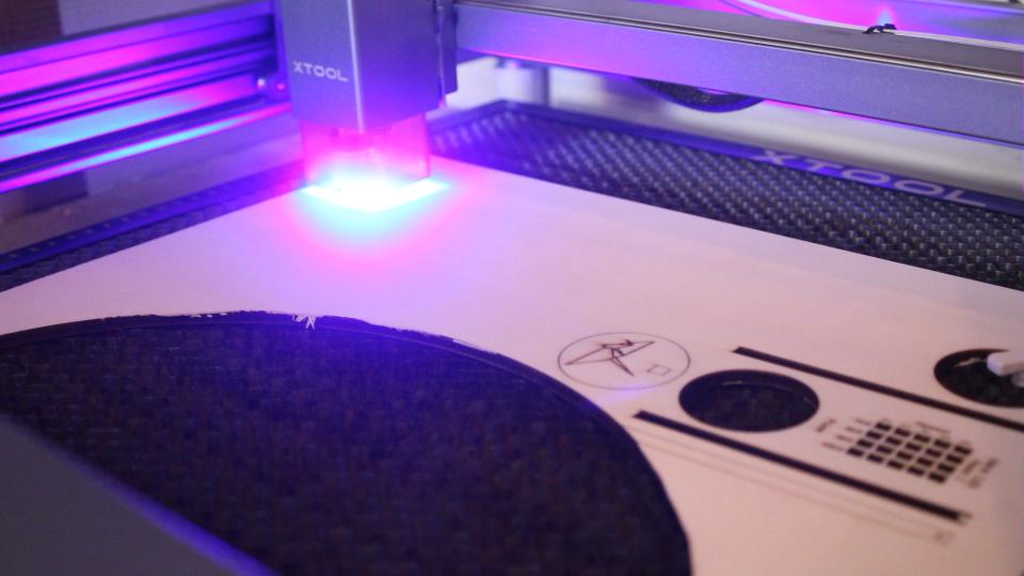

استخدمت جهاز الليزر من نوع xTool D1 (ديود ليزر 10 واط)، وكانت الإعدادات كالتالي:
وإذا كنت تستخدم ليزر مختلف أو نوع آخر من الخشب، فستحتاج إلى تعديل هذه القيم وفقًا لذلك.
ونظرًا لأن هذا التجميع بسيط ولا يتطلب ضغطًا شديدًا فقررت تحديد قيمة فجوة منخفضة بحيث تكون الأجزاء مركبة بشكل غير محكم أو مرتخية بعض الشيء، وبالنسبة لجهاز الليزر الخاص بي فإن ضبط الفجوة على 0.09 مم يجعل التثبيت محكمًا جدًا، لذا قمت بتعيينها على 0.07 مم للحصول على تركيب أكثر مرونة.
لتحميل ملف مصباح طاولة - الجزء السفلي (5.7 مم).dxf من هنــا مباشرة.
لتحميل ملف مصباح طاولة - الواجهة (3 مم).dxf من هنــا مباشرة.
لتحميل ملف مصباح طاولة - الرجل (5.7 مم).dxf من هنــا مباشرة.
لتحميل ملف مصباح طاولة - الجزء العلوي (5.7 مم).dxf من هنــا مباشرة.

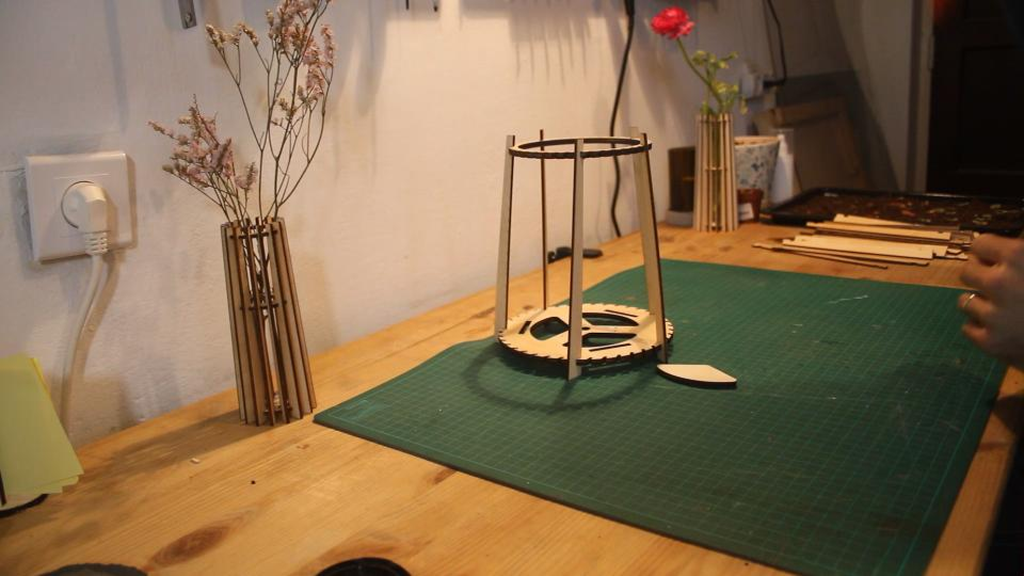

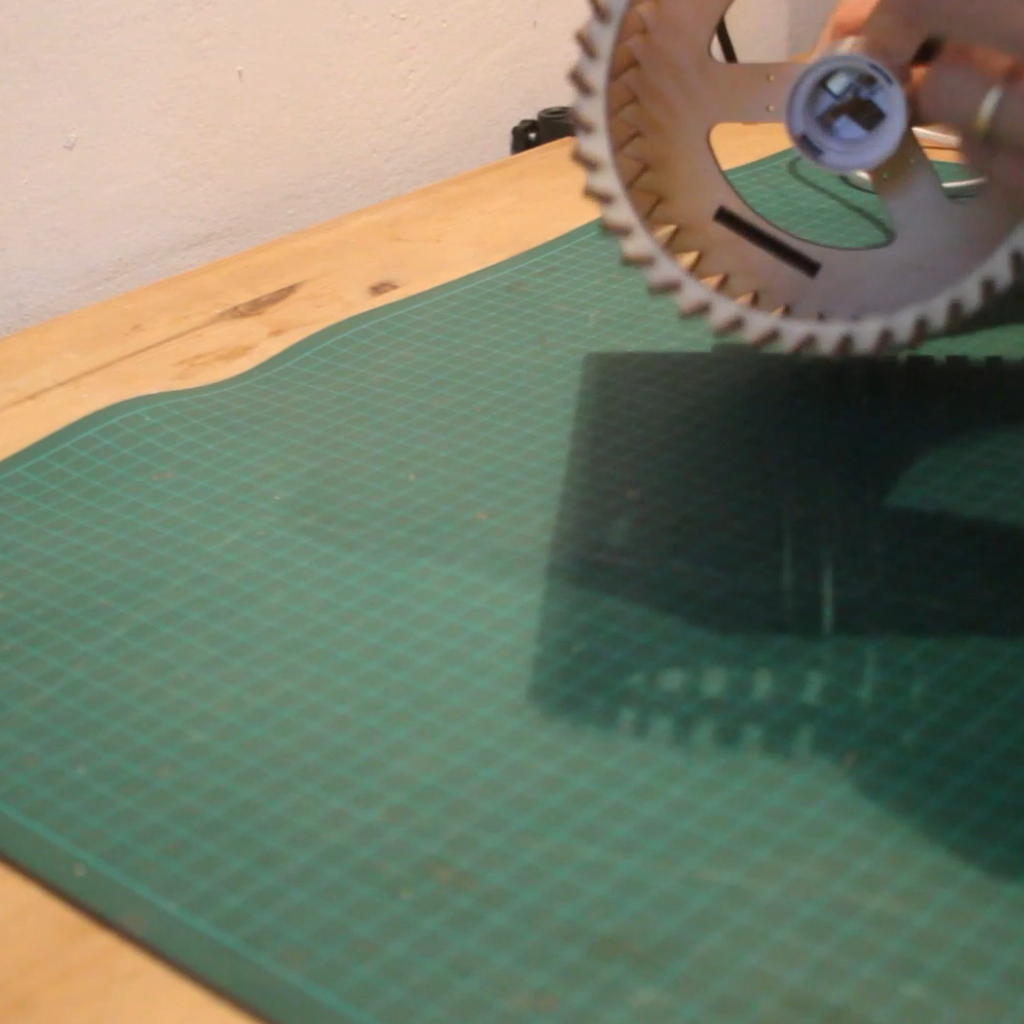

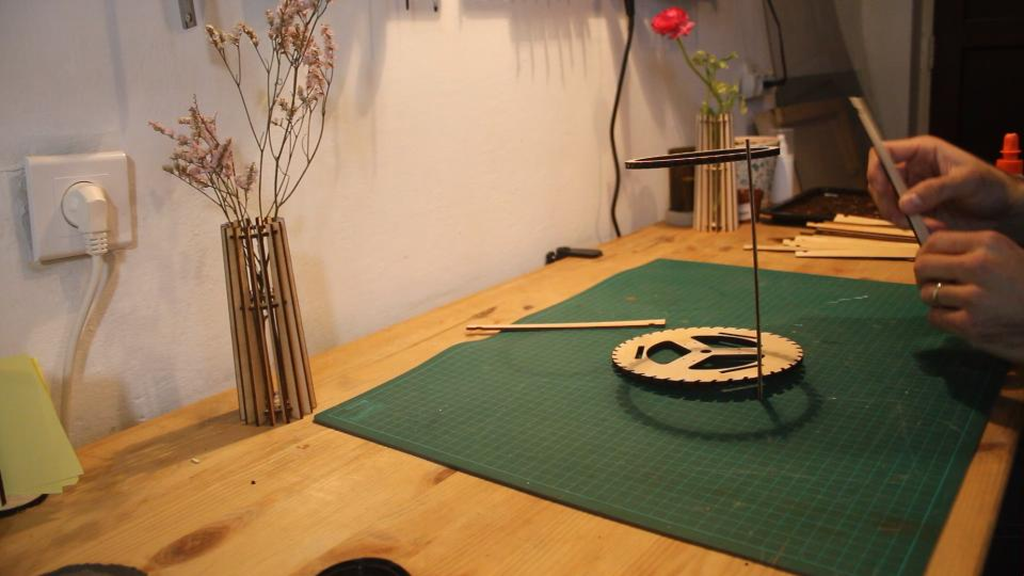

نظرًا لاحتواء النموذج على التواءات فأنا أفضل التأكد من أن كل شيء في مكانه الصحيح قبل لصق الأجزاء.

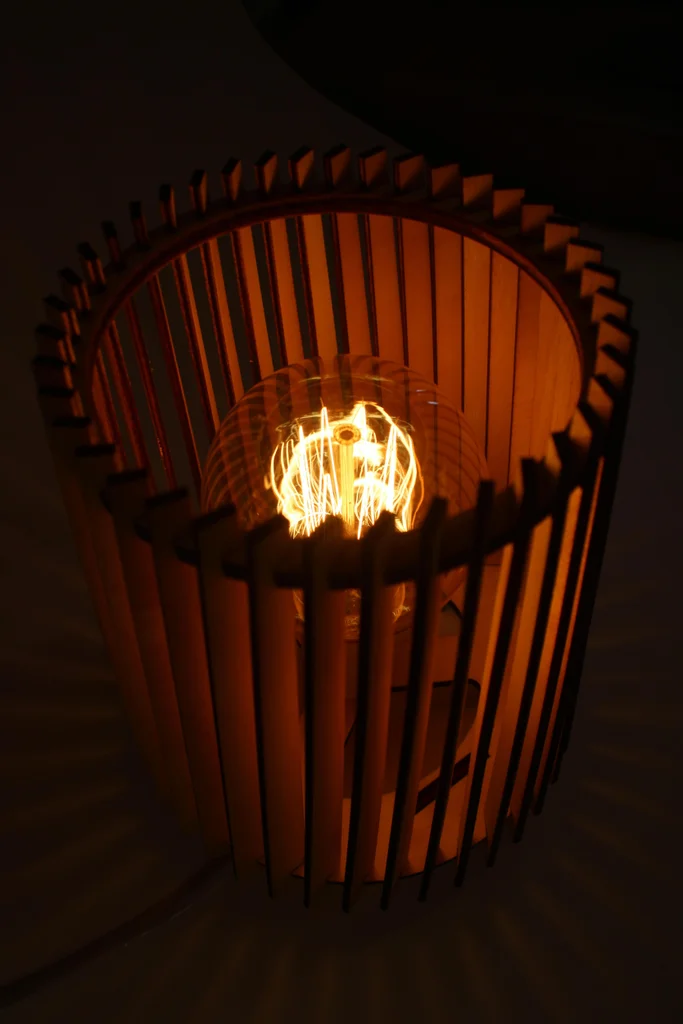

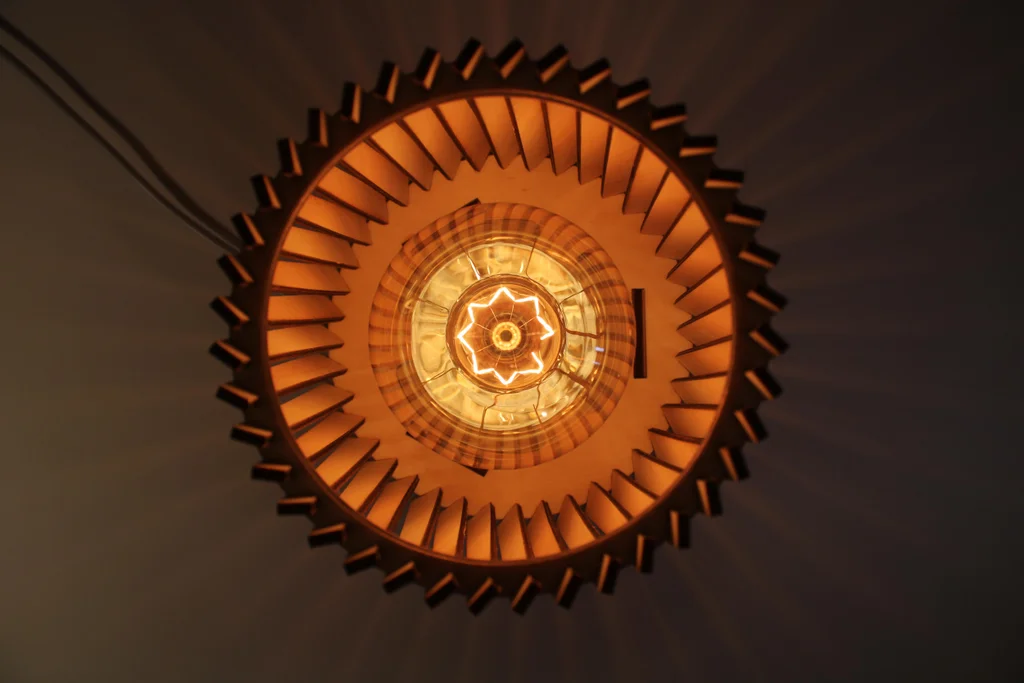

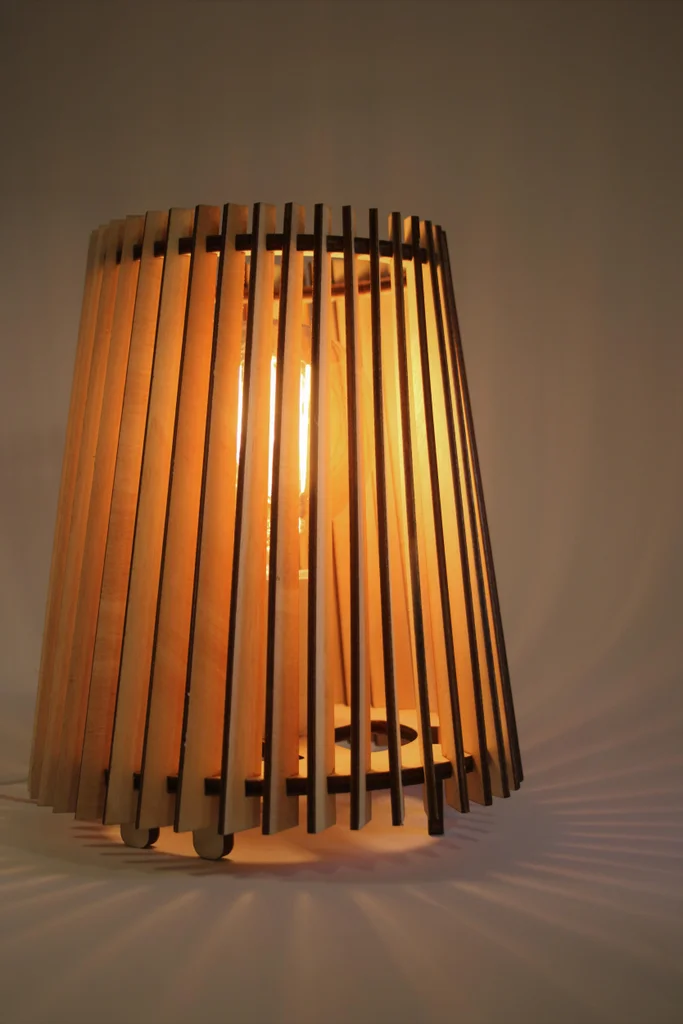

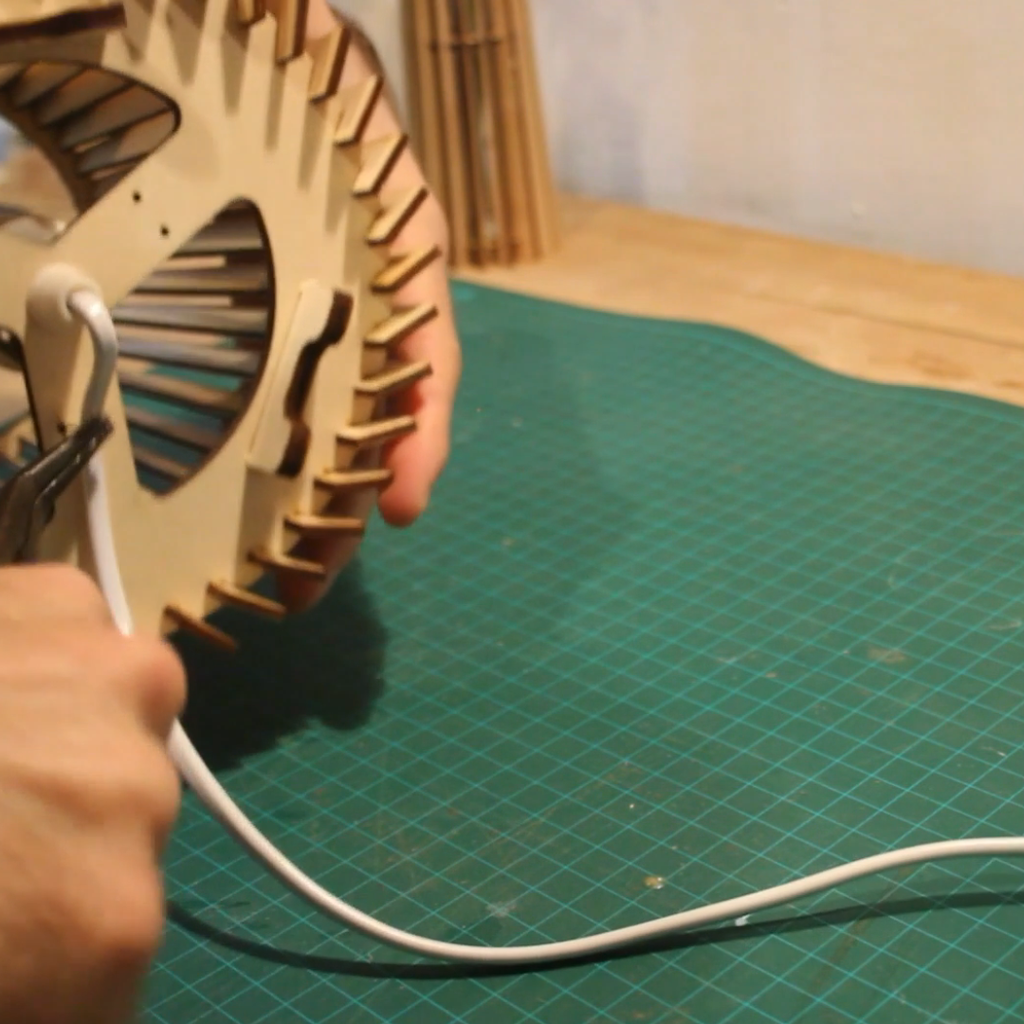

وأخيراً قد اكتمل تجميع المصباح الآن، فقم بتركيب مصباح كهربائي وضع مصباح الطاولة في مكانك المفضل.
آمل أن تكون قد استمتعت بالقراءة وأن تصنع مصباح طاولتك الخاص.
إذا أعجبك هذا الشرح وترغب في رؤية المزيد، فأنا أرحب بك بزيارة مشاريعي على موقع "يدويات".
