يقدم هذا المشروع حلاً هندسياً مبتكراً في مجال التصميم المعماري باستخدام وحدات نمطية، حيث يعتمد التصميم على مفهوم التحويل الإبداعي لحاويات الشحن إلى وحدات سكنية، وذلك باستخدام برامج التصميم الرقمي المتطورة مثل Fusion 360 وTinkercad.
في ظل الارتفاع المستمر في تكاليف الإسكان عالمياً، تبرز الحاجة إلى حلول معمارية غير تقليدية، وتظهر هذه المشكلة جلية في العديد من المناطق الحضرية حيث تنتشر الوحدات السكنية المتنقلة كبديل للمساكن التقليدية، ويأتي هذا التصميم كاستجابة لهذه التحديات، حيث يقدم نموذجاً سكنياً يجمع بين سهولة وسرعة التنفيذ والتكلفة الاقتصادية المناسبة وكذلك المتانة والجودة والقيمة الجمالية.
يعتمد التصميم الأساسي على استخدام اثنين من حاويات شحن البضائع المعروفة، حيث تم اختيارهما لعدة أسباب، وهي الانتشار الواسع لهذه الحاويات، التكلفة المنخفضة نسبياً، المتانة العالية والقدرة على تحمل الظروف المناخية المختلفة، وكذلك المرونة التصميمية التي توفرها.
المواد المستخدمة:
الأدوات المستخدمة:
ملاحظة: العديد من الأدوات المذكورة ليست ضرورية، ويمكن الاستعاضة عنها بأدوات أخرى متاحة.

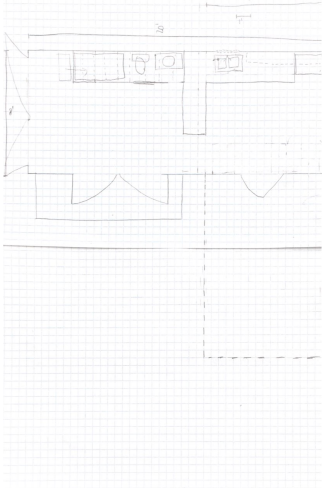

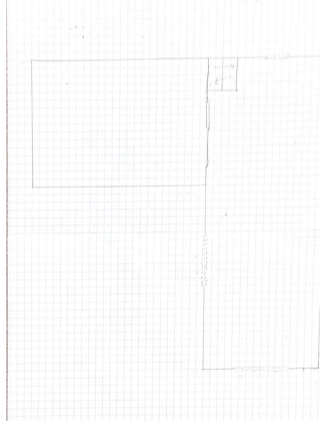

لقد بدأت عملية التصميم بعملية عصف ذهني، حيث قمت بإنشاء عدة نماذج أولية على ورق الرسم البياني، وبعد ذلك استخدمت مصفوفة تصميم لتقييم الخيارات وتحديد أفضل نموذج.
التصميم الأول:
اعتمد هذا التصميم على استخدام حاوية شحن واحدة، حيث يتكون التصميم من:
التصميم الثاني:
استخدم هذا التصميم أيضًا حاوية شحن واحدة، مع توزيع مماثل للتصميم الأول حيث يشمل:
التصميم الثالث:
في هذا التصميم تم استخدام حاويتين شحن، واحدة فوق الأخرى بشكل متعامد، حيث يتضمن التصميم:
القرار النهائي:
بعد تقييم الخيارات، تم اختيار التصميم الثالث للأسباب التالية:
فإن هذا التصميم يوفر توازنًا بين المساحة الوظيفية والمرونة، مما يجعله خيارًا عمليًا لمجموعة متنوعة من المستخدمين.

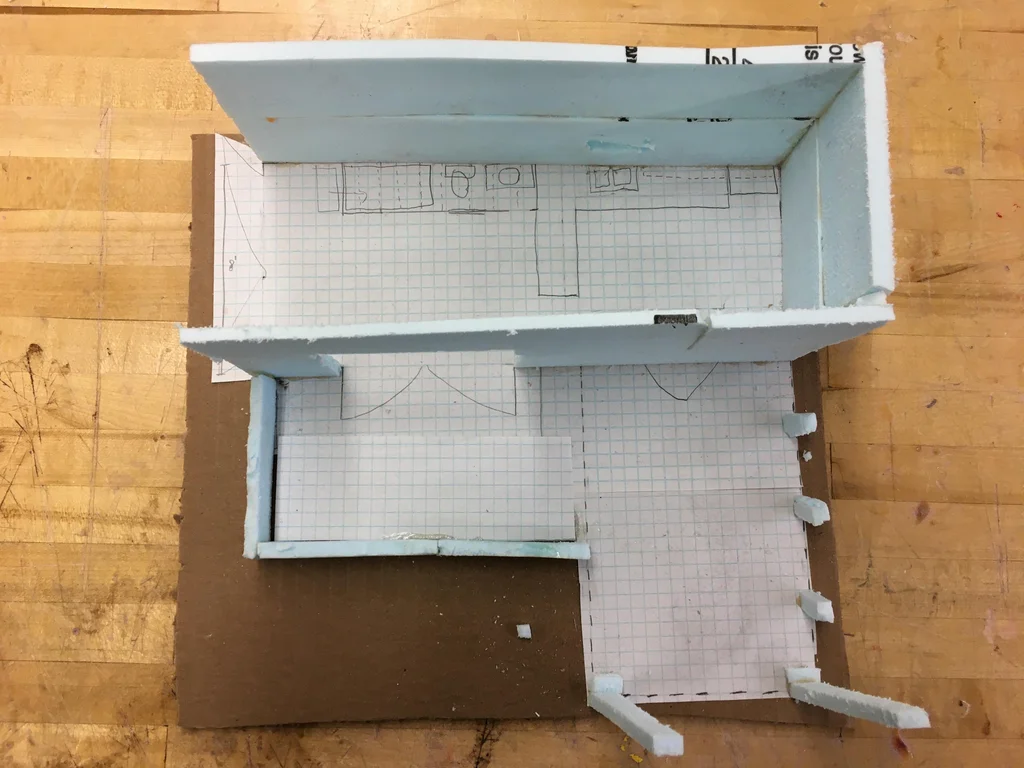

بدأت بإنشاء نموذج مادي مصغر بمقياس 1:24 باستخدام ألواح العزل الفوم والكرتون، فقمت أولاً بقص القاعدة الأساسية للنموذج من صندوق كرتوني ثم رسمت وقصصت مخطط الأرضية من الأعلى واستخدمت لاصق الرش لثبيته على القاعدة.

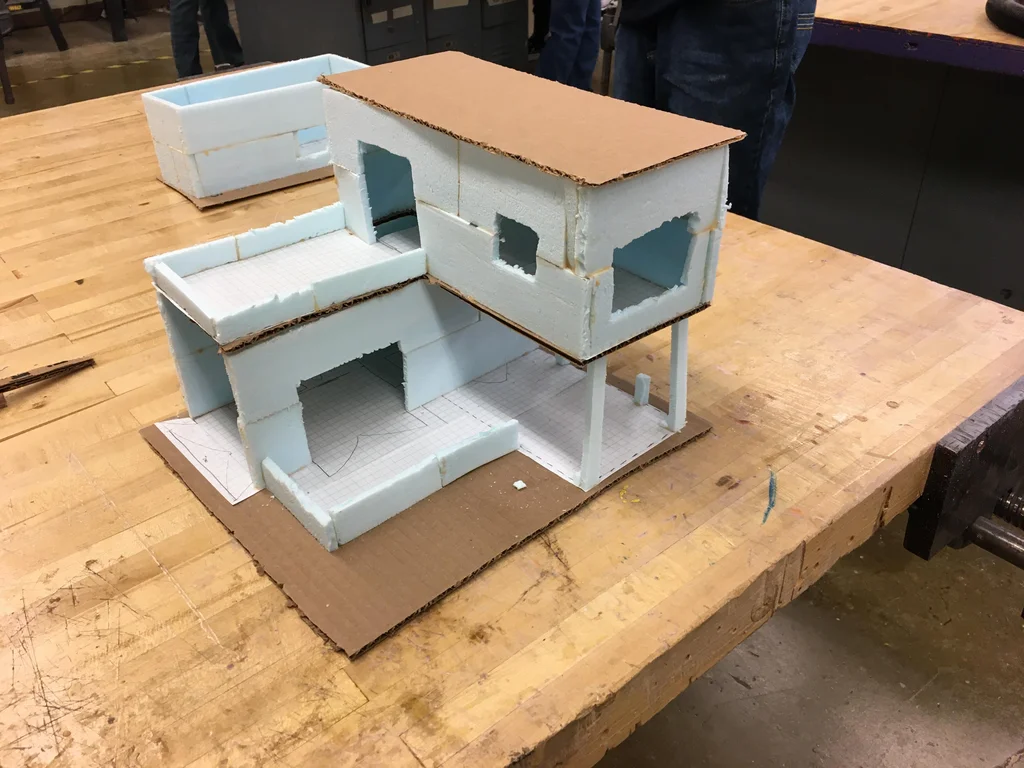

وبعد تجهيز القاعدة الأساسية بدأت في بناء جدران الحاويات، وللقيام بذلك قمت باستخدام منشار شريط لقطع ألواح العزل الفوم إلى شرائح طويلة، ثم قطعت هذه الشرائح إلى أجزاء أصغر لاستخدامها كجدران، ثم قمت بتثبيت هذه الأجزاء على القاعدة باستخدام غراء لاصق قوي، وبعد تثبيت الجدران قمت بقص فتحات النوافذ والأبواب، ثم أضفت لوحاً كرتونياً آخر لتغطية الحاوية السفلية.
وبعد ذلك بنيت الحاوية الثانية بنفس الطريقة التي اتبعتها مع الحاوية السفلية، وعند اكتمال تركيب الحاويتين في مكانهما قمت بصناعة درابزين وعوارض داعمة لإكمال النموذج.
(مقال مفيد: كيفية قطع الإسفنج باستخدام منشار الشريط)

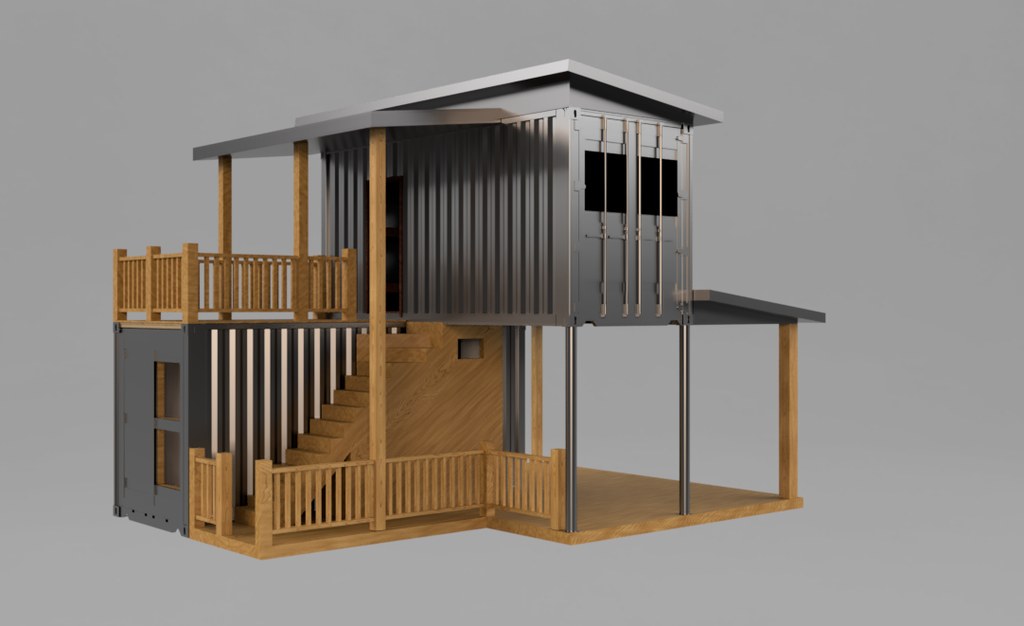

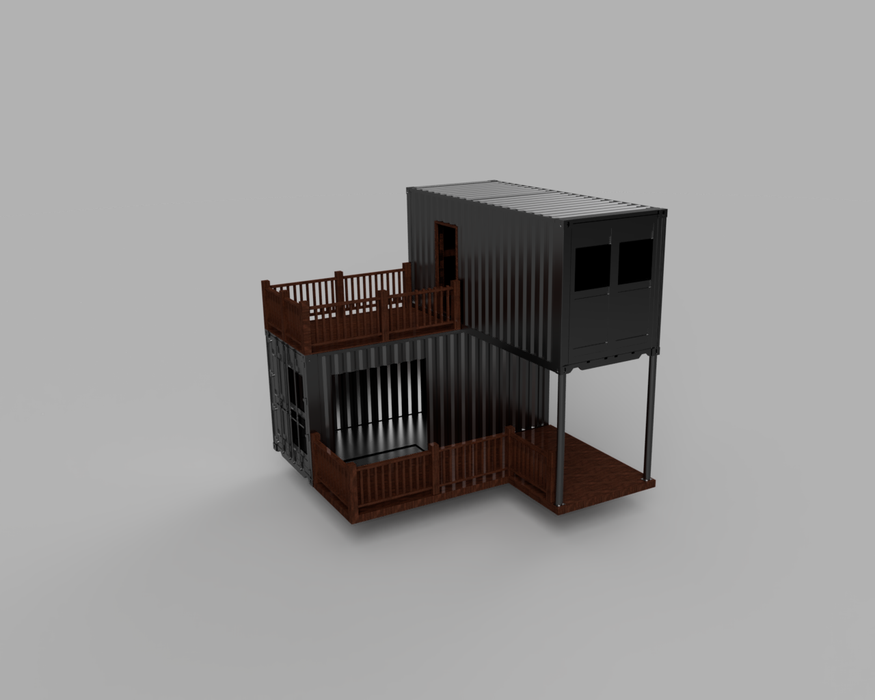

انتقلت بعد ذلك إلى إنشاء نموذج ثلاثي الأبعاد للتصميم الثالث باستخدام برنامج Fusion 360، حيث استخدمت نموذج حاوية الشحن بعد إجراء بعض التعديلات على المقاسات، ثم قمت بنمذجة التصميم بشكل تفصيلي، مع مراعاة جميع الجوانب الإنشائية والمعمارية.
ويمكنك مشاهدة عملية النمذجة خطوة بخطوة من خلال الفيديوهات التوضيحية التالية:
اضغط هنــا لتحميل فيديو 1 لمنزل حاويات الشحن - (الخطوة 3).
اضغط هنــا لتحميل فيديو 2 لمنزل حاويات الشحن - (الخطوة 3).
بعد الانتهاء من إنشاء النموذجين قمت بإجراء اختبارات للتأكد من جودة التصميم، وكان هدفي الرئيسي هو التحقق من أن المنزل سيكون مكاناً مناسباً للعيش، بالإضافة إلى اختبار مدى تحمله للعوامل الجوية المختلفة وتحديد نقاط التحسين الممكنة.
ولجمع الآراء قمت بعرض النماذج على زملائي في الصفوف الدراسية وسجلت ملاحظاتهم، كما استشرت مدرس مادة الإنشاءات لتقييم متانة الهيكل واقتراح تحسينات عليه.
لا يمكنني ذكر كل التعليقات التي وردت، لكن سألخص النقاط الرئيسية، حيث أعجب الحضور بفكرة تكديس الحاويات بشكل متعامد وإنشاء سطح علوي فوق الحاوية السفلية، ومع ذلك انتقدوا صغر مساحة السطح السفلي واقترحوا توسعته، كما أشاروا إلى أن الدرج الداخلي يشغل مساحة كبيرة وأن استخدام سلم قد يكون حلاً أفضل، بالإضافة إلى ذلك تساءل الجميع عن موقف السيارات الخاص بالمنزل.
أما بالنسبة للجانب الإنشائي، فقد أشار مدرس الإنشاءات إلى أن الصفائح المعدنية المستخدمة متينة ولكنها لا توفر عزلًا جيدًا، كما نبه إلى أن الأسطح المسطحة تتراكم عليها الثلوج والمياه والأوراق بسهولة، كما طرح أسئلة مهمة حول كيفية توفير الكهرباء والمياه، بالإضافة إلى طريقة التخلص من مياه الصرف الصحي.
بعد تحليل جميع الملاحظات قمت بتعديل التصميم وإنشاء نموذج جديد، وقررت الإبقاء على فكرة الحاويتين معاً لأنها توفر مساحة جيدة مع الحفاظ على التكلفة المنخفضة، ومن التعديلات الرئيسية التي أدخلتها:
كما أن إضافة السقف المائل وفر مساحة إضافية يمكن استخدامها لتركيب الألواح الشمسية، مما يساهم في حل مشكلة توفير الطاقة، فهذه التعديلات جعلت التصميم أكثر عملية وواقعية، مع الحفاظ على الميزات الأساسية التي تميزه.

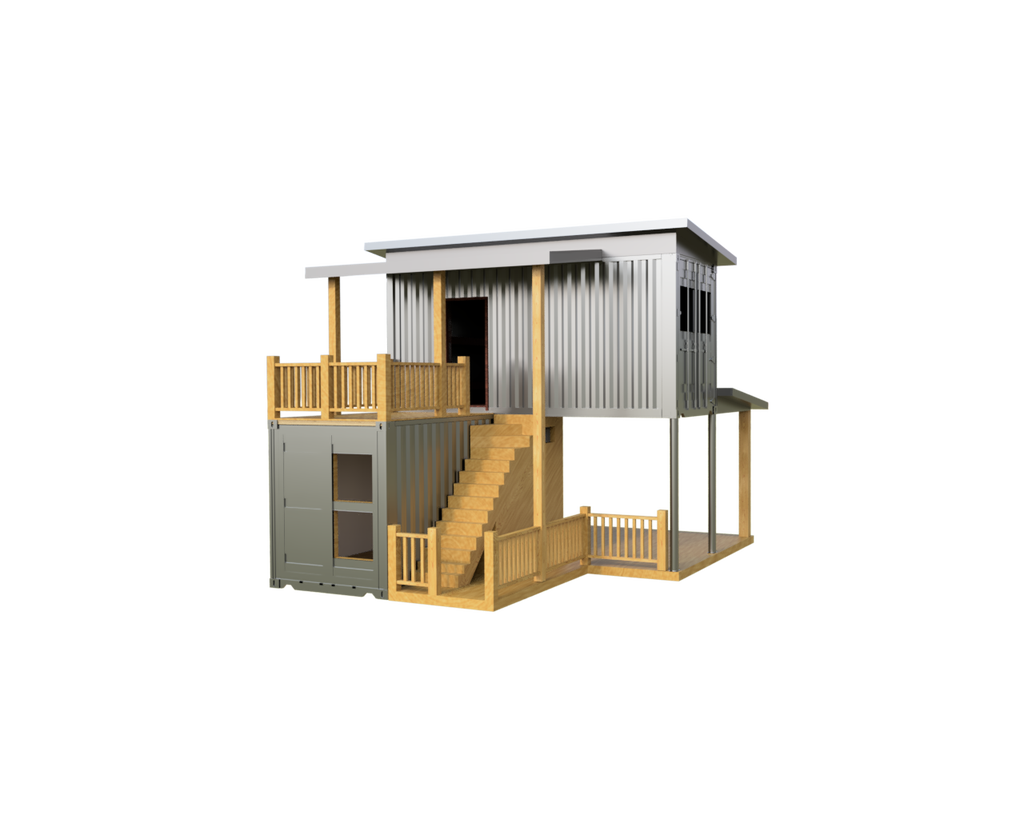

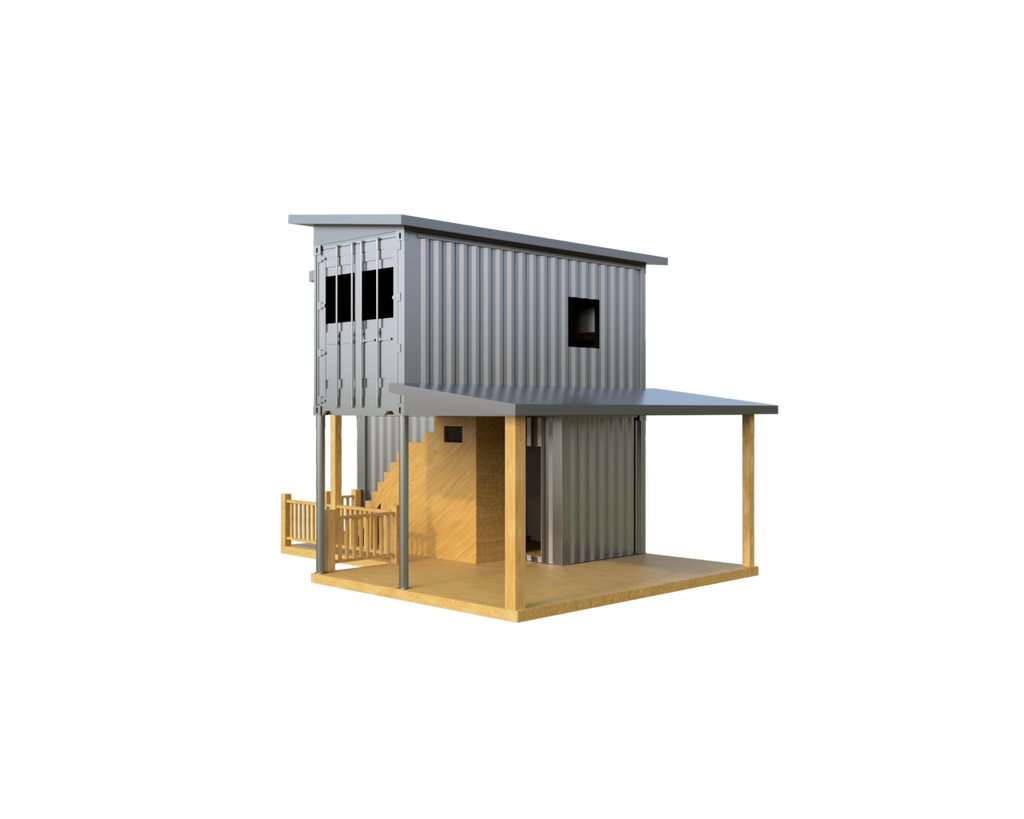

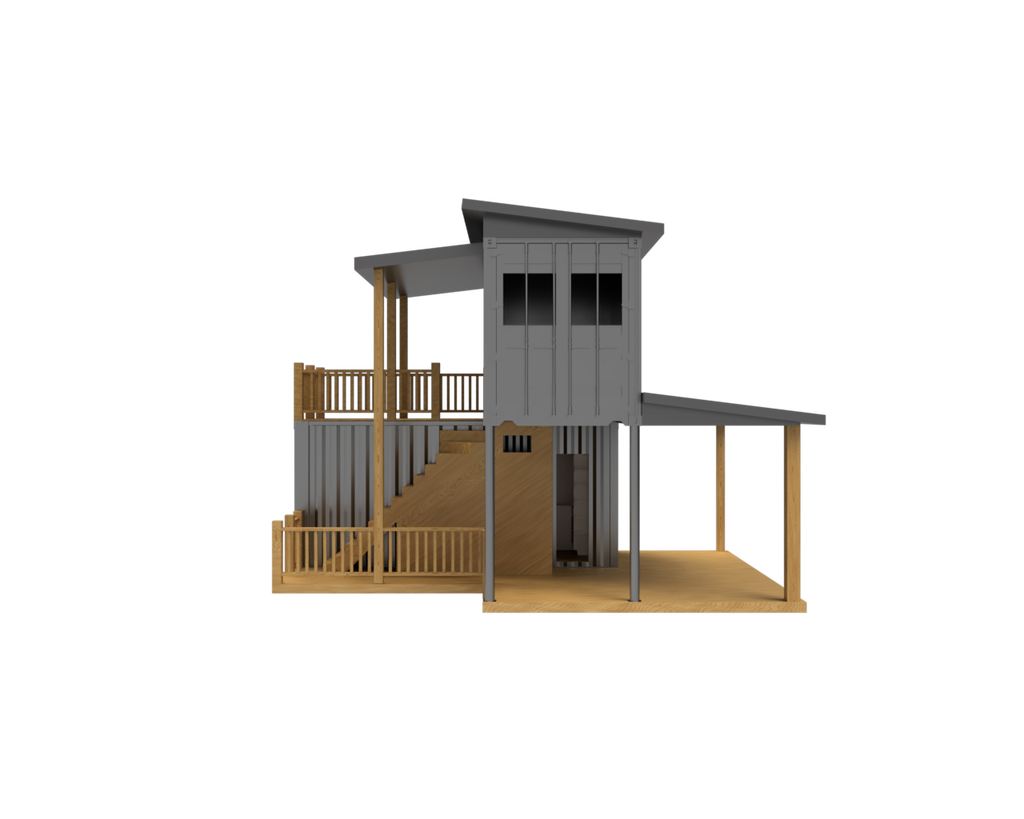

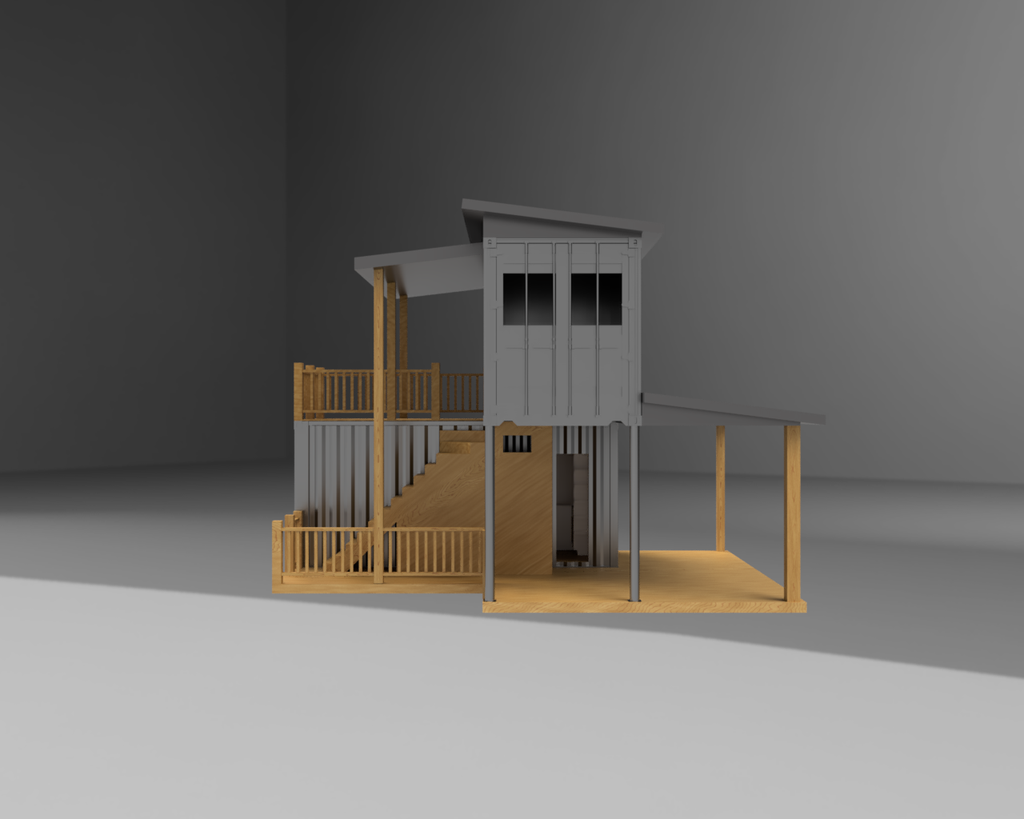

لإنشاء النموذج الثاني قمت باستخدام برنامج Fusion 360 وقمت بالتعديل على النموذج الأصلي، ويمكنك مشاهدة الفيديو أدناه لمزيد من التفاصيل حول عملية الإنشاء، حيث يتضمن النموذج الجديد عدة تحسينات رئيسية كالآتي:
قمت بنقل الدرج إلى الخارج مع الاحتفاظ بالحمام أسفله، مع إضافة سلم داخلي لاستخدامه في الأحوال الجوية السيئة عندما لا يرغب السكان في الخروج، وقد وفر هذا التغيير مساحة أكبر داخل المنزل مع الحفاظ على ممر للوصول إلى الطابق العلوي، كما تم وضع الحمام تحت الدرج مع إمكانية الوصول إليه من الداخل.

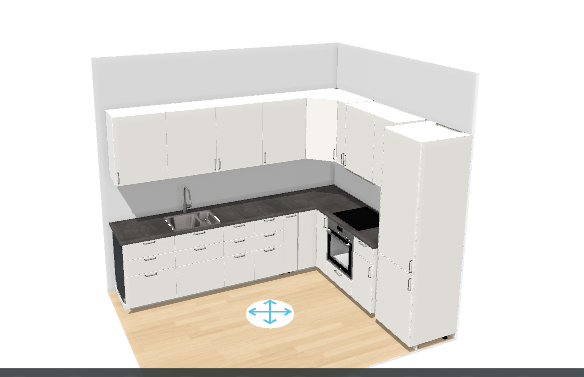

أما الطابق العلوي فقد قمت بتقسيمه إلى غرفتي نوم، الأولى تحتوي على سريرين بدورين، والأخرى تحتوي على سرير بحجم كبير، كما أضفت مرافق الحمام الكاملة (مرحاض وحمام استحمام) والمطبخ، وأخيراً تم تخصيص مساحة لوقوف السيارات.
اضغط هنــا لتحميل (فيديو توضيحي 1) لمنزل حاويات الشحن - (الخطوة 3).
اضغط هنــا لتحميل (فيديو توضيحي 2) لمنزل حاويات الشحن - (الخطوة 3).
بعد الانتهاء من إنشاء النموذج الثاني قمت بإجراء استبيان آخر لقياس آراء المستخدمين، وأظهرت النتائج أن غالبية المشاركين يرون أن المنزل أصبح مناسباً للسكن، حيث يتضمن التصميم النهائي خط صرف صحي متصل بالشبكة الرئيسية تحت الطريق، بالإضافة إلى خطوط للمياه والكهرباء، كما تم تخصيص مساحة لتركيب الألواح الشمسية لتعزيز كفاءة الطاقة في المنزل.
ولضمان متانة الهيكل قمت بإجراء محاكاة للنموذج باستخدام برنامج Fusion 360، حيث ركزت على اختبارات الأحمال الثابتة لتقييم قدرة الهيكل على تحمل الأوزان المختلفة ومنع أي احتمالية للانهيار.

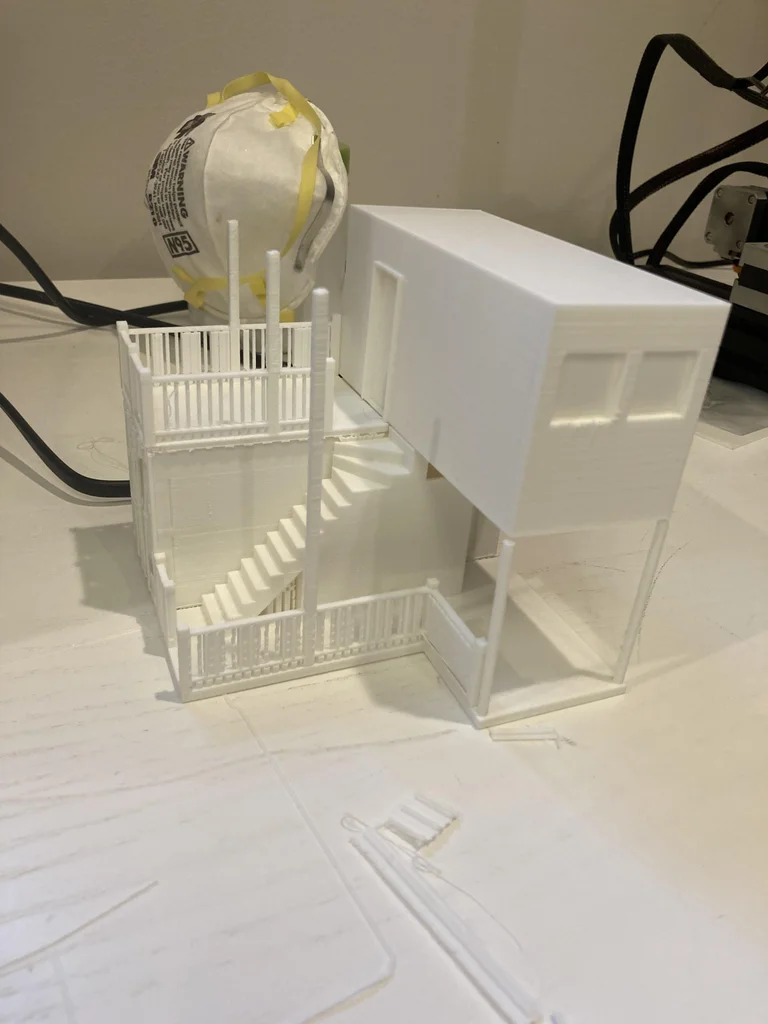

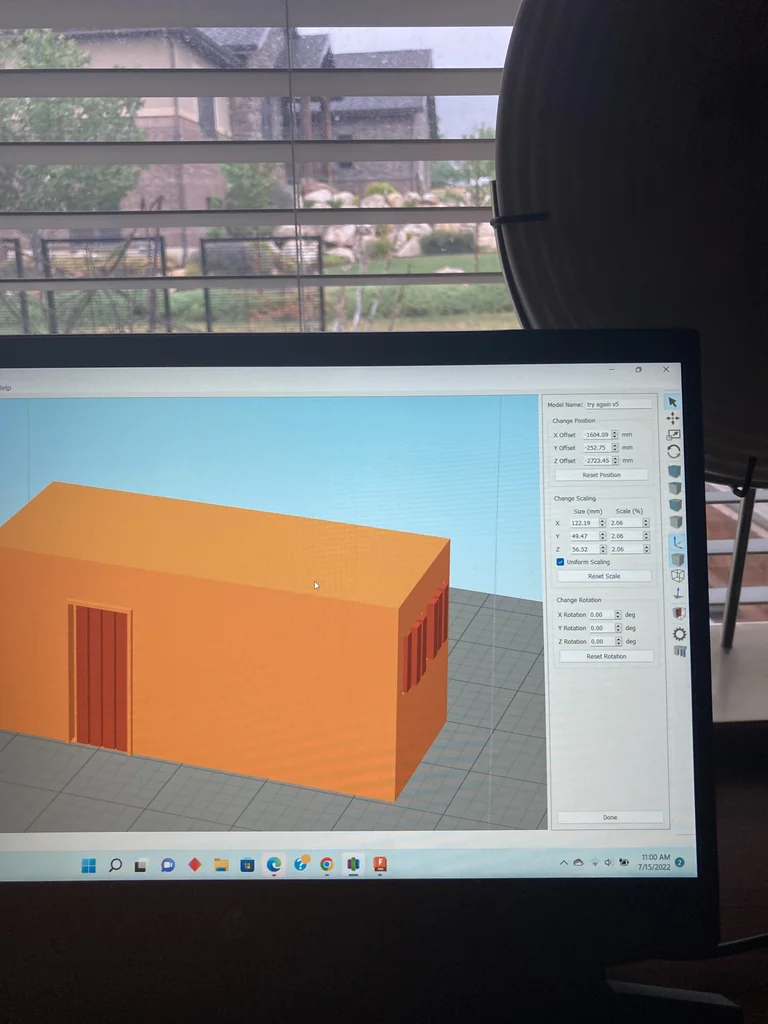

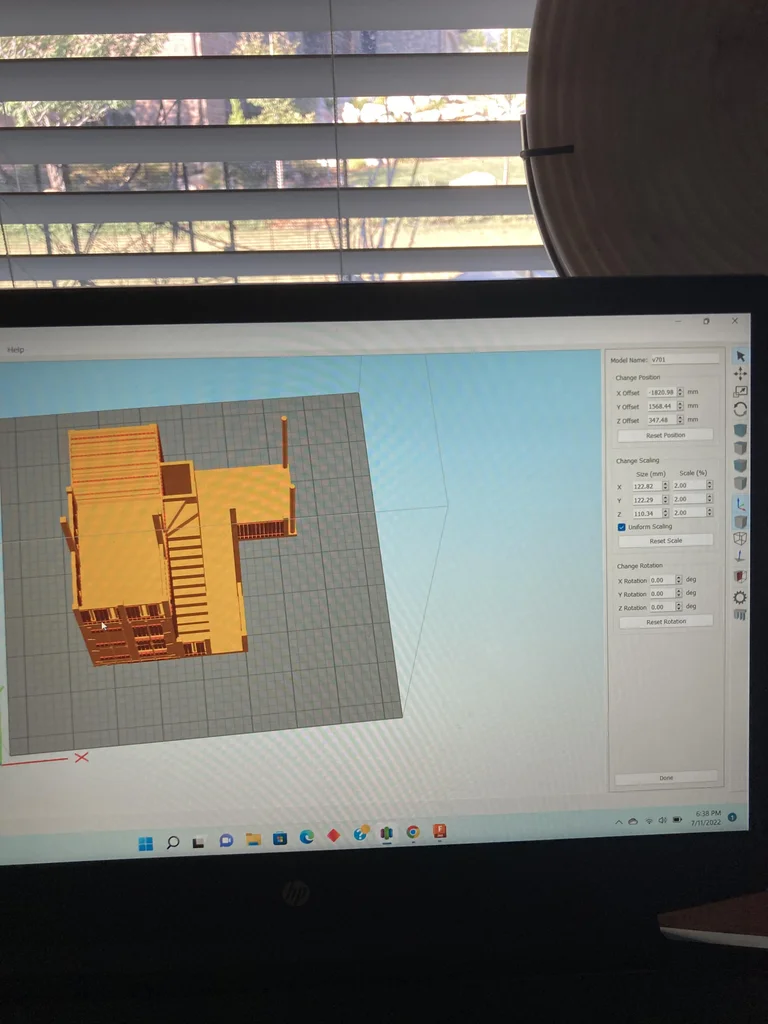

بعد الانتهاء من نموذج الـ Cad الخاص بي، بدأت في إنشاء النموذج المادي النهائي، فقمت بتقسيم النموذج إلى ثلاث قطع رئيسية للطباعة ثلاثية الأبعاد، وهم الحاوية السفلية، والحاوية العلوية، ثم السقف، واستخدمت في ذلك برنامج Simplify3d لإعداد الملفات وتقطيع النموذج للطباعة.

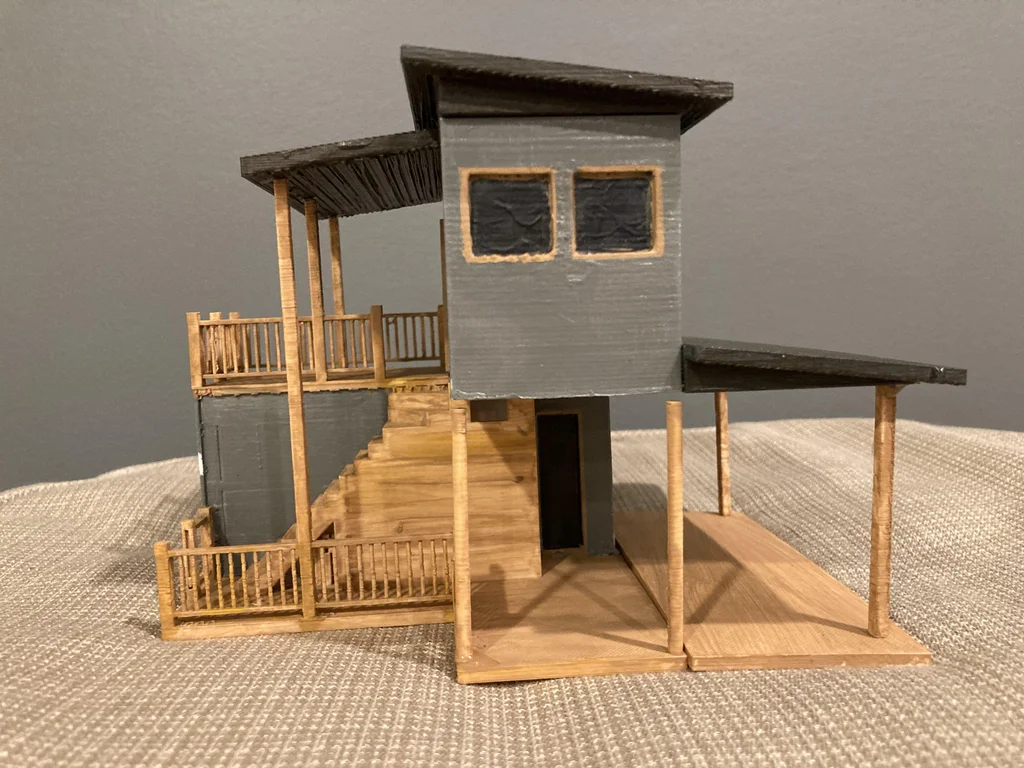

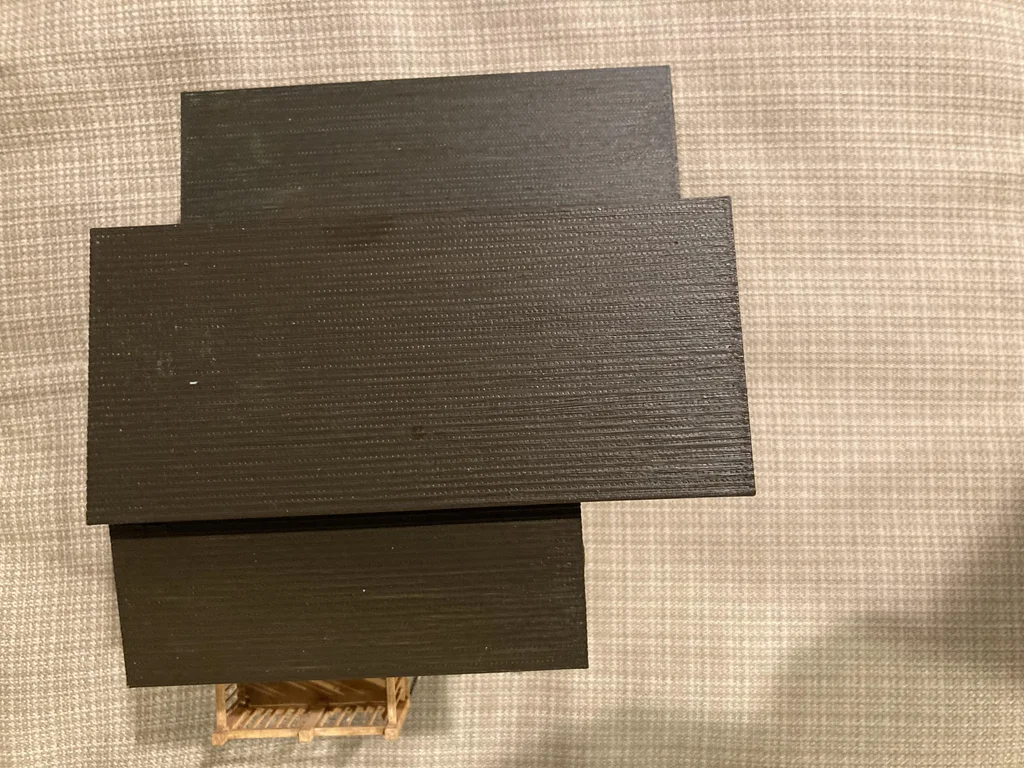

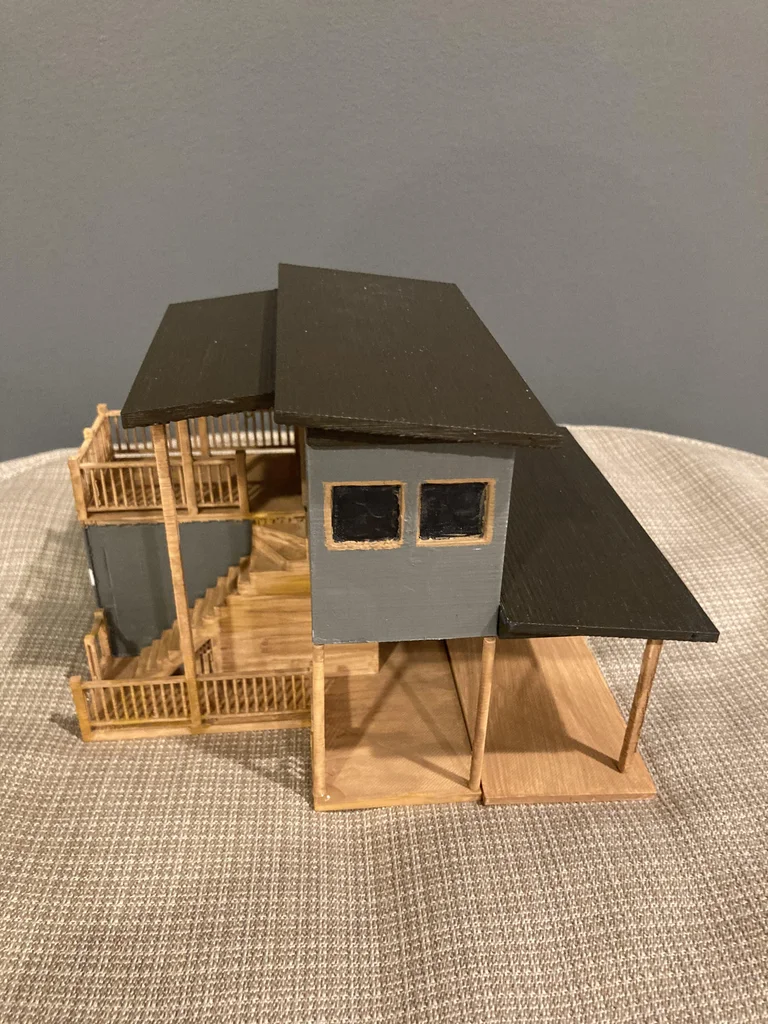

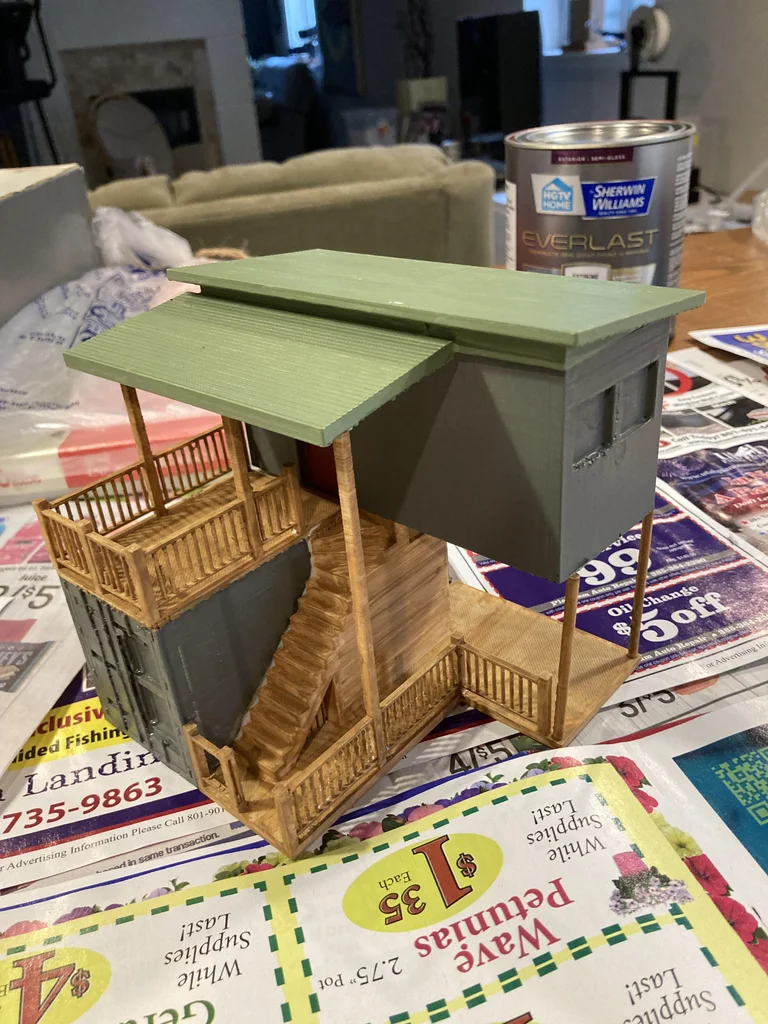

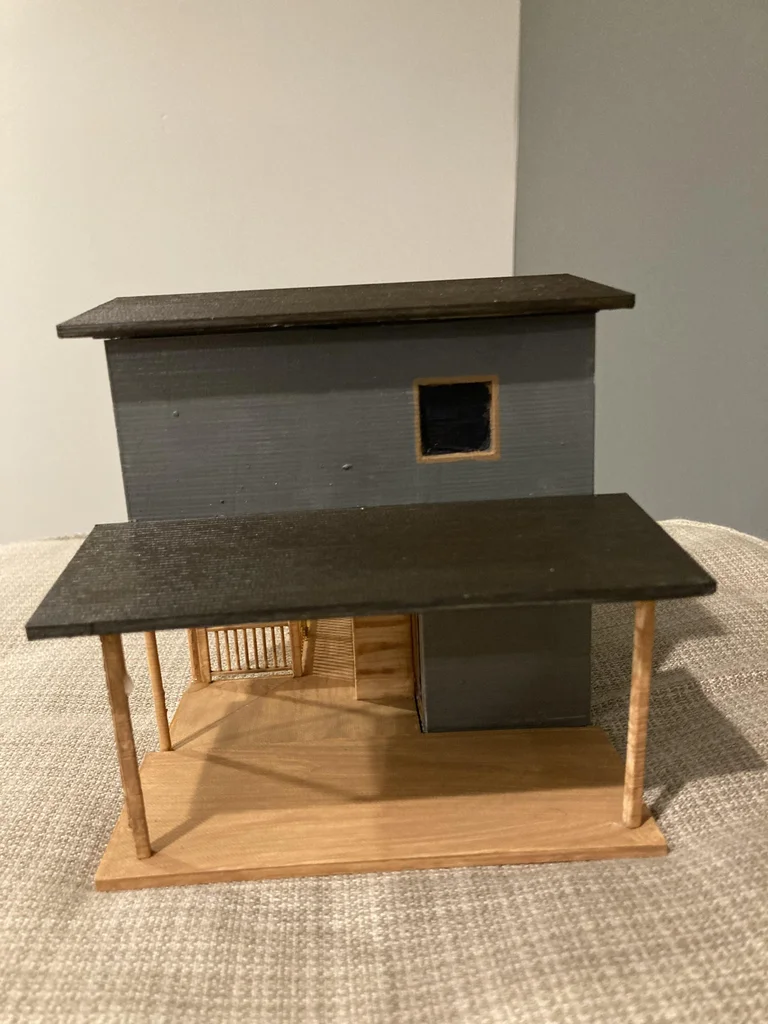

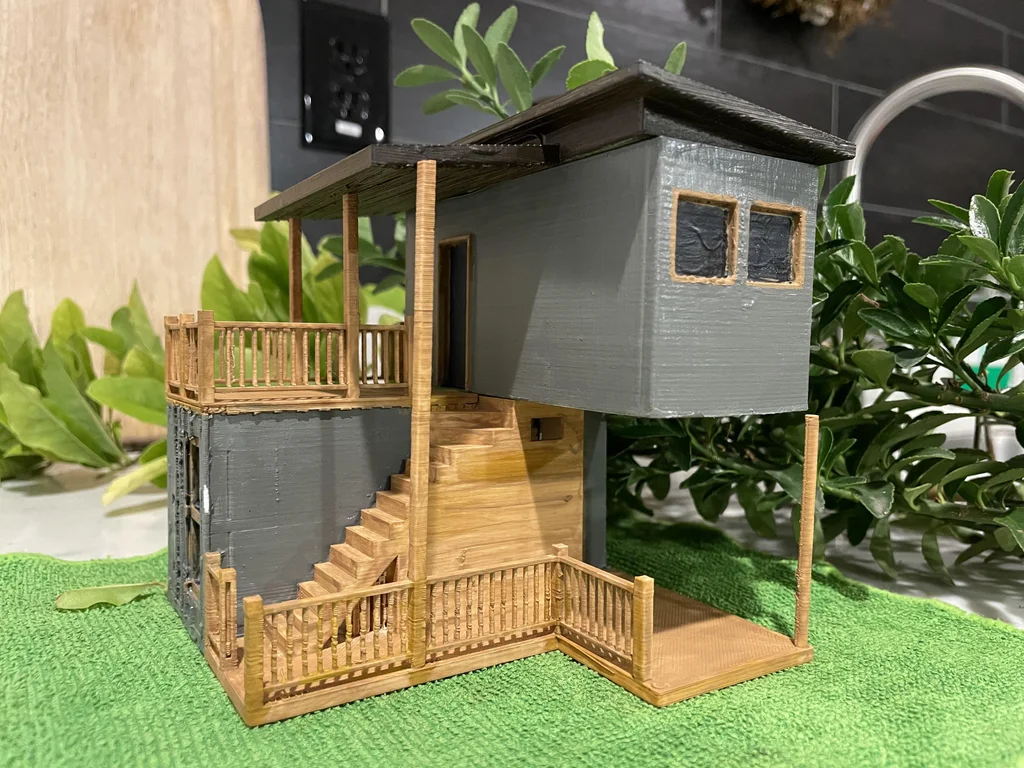

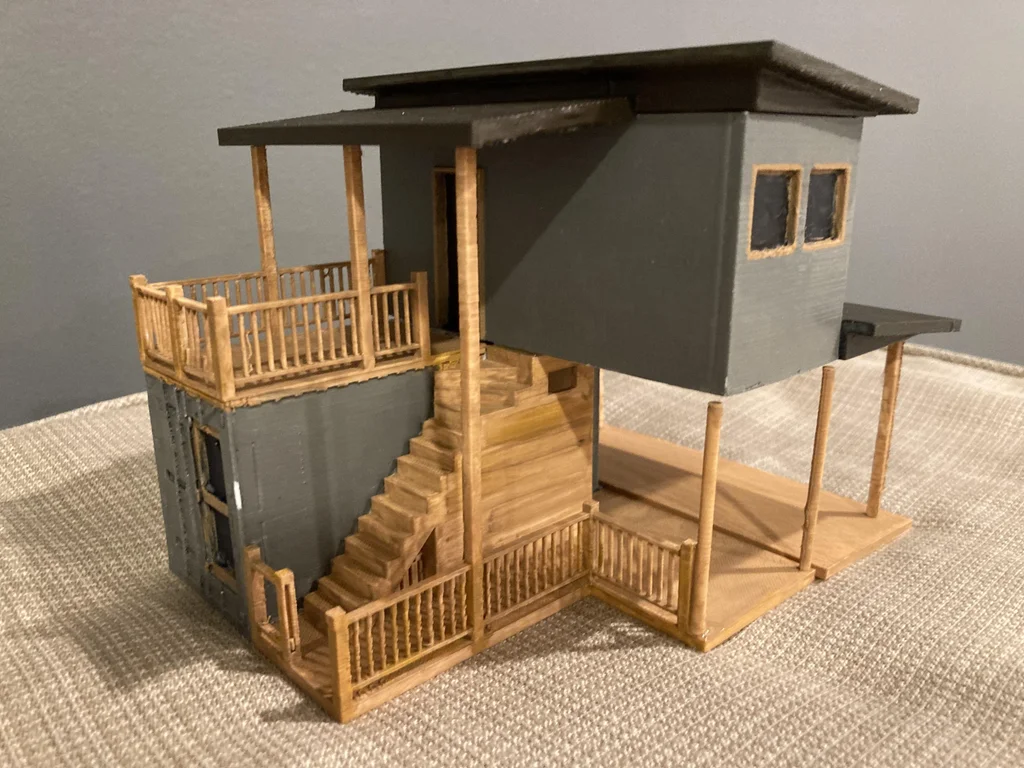

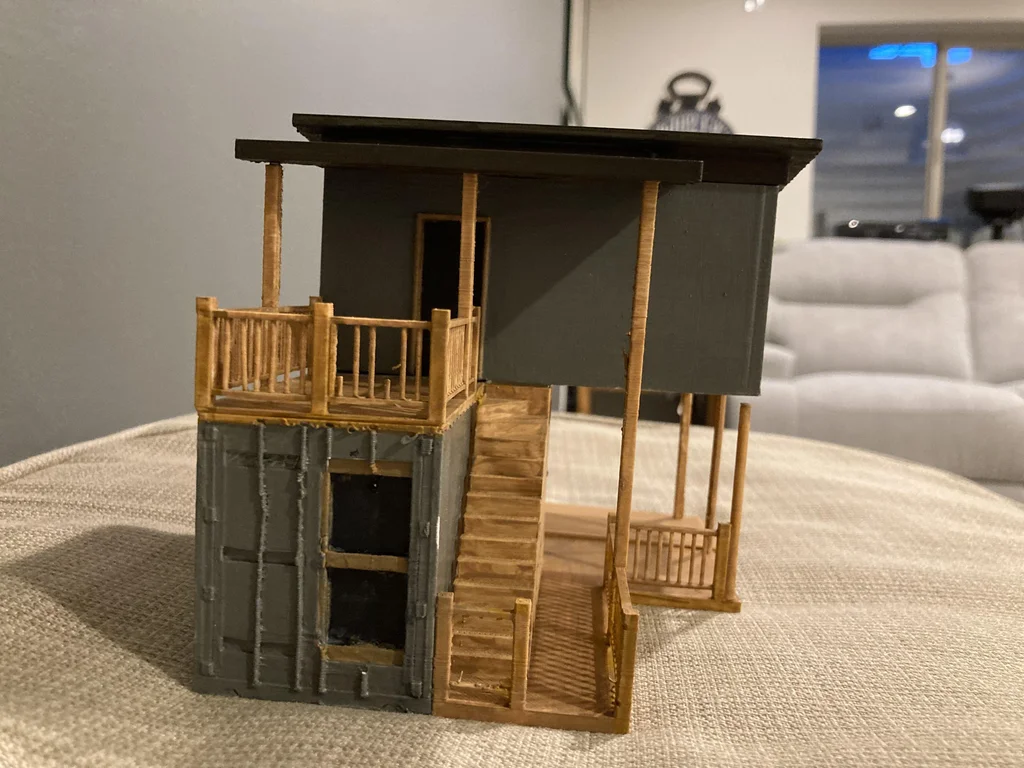

بعد اكتمال عملية الطباعة قمت بطلاء كل قطعة على حدة، ثم استخدمت الغراء السريع لتجميع القطع معاً مع الحرص على الدقة في التركيب للحصول على نموذج متكامل وواقعي.
أردت إنشاء نموذج يوضح الهيكل الداخلي للحاويات، حيث يعد عملية الهيكلة الداخلية أمراً أساسياً للبناء الفعلي، فمن خلال إنشاء هذا هيكل الحوائط يصبح لديك أساس لتركيب ألواح الجبس والعزل الحراري الذي يحافظ على دفء المنزل في الشتاء وبرودته في الصيف.

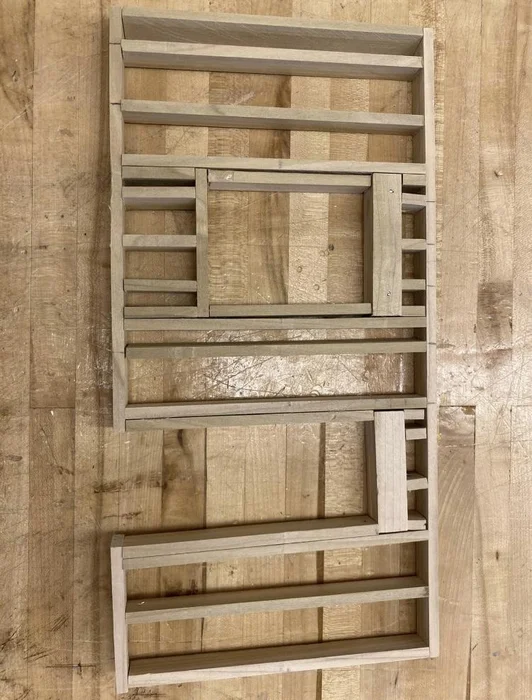

ولتنفيذ ذلك قمت بقص شرائح خشبية باستخدام منشار ميتري ومنشار طاولة، ثم قمت بتثبيتهم معاً باستخدام المسامير، وهذا النموذج يوضح كيفية توزيع الدعامات الخشبية داخل الحاويات لتحقيق متانة الهيكل مع توفير المساحة اللازمة للعزل والإنشاءات الداخلية.
كان هدفي الأساسي تصميم منزل يجمع بين الجودة وبساطة التكلفة، وحاويات الشحن توفر حلاً مثالياً لهذه المعادلة، حيث تقدم هيكلاً خارجياً موثوقاً، قليل التكلفة، وعالي المتانة، كما تنتشر حاويات الشحن في كل مكان، تماماً كما تنتشر الحاجة للمساكن اللائقة في جميع المجتمعات.
يستهدف هذا التصميم بشكل أساسي الأزواج، الأفراد، أو العائلات الصغيرة، حيث أن وجود حاويتين معاً يوفر المساحة المثالية للعائلة الصغيرة، ورغم تركيز التصميم على هذه الفئات إلا أنه يمكن أيضاً أن يكون حلاً لإيواء عدة أفراد من المشردين وهو ما دفعني إلى اللجوء إليها حيث أنها تتحمل العديد من الظروف المناخية والبيئية، فأتمنى أن تساهم المساكن منخفضة التكلفة مثل هذا في تقليل أعداد المشردين وتمكينهم من إعادة بناء حياتهم من جديد، لأن الجميع يستحقون فرصة ثانية.
فإن امتلاك مسكن لائق حقيقي، لا يجب أن يبقى حلماً، بل يجب أن يصبح حقيقة ملموسة في متناول الجميع، فإن هذه ليست مجرد فكرة معمارية، بل رسالة إنسانية تهدف إلى إحداث فرق في حياة الناس.
