نحن فريق من طلاب مقرر "التصميم المسؤول" في الجامعة، وخلال هذا المقرر قمنا بتنفيذ مشروع تضمن تحديد مشكلة اجتماعية واقتراح حل عملي لها، مع الأخذ بعين الاعتبار أهداف التنمية المستدامة (ODS) ذات الصلة، وإدراج ثلاثة من المحاور الرئيسية التي تم تناولها خلال المحاضرات.
حيث كانت أهم المشاكل التي تم تحديدها بواسطة المجموعة هي مشكلة الجرائم التي تتم ضد القاصرين والتي تشمل الاعتداء الجسدي والجنسي، الاستغلال الجنسي، الاتجار بالبشر، الاختطاف والعمل القسري وغيرها من المخاطر التي يواجهها الأطفال والمراهقون يومياً.
حيث تُظهر إحصائيات سنة 2025 المُقلقة ارتفاعاً حاداً بالنسبة لهذه الجرائم إذا ما قورنت بما تم رصده من نتائج في السنوات السابقة، مما يشير إلى زيادة نسبتها أكثر من 41% في نصف الفترة الزمنية مقارنة بالبيانات الحالية.
وبناءً على أن الفئة العمرية التي نستهدفها هي القصر، مع الأخذ في الاعتبار محدودية إمكانية الوصول لدى بعض الفئات الضعيفة و/أو الفقيرة جداً، قمنا بتطوير نموذج لجهاز إنذار من المحتمل أن يساعد الأطفال والقاصرين أثناء تعرضهم إلى أي خطر من المخاطر التي ذكرناها، وهو يتكون من عناصر قابلة لإعادة الاستخدام، قطع ذات عمر تشغيلي طويل (لا تحتاج للتغيير في معظم الأحيان) وهيكل خارجي من مواد عضوية متينة.
سوف نقوم بتقسيم جزء اللوازم إلى جزء يتعلق بقائمة الأدوات المستخدمة في تصنيع الجهاز وجزء آخر عبارة عن المواد لمواد المكونة للجهاز
قائمة الأدوات:
قائمة المواد:
لقد اعتمدنا في عملنا على مجموعة من الأدوات التي كانت متوفرة لدينا في المنزل وكذلك متوفرة في الجامعة، بينما اضطررنا إلى شراء بعض المكونات الأخرى.

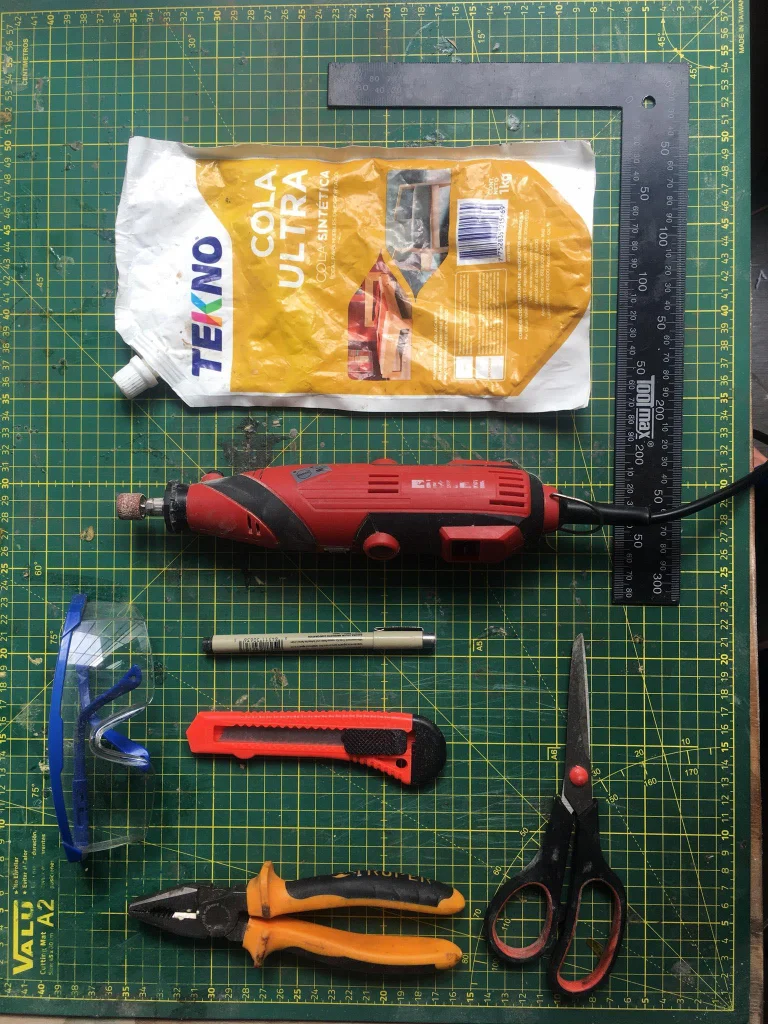

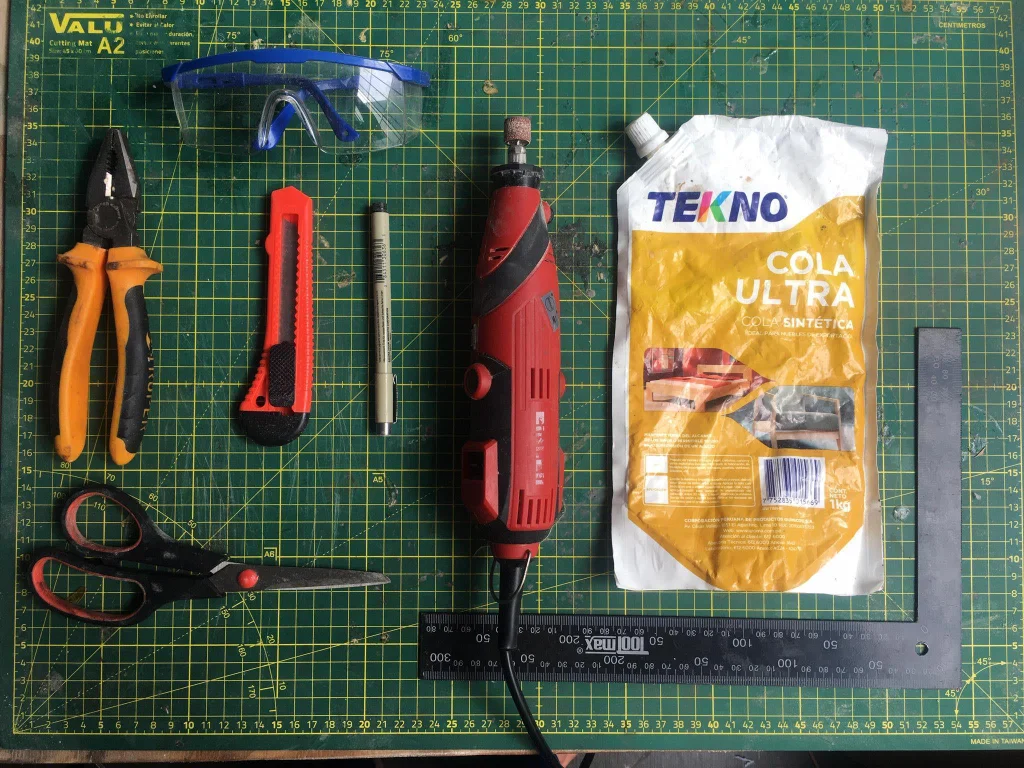

الصور الأولى والثانية تظهر الأدوات التي كانت موجودة لدينا بالفعل وهي مسدس لحام كهربائي، عجينة لحام 100 جرام، سلك لحام من القصدير (0.8 مم) 100 جرام، منشار، ورق صنفرة، مسطرة، مقص أو شفرة حادة، مثقاب يدوي (مثقاب 4 مم)، غراء نجارة، قلم تعليم (ماركر)، كماشة (إذا لزم الأمر) ونظارات واقية.

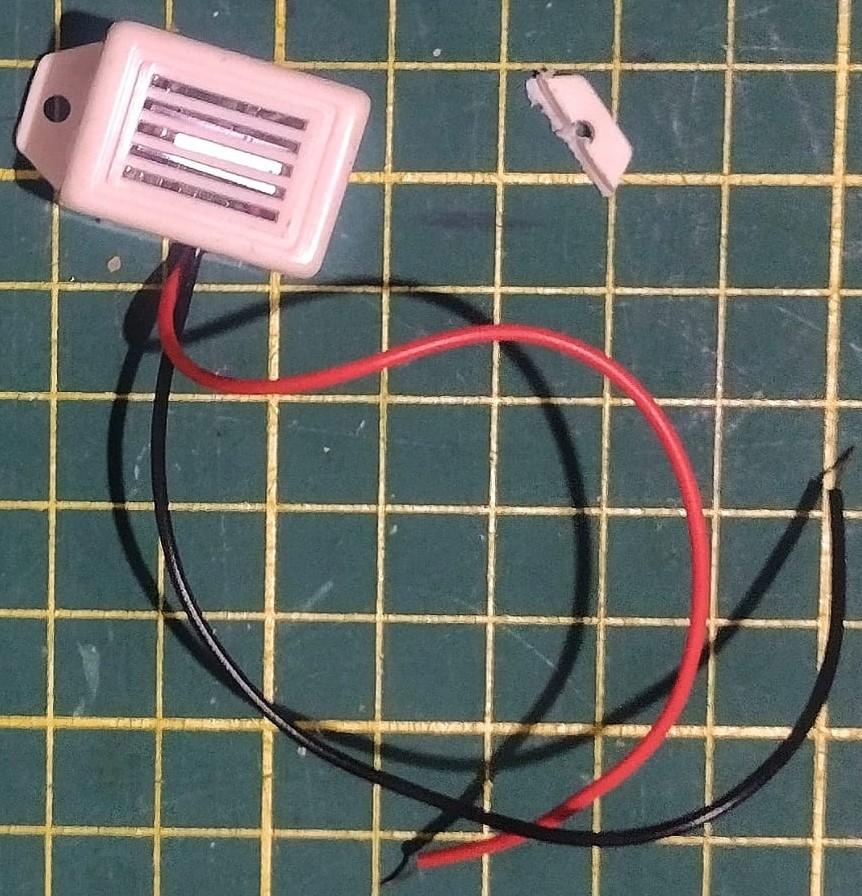

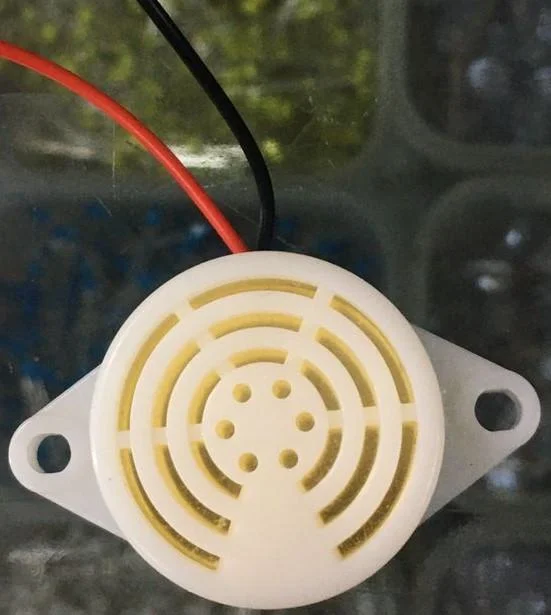

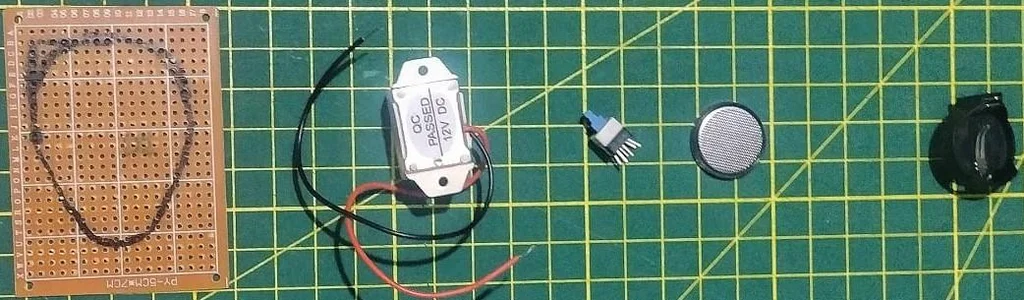

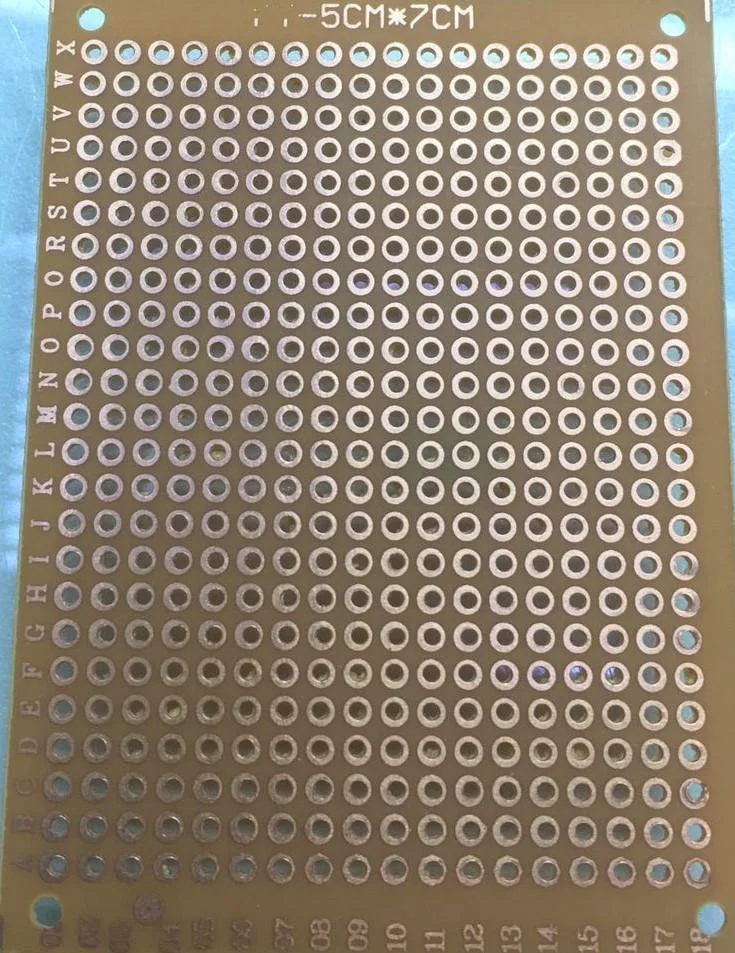

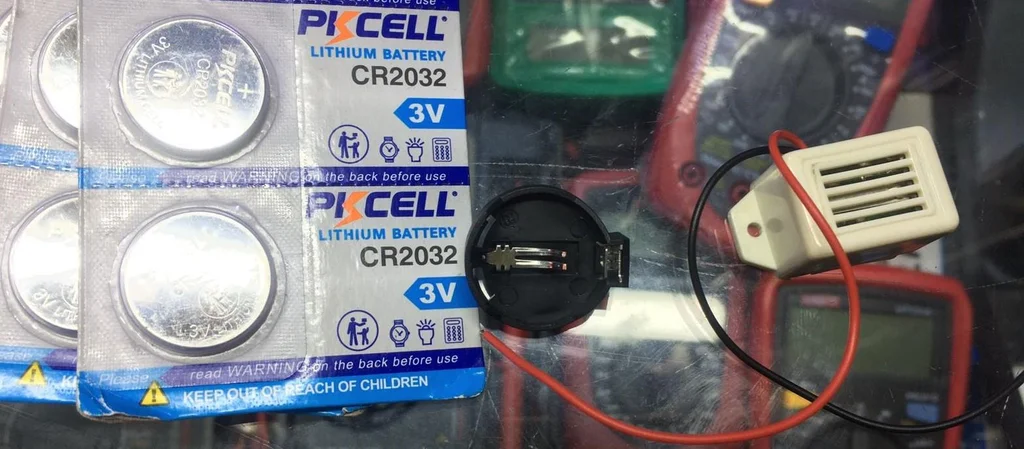

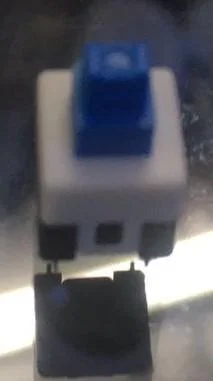

الصور من الثالثة فهي تظهر اللوح البلاستيكي، والصور 4، 5، 6 تظهر صفارات الإنذار المثالية لقوة صوتها، والصورة السابعة تظهر البطارية وحامل البطارية وصفارة الإنذار المستخدمة والصورة الثامنة تظهر زر التشغيل (سويتش).
توصية: قم بفحص صوت وقوة صفارة الإنذار عن طريق توصيلها بأي بطارية باستخدام أسلاك عند الشراء.

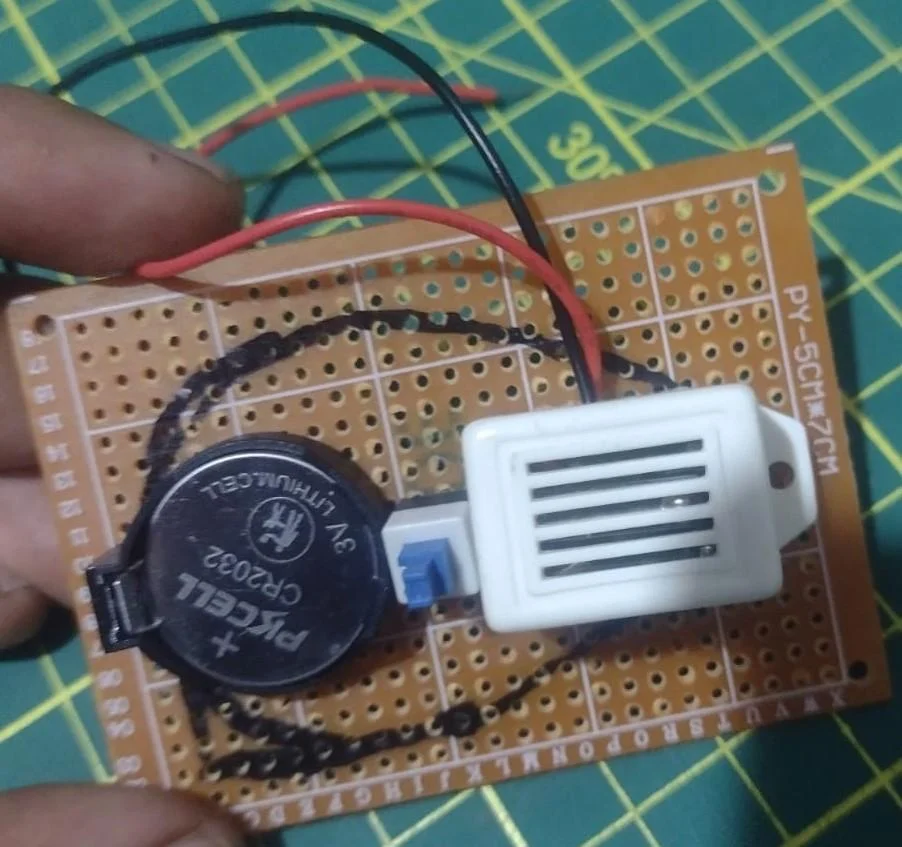

في هذه المرحلة قمنا بتوصيل البطارية مع الزر وكذلك صفارة الإنذار باستخدام الكابلات، حيث استخدمنا صفارة تعمل بجهد 3-24 فولت، والجدير بالذكر أنه تم اختيار جهد 3 فولت لأن حجم البطارية كان يقارب حجم العملة المعدنية، وبالتالي أصبحت عملية التطوير صعبة.

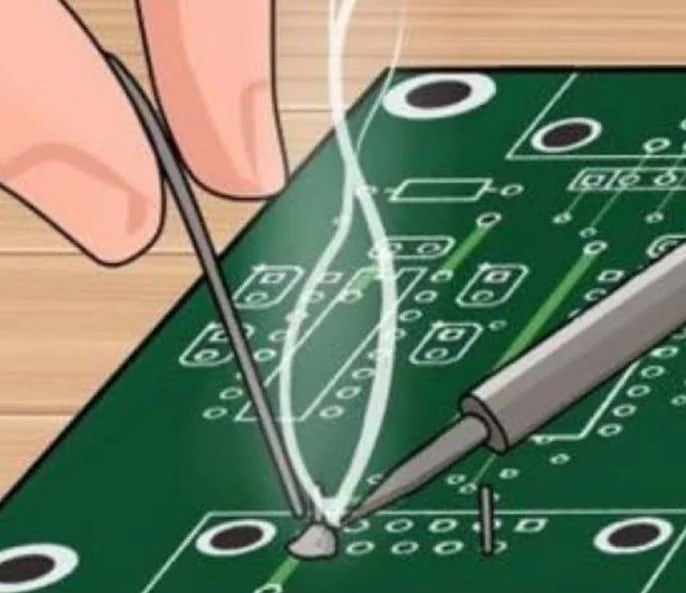

ولتركيب القطع على اللوح البلاستيكي، استخدمنا مسدس اللحام مع سلك القصدير (انظر الصورة 2) مع الحرص على تثبيت المكونات بإحكام وضمان بروز الزر بشكل واضح مقارنة بصفارة الإنذار.
وبمجرد أن تقوم بتجميع العناصر قم بالتحقق من أنها تعمل بشكل صحيح.

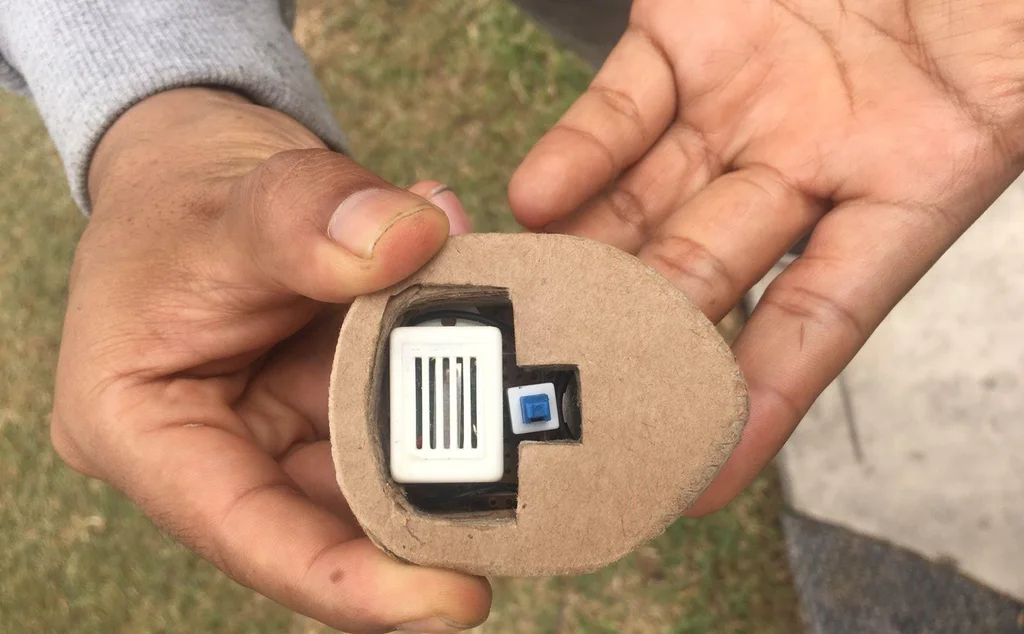

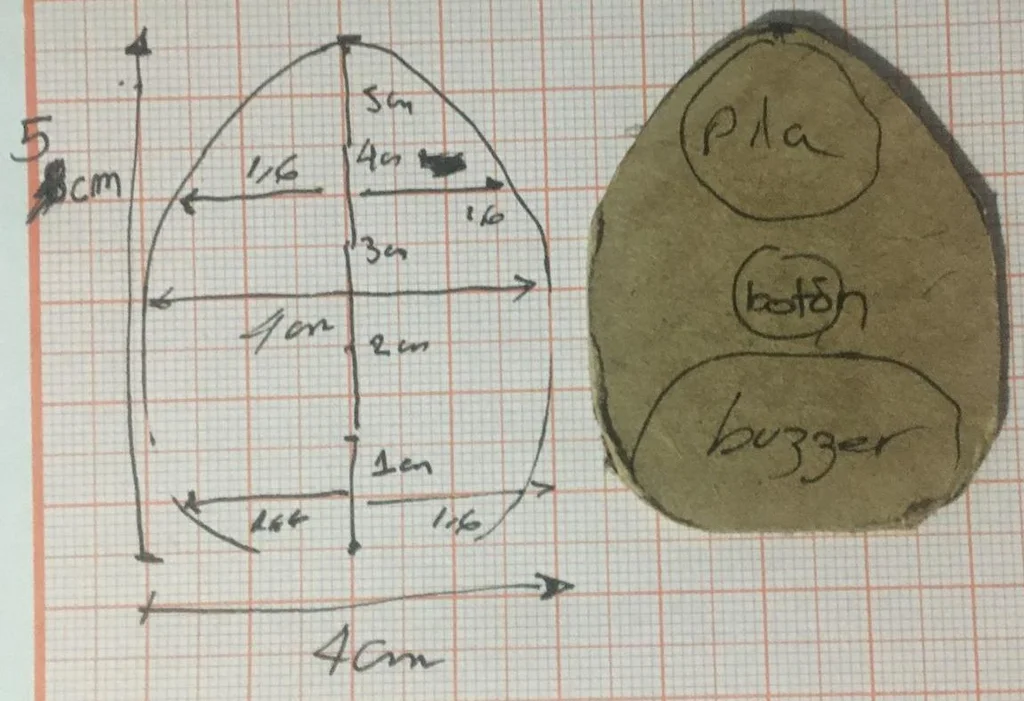

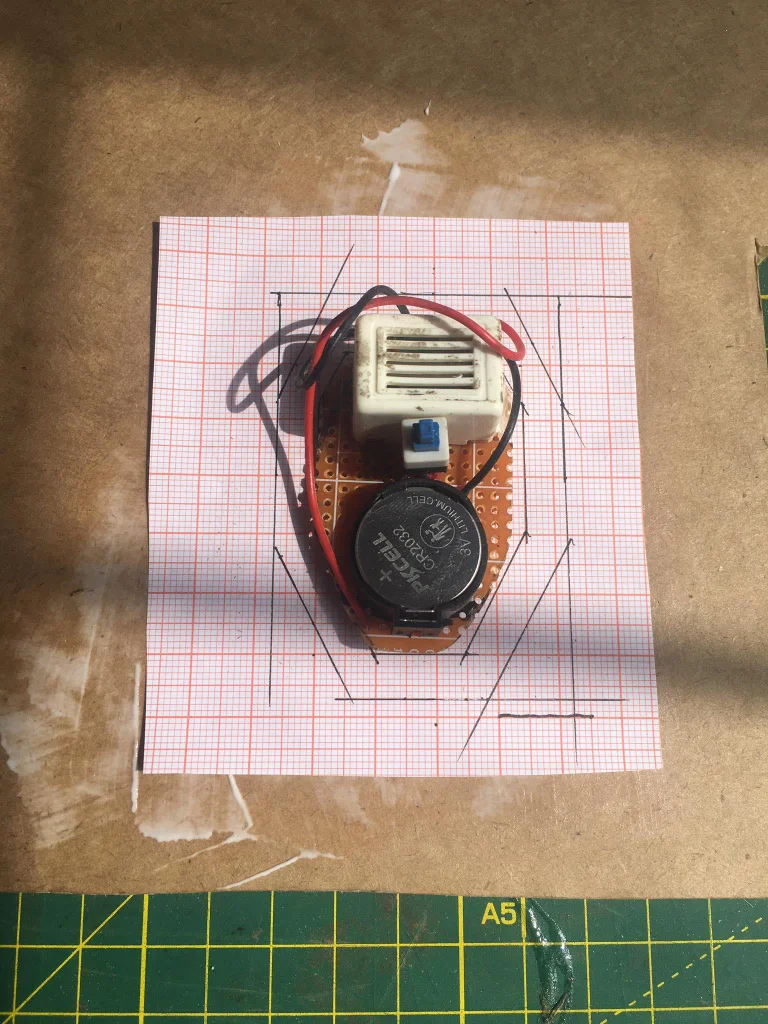

بعد إتمام لحام المكونات، نقوم بأخذ القياسات الكاملة للطول والعرض والارتفاع التي تشغلها المجموعة الكاملة للعناصر كما يظهر في الصورة الأولى (النموذج 1)، وقد استخدمنا قطعة من الكرتون المضلع بسماكة 2 مم (نفس سماكة اللوح البلاستيكي) لتحديد مواقع المكونات، ونستعين بهذا النموذج للحصول على مقاسات الفراغ الداخلي للهيكل.

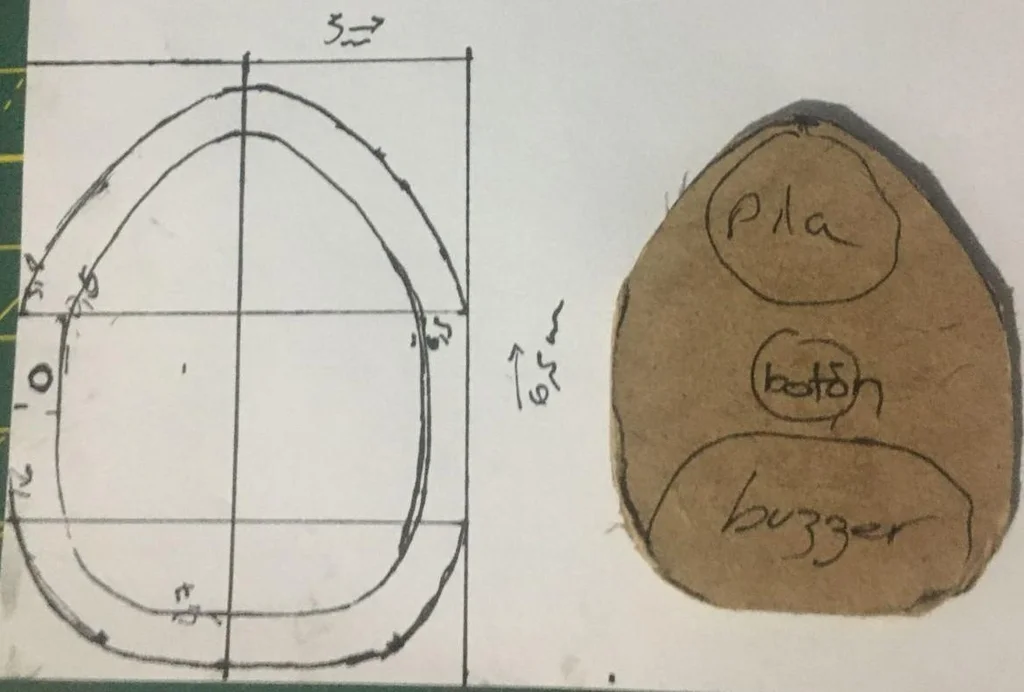

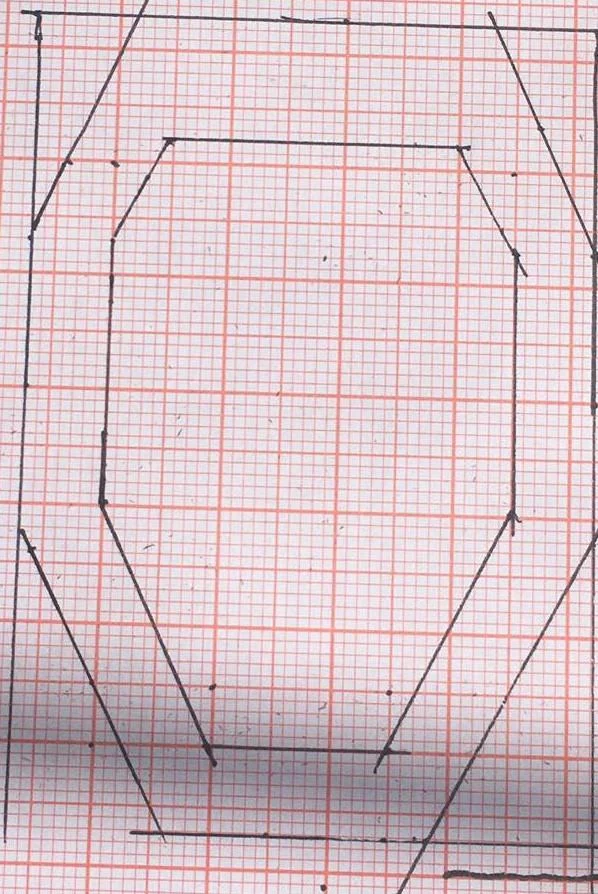

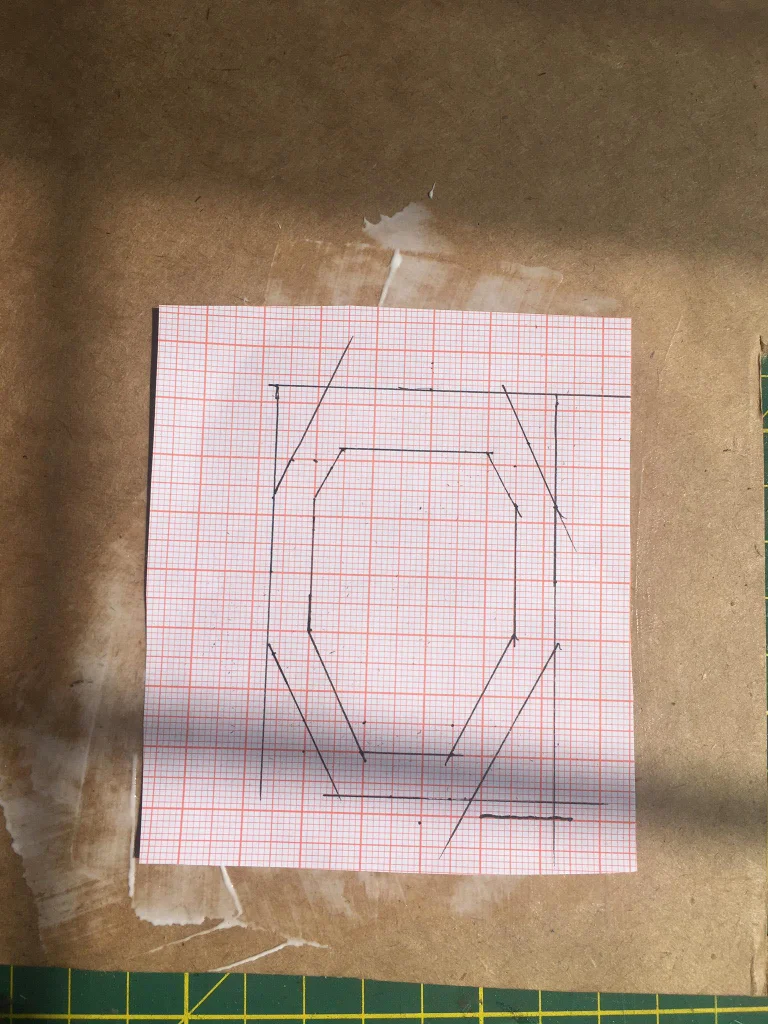

أما الصورة الثانية (النموذج 2) تظهر سماكة الحافة المطلوبة والتي تتراوح بين 0.5 إلى 0.7 مم، وسيتم استخدام النموذج 1 لقص الفراغ الداخلي الذي تشغله المكونات، بينما يستخدم النموذج 2 كهيكل أساسي للجهاز بأكمله، وفي الصورة الرابعة يمكنك رؤية موقع تجميع العناصر وكيفية بروز الحواف.
كما يمكن صنع نماذج من الصلصال أو أي مادة قابلة للتشكيل للحصول على تصور أفضل للمساحة التي تشغلها القطع أو العناصر، ومن المهم أيضًا أن تكون الحواف سميكة بما يكفي لتحقيق متانة أعلى، ويجب تصميم الهيكل بحيث يتناسب مع حجم وترتيب مكونات الإنذار لضمان عملها بشكل صحيح.

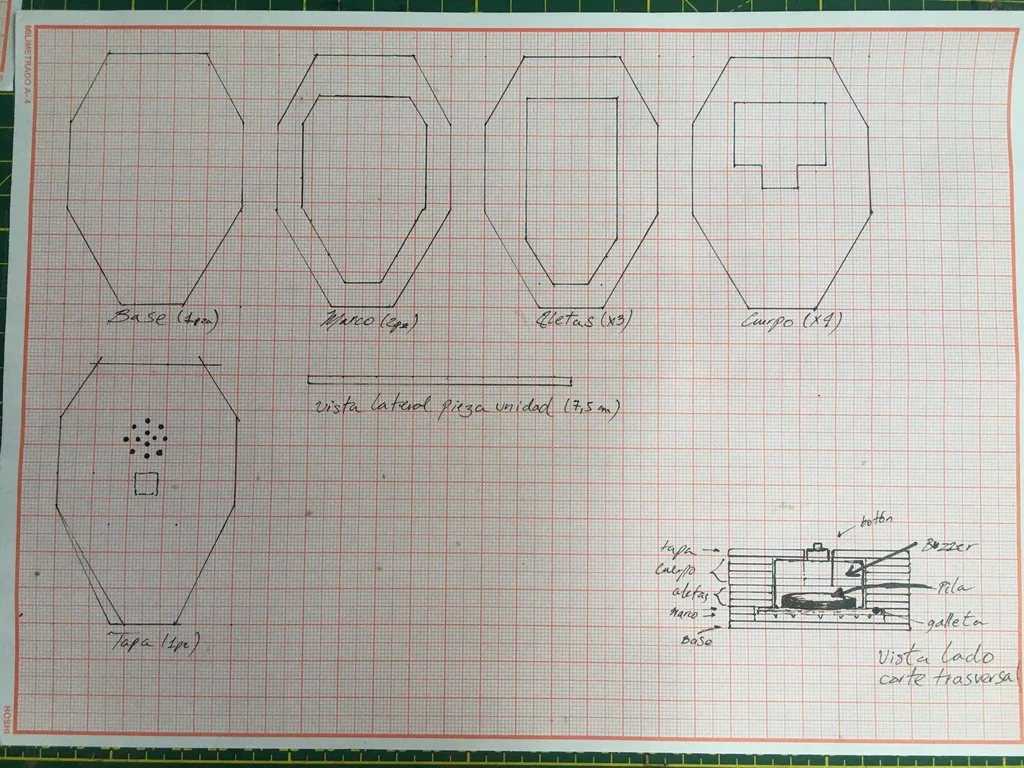

في هذه المرحلة سنحتاج إلى العناصر الموجودة في الصورة الأولى، وسنقوم بتقسيم الهيكل إلى خمسة أجزاء (كما هو موضح في الصورة الثانية، تصميم الهيكل ووجهاته).

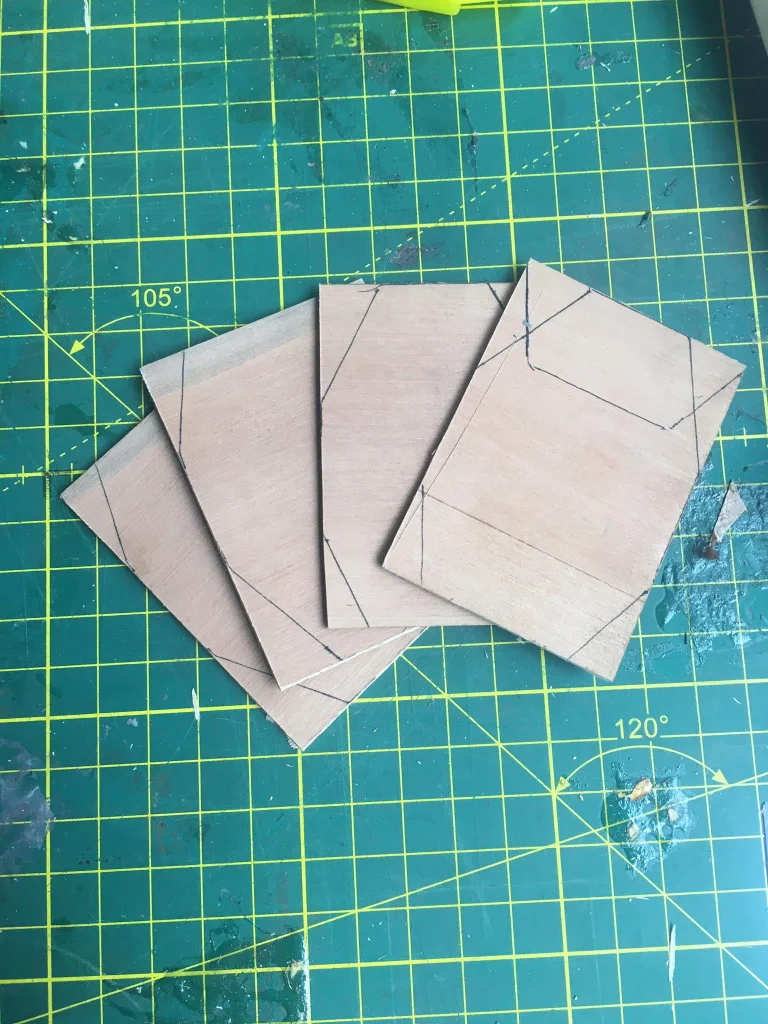

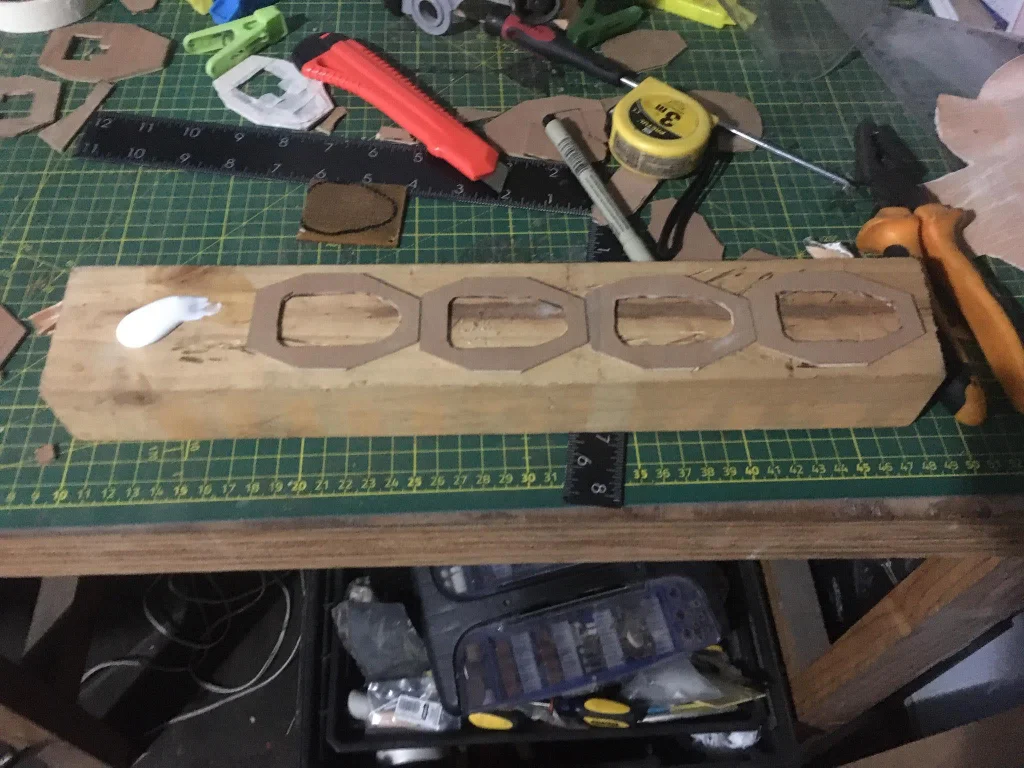

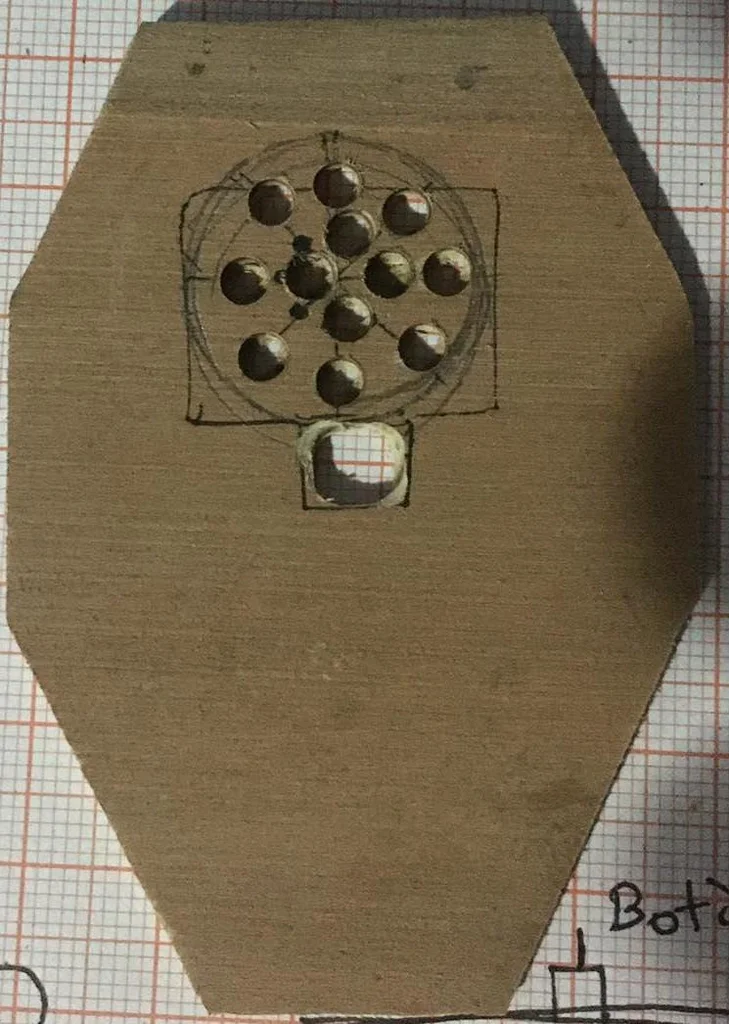

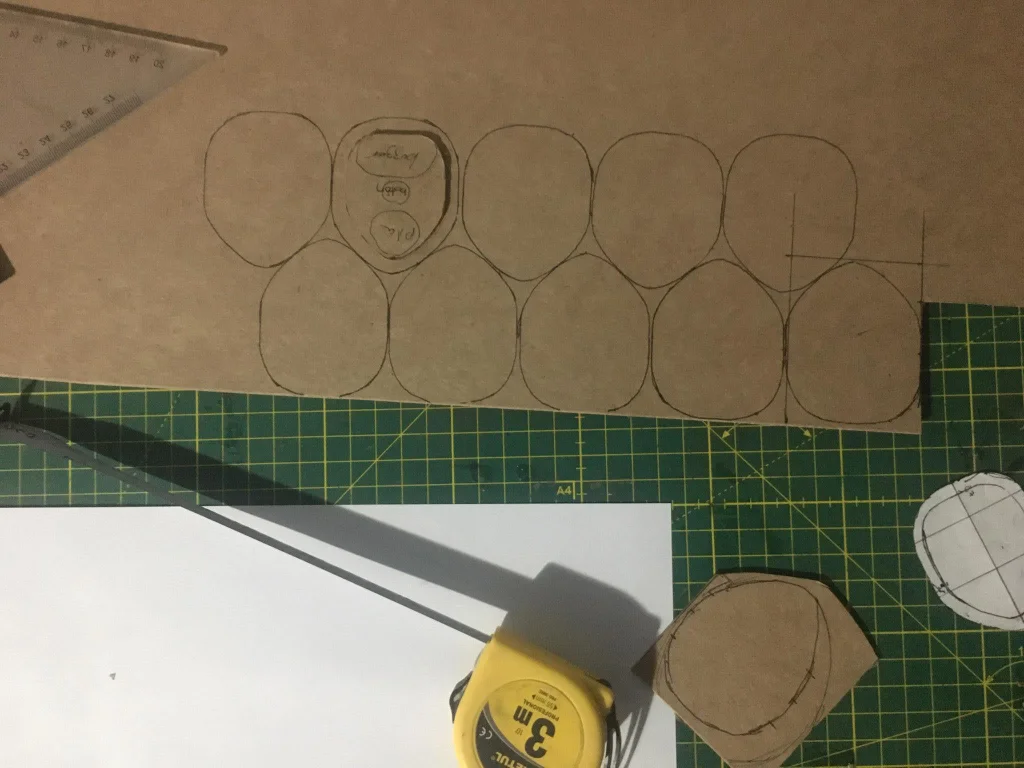

وباستخدام القياسات المحددة مسبقاً سنقوم بنقل هذه المقاسات إلى قطعة الخشب (استخدمنا لوحاً خشبياً رفيعاً يُستخدم عادةً في بناء النماذج المصغرة) ثم سنقوم بالقص باستخدام مسطرة معدنية وأداة قطع، وبمجرد قطع جميع أجزاء الهيكل سنبدأ في عمل الثقوب باستخدام المثقاب اليدوي، حيث نقوم بعمل ثقوباً صغيرة وثقب آخر كبير، بحيث تكون الثقوب الصغيرة لخروج الصوت والثقب الكبير لزر التشغيل في الجزء المخصص للغطاء (انظر الصورة 4).

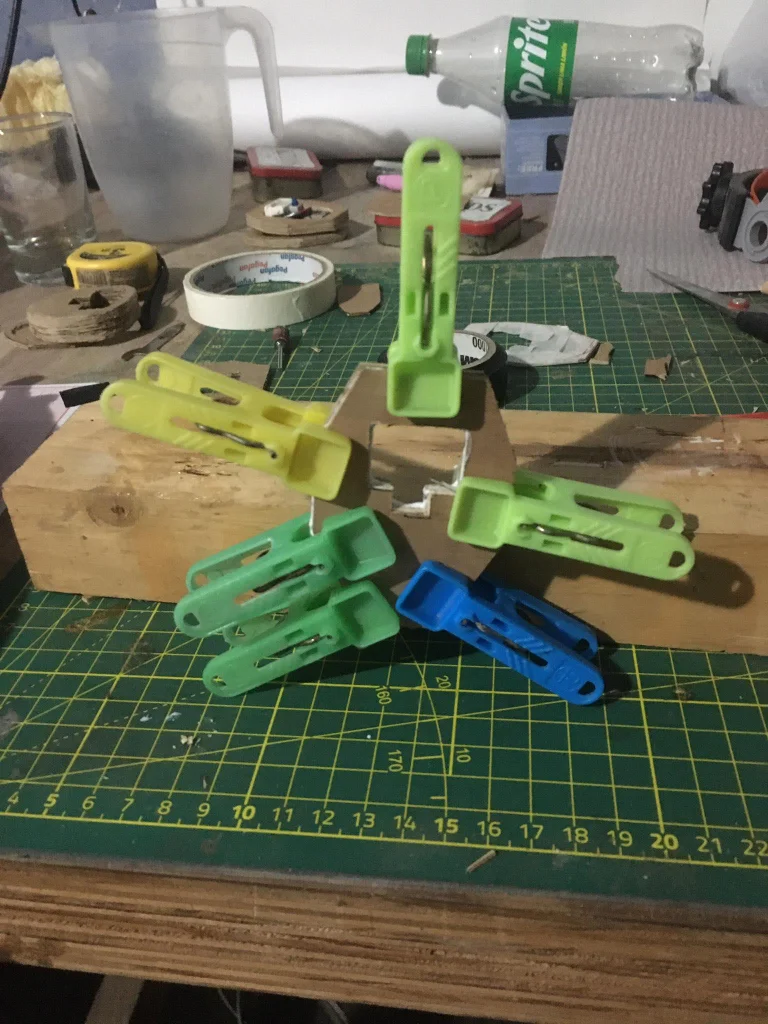

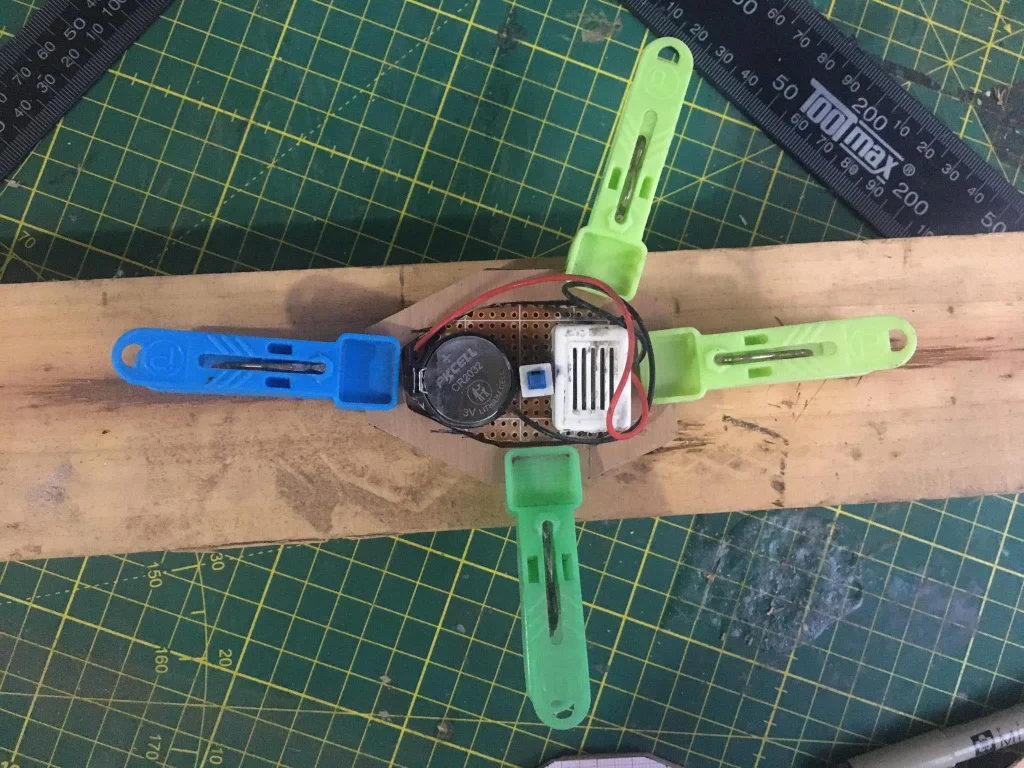

ثم بعد قطع 11 قطعة نبدأ بتجميع القاعدة مع إطار الهيكل، ونستخدم غراء النجارة في هذا الغرض، ثم نقوم باستخدام مشابك الغسيل العادية كمشابك تثبيت، ومن الجدير بالذكر أن القطع الخشبية الرفيعة تميل إلى الانحناء أثناء جفاف الغراء، فننصح بإزالة المشابك بعد 3-5 دقائق ثم وضع ثقل كبير فوق القطعة لضغطها حتى تصبح متساوية مرة أخرى، ثم نترك القطعة لتجف جيداً لمدة 30 دقيقة.
ثم نكرر هذه العملية مع الأجزاء التالية (الجوانب والجسم، كما في الصورة 2).

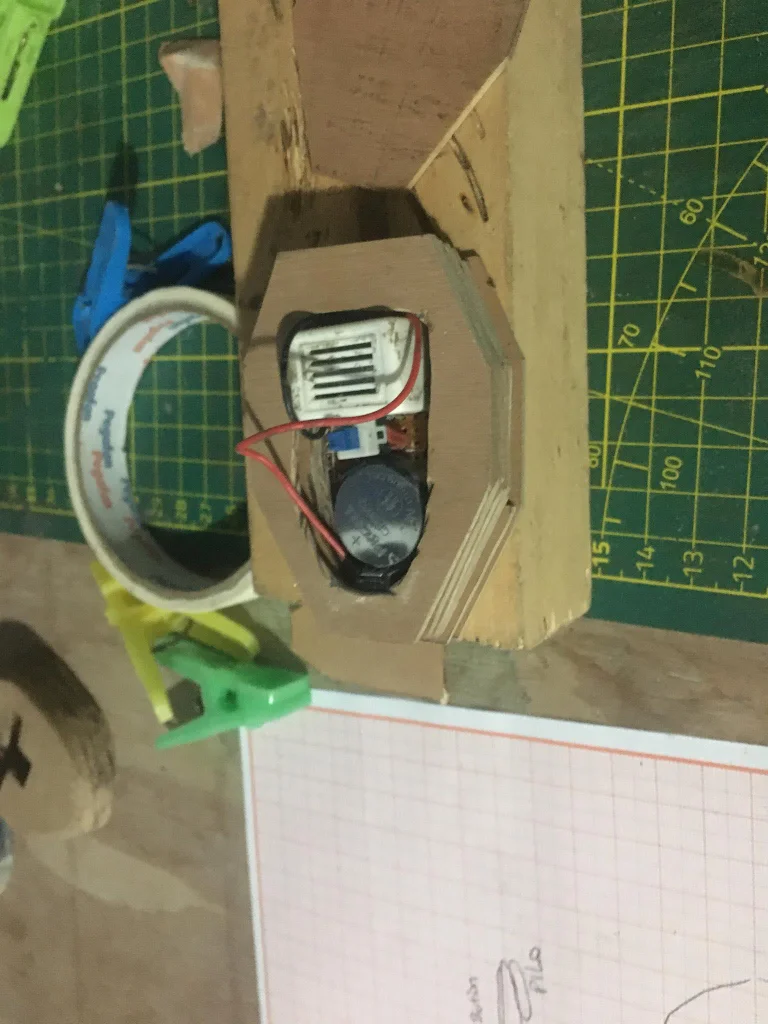

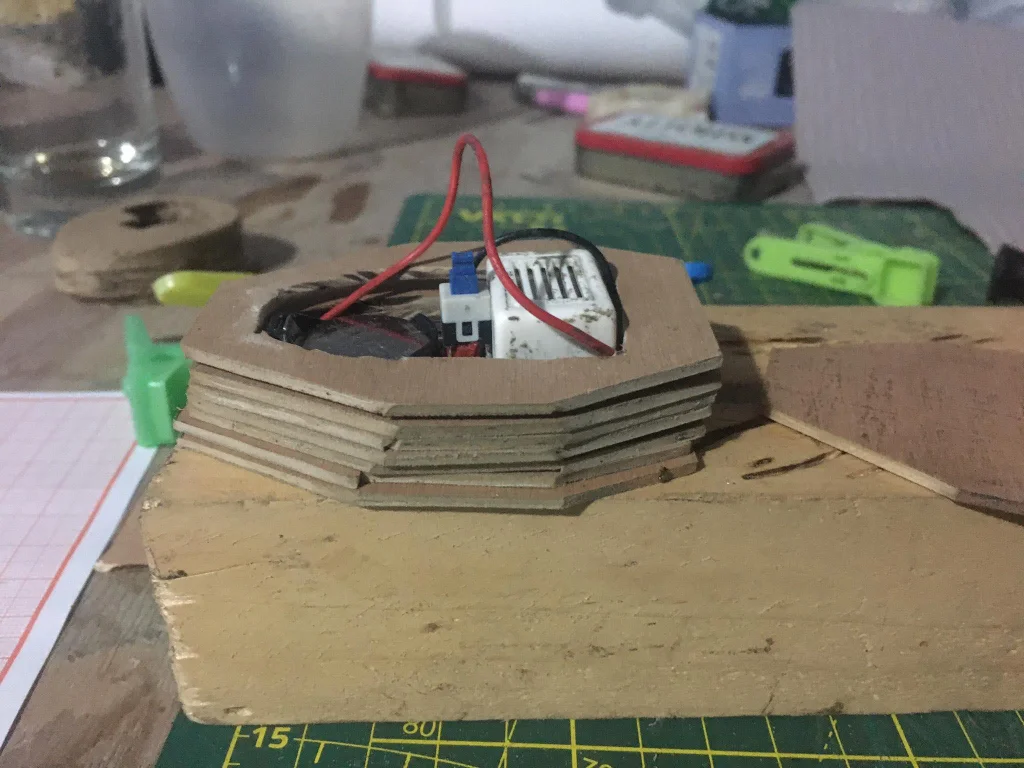

وبمجرد الحصول على 5 أجزاء نقوم بتجميع القاعدة مع الإطار، والجوانب مع الجسم لنحصل في النهاية على 3 أجزاء رئيسية، وبعد التأكد من التصاقها جيداً نقوم بتركيب اللوح البلاستيكي مع المكونات الإلكترونية، مع التأكد من ملائمتها تماماً للفراغ المخصص لها (انظر الصورتين 13 و14).

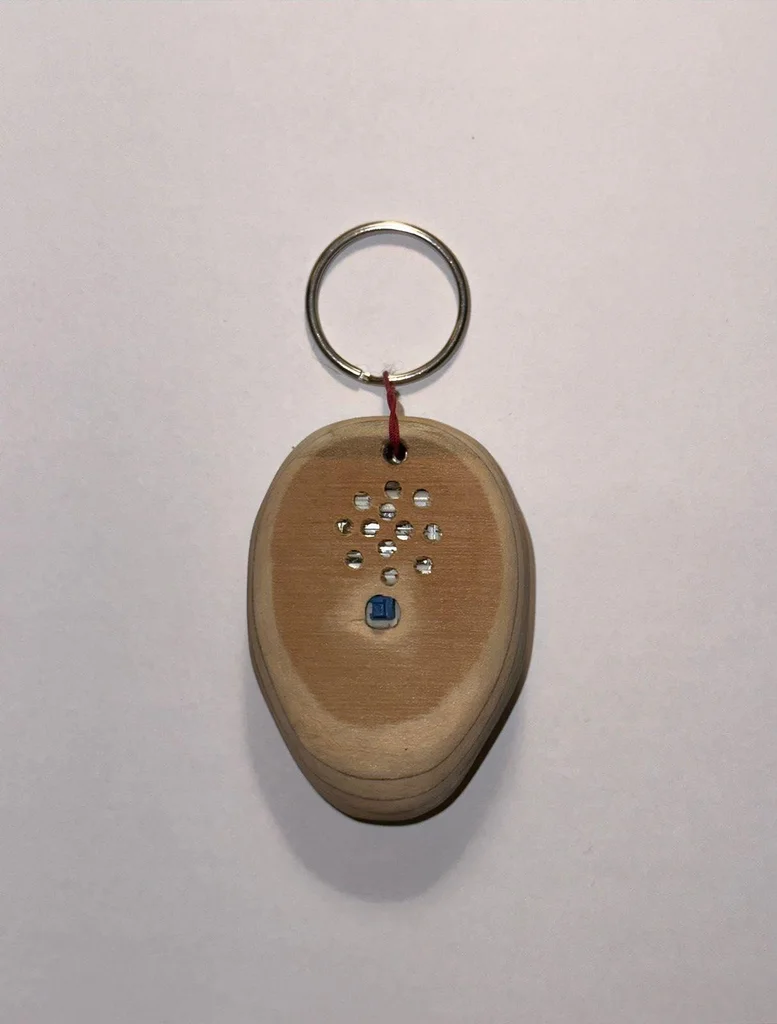

وفي النهاية نقوم بتجميع جميع العناصر ونغلق الهيكل الخشبي بالكامل، ولاحظ أننا في هذا النموذج الأولي لم نقوم بإضافة مسامير تثبيت، وذلك لسهولة فتح الهيكل وتغيير البطارية عند الحاجة، ومع ذلك يتوفر مساحة كافية في هذا التصميم الأولي لإضافة آلية فتح في المستقبل.

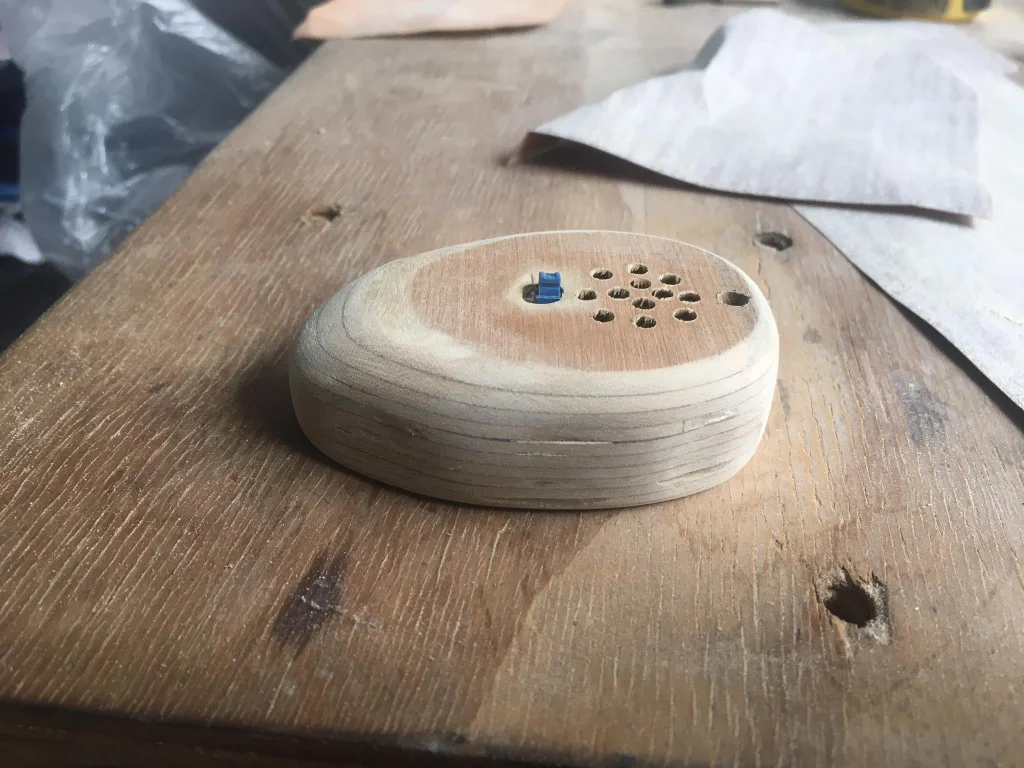

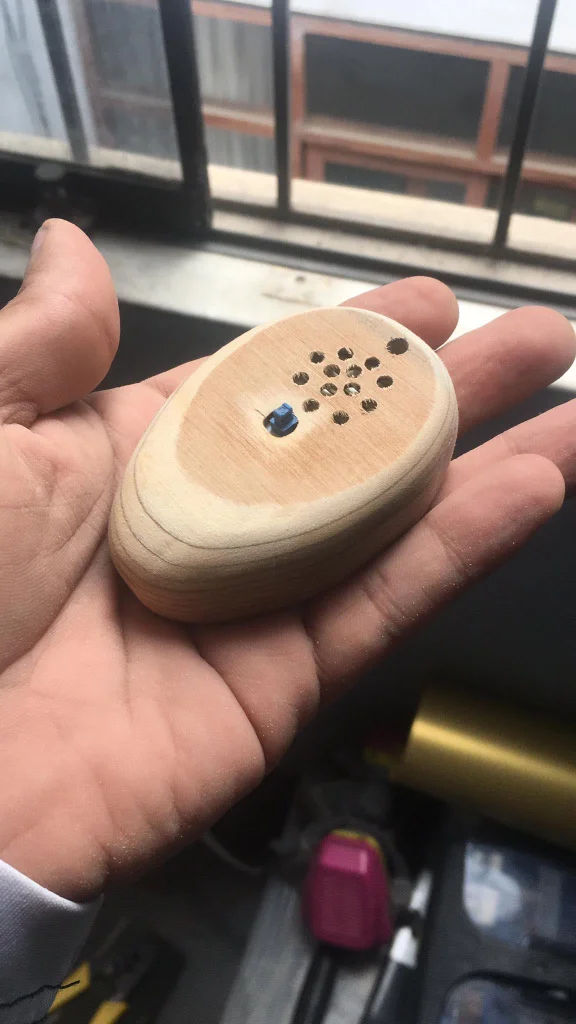

وبمجرد إغلاق كل شيء وجفاف غراء النجارة بشكل كافي، ننتقل إلى مرحلة الصقل والتنعيم باستخدام ورق الصنفرة، حيث نقوم بإزالة الزوائد الخشبية وتلميع الحواف لمنع إيذاء المستخدم وأيضًا لجعل التصميم الهندسي أكثر راحة.
من الضروري معالجة هذا الموضوع بحساسية ومسؤولية عالية، لذلك نقدم الإجراءات التالية التي يمكن اعتمادها للترويج لهذا النوع من أجهزة الإنذار:
العمل المشترك مع الجمعيات والمؤسسات غير الربحية، المؤسسات التعليمية أو الوكالات الحكومية المعنية بحماية الأطفال وضمان سلامتهم، لما يضفيه هذا التعاون من مصداقية على المنتج.
إنشاء وتطوير مواد توعوية وحملات إعلامية موجهة للآباء والمربين لشرح فائدة جهاز الإنذار وآلية عمله واستخدامه بشكل صحيح، مع التركيز على دوره في حماية الأطفال في حالات الطوارئ أو الخطر، وذلك لتعزيز سلامة الأطفال في جميع الأوقات وتجنب حوادث الضياع أو الاختفاء أو أثناء المواقف الخطرة.
عرض الجهاز في الفعاليات المتخصصة بسلامة الطفل أو المعارض التي تتيح التواصل المباشر مع أولياء الأمور ومقدمي الرعاية.
تسليط الضوء على الحالات التي ساهم فيها الجهاز في إنقاذ أطفال أو منع وقوع كوارث، حيث يمكن لهذه الشهادات أن تحدث تأثيراً بالغاً في تقييم المنتج.
