هيا بنا نصنع نموذج ثلاثي الأبعاد مضاء لذرة الأكسجين بناءً على نظرية بور.

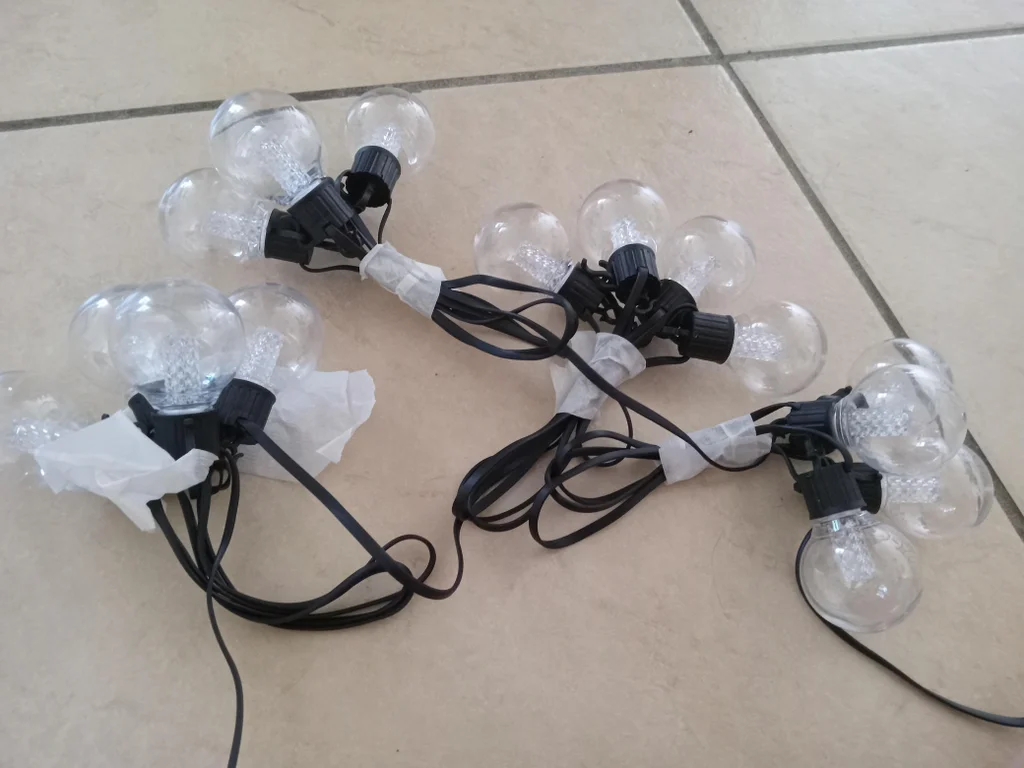

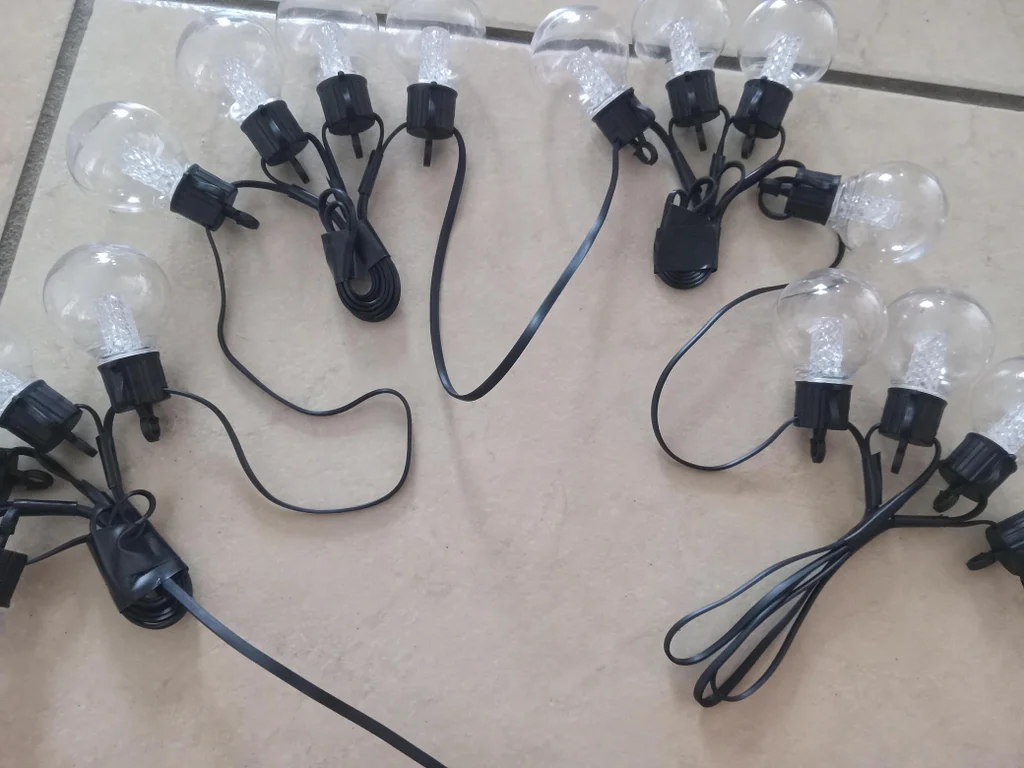

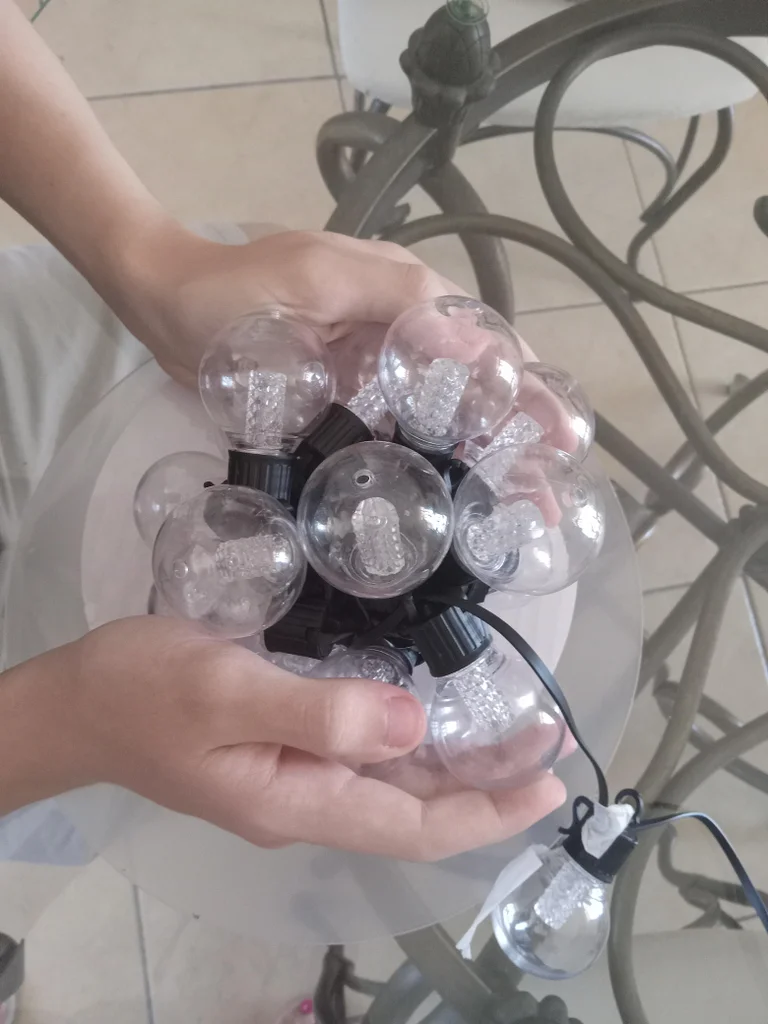

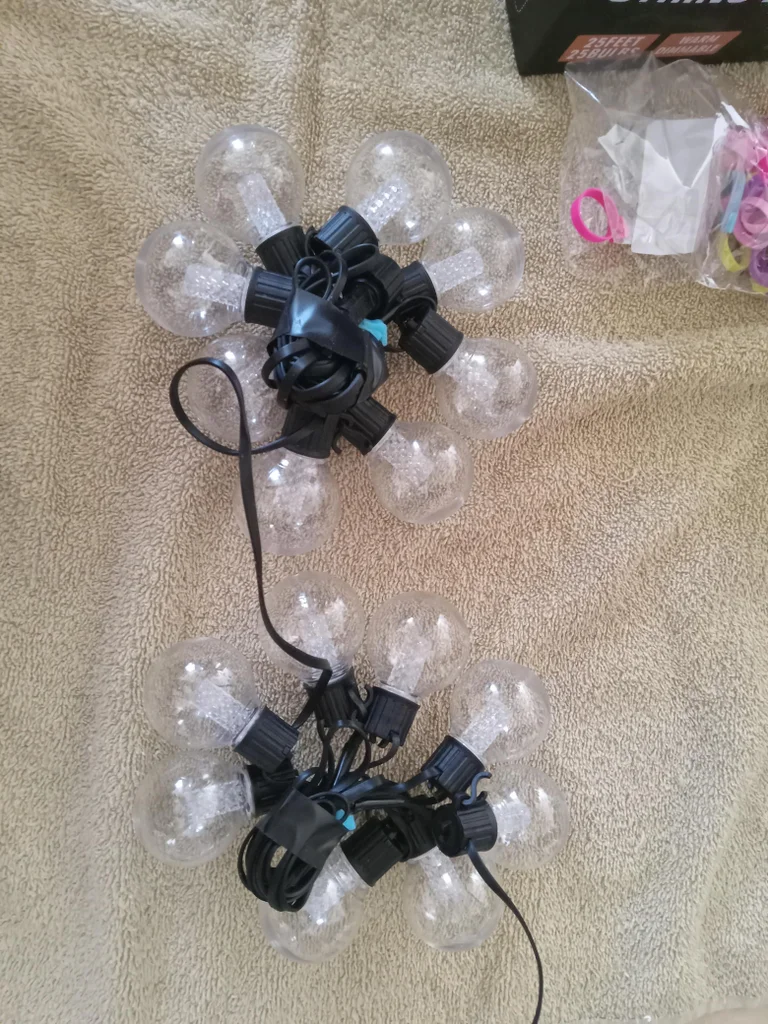

ابدأ بقص وإزالة المشابك البلاستيكية الزائدة من سلسلة المصابيح الكهربائية وتخلص منها بعناية، ثم قم بترتيب 16 مصباحاً من السلسلة في شكل تجميعي يشبه "باقة الزهور"، وفي تجربتي الشخصية قمت بتقسيم المصابيح إلى 4 مجموعات متساوية، كل مجموعة تحتوي على 4 مصابيح، ثم جمعت هذه المجموعات معاً ولففتها بشكل كروي باستخدام الشريط العازل الكهربائي، ولهذا السبب تعد المصابيح البلاستيكية مناسبة أكثر لمشروعنا، حيث يتطلب الأمر الكثير من الجهد والتعديل، فأنت تريد أقل قدر ممكن من الأسلاك الظاهرة، فإن هذا التشكيل الرباعي يضمن توزيعاً متوازناً للإضاءة وأكثر إحكامًا باستخدام الخيوط لاحقًا.

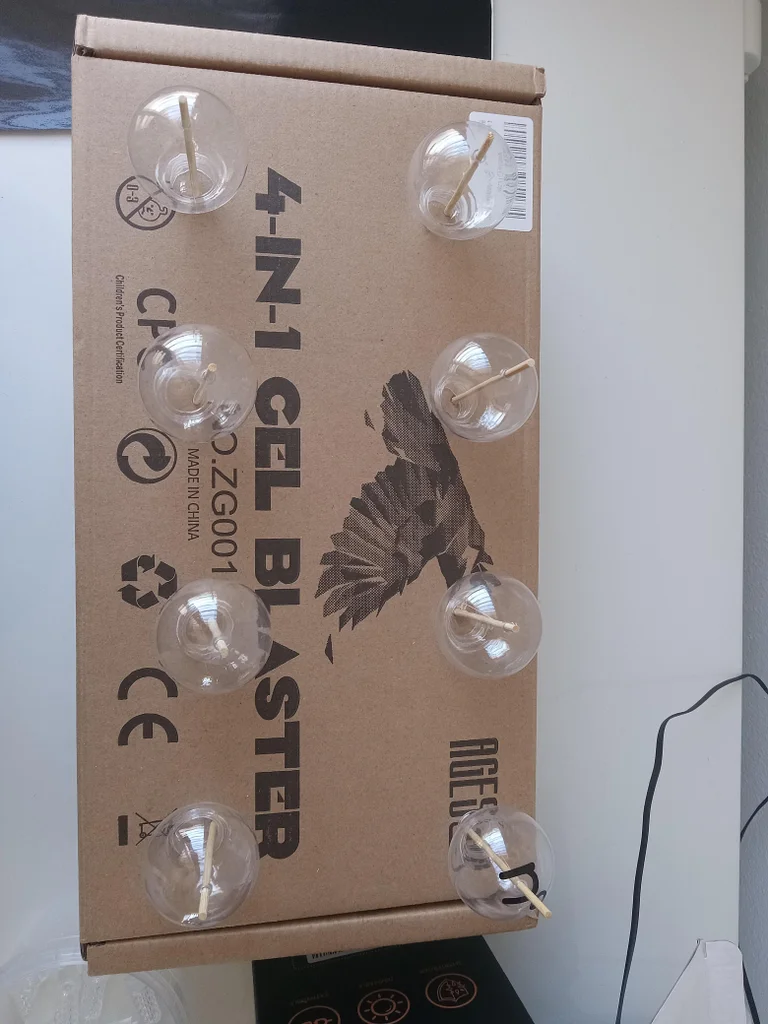

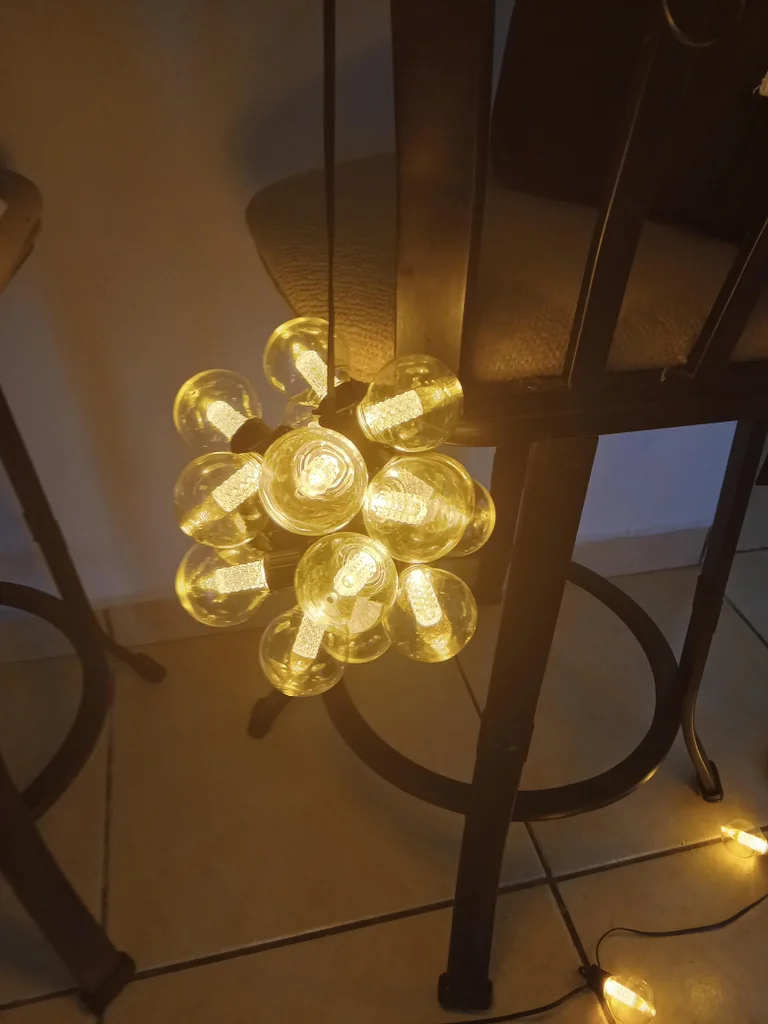

بعد الانتهاء من تشكيل النواة الأساسية قم باختبار الإضاءة للتأكد من جودة المظهر العام، وبعد ذلك قم بفصل المصابيح المتبقية من السلسلة الضوئية، وسوف تحتاج إلى استخدام 8 مصابيح منها لبدء تطبيق ملصقات الحروف، فقم بوضع الملصقات بحرص على المصابيح ورتبها في وضع يسمح برش الطلاء عليها بسهولة (وفي تجربتي الشخصية استخدمت صندوقاً مزوداً بأسياخ خشبية لتثبيت المصابيح في مكانها أثناء عملية الرش).

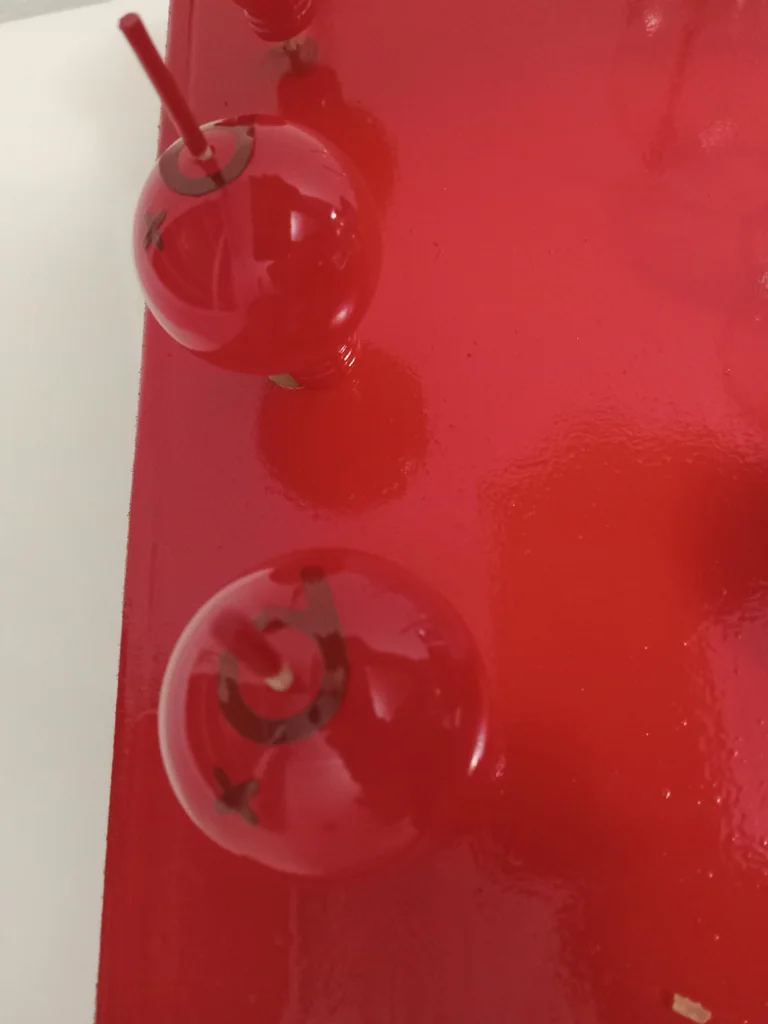

بعد ذلك قم باستخدام طلاء الرش باللون الأحمر مع التركيز بشكل خاص على الأجزاء السفلية للمصابيح، وذلك لمنع ظهور المناطق غير المطلية عند إضاءة النموذج، وأنا أنصح بإزالة الملصقات بعناية فور الانتهاء من عملية الرش مباشرة، وذلك لمنع التصاقها الدائم بالمصابيح، ثم اترك المصابيح لتجف تماماً في الهواء الطلق.

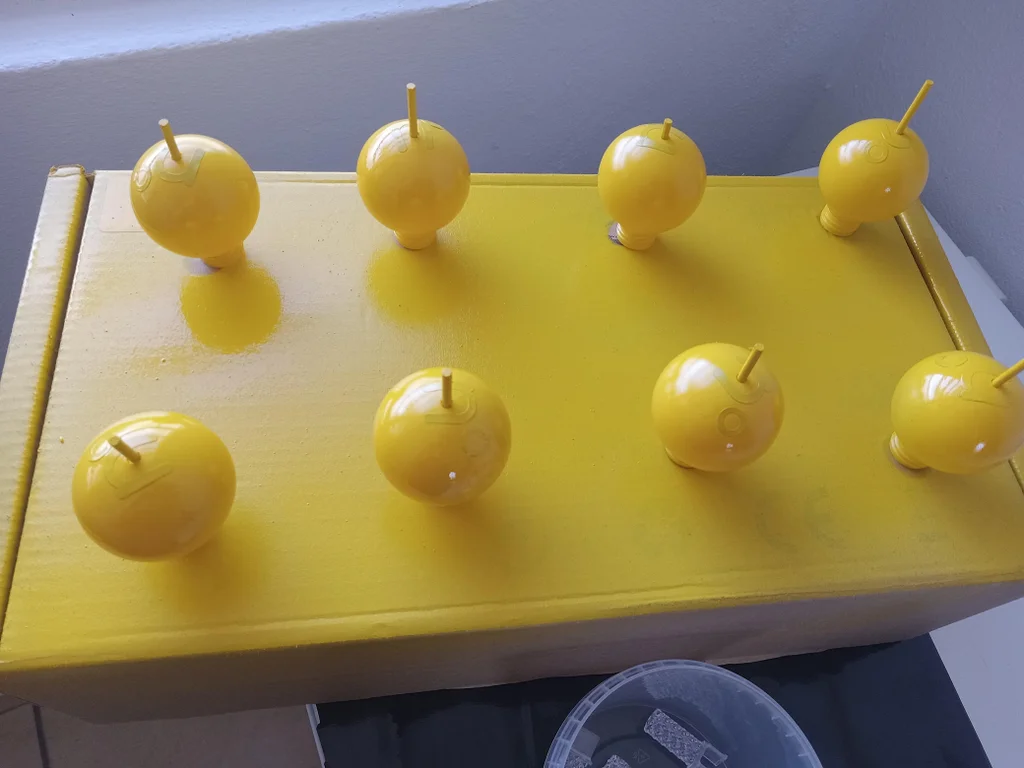

وأخيراً كرر نفس هذه الخطوات مع المجموعات المتبقية من المصابيح: 8 مصابيح باللون الأصفر و8 مصابيح أخرى باللون الأزرق.

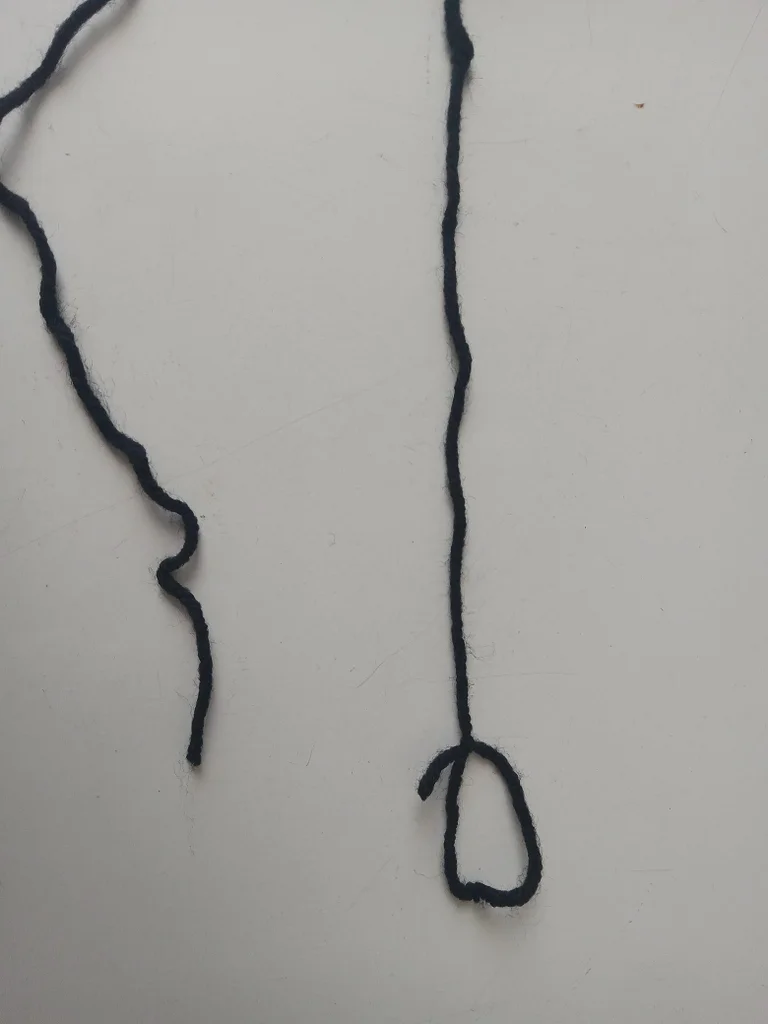

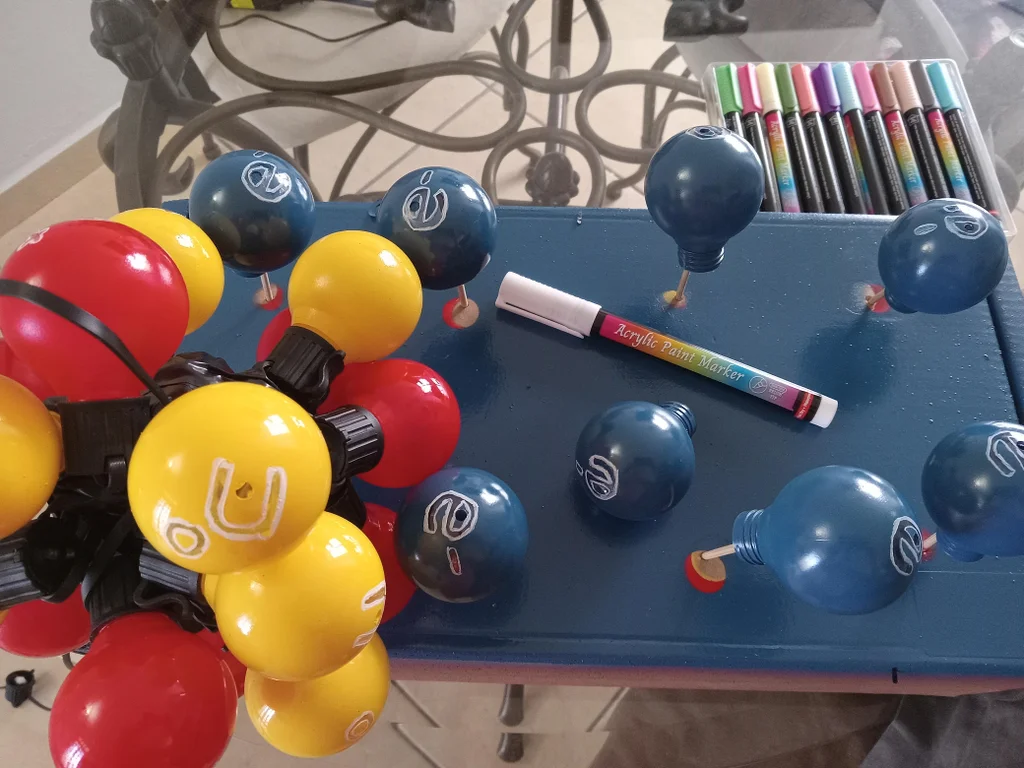

بعد جفاف جميع المصابيح وإزالة الملصقات يمكنك تحديد الحروف باستخدام طلاء أكريليك أبيض أو أقلام تخطيط (بشكل اختياري كما يحلو لك)، ثم قم بتوزيع المصابيح الحمراء والصفراء بشكل عشوائي على النواة الأساسية، ثم خذ خيطاً أسوداً واقطع قطعة طولها حوالي 36 بوصة (91 سم) واصنع حلقة صغيرة في أحد طرفي الخيط، ثم ابدأ بلفه حول النواة كما هو موضح في الصور.

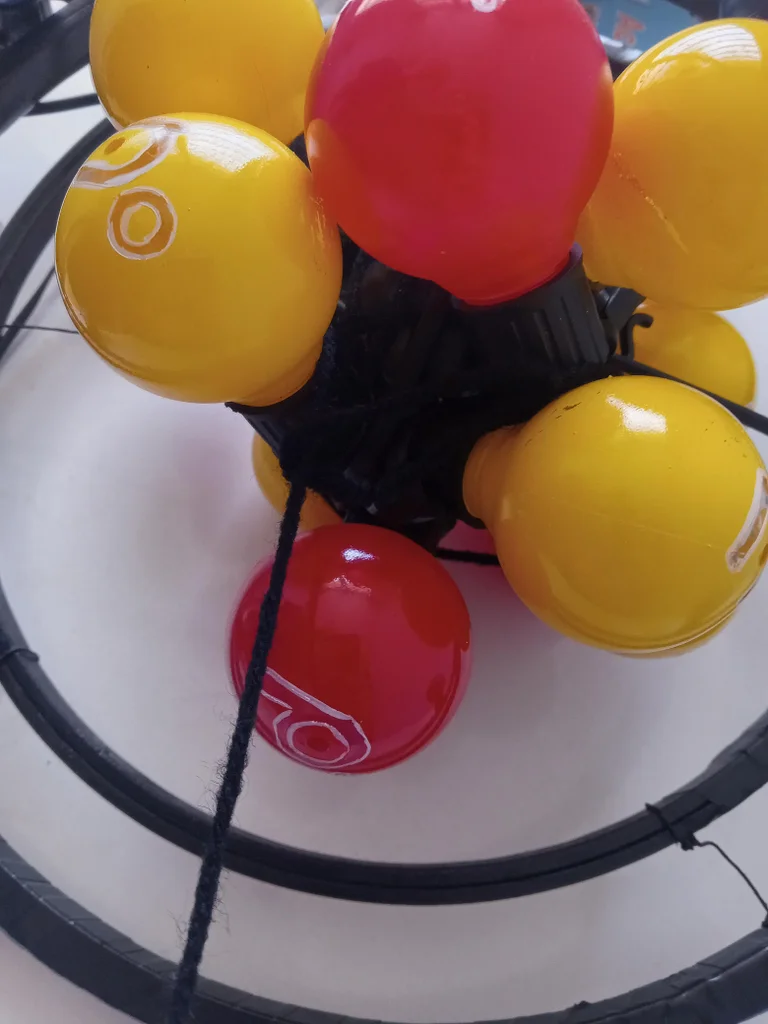

بعد ذلك قم بإدخال الطرف الآخر من الخيط في الحلقة التي صنعتها واسحبها برفق لشد حزمة الشريط العازل الكهربائي حول النواة، واستمر في اللف حتى تحصل على الشكل المطلوب، ثم قم بتثبيت الخيط بعقدة متينة في جزء آخر من الخيط نفسه، فإن هذه العملية تساعد على تقريب المصابيح من بعضها البعض وإخفاء الأسلاك الكهربائية قدر الإمكان مما يعطي مظهراً أكثر أناقة واحترافية للنموذج النهائي.

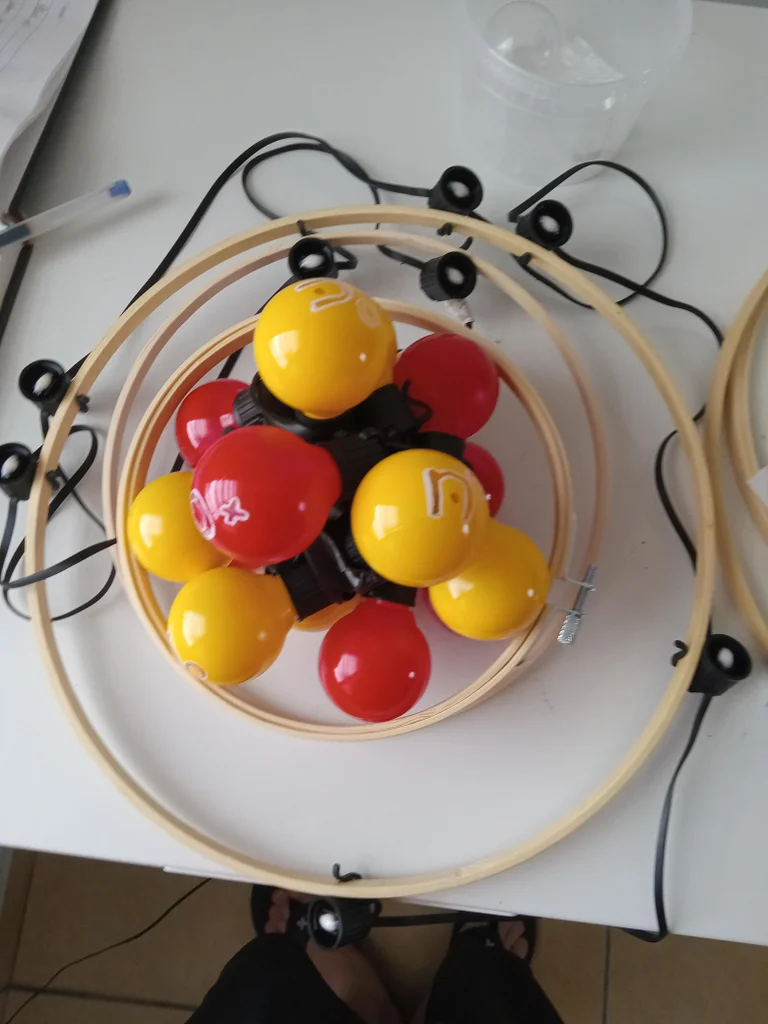

ابدأ بقياس النواة المركزية داخل إطارات التطريز المعدنية مع التأكد من توافق أبعادها مع الحلقات المستخدمة، ثم انتقل إلى قياس المسافة المطلوبة لسلسلة المصابيح الخارجية التي ستمثل الإلكترونات، وذلك لضمان وجود مسافات مناسبة بين المدارات الذرية، وهنا ستلاحظ وجود مساحة إضافية لمصباح زائد عن العدد المطلوب، وبعد الانتهاء من عملية القياس الدقيقة قم بإزالة المصباح الزائد وقم بتغطيته إما بطلاء أسود أو شريط عازل أسود لإخفائه تماماً عن الرؤية.

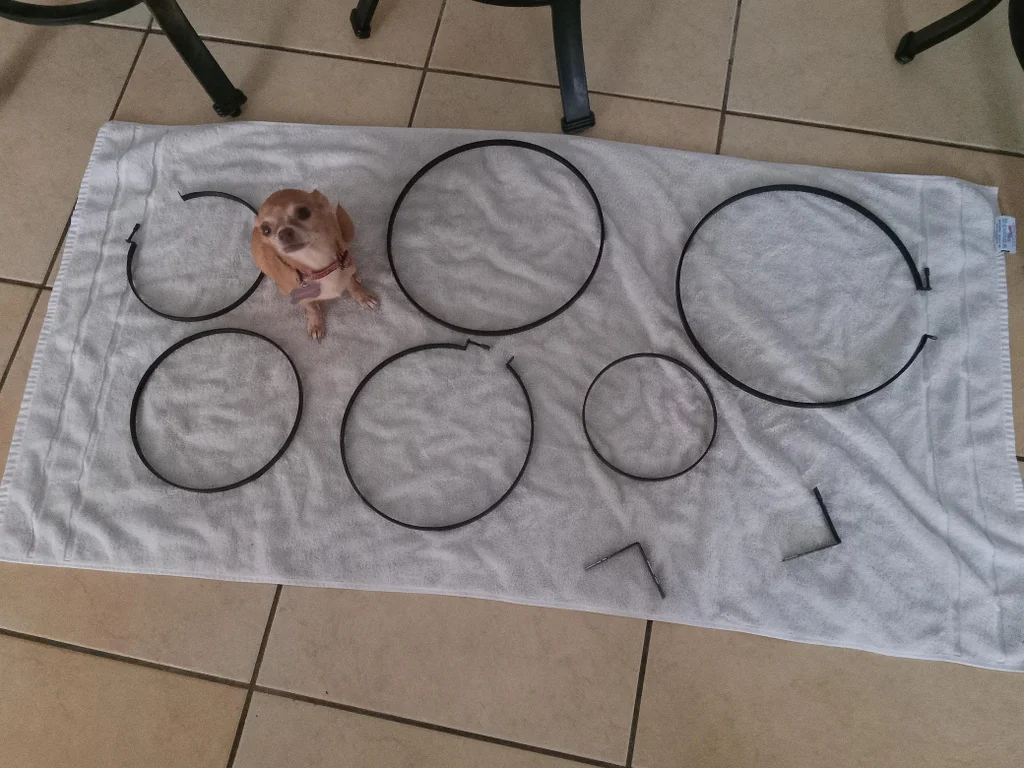

بعد ذلك انتقل إلى عملية طلاء الحلقات والأقواس المعدنية الداعمة باستخدام طلاء الرش الأسود مع مراعاة تغطية جميع الأسطح بشكل متساوي ومنتظم، ثم اترك القطع المطلية لتجف تماماً في مكان جيد التهوية، مع الحرص على عدم لمسها خلال فترة التجفيف التي تتراوح عادةً بين ساعتين إلى أربع ساعات حسب ظروف البيئة المحيطة.

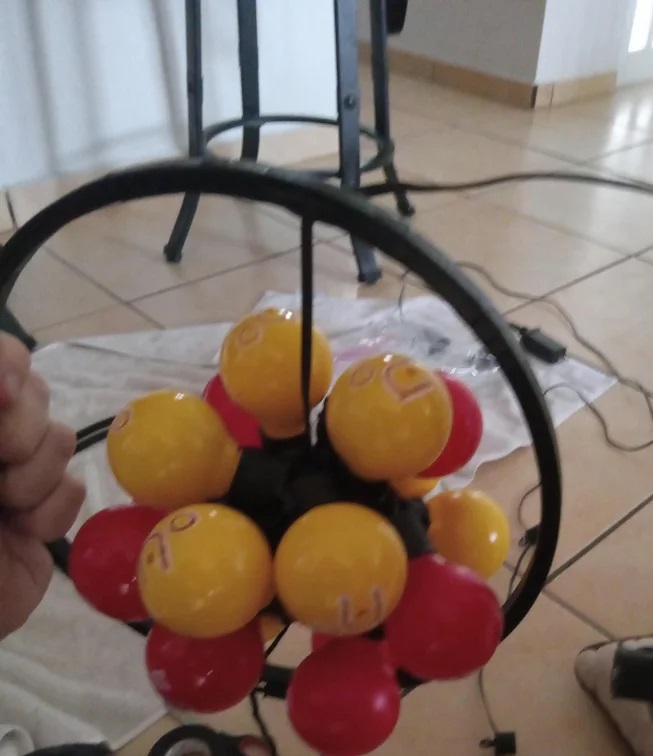

بعد التأكد من جفاف الحلقات والأقواس تماماً ابدأ عملية التركيب بتثبيت النواة المركزية على الحلقة الأصغر حجماً (في هذه التجربة تم استخدام طوق التطريز مقاس 9 بوصات لتمثيل الغلاف الداخلي)، فقم بلف السلك الكهربائي حول الحلقة مع تثبيته بشكل آمن باستخدام الشريط العازل الكهربائي مع الحرص على عدم ترك أي أجزاء فضفاضة.

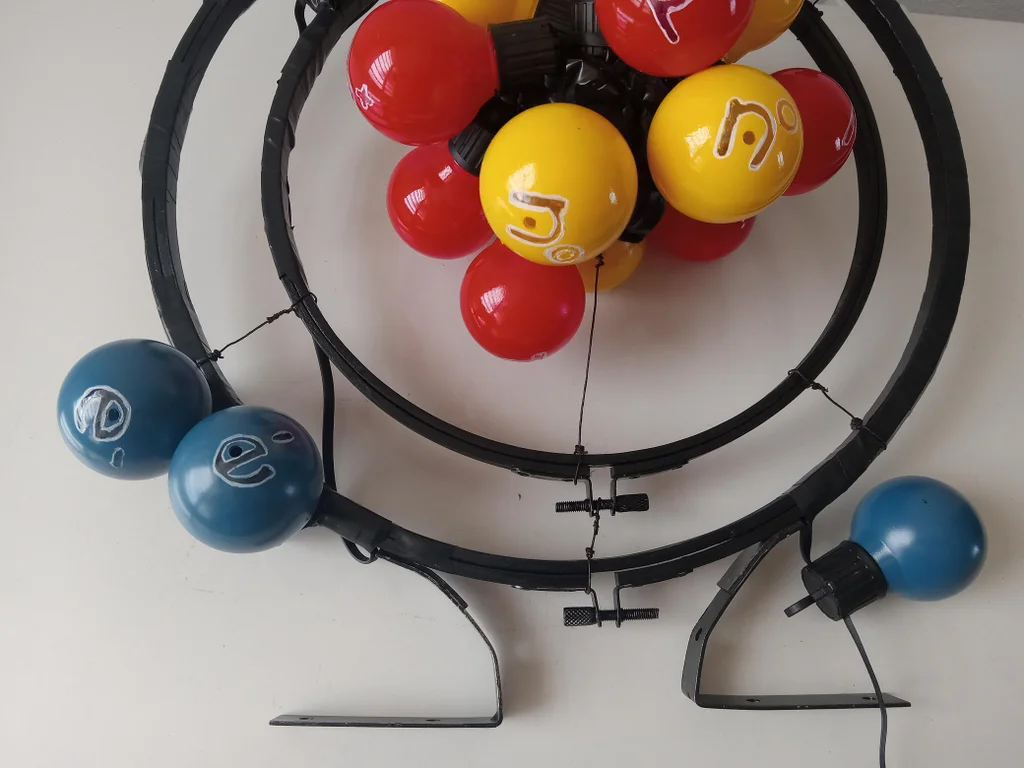

وبعد تثبيت النواة انتقل إلى تركيب مصباحين إلكترونيين على الحلقة الداخلية مع توجيه السلك الكهربائي نحو الجانب الأيسر، ثم استمر في لف السلك على الجانب الأيسر من الحلقة الداخلية حتى تصل إلى نقطة الانتقال إلى الحلقة الخارجية، وفي هذه المرحلة قم بتثبيت مصباحين إلكترونيين إضافيين على الحلقة الخارجية باستخدام نفس طريقة التثبيت السابقة، ويمكنك اتباع الرسم التخطيطي للتسلسل الموضح في الصورة في الخطة رقم 6.

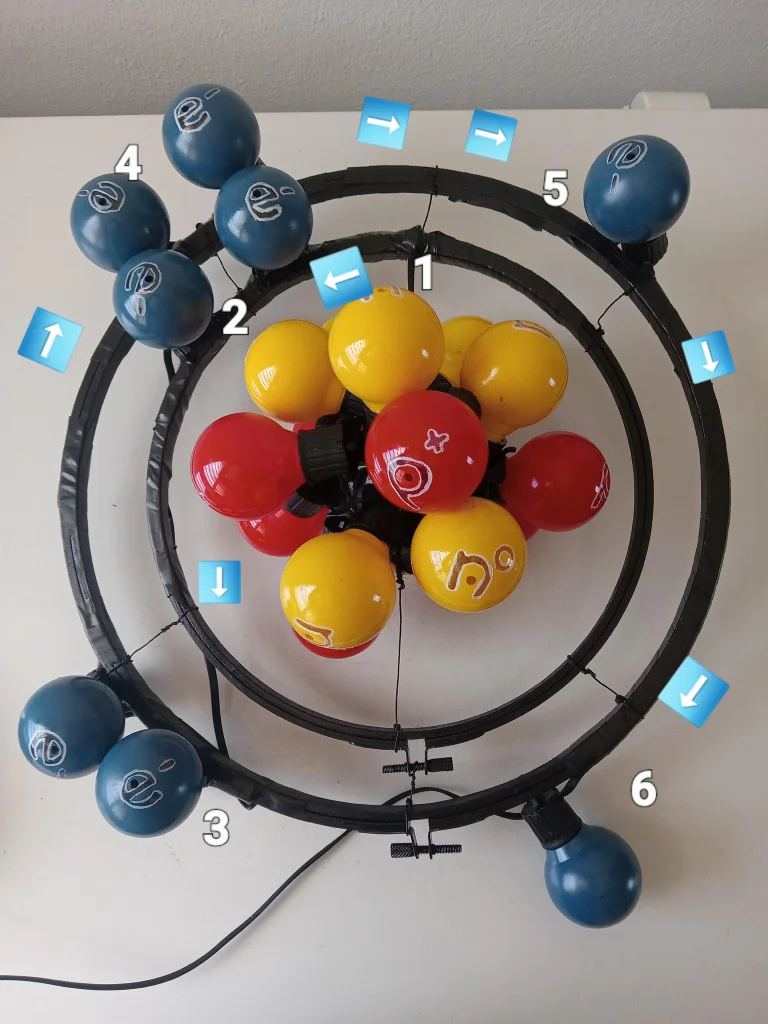

عند الوصول إلى الحلقة الخارجية، وبعد تثبيت الزوج الأول من المصابيح في هذه المنطقة باستخدام الشريط العازل، قم بتوجيه السلسلة الضوئية نحو الجزء العلوي من الدائرة (باتجاه اليمين) للوصول إلى موقع المصابيح الأولية، وفي هذه المرحلة سوف تقوم بتثبيت زوج آخر من المصابيح في هذه المنطقة. فاستمر في توجيه السلسلة الضوئية نزولاً على طول الجانب الأيمن من الحلقة الخارجية، حيث ستقوم بتثبيت مصباح منفرد في كل مرة، ثم واصل هذه العملية حتى يتم تثبيت آخر مصباح منفرد في موقعه النهائي (يُرجى اتباع التسلسل المصور للإرشاد).

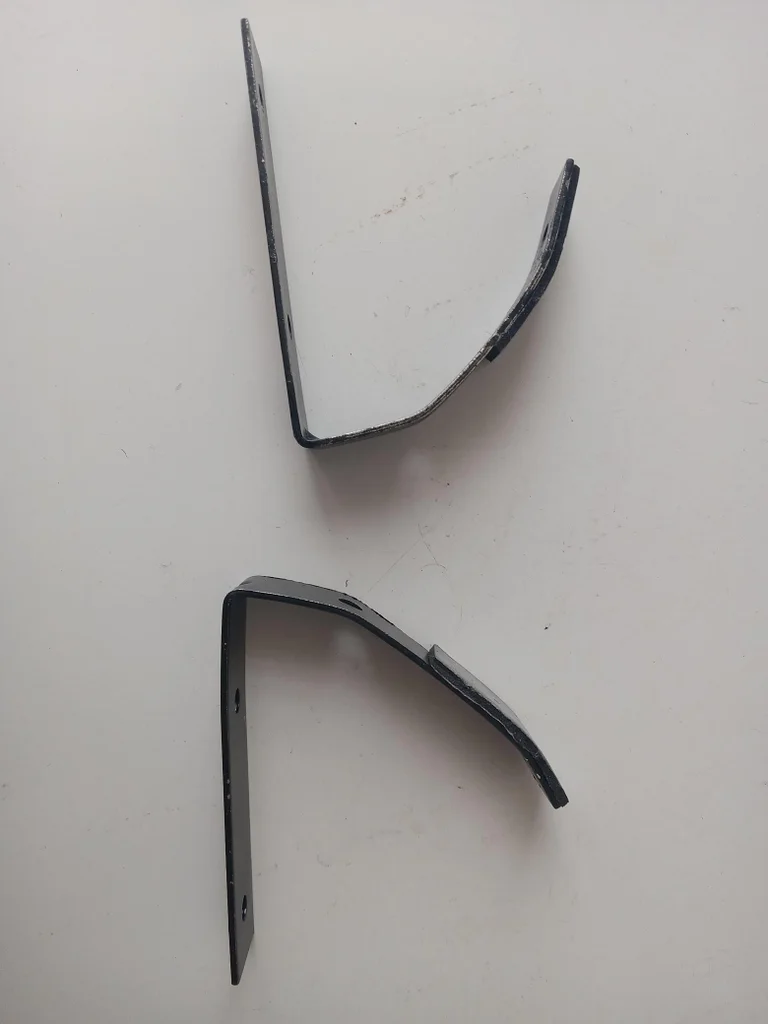

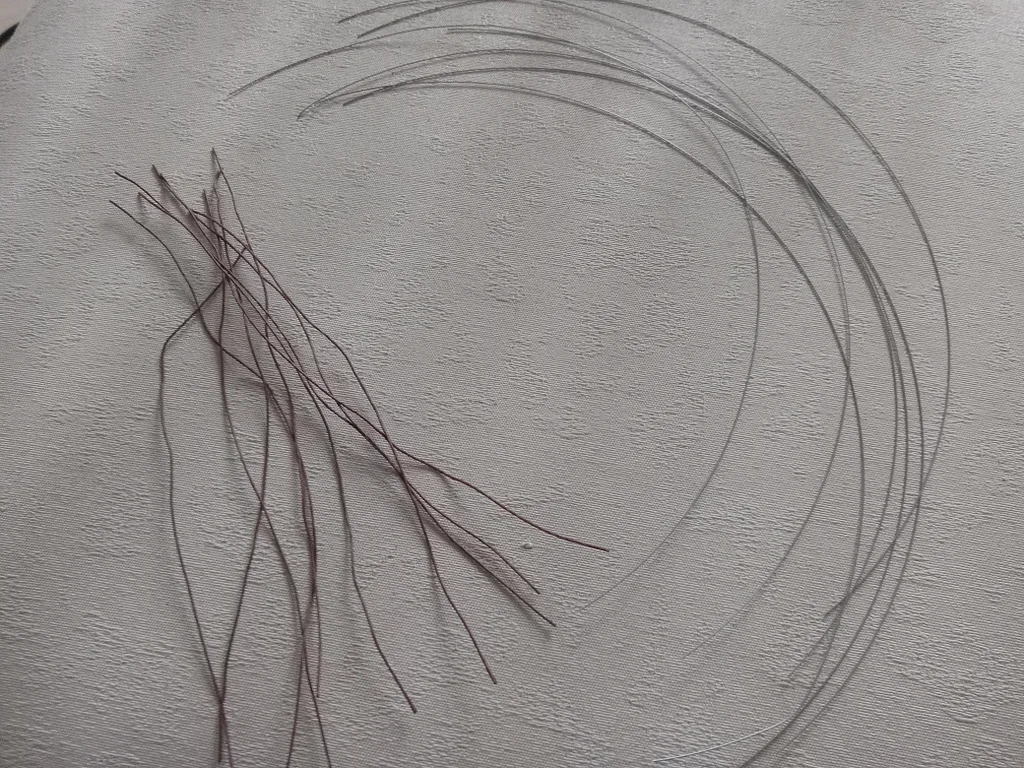

استخدم سلكاً زهرياً رفيعاً لربط حلقات التطريز معاً في عدة نقاط لضمان ثباتها ومركزيتها، وقم بتغطية السلك الزهري باستخدام قلم تخطيط أسود لإخفائه، وفي حالتنا، قمنا بثني الأقواس المعدنية الداعمة لتتلاءم مع الشكل الدائري للحلقات.
ثم قم بتثبيت الأقواس الداعمة في الجزء السفلي مع الحرص الشديد على عدم ثقب الأسلاك الكهربائية، أو يمكنك استخدام إيبوكسي اللحام البارد كما فعلنا.

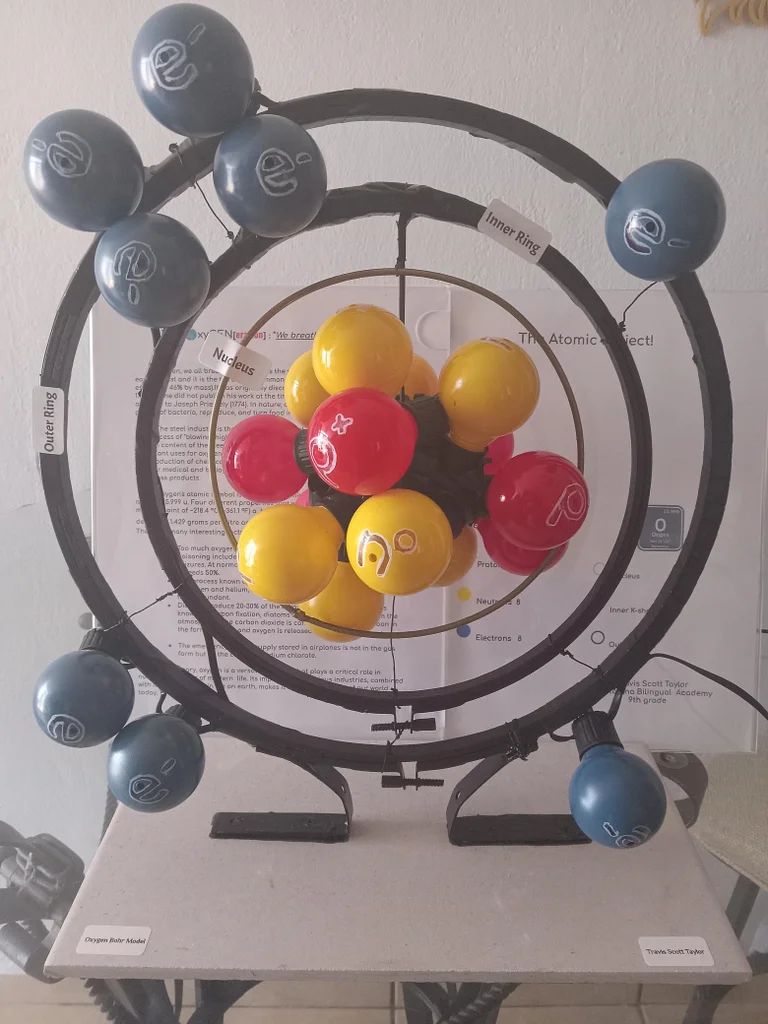

وأخيراً، قم بتثبيت النموذج على لوح العرض أو البلاطة حسب تفضيلك، ويمكنك أيضاً تثبيت الحلقة النووية (إذا أردت ذلك) باستخدام شريط لاصق أو أي أداة تثبيت أخرى تختارها.
